NAVODILA ZA UPORABO RF44A5202SL SAMSUNG

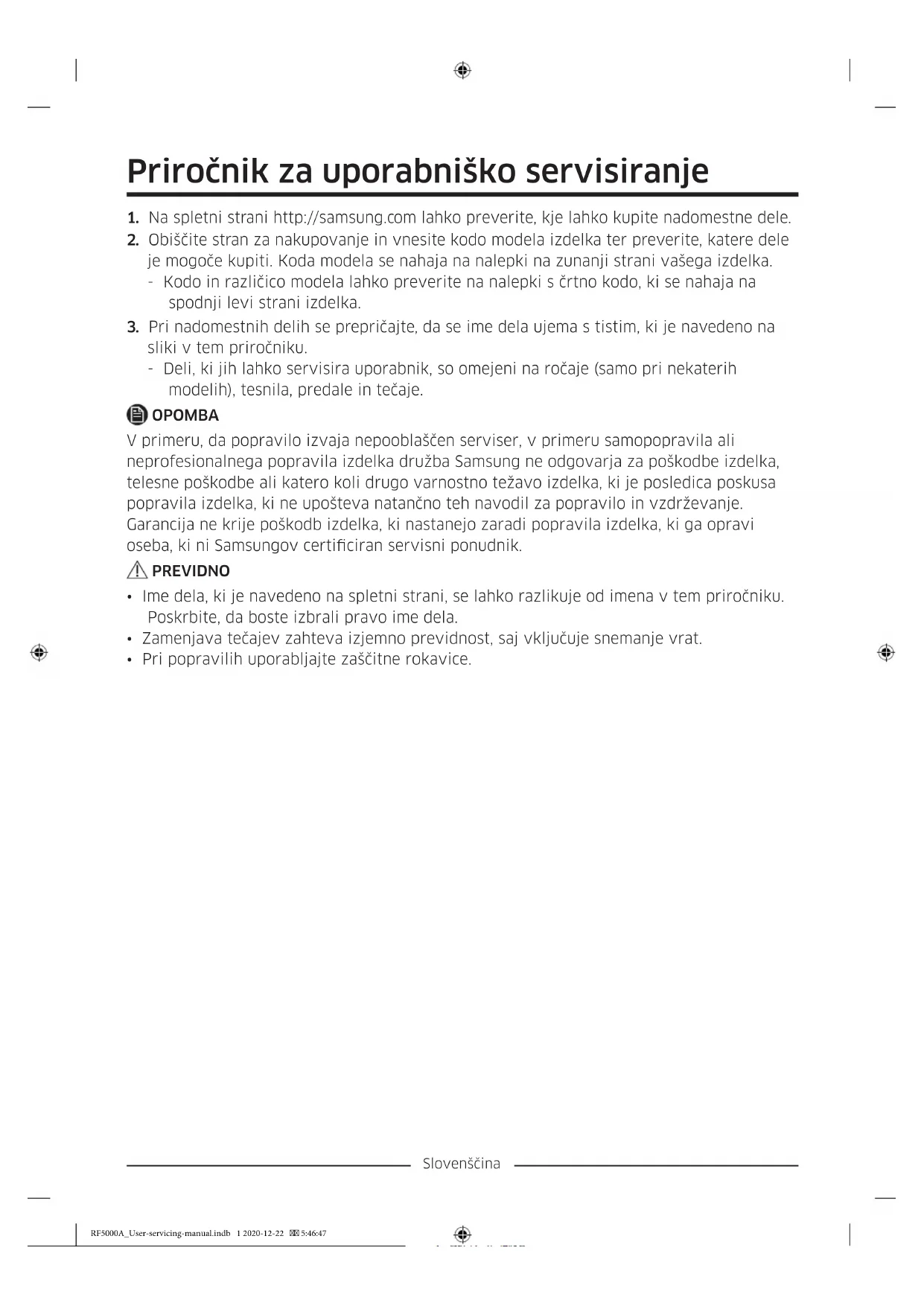

1. Na spletni strani http://samsung.com lahko preverite, kje lahko kupite nadomestne dele.

2. Obiščite stran za nakupovanje in vnesite kodo modela izdelka ter preverite, katere dele

je mogoče kupiti. Koda modela se nahaja na nalepki na zunanji strani vašega izdelka. - Kodo in različico modela lahko preverite na nalepki s črtno kodo, ki se nahaja na spodnji levi strani izdelka.

3. Pri nadomestnih delih se prepričajte, da se ime dela ujema s tistim, ki je navedeno na

sliki v tem priročniku. - Deli, ki jih lahko servisira uporabnik, so omejeni na ročaje (samo pri nekaterih modelih), tesnila, predale in tečaje. OPOMBA V primeru, da popravilo izvaja nepooblaščen serviser, v primeru samopopravila ali neprofesionalnega popravila izdelka družba Samsung ne odgovarja za poškodbe izdelka, telesne poškodbe ali katero koli drugo varnostno težavo izdelka, ki je posledica poskusa popravila izdelka, ki ne upošteva natančno teh navodil za popravilo in vzdrževanje. Garancija ne krije poškodb izdelka, ki nastanejo zaradi popravila izdelka, ki ga opravi oseba, ki ni Samsungov certiciran servisni ponudnik. PREVIDNO

• Ime dela, ki je navedeno na spletni strani, se lahko razlikuje od imena v tem priročniku. Poskrbite, da boste izbrali pravo ime dela.

• Zamenjava tečajev zahteva izjemno previdnost, saj vključuje snemanje vrat.

• Pri popravilih uporabljajte zaščitne rokavice. RF5000A_User-servicing-manual.indb 1 2020-12-22 5:46:47Slovenščina Dejanske slike in navedeni sestavni deli hladilnika se lahko razlikujejo glede na model in državo.

• Ročaja trdno pritisnite pri podporah. Prepričajte se, da med podporami in vrati ni vrzeli.

• Pri nameščanju ročaja čvrsto privijte vijake.

• Pred uporabo izdelka preverite, ali je ročaj čvrsto pritrjen. Potrebni pripomočki (niso priloženi) Šestkotni ključ (4 mm premera) RF5000A_User-servicing-manual.indb 2 2020-12-22 5:46:48Slovenščina Odstranjevanje ročajev Ročaj vrat zamrzovalnika

1. Šestkotni ključ vstavite v spodnjo luknjo

2. Obrnite šestkotni ključ v nasprotni smeri

OPOMBA Sklop ročaja zavrtite za 90 stopinj, da omogočite dostop do spodnjega pritrdilnega položaja. RF5000A_User-servicing-manual.indb 3 2020-12-22 5:46:48Slovenščina Ročaj vrat hladilnika

1. Šestkotni ključ vstavite v spodnjo luknjo

na drugi strani). OPOMBA Sklop ročaja zavrtite za 90 stopinj, da omogočite dostop do spodnjega pritrdilnega položaja. RF5000A_User-servicing-manual.indb 4 2020-12-22 5:46:48Slovenščina Pritrjevanje ročajev Ročaj vrat zamrzovalnika

1. Namestite podpore ročajev na tesnilo.

OPOMBA Prepričajte se, da je tesnilo pravilno nameščeno in da so luknje za demontažo ročaja na dnu.

1. Namestite podpore ročajev na tesnilo.

OPOMBA Prepričajte se, da je tesnilo pravilno nameščeno in da so luknje za demontažo ročaja na dnu.

2. Povlecite središče tesnila.

Zamenjava tesnila Na vrata hladilnika pritrdite novo tesnilo. Prepričajte se, da med novim tesnilom in vrati ni vrzeli. RF5000A_User-servicing-manual.indb 7 2020-12-22 5:46:49Slovenščina Zamenjava predala PREVIDNO Med sestavljanjem preverite, ali je predal ustrezno vstavljen v vodilo. Odstranjevanje predala Previdno dvignite sprednji del predala in ga izvlecite.

• Priporočamo, da pred odstranitvijo predala najprej odstranite predale na vratih. S tem preprečite poškodbe predalov na vratih.

• Za ponovno namestitev vstavite predal v vodila okvirja in ga potisnite v notranjost. RF5000A_User-servicing-manual.indb 8 2020-12-22 5:46:50Slovenščina Zamenjava tečaja Če želite zamenjati tečaje, morate najprej odstraniti vrata. PREVIDNO

• Pri odstranjevanju vrat bodite izjemno previdni, saj so vrata težka.

• Preden se lotite zamenjave tečajev, na tla namestite mehko blazino, kot je karton, da preprečite nastanek prask na vratih, ko vrata položite na tla.

• Ker morate s tečaji ravnati previdno in jih morata zamenjati dve ali več oseb, priporočamo, da pokličete profesionalno servisno službo.

• Če tečaj odstranite, ne da bi medtem držali vrata, lahko ta padejo in povzročijo telesne poškodbe.

• Pazite, da pri pritrjevanju zgornjega pokrova ne poškodujete žic. OPOZORILO

• Če želite hladilnik nagniti/položiti na tla, potrebujete pomoč vsaj ene dodatne osebe.

• Preden odstranite vrata, izključite napajalni kabel. Potrebni pripomočki (niso priloženi) Phillipsov izvijač Ploščati izvijač Nasadni ključ 10 mm Klešče Inbus ključ 5 mm RF5000A_User-servicing-manual.indb 9 2020-12-22 5:46:50Slovenščina Zamenjava tečajev OPOZORILO Pazite, da med odstranjevanjem vrat hladilnika ne spustite in ne opraskate vrat hladilnika!

1. S križnim izvijačem odstranite vijake, ki

pritrjujejo zgornji pokrov (A).

vijake, ki pritrjujejo zgornji tečaj (B).

4. S križnim izvijačem odstranite vijak, ki

pritrjuje ozemljitveno žico (C). RF5000A_User-servicing-manual.indb 10 2020-12-22 5:46:51Slovenščina

5. Z vrat hladilnika odstranite zgornji tečaj.

OPOMBA Zgornji tečaj previdno odstranite. Žice od vrat so napeljane skozi tečajno gred.

6. Narahlo povlecite vrata navzgor, da jih

odstranite. Pri delu z vrati ne uporabljajte pretirane sile. V nasprotnem primeru vam vrata lahko padejo in vas telesno poškodujejo.

9. S križnim izvijačem (+) odstranite vijak,
