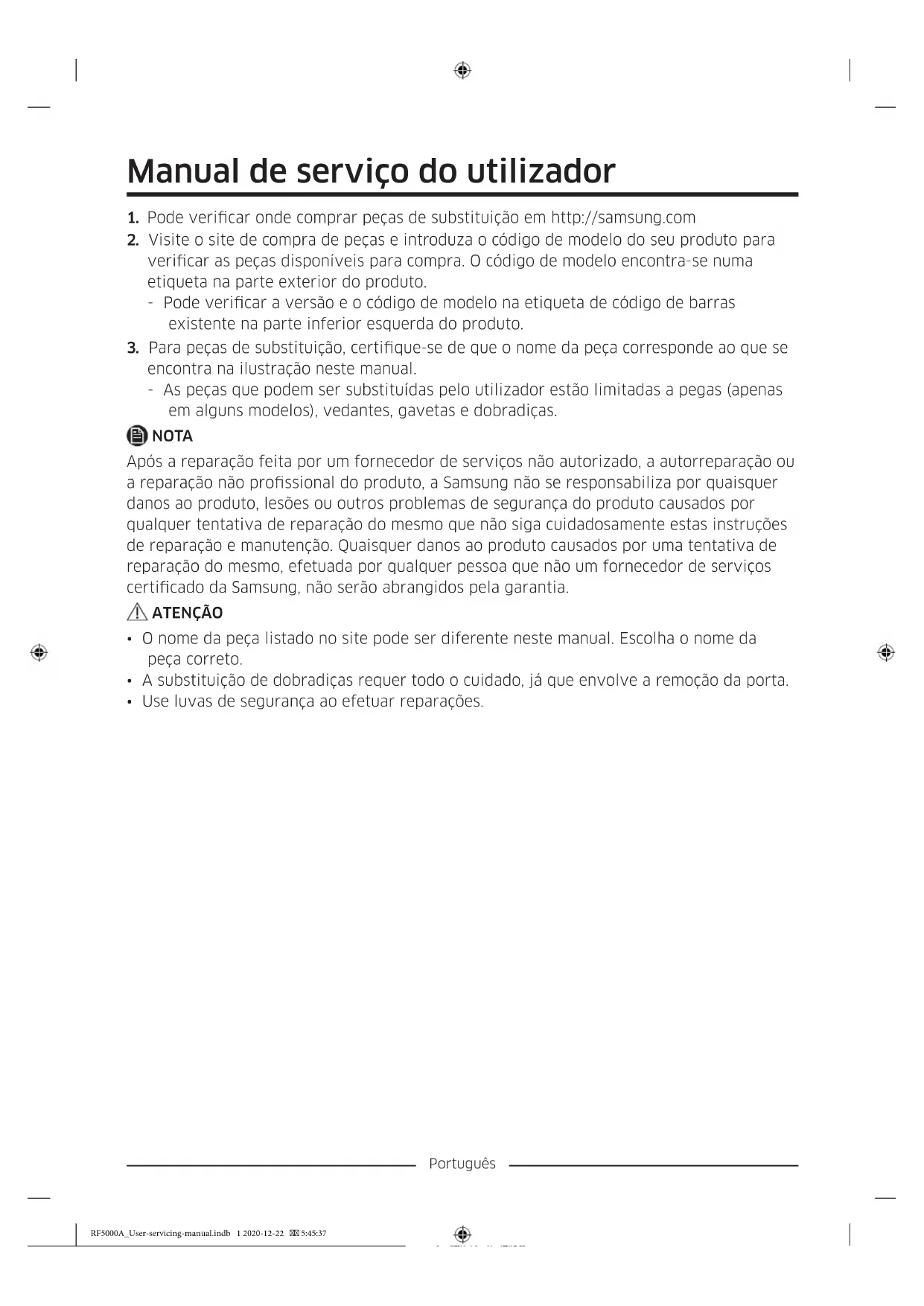

MANUAL DE UTILIZADOR RF44A5202SL SAMSUNG

1. Pode vericar onde comprar peças de substituição em http://samsung.com

2. Visite o site de compra de peças e introduza o código de modelo do seu produto para

vericar as peças disponíveis para compra. O código de modelo encontra-se numa etiqueta na parte exterior do produto. - Pode vericar a versão e o código de modelo na etiqueta de código de barras existente na parte inferior esquerda do produto.

3. Para peças de substituição, certique-se de que o nome da peça corresponde ao que se

encontra na ilustração neste manual. - As peças que podem ser substituídas pelo utilizador estão limitadas a pegas (apenas em alguns modelos), vedantes, gavetas e dobradiças. NOTA Após a reparação feita por um fornecedor de serviços não autorizado, a autorreparação ou a reparação não prossional do produto, a Samsung não se responsabiliza por quaisquer danos ao produto, lesões ou outros problemas de segurança do produto causados por qualquer tentativa de reparação do mesmo que não siga cuidadosamente estas instruções de reparação e manutenção. Quaisquer danos ao produto causados por uma tentativa de reparação do mesmo, efetuada por qualquer pessoa que não um fornecedor de serviços certicado da Samsung, não serão abrangidos pela garantia. ATENÇÃO

• O nome da peça listado no site pode ser diferente neste manual. Escolha o nome da peça correto.

• A substituição de dobradiças requer todo o cuidado, já que envolve a remoção da porta.

• Use luvas de segurança ao efetuar reparações. RF5000A_User-servicing-manual.indb 1 2020-12-22 5:45:37Português Esta imagem pode diferir das peças do frigoríco fornecidas consoante o modelo e o país.

01 Dobradiça superior 02 Vedante 03 Gaveta 04 Dobradiça central 05 Etiqueta de código de barras Substituição da pega ATENÇÃO

• Ao substituir a pega da porta, tenha cuidado para não riscar a parte da frente da porta.

• Pressione rmemente as pegas nos suportes. Certique-se de que não existe folga entre os suportes e a porta.

• Aperte rmemente os parafusos ao xar a pega.

• Verique se a pega está rmemente xa antes de utilizar o produto. Ferramentas necessárias (não fornecidas) Chave sextavada (4 mm de diâmetro) RF5000A_User-servicing-manual.indb 2 2020-12-22 5:45:37Português Remoção das pegas Pega da porta do congelador

1. Coloque a chave sextavada no orifício

2. Rode a chave sextavada para a esquerda.

Deste modo, consegue desapertar os parafusos.

NOTA Rode o conjunto da pega 90 graus para permitir o acesso à posição de xação inferior. RF5000A_User-servicing-manual.indb 3 2020-12-22 5:45:37Português Pega da porta do frigoríco

1. Coloque a chave sextavada no orifício

inferior da pega. Rode a chave sextavada para a esquerda. Deste modo, consegue desapertar os parafusos.

2. Puxe a pega (desmonte o outro lado da

mesma forma). NOTA Rode o conjunto da pega 90 graus para permitir o acesso à posição de xação inferior. RF5000A_User-servicing-manual.indb 4 2020-12-22 5:45:37Português Fixação das pegas Pega da porta do congelador

1. Fixe os suportes da pega no ilhó.

NOTA Certique-se de que o ilhó está corretamente montado e que os orifícios da desmontagem da pega estão na parte inferior.

NOTA Certique-se de que o ilhó está corretamente montado e que os orifícios da desmontagem da pega estão na parte inferior.

2. Rode a chave sextavada para a direita.

Fixe a pega rmemente. RF5000A_User-servicing-manual.indb 6 2020-12-22 5:45:38Português Substituição do vedante ATENÇÃO Fixe o vedante rmemente. Se não o zer, poderá haver uma fuga de ar frio do frigoríco. Remoção do vedante

1. Puxe os 4 cantos do vedante.

2. Puxe o centro do vedante.

Substituir o vedante Anexe um novo vedante à porta do frigoríco. Certique-se de que não existe folga entre o novo suporte e a porta. RF5000A_User-servicing-manual.indb 7 2020-12-22 5:45:38Português Substituição da gaveta ATENÇÃO Durante a montagem, verique se a gaveta está corretamente inserida na guia. Remoção da gaveta Levante cuidadosamente a parte da frente da gaveta e faça-a deslizar para fora.

• Recomenda-se que, antes de retirar a gaveta, retire os compartimentos da porta, de modo a evitar danos a estes.

• Para voltar a inseri-la, insira a gaveta nas calhas e deslize-a para dentro. RF5000A_User-servicing-manual.indb 8 2020-12-22 5:45:39Português Substituição das dobradiças Para substituir as dobradiças, tem de remover as portas primeiro. ATENÇÃO

• Ao remover as portas, tenha todo o cuidado porque as portas são pesadas.

• Antes de substituir as dobradiças, coloque um material protetor no chão, tal como um cartão, para impedir riscos na porta quando a pousar no chão.

• Como as dobradiças têm de ser manuseadas com cuidado e substituídas por duas ou mais pessoas, é recomendado contactar o serviço técnico prossional.

• Se remover a dobradiça sem segurar na porta, esta pode cair e provocar ferimentos.

• Certique-se de que o eixo está rmemente xo na dobradiça.

• Verique se a dobradiça está rmemente xa na estrutura principal.

• Certique-se de que os conectores dos os estão devidamente ligados.

• Tenha cuidado para não danicar os os ao xar a tampa superior. AVISO

• Inclinar/deitar o frigoríco requer, no mínimo, 2 pessoas.

• Desligue o cabo de alimentação antes de inverter as portas. Ferramentas necessárias (não fornecidas) Chave Phillips Chave de fendas Chave de caixa 10 mm Alicate Chave sextavada 5 mm RF5000A_User-servicing-manual.indb 9 2020-12-22 5:45:39Português Substituir as dobradiças AVISO Ao remover a porta do frigoríco, certique-se de que não a deixa cair nem riscar!

1. Utilize uma chave Phillips para remover

os parafusos que xam a tampa superior (A).

2. Desligue os cabos na parte superior do

3. Utilize uma chave de caixa (10 mm)

4. Utilize uma chave Phillips para remover o

NOTA Remova a dobradiça superior com cuidado. Os cabos da porta são encaminhados através do veio da dobradiça.

6. Levante a porta do frigoríco

cuidadosamente para a retirar. Não exerça demasiada força sobre a porta. A porta poderá cair, provocando ferimentos.

7. Deite a porta numa superfície plana.

8. Levante a porta na vertical para remover.

Ao remover as portas, certique-se de que não as deixa cair nem riscar. Dobradiça central

9. Remova o parafuso que xa as

dobradiças centrais esquerda e direita com uma chave Phillips (+). RF5000A_User-servicing-manual.indb 11 2020-12-22 5:45:40Português

10. Remova os 2 parafusos de cabeça

sextavada que xam as dobradiças centrais esquerda e direita com uma chave Allen (Ø 5 mm).

11. Depois de substituir as dobradiças

superior e/ou central, volte a montar seguindo os passos pela ordem inversa da desmontagem. ATENÇÃO

• Certique-se de que os conectores dos os estão devidamente ligados.
