ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RF44A5202SL SAMSUNG

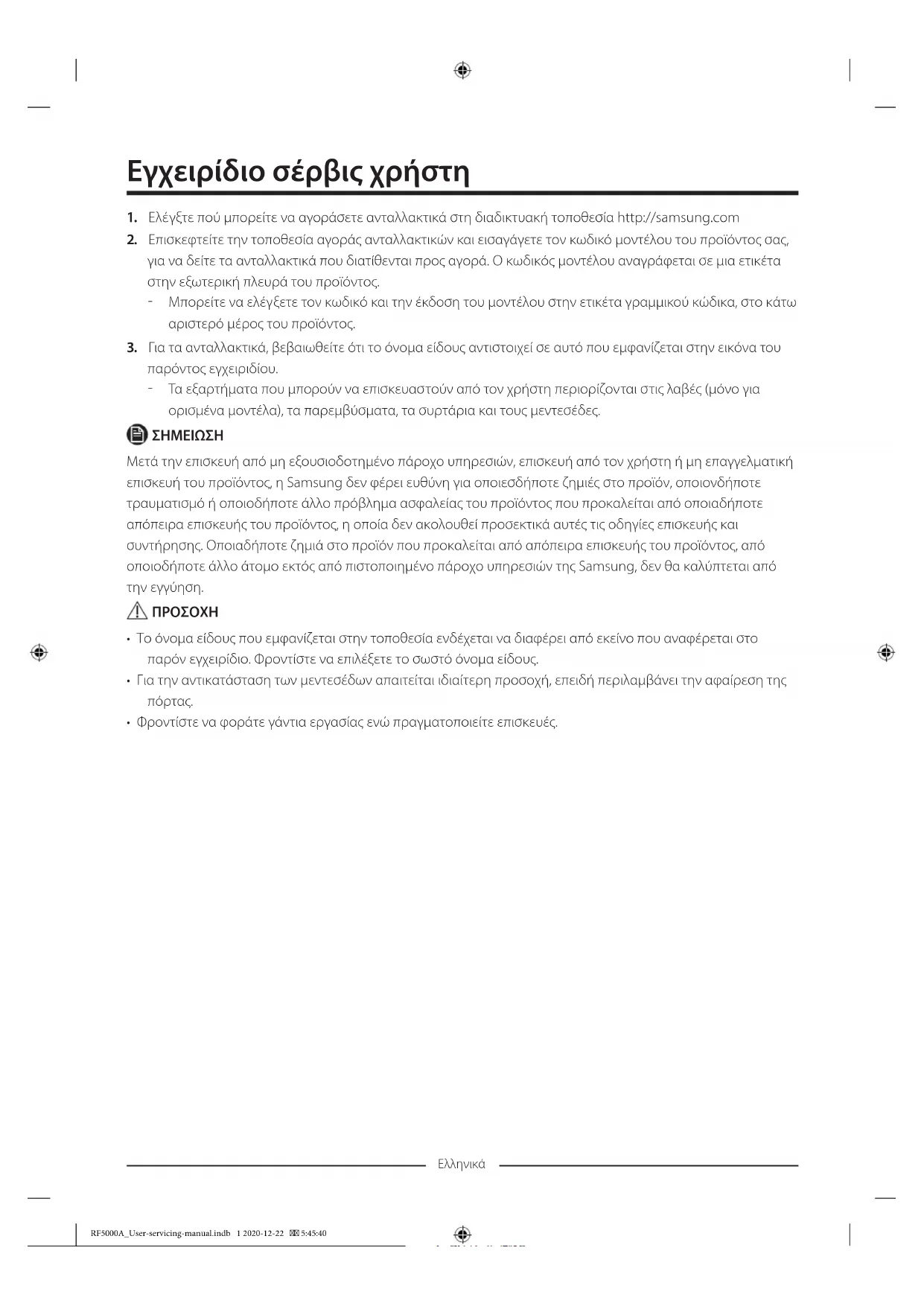

1. Ελέγξτε πού μπορείτε να αγοράσετε ανταλλακτικά στη διαδικτυακή τοποθεσία http://samsung.com

2. Επισκεφτείτε την τοποθεσία αγοράς ανταλλακτικών και εισαγάγετε τον κωδικό μοντέλου του προϊόντος σας,

για να δείτε τα ανταλλακτικά που διατίθενται προς αγορά. Ο κωδικός μοντέλου αναγράφεται σε μια ετικέτα στην εξωτερική πλευρά του προϊόντος. - Μπορείτε να ελέγξετε τον κωδικό και την έκδοση του μοντέλου στην ετικέτα γραμμικού κώδικα, στο κάτω αριστερό μέρος του προϊόντος.

3. Για τα ανταλλακτικά, βεβαιωθείτε ότι το όνομα είδους αντιστοιχεί σε αυτό που εμφανίζεται στην εικόνα του

παρόντος εγχειριδίου. - Τα εξαρτήματα που μπορούν να επισκευαστούν από τον χρήστη περιορίζονται στις λαβές (μόνο για ορισμένα μοντέλα), τα παρεμβύσματα, τα συρτάρια και τους μεντεσέδες.

Μετά την επισκευή από μη εξουσιοδοτημένο πάροχο υπηρεσιών, επισκευή από τον χρήστη ή μη επαγγελματική επισκευή του προϊόντος, η Samsung δεν φέρει ευθύνη για οποιεσδήποτε ζημιές στο προϊόν, οποιονδήποτε τραυματισμό ή οποιοδήποτε άλλο πρόβλημα ασφαλείας του προϊόντος που προκαλείται από οποιαδήποτε απόπειρα επισκευής του προϊόντος, η οποία δεν ακολουθεί προσεκτικά αυτές τις οδηγίες επισκευής και συντήρησης. Οποιαδήποτε ζημιά στο προϊόν που προκαλείται από απόπειρα επισκευής του προϊόντος, από οποιοδήποτε άλλο άτομο εκτός από πιστοποιημένο πάροχο υπηρεσιών της Samsung, δεν θα καλύπτεται από την εγγύηση.

• Το όνομα είδους που εμφανίζεται στην τοποθεσία ενδέχεται να διαφέρει από εκείνο που αναφέρεται στο παρόν εγχειρίδιο. Φροντίστε να επιλέξετε το σωστό όνομα είδους.

• Για την αντικατάσταση των μεντεσέδων απαιτείται ιδιαίτερη προσοχή, επειδή περιλαμβάνει την αφαίρεση της

• Φροντίστε να φοράτε γάντια εργασίας ενώ πραγματοποιείτε επισκευές. RF5000A_User-servicing-manual.indb 1 2020-12-22 5:45:40Ελληνικά Η πραγματική εμφάνιση και τα παρεχόμενα εξαρτήματα του ψυγείου ενδέχεται να διαφέρουν, ανάλογα με το μοντέλο και τη χώρα.

01 Επάνω μεντεσές 02 Παρέμβυσμα 03 Συρτάρι 04 Μεσαίος μεντεσές 05 Ετικέτα γραμμικού κώδικα Αντικατάσταση λαβής

• Όταν αντικαθιστάτε τη λαβή της πόρτας, προσέχετε να μη γρατσουνίσετε το μπροστινό μέρος τη πόρτας.

• Πιέστε σταθερά τις λαβές στα υποστηρίγματα. Βεβαιωθείτε ότι δεν υπάρχει κενό ανάμεσα στα υποστηρίγματα και την πόρτα.

• Σφίξτε καλά τις βίδες όταν προσαρτάτε τη λαβή.

• Βεβαιωθείτε ότι η λαβή είναι προσαρτημένη σταθερά προτού χρησιμοποιήσετε το προϊόν. Απαιτούμενα εργαλεία (δεν παρέχονται) Εξαγωνικό κλειδί (διάμετρος 4 mm) RF5000A_User-servicing-manual.indb 2 2020-12-22 5:45:41Ελληνικά Για να αποσπάσετε τις λαβές Λαβή πόρτας καταψύκτη

1. Τοποθετήστε το εξαγωνικό κλειδί στην κάτω οπή

2. Περιστρέψτε το εξαγωνικό κλειδί αριστερόστροφα.

Με αυτόν τον τρόπο θα χαλαρώσετε τις βίδες.

3. Τραβήξτε τη λαβή.

Περιστρέψτε τη διάταξη λαβής κατά 90 μοίρες, για να επιτρέψετε την πρόσβαση στην κάτω θέση στερέωσης. RF5000A_User-servicing-manual.indb 3 2020-12-22 5:45:41Ελληνικά Λαβή πόρτας ψυγείου

1. Τοποθετήστε το εξαγωνικό κλειδί στην κάτω

οπή της λαβής. Περιστρέψτε το εξαγωνικό κλειδί αριστερόστροφα. Με αυτόν τον τρόπο θα χαλαρώσετε τις βίδες.

2. Τραβήξτε τη λαβή (αποσυναρμολογήστε την άλλη

πλευρά με τον ίδιο τρόπο).

Περιστρέψτε τη διάταξη λαβής κατά 90 μοίρες, για να επιτρέψετε την πρόσβαση στην κάτω θέση στερέωσης. RF5000A_User-servicing-manual.indb 4 2020-12-22 5:45:41Ελληνικά Για να προσαρτήσετε τις λαβές Λαβή πόρτας καταψύκτη

1. Προσαρτήστε τα υποστηρίγματα λαβών στους

Βεβαιωθείτε ότι ο πείρος είναι τοποθετημένος σωστά και ότι οι οπές για την αποσυναρμολόγηση της λαβής βρίσκονται στο κάτω μέρος.

2. Τραβήξτε τη λαβή.

RF5000A_User-servicing-manual.indb 5 2020-12-22 5:45:42Ελληνικά Λαβή πόρτας ψυγείου

1. Προσαρτήστε τα υποστηρίγματα λαβών στους

Βεβαιωθείτε ότι ο πείρος είναι τοποθετημένος σωστά και ότι οι οπές για την αποσυναρμολόγηση της λαβής βρίσκονται στο κάτω μέρος.

2. Περιστρέψτε το εξαγωνικό κλειδί δεξιόστροφα.

Βεβαιωθείτε ότι η λαβή είναι στερεωμένη σταθερά. RF5000A_User-servicing-manual.indb 6 2020-12-22 5:45:42Ελληνικά Αντικατάσταση παρεμβύσματος

Φροντίστε να προσαρτήσετε σταθερά το παρέμβυσμα. Διαφορετικά, ενδέχεται να διαρρεύσει κρύος αέρας από

Για να αφαιρέσετε το παρέμβυσμα

1. Τραβήξτε τις 4 γωνίες του παρεμβύσματος.

2. Τραβήξτε το κέντρο του παρεμβύσματος.

Για να αντικαταστήσετε το παρέμβυσμα Προσαρτήστε ένα νέο παρέμβυσμα στην πόρτα του ψυγείου. Βεβαιωθείτε ότι δεν υπάρχει κενό ανάμεσα στο νέο παρέμβυσμα και την πόρτα. RF5000A_User-servicing-manual.indb 7 2020-12-22 5:45:42Ελληνικά Αντικατάσταση συρταριού

Βεβαιωθείτε ότι το συρτάρι έχει εισαχθεί σωστά στη ράγα κατά την τοποθέτηση. Για να αφαιρέσετε το συρτάρι Ανασηκώστε προσεκτικά το εμπρός μέρος του συρταριού και σύρετέ το έξω.

• Συνιστούμε να αφαιρείτε τα ράφια των πορτών προτού αφαιρέσετε το συρτάρι. Αυτό γίνεται για να αποτραπεί η πρόκληση ζημιάς στα ράφια των

• Για να το επανατοποθετήσετε, εισαγάγετε το συρτάρι στις ράγες του πλαισίου και κατόπιν σύρετέ το προς τα μέσα. RF5000A_User-servicing-manual.indb 8 2020-12-22 5:45:43Ελληνικά Αντικατάσταση μεντεσέ Για να αντικαταστήσετε τους μεντεσέδες, πρέπει πρώτα να αφαιρέσετε τις πόρτες.

• Όταν αφαιρείτε τις πόρτες, να είστε ιδιαίτερα προσεκτικοί επειδή οι πόρτες είναι βαριές.

• Προτού αντικαταστήσετε τους μεντεσέδες, τοποθετήστε ένα μαλακό υλικό όπως χαρτόνι στο δάπεδο, για να αποτρέψετε την πρόκληση γρατσουνιών στις πόρτες όταν τις τοποθετήσετε στο δάπεδο.

• Επειδή οι μεντεσέδες χρειάζονται προσεκτικό χειρισμό και πρέπει να αντικατασταθούν από δύο ή περισσότερα άτομα, συνιστούμε να ζητήσετε επαγγελματική τεχνική υποστήριξη.

• Αν αφαιρέσετε τον μεντεσέ χωρίς να συγκρατείτε την πόρτα, η πόρτα ενδέχεται να πέσει και να προκαλέσει τραυματισμό.

• Βεβαιωθείτε ότι ο άξονας είναι στερεωμένος σταθερά στον μεντεσέ.

• Βεβαιωθείτε ότι ο μεντεσές είναι προσαρτημένος σταθερά στον θάλαμο.

• Βεβαιωθείτε ότι οι σύνδεσμοι καλωδίων είναι συνδεδεμένοι σωστά.

• Προσέχετε να μην προκαλέσετε ζημιά στα καλώδια όταν στερεώνετε το επάνω κάλυμμα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Για να γείρετε/ακουμπήσετε κάτω το ψυγείο, απαιτούνται τουλάχιστον 2 άτομα.

• Αποσυνδέστε το καλώδιο ρεύματος προτού αντιστρέψετε τις πόρτες. Απαιτούμενα εργαλεία (δεν παρέχονται) Κατσαβίδι Phillips Κατσαβίδι με επίπεδη κεφαλή Καστάνια 10 mm Πένσα Κλειδί Allen 5 mm RF5000A_User-servicing-manual.indb 9 2020-12-22 5:45:43Ελληνικά Για να αντικαταστήσετε τους μεντεσέδες ΠΡΟΕΙΔΟΠΟΙΗΣΗ Προσέχετε να μη ρίξετε και γρατσουνίσετε την πόρτα του ψυγείου ενώ την αφαιρείτε!

1. Χρησιμοποιήστε ένα κατσαβίδι Phillips για να

αφαιρέσετε τις βίδες που στερεώνουν το επάνω κάλυμμα (Α).

2. Αποσυνδέστε τα καλώδια από το επάνω μέρος του

3. Χρησιμοποιήστε μια καστάνια (10 mm) για να

αφαιρέσετε τις βίδες που στερεώνουν τον επάνω μεντεσέ (B).

4. Χρησιμοποιήστε ένα κατσαβίδι Phillips για να

αφαιρέσετε τη βίδα που στερεώνει το καλώδιο γείωσης (C). RF5000A_User-servicing-manual.indb 10 2020-12-22 5:45:44Ελληνικά

5. Αφαιρέστε τον επάνω μεντεσέ από την πόρτα.

Αφαιρέστε τον επάνω μεντεσέ προσεκτικά. Τα καλώδια από την πόρτα περνούν μέσα από τον άξονα του

6. Τραβήξτε προσεκτικά προς τα επάνω την πόρτα

του ψυγείου να την αφαιρέσετε. Μην ασκείτε υπερβολική δύναμη στην πόρτα. Η πόρτα μπορεί να πέσει, προκαλώντας τραυματισμό.

7. Ακουμπήστε την πόρτα κάτω, σε επίπεδη επιφάνεια.

8. Ανασηκώστε την πόρτα ευθεία προς τα επάνω για

να την αφαιρέσετε. Προσέχετε να μη ρίξετε και γρατσουνίσετε τις πόρτες ενώ τις αφαιρείτε. Μεσαίος μεντεσές

9. Αφαιρέστε τις βίδες που είναι προσαρτημένες στον

αριστερό και τον δεξιό μεσαίο μεντεσέ με ένα κατσαβίδι Ρhilips (+). RF5000A_User-servicing-manual.indb 11 2020-12-22 5:45:44Ελληνικά

10. Αφαιρέστε τα 2 μπουλόνια με εξαγωνική κεφαλή

που είναι προσαρτημένα στον αριστερό και τον δεξιό μεσαίο μεντεσέ με ένα κλειδί Αllen (5 mm).

11. Συναρμολογήστε εφαρμόζοντας την αντίστροφη

διαδικασία σε σχέση με την αποσυναρμολόγηση, αφού αντικαταστήσετε τον επάνω ή/και τον μεσαίο

• Βεβαιωθείτε ότι οι σύνδεσμοι καλωδίων είναι συνδεδεμένοι σωστά.

• Προσέχετε να μην προκαλέσετε ζημιά στα καλώδια όταν στερεώνετε το επάνω κάλυμμα. RF5000A_User-servicing-manual.indb 12 2020-12-22 5:45:44Svenska Serviceanvisningar för användare
