РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RF44A5202SL SAMSUNG

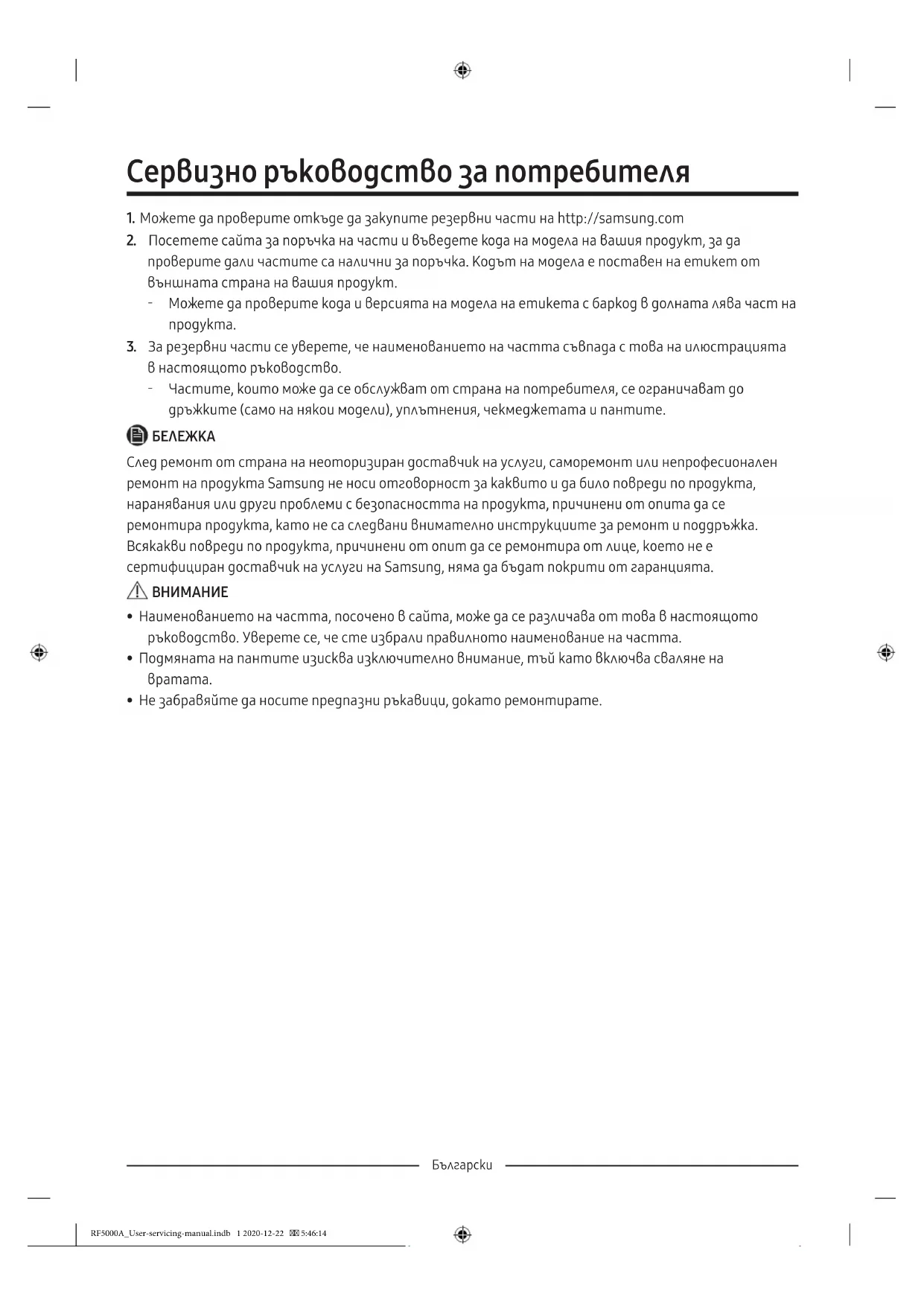

1. Можете да проверите откъде да закупите резервни части на http://samsung.com

2. Посетете сайта за поръчка на части и въведете кода на модела на вашия продукт, за да

проверите дали частите са налични за поръчка. Кодът на модела е поставен на етикет от външната страна на вашия продукт. - Можете да проверите кода и версията на модела на етикета с баркод в долната лява част на

3. За резервни части се уверете, че наименованието на частта съвпада с това на илюстрацията

в настоящото ръководство. - Частите, които може да се обслужват от страна на потребителя, се ограничават до дръжките (само на някои модели), уплътнения, чекмеджетата и пантите.

След ремонт от страна на неоторизиран доставчик на услуги, саморемонт или непрофесионален ремонт на продукта Samsung не носи отговорност за каквито и да било повреди по продукта, наранявания или други проблеми с безопасността на продукта, причинени от опита да се ремонтира продукта, като не са следвани внимателно инструкциите за ремонт и поддръжка. Всякакви повреди по продукта, причинени от опит да се ремонтира от лице, което не е сертифициран доставчик на услуги на Samsung, няма да бъдат покрити от гаранцията.

• Наименованието на частта, посочено в сайта, може да се различава от това в настоящото ръководство. Уверете се, че сте избрали правилното наименование на частта.

• Подмяната на пантите изисква изключително внимание, тъй като включва сваляне на

• Не забравяйте да носите предпазни ръкавици, докато ремонтирате. RF5000A_User-servicing-manual.indb 1 2020-12-22 5:46:14Български Действителното изображение и предоставените части на хладилника могат да се различават, в зависимост от модела и страната.

01 Горна панта 02 Уплътнение 03 Чекмедже 04 Средна панта 05 Етикет с баркод Смяна на дръжките

• Когато сменяте дръжката на вратата, внимавайте да не надраскате предната част на вратата.

• Натиснете силно дръжките върху подложките. Уверете се, че няма разстояние между подложките и вратата.

• Здраво затегнете винтовете, когато поставите дръжката.

• Проверете дали дръжката е здраво закрепена, преди да използвате продукта. Необходими инструменти (не са предоставени) Шестоъгълен ключ (диаметър 4 мм) RF5000A_User-servicing-manual.indb 2 2020-12-22 5:46:14Български За сваляне на дръжките Ръкохватка на дръжката на фризера

1. Поставете шестоъгълния ключ в долния

отвор на ръкохватката.

2. Завъртете шестоъгълния ключ обратно

на часовниковата стрелка. Отстояние за разхлабване на винтове.

3. Издърпайте ръкохватката.

Завъртете сглобката на ръкохватката на 90 градуса, за да осигурите достъп до долната позиция на фиксиране. RF5000A_User-servicing-manual.indb 3 2020-12-22 5:46:14Български Ръкохватка на дръжката на хладилника

1. Поставете шестоъгълния ключ в долния

отвор на ръкохватката. Завъртете шестоъгълния ключ обратно на часовниковата стрелка. Отстояние за разхлабване на винтове.

2. Издърпайте ръкохватката (другата страна

се разглобява по същия начин).

Завъртете сглобката на ръкохватката на 90 градуса, за да осигурите достъп до долната позиция на фиксиране. RF5000A_User-servicing-manual.indb 4 2020-12-22 5:46:15Български За поставяне на дръжките Ръкохватка на дръжката на фризера

1. Поставете подложките на дръжките върху

Уверете се, че гнездото е правилно монтирано, а отворите за боравене с ръкохватката са

2. Издърпайте ръкохватката.

RF5000A_User-servicing-manual.indb 5 2020-12-22 5:46:15Български Ръкохватка на дръжката на хладилника

1. Поставете подложките на дръжките върху

Уверете се, че гнездото е правилно монтирано, а отворите за боравене с ръкохватката са

2. Завъртете шестоъгълния ключ по

часовниковата стрелка. Хванете ръкохватката здраво. RF5000A_User-servicing-manual.indb 6 2020-12-22 5:46:15Български Смяна на уплътненията

Уверете се, че здраво сте поставили уплътнението. В противен случай студеният въздух от хладилника може да излезе. За премахване на уплътнението

1. Издърпайте 4-те края на уплътнението.

2. Издърпайте централата част на

уплътнението. За смяна на уплътнението Поставете ново уплътнение на вратата на хладилника. Уверете се, че няма разстояние между уплътнението и вратата. RF5000A_User-servicing-manual.indb 7 2020-12-22 5:46:16Български Смяна на чекмеджета

Проверете дали чекмеджето е вкарано правилно в релсата по време на поставянето. За премахване на чекмеджето Внимателно повдигнете предната част на чекмеджето и го издърпайте навън.

• Препоръчваме да извадите отделенията на вратата, преди да извадите шкафа. Това е с цел да се предотврати повреда на отделенията на вратата.

• За да поставите обратно, поставете шкафа в релсите на рамката и плъзнете навътре. RF5000A_User-servicing-manual.indb 8 2020-12-22 5:46:16Български Смяна на панти За да смените пантите, трябва първо да свалите вратите.

• Когато сваляте вратите, бъдете особено внимателни, тъй като вратите са тежки.

• Преди да смените пантите, поставете мека подложка като картон на пода, за да предпазите вратата от надрасквания, когато я поставяте на земята.

• Тъй като с пантите трябва да се работи внимателно и да бъдат подменени от двама или повече души, препоръчваме ви да повикате професионално техническо обслужване.

• Ако свалите пантата, без да държите вратата, тя може да падне и да причини нараняване.

• Уверете се, че оста е здраво затегната на пантата.

• Проверете дали пантата е здраво закрепена към основната част на уреда.

• Проверете дали конекторите на проводниците са включени, както трябва.

• Внимавайте да не повредите проводниците, докато затягате горния капак. ПРЕДУПРЕЖДЕНИЕ

• Накланянето/разполагането на хладилника изисква минимум 2 души.

• Преди да обърнете вратите, изключете захранващия кабел. Необходими инструменти (не са предоставени) Кръстата отвертка Плоска отвертка Гаечен ключ 10 мм Клещи Шестостенен ключ 5 мм RF5000A_User-servicing-manual.indb 9 2020-12-22 5:46:16Български Смяна на пантите ПРЕДУПРЕЖДЕНИЕ Внимавайте да не изпускате и драскате вратата на хладилника, докато я сваляте!

1. С помощта на кръстата отвертка

отстранете винтовете, с които е затегнат горният капак (A).

2. Разкачете проводниците, намиращи се върху

винтовете, с които е затегната горната

4. С помощта на кръстата отвертка развийте

винта, с които е затегнат заземения проводник (С). RF5000A_User-servicing-manual.indb 10 2020-12-22 5:46:17Български

5. Свалете от вратата горната панта.

Отстранете внимателно горната панта. Кабелите на вратата са подредени така, че да преминават през оста на пантата.

6. Внимателно издърпайте вратата на

хладилника нагоре, за да я свалите. Не прилагайте прекомерна сила върху вратата. Вратата може да падне и да причини физическо нараняване.

7. Поставете вратата легнала върху равна

8. За да отстраните вратата, я повдигнете

нагоре. Внимавайте да не изпускате и надраскате вратите, докато ги сваляте. Средна панта

9. Извадете винта, закрепен към лявата

и дясната средна панта с помощта на кръстата отвертка (+). RF5000A_User-servicing-manual.indb 11 2020-12-22 5:46:17Български

10. Свалете 2-та шестостенни болта,

поставени на лявата и дясна панти в средата с помощта на шестостенен ключ (Ø 5 мм).

11. Сглобете отново в обрания ред на

разглобяването, след като поставите горната и/или средната панта.

• Проверете дали конекторите на проводниците са включени, както трябва.
