Märke	Boneco
Modell	F230
Produkttyp	Pelarventilator
Mått (L × B × H)	375 × 375 × 1210 mm
Nettovikt	8,9 kg
Matningsspänning	220-240 V ~ 50 Hz
Elförbrukning (max)	33 W
Ljudnivå (max)	58 dBA
Luftflöde	1260 m³/h
Lufthastighet	3,9 m/s
Antal hastigheter	4 (nivåer I till IV)
Lutning	270° manuell
Justerbar höjd	Ja, upp till 2 stödkolonner
Oscillation	Nej
Höljesmaterial	Plast
Bladtyp	Speciell design för jämnt luftflöde
Rengöring av hölje	Torr eller fuktig trasa med milt diskmedel
Rengöring av blad	Demontering av frontgrill, våtrengöring
Säkerhetsanvisningar	Koppla ur före rengöring; använd inte alkohol eller aggressiva rengöringsmedel
Inkluderade tillbehör	2 stödkolonner, fot, nätkabel, bruksanvisning
Rekommenderad användning	Luftfördelning vid luftkonditionering, avkylning

Vanliga frågor - F230 BONECO

Hur justerar man fläktens hastighet?

Använd effektregulatorn som sitter på ventilationenheten. Den gör det möjligt att välja bland 4 nivåer: 0 (av), I, II, III, IV (maximal effekt).

Hur lutar man fläkten?

Ventilationenheten är manuellt lutningsbar 270 grader. Den gör inte en full rotation på 360 grader. Luta den i önskad riktning för att rikta luftflödet.

Hur rengör man fläktbladen?

Koppla först ur enheten. Luta enheten uppåt och lossa säkerhetsskruven. Ta bort frontgrillen genom att vrida den moturs. Lossa mittskruven och ta bort bladen. Rengör dem med en fuktig trasa (ingen alkohol eller aggressiva rengöringsmedel). Montera i omvänd ordning.

Hur justerar man fläktens höjd?

Höjden justeras genom att lägga till eller ta bort stödkolonner. Tryck på upplåsningsknappen för att separera dem. Använd max 2 stödkolonner av säkerhetsskäl.

Oscillerar fläkten automatiskt?

Nej, BONECO F230 oscillerar inte. Orienteringen görs manuellt genom att luta ventilationenheten.

Kan fläkten användas utan stödkolonner?

Ja, ventilationenheten kan användas med eller utan stödkolonner, eller med en enda kolonn. Detta möjliggör anpassning efter dina behov.

Vad är fläktens elförbrukning?

Den maximala elförbrukningen är 33 Watt vid högsta effekten. Detta möjliggör energieffektiv drift.

Vad är ljudnivån?

Den maximala ljudnivån är 58 dBA, vilket motsvarar en måttlig ljudnivå, jämförbar med en standardpelarfläkt.

Hur demonterar man fläkten för förvaring?

Koppla ur enheten. Tryck på upplåsningsknappen på den övre kolonnen och ta bort ventilationenheten. Lossa sedan och separera stödkolonnerna. Förvara allt i originalförpackningen på en torr plats.

Kan fläkten användas med luftkonditionering?

Ja, BONECO F230 är utformad för att fördela luften från en luftkonditionering i hela rummet, vilket säkerställer en jämn temperatur. Rikta luftflödet mot luftkonditioneringsenheten eller cirkulera luften.

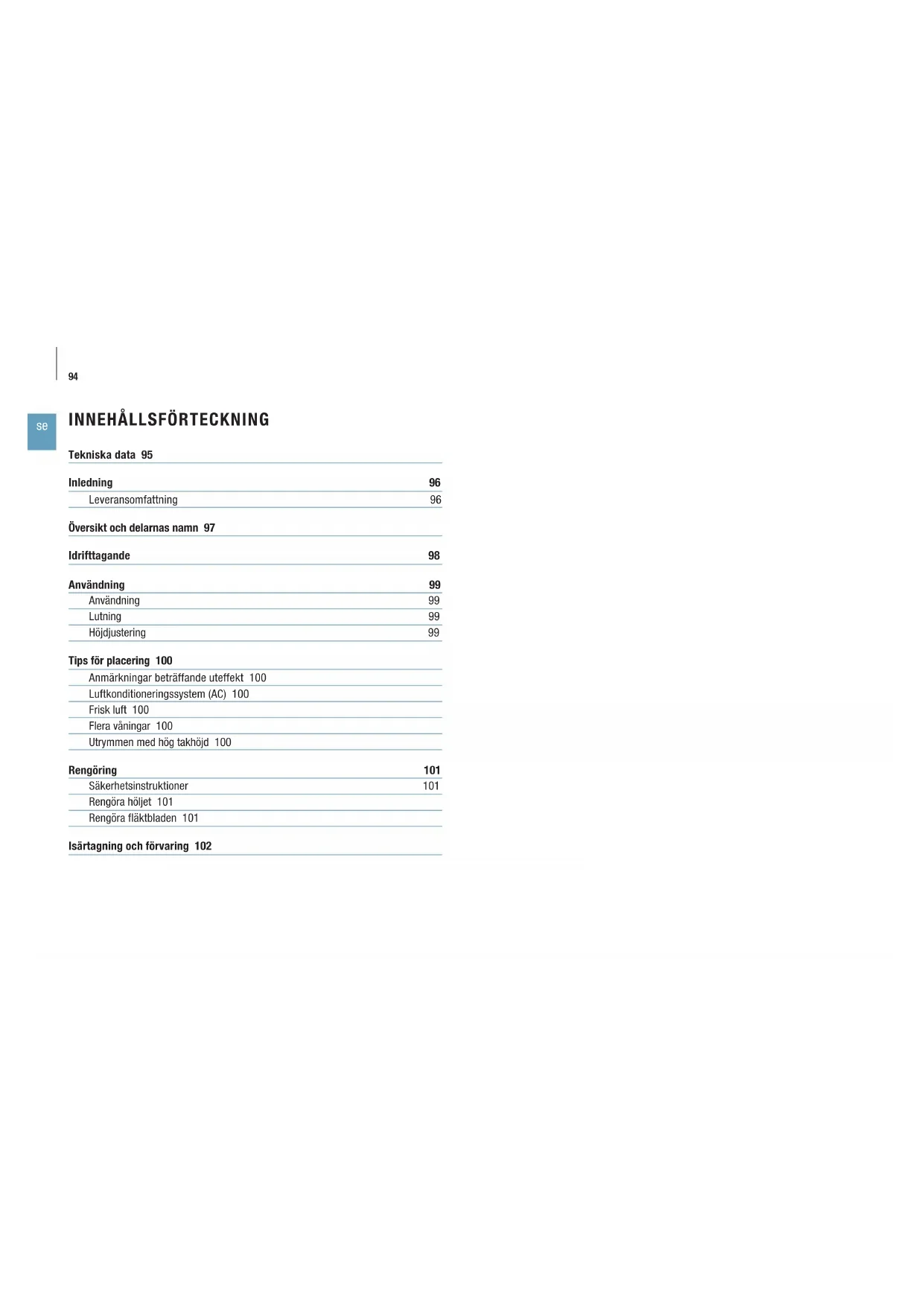

BRUKSANVISNING F230 BONECO

Inledning	96
Leveransomfattning	96

Översikt och delarnas namn 97

Idrifttagande	98
Användning	99
Användning	99
Lutning	99
Höjdjustering	99

Tips för placering 100

Anmärkningar beträffande uteffekt 100

Luftkonditioneringssystem (AC) 100

Frisk luft 100

Flera väningar 100

Utrymmen med hög takhöjd 100

Rengöring 101

Säkerhetsinstruktioner	101
Rengöra höljet 101
Rengöra fläktbladen 101

Isärtagning och förvaring 102

TEKNISKA DATA

Tekniska data*

Modell BONECO F220 – BONECO F230
Nätaggregatspänning 220–240V ~ 50Hz
Effektförbrukning 33 W (maxinställning)
Ljudnivå vid drift 58 dBA (maxinställning)
Luftgenomströmning 1260 m	^3/h
Lufthastighet 3,9 m/s
Mätt L×B×H	BONECO F220	375 × 375 × 850 mm (med ett mellanstycke)
	BONECO F230	375 × 375 × 1210 mm (med två mellanstycken)
Tomvikt	BONECO F220 6,7kg
	BONECO F230 8,9kg

*Kan komma att ändras

INLEDNING

HEJ!

Vad roligt att du har köpt en BONECO Air Shower-fläkt! De här supereffektiva enheterna anpassar sig perfekt efter dina behov. När du ställer in dem på det låga effektläget ger de en härligt svalkande fläkt på varma dagar. Om du använder luftkonditioneringssystemet fördelar enhetens kraftfulla fläkt istället luften jämnt i hela rummet så att det blir samma temperatur överallt.

Vid utvecklingen av BONECO Air Shower-fläkten har fokus legat på att den ska vara hållbar och kräva lite underhåll. Fläktbladens unika form ger en jämn luftgenomströmning med minimal energiförbrukning – en viktig vinst för miljön. Den eleganta designen gör att fläkten passar väl ihop med alla slags inredningsstilar så att du kan använda din BONECO Air Shower-fläkt året runt.

Vi hoppas att du kommer att bli nöjd med din nya BONECO Air Shower-fläkt!

LEVERANSOMFATTNING

BONECO fläktenhet

Avtagbart mellanstycke (F220: 1×/ F230: 2×)

Bas med nätkabel

Handbok Säkerhetsinstruktioner

BONECO F220 Air Shower-fläkt

1 2 3 4 3 4 3 5

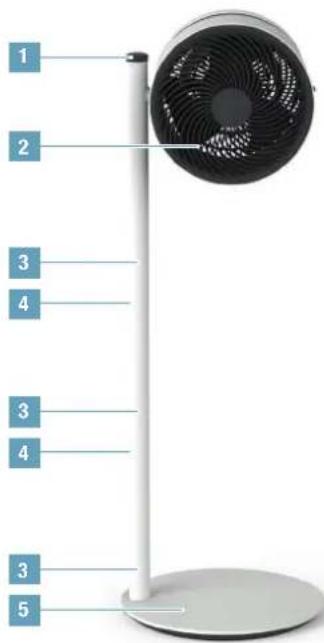

BONECO F230 Air Shower-fläkt

1 Effektreglage
2 Fläktenhet
3 Knapp för upplåsning
4 Avtagbart mellanstycke
5 Bas med nätkabel

IDRIFTTAGANDE

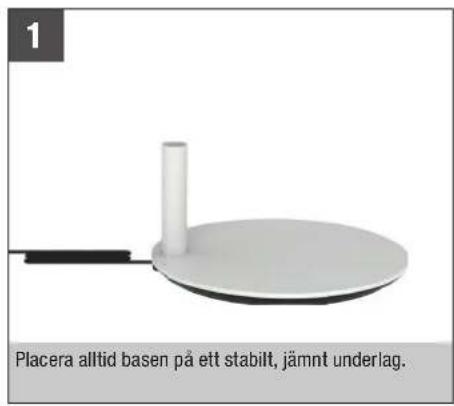

1 Placera alltid basen på ett stabilt, jämnt underlag.

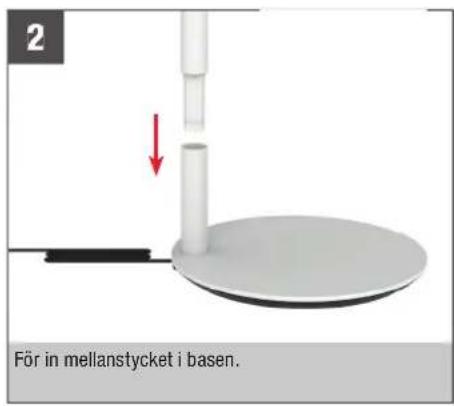

2 För in mellanstycket i basen.

3 Sätt dit fläktenheten på mellanstycket.

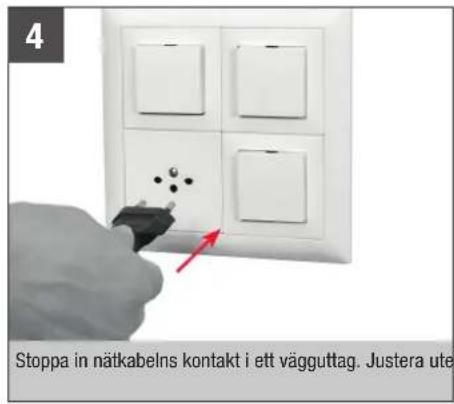

4 Stoppa in nätkabelns kontakt i ett vägguttag. Justera ute

Det enda som skiljer BONECO F220 och BONECO F230 åt är att BONECO F230 levereras med ett andra mellanstycke.
Du väljer själv om du vill använda fläkten med ett, två eller utan mellanstycke. Den kan anpassas så att den passar dina behov.

ANVÄNDNING

ANVÄNDNING

Alla BONECO Air Shower-fläktar är utformade så att de ska vara enkla att använda. Uteffekten justeras i fyra steg med ett enda reglage: 0 > I > II > III > IV

LUTNING

Fläktenheten går att luta 270 grader för hand.

Fläktenheten roterar inte ett helt varv (360 grader).

HÖJDJUSTERING

Alla elkomponenter är helt integrerade i mellanstycket. Du kan därför justera höjden när som helst genom att sätta dit eller dra ut stativen, efter att du låst upp med tryckknappen.

Av säkerhetsskäl får inte fler än två mellanstycken användas.

Samtliga BONECO Air Shower-fläktar är utrustade med en högeffektfläkt som klarar att förflytta stora luftvolymer. Så här används den här funktionen: Styr luften i en viss riktning för att få ett jämnt rumsklimat. Exemplen nedan visar hur du gör det.

LUFTKONDITIONERINGSSYSTEM (AC)

En AC distribuerar temperaturen på olika sätt. Använd BONECO Air Shower-fläkten för att förflytta den varma luften i riktning mot luftkonditioneringssystemet. Det går att göra direkt eller indirekt med hjälp av luftcirkulation, enligt bilden.

BONECO Air Shower-hjälper dig att få bättre inomhus-ventilation. Om du inte har ett naturligt korsdrag kan du styra den friska luften direkt från fönstret till önskat rum.

På sommaren blir det gärna varmt och kvavt på överväningen. Den kraftfulla BONECO Air Shower-fläkten riktar den svala luften från nederväningen så att det blir samma temperatur på alla väningar.

I luftkonditionerade utrymmen där det är högt i tak sjunker den svala luften mot golvet medan den varma luften stiger mot taket. Vinkla BONECO-fläkten rakt upp för en uppfriskande luftdusch.

Dra alltid ur kontakten till BONECO Air Shower-fläkten innan du rengör den! Annars finns det risk för elstötar och svåra skador!

Använd inte alkohol eller frätande rengöringsmedel.

RENGÖRA HÖLJET

Alla BONECO Air Shower-fläktar är utformade för att kräva lite underhåll, även efter flera års användning. I de flesta fall räcker det att torka av fläkten med en torr trasa.

Om smutsen är svår att få bort kan du torka höljet med en fuktig trasa. Tillsätt lite diskmedel i vattnet.

RENGÖRA FLÄKTBLADEN

1. Tippa fläktenheten uppåt och lossa säkerhetsskruven.

1. Ta bort frontgallret genom att vrida det en aning moturs.

1. Lossa säkerhetsskruven i mitten medurs.

1. Ta loss fläktbladen och rengör dem med en fuktig trasa.

2. Sätt ihop enheten igen genom att utföra arbetsstegen ovan i omvänd ordning.

3. Sätt fast frontgallret med säkerhetsskruven. När du gör det, var noga med att skruven hamnar rätt på gallret.

Observera att de avtagbara mellanstyckena går att ta loss. När du ska flytta apparaten till ett nytt ställe, ta isär den och transportera delarna var för sig till det nya stället, och sätt sedan ihop dem igen.
Det bästa och smidigaste är att förvara produkten i originalförpackningen. Förvara BONECO Air Showerfläkten i ett torrt utrymme.

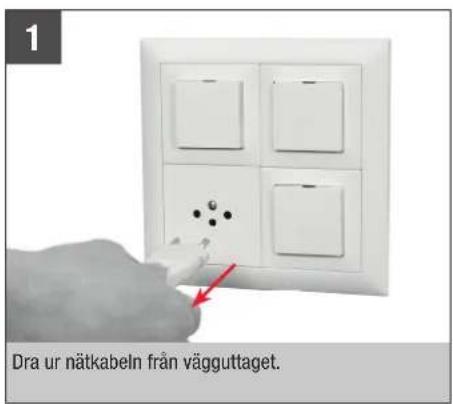

1 Dra ur nätkabeln från vägguttaget.

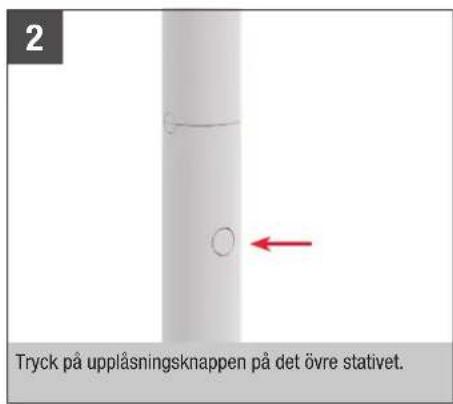

2 Tryck på upplåsningsknappen på det övre stativet.

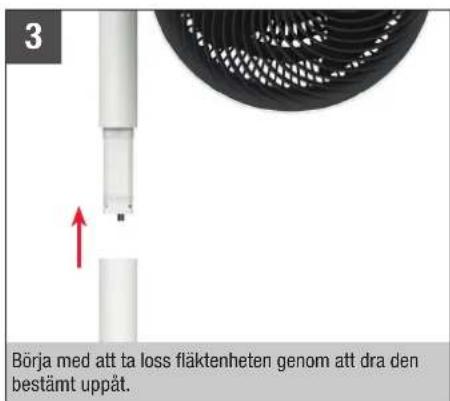

Börja med att ta loss fläktenheten genom att dra den bestämt uppåt.

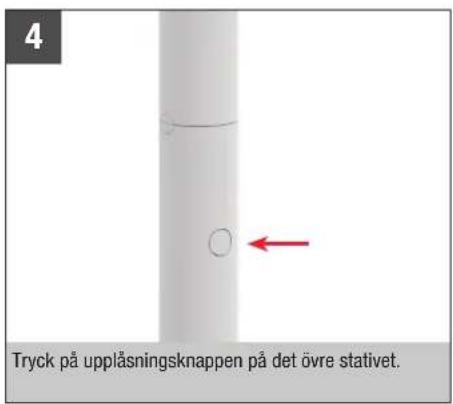

4 Tryck på upplåsningsknappen på det övre stativet.

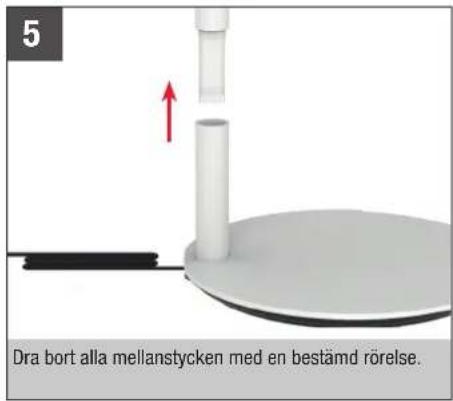

5 Dra bort alla mellanstycken med en bestämd rörelse.
