Бренд	Boneco
Модель	F230
Тип продукта	Колонный вентилятор
Размеры (Д × Ш × В)	375 × 375 × 1210 мм
Вес нетто	8,9 кг
Напряжение питания	220-240 В ~ 50 Гц
Потребляемая мощность (макс.)	33 Вт
Уровень шума (макс.)	58 дБА
Расход воздуха	1260 м³/ч
Скорость воздуха	3,9 м/с
Количество скоростей	4 (уровни I - IV)
Наклон	270° вручную
Регулируемая высота	Да, до 2 опорных колонн
Качание	Нет
Материал корпуса	Пластик
Тип лопастей	Специальный дизайн для равномерного потока воздуха
Очистка корпуса	Сухая или влажная ткань с мягким моющим средством для посуды
Очистка лопастей	Снятие передней решетки, влажная очистка
Инструкции по безопасности	Отключать перед чисткой; не использовать спирт или агрессивные средства
Включенные аксессуары	2 опорные колонны, основание, сетевой шнур, инструкция
Рекомендуемое использование	Распределение воздуха при кондиционировании, охлаждение

Часто задаваемые вопросы - F230 BONECO

Как отрегулировать скорость вентилятора?

Используйте регулятор мощности, расположенный на вентиляционном блоке. Он позволяет выбрать один из 4 уровней: 0 (выкл.), I, II, III, IV (максимальная мощность).

Как наклонить вентилятор?

Вентиляционный блок наклоняется вручную на 270 градусов. Он не совершает полный оборот на 360 градусов. Наклоните его в нужном направлении, чтобы направить поток воздуха.

Как очистить лопасти вентилятора?

Сначала отключите прибор. Наклоните блок вверх и ослабьте предохранительный винт. Снимите переднюю решетку, повернув ее против часовой стрелки. Ослабьте центральный винт и снимите лопасти. Протрите их влажной тканью (не используйте спирт или агрессивные средства). Соберите в обратном порядке.

Как отрегулировать высоту вентилятора?

Высота регулируется добавлением или удалением опорных колонн. Нажмите кнопку разблокировки, чтобы разъединить их. Используйте не более 2 опорных колонн из соображений безопасности.

Вентилятор качается автоматически?

Нет, вентилятор BONECO F230 не качается. Ориентация осуществляется вручную наклоном вентиляционного блока.

Можно ли использовать вентилятор без опорной колонны?

Да, вентиляционный блок можно использовать с опорной колонной или без нее, а также с одной колонной. Это позволяет настроить его по вашим потребностям.

Каково потребление электроэнергии вентилятора?

Максимальное потребление электроэнергии составляет 33 Вт на самом высоком уровне мощности. Это обеспечивает энергоэффективную работу.

Каков уровень шума?

Максимальный уровень шума составляет 58 дБА, что соответствует умеренному шуму, сравнимому со стандартным колонным вентилятором.

Как разобрать вентилятор для хранения?

Отключите прибор. Нажмите кнопку разблокировки верхней колонны и снимите вентиляционный блок. Затем разблокируйте и разъедините опорные колонны. Храните все в оригинальной упаковке в сухом месте.

Можно ли использовать вентилятор с кондиционером?

Да, BONECO F230 предназначен для распределения воздуха от кондиционера по всему помещению, обеспечивая равномерную температуру. Направьте поток воздуха на блок кондиционера или обеспечьте циркуляцию воздуха.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ F230 BONECO

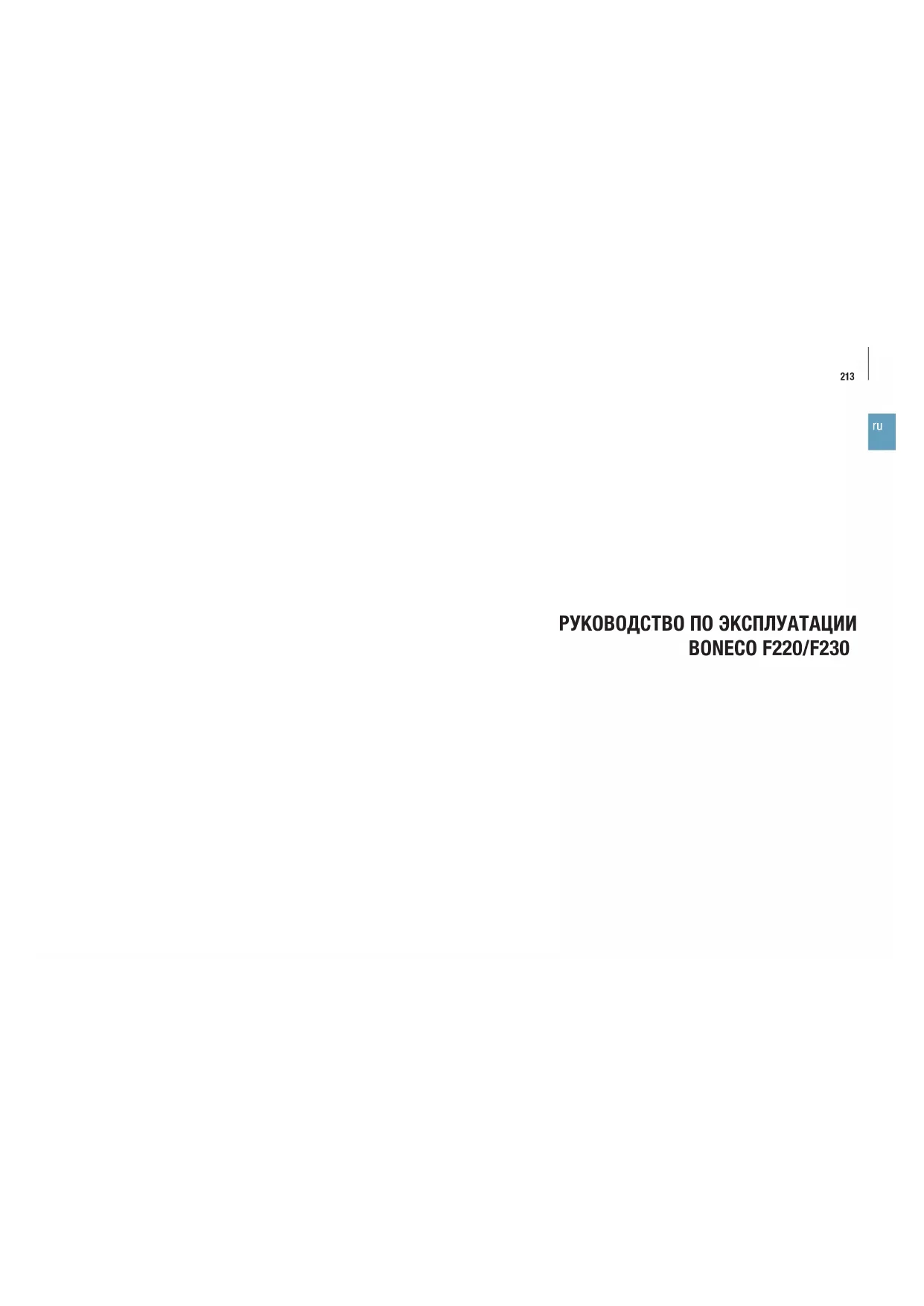

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ BONECO F220/F230

СОДЕРЖАНИЕ

Технические характеристики 215

Приветствие	216
Комплект поставки 216

Обзор и наименование деталей 217

Запуск

218

Управление 219

Управление	219
Регулировка	219
Регулировка по высоте 219

Советы по расположению 220

Сведения о мощности 220

Система кондиционирования воздуха (АС) 220

Свежий воздух 220

Помещения с несколькими этажами 220

Помещения с высокими потолками 220

Очистка 221

Инструкции по технике безопасности 221

Очистка корпуса 221

Очистка лопастей вентилятора 221

Разборка и хранение 222

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические характеристики*

Модель BONECO F220 – BONECO F230
Напряжение сетевого блока питания 220 – 240 V ~ 50 Гц
Потребляемая мощность 33 Вт (макс. значение)
Уровень шума во время работы 58 дБА (макс. значение)
Воздушный поток 1260 м	^3/_Ч
Скорость воздушного потока 3,9 м/с
Размеры Д×Ш×В	BONECO F220	375 × 375 × 850 мм (с одной надставкой)
	BONECO F230	375 × 375 × 1210 мм (с двумя надставками)
Масса (пустой)	BONECO F220 6,7 кг
	BONECO F230 8,9 кг

* Возможны изменения

ПРИВЕТСТВИЕ

Поздравляем вас с приобретением вентилятора – BONECO Air Shower! Этот высокопроизводительный прибор эффективно адаптируется к вашим потребностям. В жаркие дни низкий уровень мощности создаст в вашем доме приятный легкий ветерок. С другой стороны, если у вас есть система кондиционирования воздуха, мощный вентилятор равномерно распределит свежий воздух по помещению, поддерживая постоянную температуру.

При разработке вентилятора – BONECO Air Shower особое внимание уделялось простоте технического обслуживания и надежности. Уникальная форма лопастей вентилятора создает равномерный воздушный поток, потребляя при этом минимум энергии, что снижает негативное воздействие на окружающую среду. Элегантный дизайн подойдет под любое оформление интерьера, так что вы сможете использовать вентилятор – BONECO Air Shower в любое время года.

Надеемся, вы получите удовольствие от использования нового вентилятора – BONECO Air Shower!

КОМПЛЕКТ ПОСТАВКИ

Вентиляторный блок BONECO

съемный модуль для регулировкивысоты (F220: 1×/F230: 2×)

Основание с сетевым кабелем

Руководство Инструкции по технике

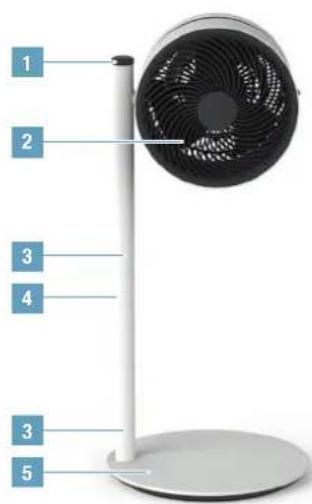

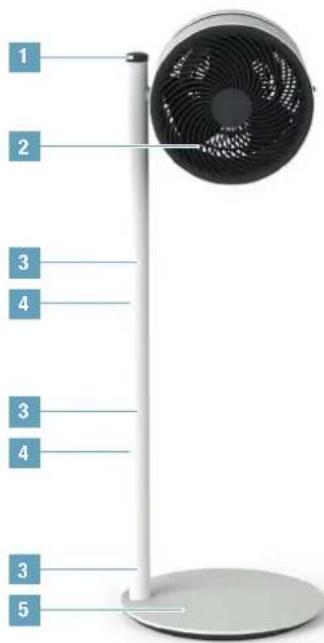

ОБЗОР И НАИМЕНОВАНИЕ ДЕТАЛЕЙ

1 2 3 4 3 5

Вентилятор – BONECO F220 Air Shower

1 2 3 4 3 4 3 5

Вентилятор – BONECO F230 Air Shower

1 Регулятор мощности
2 Вентиляторный блок
3 Кнопка разблокировки
4 съемный модуль для регулировкивысоты
5 Основание с сетевым кабелем

ЗАПУСК

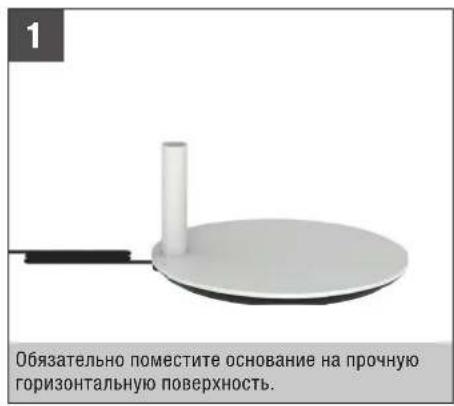

1 Обязательно поместите основание на прочную горизонтальную поверхность.

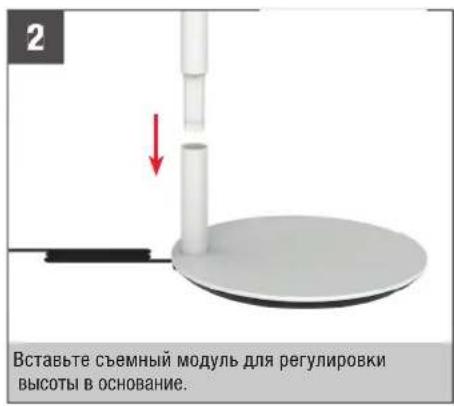

2 Вставьте съемный модуль для регулировки высоты в основание.

Установите вентиляторный блок на съемный модуль.

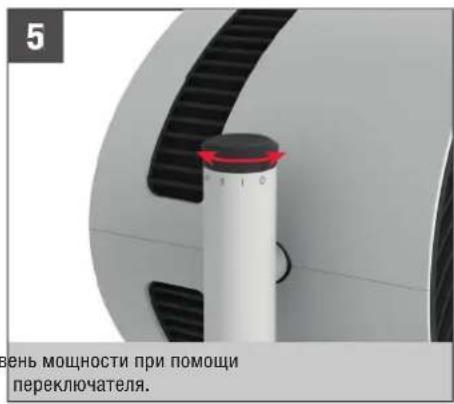

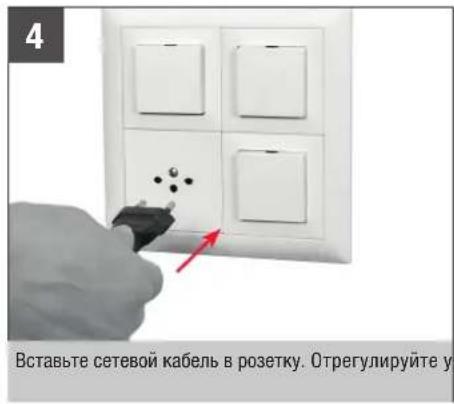

4 Вставьте сетевой кабель в розетку. Отрегулируйте у

5 вень мощности при помощи переключателя.

Различие между моделями BONECO F220 и BONECO F230 состоит лишь в том, что вариант BONECO F230 оснащается двумя съемными модулями для регулировки высоты.
Вентилятор можно использовать без съемного модуля для регулировки высоты, с одной надставкой или с двумя надставками. Это позволяет приспособить устройство к своим потребностям.

УПРАВЛЕНИЕ

УПРАВЛЕНИЕ

Все вентиляторы BONECO Air Shower разработаны для максимальной простоты управления. Вы можете выбрать один из четырех уровней мощности при помощи общего переключателя: 0 > I > II > III > IV

РЕГУЛИРОВКА

Вы можете вручную отрегулировать угол наклона вентилятора в пределах 270 градусов.

Поворот вентилятора на 360 градусов невозможен.

РЕГУЛИРОВКА ПО ВЫСОТЕ

Все электрические компоненты находятся в съемном модуле для регулировки высоты. Поэтому вы можете в любой момент отрегулировать высоту, устанавливая дополнительные опоры или снимая их, нажав кнопку разблокировки.

По соображениям безопасности можно пользовать не более двух надставок новременно.

СОВЕТЫ ПО РАСПОЛОЖЕНИЮ

СВЕДЕНИЯ О МОЩНОСТИ

Все устройства BONECO Air Shower оснащены вентилятором высокой производительности, способным перемещать объемные потоки воздуха. Использование этой функции: можно направить воздушный поток таким образом, чтобы обеспечить оптимальный микроклимат в помещении. Следующие примеры подскажут вам, как эффективно применить эту функцию.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА (АС)

Кондиционер воздуха формирует неравномерную температуру в помещении. Используйте вентилятор – BONECO Air Shower, чтобы направлять теплый воздух к системе кондиционирования. Это может происходить напрямую или посредством циркуляции воздуха, как показано на изображении.

Вентилятор – BONECO Air Shower поможет вам обеспечить оптимальную циркуляцию воздуха в помещении. Если сквозное проветривание помещения невозможно, вы можете направить свежий воздух из окна в желаемом направлении.

ПОМЕЩЕНИЯ С НЕСКОЛЬКИМИ ЭТАЖАМИ

В летнее время на верхних этажах часто становится жарко и душно. Мощный вентилятор – BONECO Air Shower направит прохладный воздух с нижнего этажа на верхний, чтобы обеспечить однородную температуру во всем помещении.

ПОМЕЩЕНИЯ С ВЫСОКИМИ ПОТОЛКАМИ

В помещениях с высокими потолками, где используется система кондиционирования воздуха, холодный воздух опускается вниз к полу, а теплый воздух поднимается к потолку. Поверните вентилятор BONECO вертикально вверх, чтобы создать эффект воздушного душа.

ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Перед очисткой всегда отключайте вентилятор — BONECO Air Shower! Несоблюдение этой рекомендации может привести к удару электрическим током и травме, несовместимой с жизнью!

Не используйте для очистки средства, содержащие алкоголь или агрессивные вещества.

ОЧИСТКА КОРПУСА

Все вентиляторы BONECO Air Shower разработаны для максимальной простоты обслуживания, даже спустя годы эксплуатации. В большинстве случаев для очистки прибора можно использовать сухую ткань.

Если сохраняются трудновыводимые загрязнения, очистите корпус при помощи влажной ткани. Ткань можно смочить водой с добавлением небольшого количества средства для мытья посуды.

ОЧИСТКА ЛОПАСТЕЙ ВЕНТИЛЯТОРА

1. Разверните вентилятор вертикально вверх и ослабьте затяжку предохранительного винта.

1. Снимите переднюю решетку, слегка повернув ее против часовой стрелки.

1. Ослабьте центральный предохранительный винт, повернув его по часовой стрелке.

1. Снимите лопасти вентилятора и очистите при помощи влажной ткани.

2. Соберите прибор, следуя описанным этапам в обратном порядке.

3. Закрепите переднюю решетку при помощи предохранительного винта. При этом обращайте внимание на положение винта на передней решетке.

Обратите внимание, что съемные модули разъединяются. При перемещении прибора на новое место разберите модули вентилятора на отдельные детали, переместите детали по отдельности в нужное место и, затем, снова соберите.
i Проще и эффективнее всего хранить прибор в оригинальной упаковке. Храните вентилятор – BONECO Air Shower в сухом помещении.

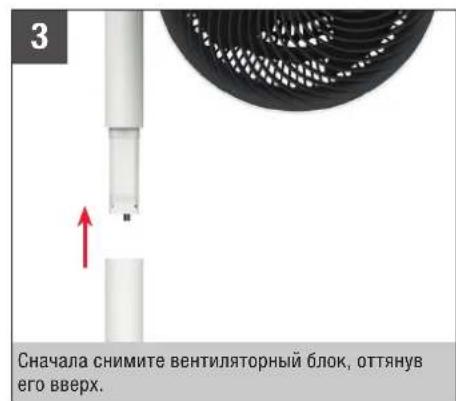

3 Сначала снимите вентиляторный блок, оттянув его вверх.

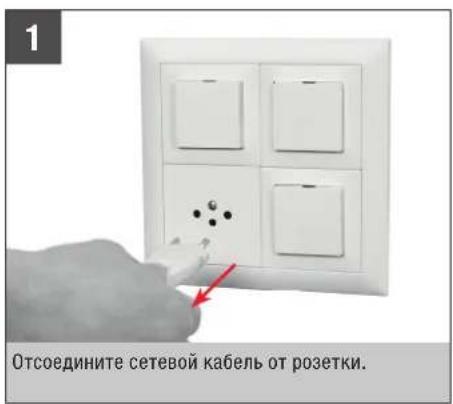

1 Отсоедините сетевой кабель от розетки.

Нажмите кнопку разблокировки на верхней опоре.

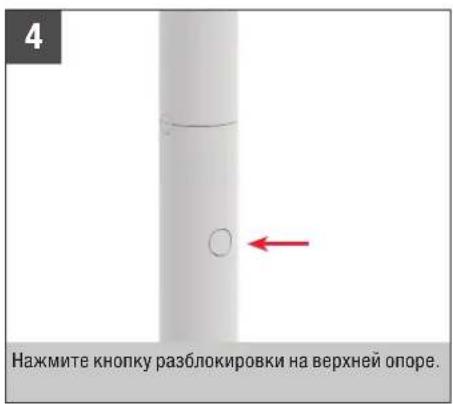

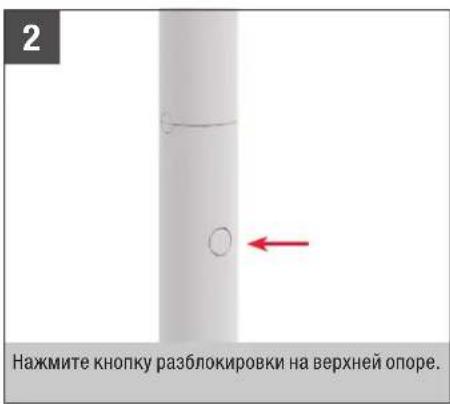

2 Нажмите кнопку разблокировки на верхней опоре.

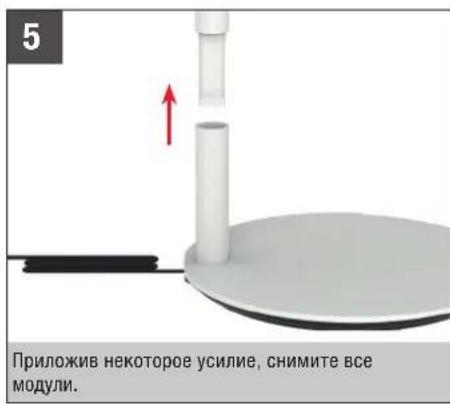

5 Приложив некоторое усилие, снимите все модули.
