РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ F235 BONECO

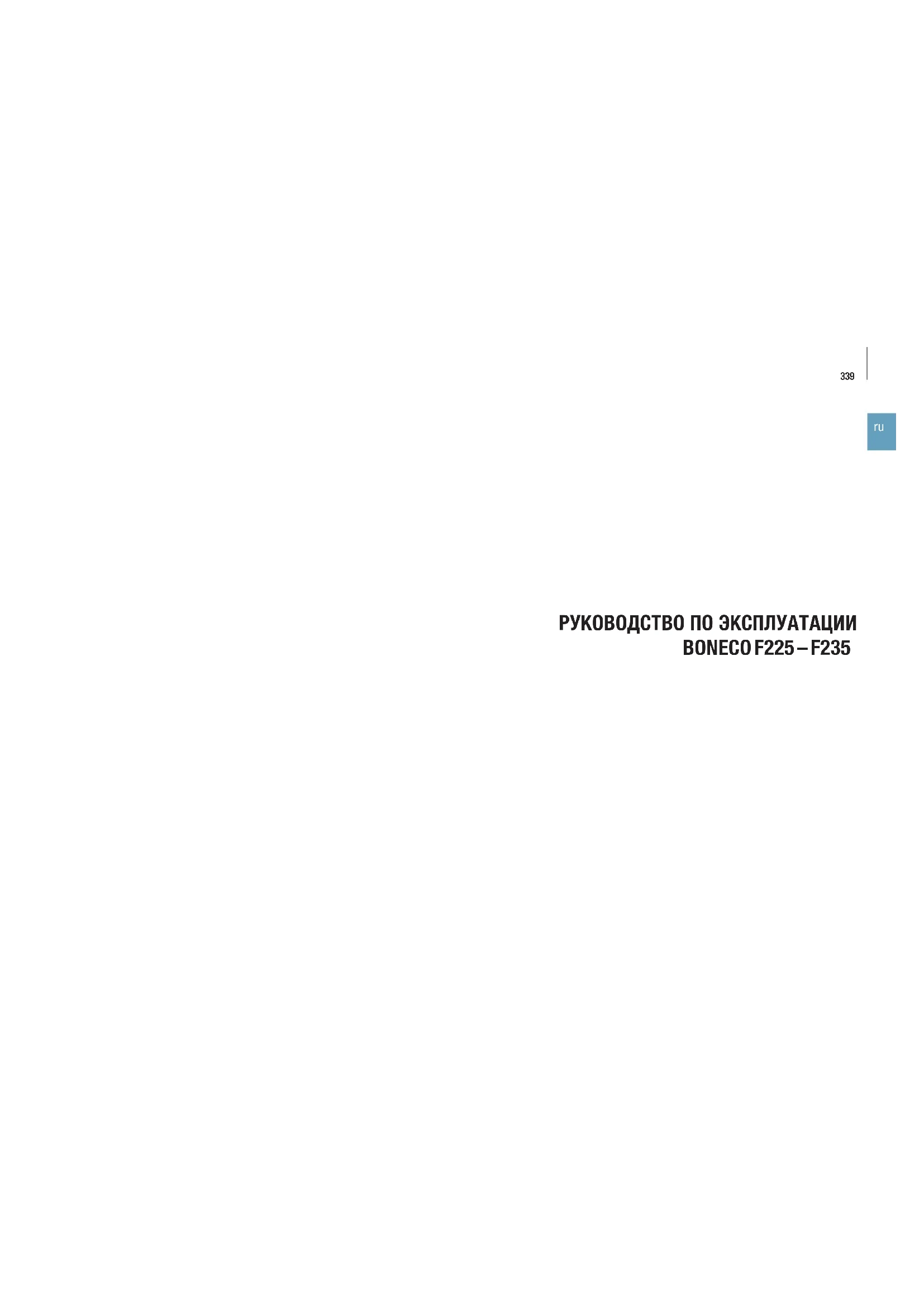

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Технические характеристики 341 Приветствие 342 Комплект поставки 342 Обзор и наименование деталей 343 Запуск 344 Управление 345 Управление 345 Регулировка 345 Регулировка по высоте 345 Таймер 346 Использование 346 Настройка таймера выключения 346 Настройка таймера включения 346 Преимущества приложения BONECO 347 Подробнее о приложении BONECO 347 Объем функций 347 Bluetooth и заводские настройки 348 Выключение Bluetooth 348 Заводские настройки 348 Платформы для скачивания приложения BONECO 349 Приложение BONECO для iOS 349 Приложение для Android 349 Подключение к BONECO F225 – F235 через приложение 350 Подготовка к первому использованию 350 Подключение 350 Советы по расположению 351 Сведения о мощности 351 Система кондиционирования воздуха (AC) 351 Свежий воздух 351 Помещения с несколькими этажами 351 Помещения с высокими потолками 351 Очистка 352 Инструкции по технике безопасности 352 Очистка корпуса 352 Очистка лопастей вентилятора 352 Разборка и хранение 353 Демонтаж и хранение 353341

Технические характеристики* Модель BONECO F225 – BONECO F235 Напряжение сетевого блока питания 24 V постоянный ток Потребляемая мощность 1.5 – 22 Вт Уровень шума во время работы 34 – 64 дБА Воздушный поток 1439 м

/ч (макс. уровень) Скорость воздушного потока 273 м/с (макс. уровень) Размеры Д×Ш×В BONECO F225 375 × 375 × 852 мм (с одной надставкой) BONECO F235 375 × 375 × 1212 мм (с двумя надставками) Масса (пустой) BONECO F225 6.0 кг BONECO F235 7.6 кг ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Возможны изменения342

КОМПЛЕКТ ПОСТАВКИ Вентиляторный блок BONECO съемный модуль для регулировки высоты (F225: 1×/F235: 2×)

Руководство Инструкции по технике безопасности УВАЖАЕМЫЙ ПОКУПАТЕЛЬ! Поздравляем вас с приобретением вентилятора – BONECO Air Shower ! Этот высокопроизводительный прибор эффективно адаптируется к вашим потреб- ностям. В жаркие дни низкий уровень мощности создаст в вашем доме приятный легкий ветерок. С другой стороны, если у вас есть система конди- ционирования воздуха, мощный вентилятор равно- мерно распределит свежий воздух по помещению, поддерживая постоянную температуру. При разработке вентилятора – BONECO Air Shower особое внимание уделялось простоте технического обслуживания и надежности. Уникальная форма лопастей вентилятора создает равномерный воз- душный поток, потребляя при этом минимум энер- гии, что снижает негативное воздействие на окру- жающую среду. Элегантный дизайн подойдет под любое оформление интерьера, так что вы сможете использовать вентилятор – BONECO Air Shower в лю- бое время года. Надеемся, вы получите удовольствие от использования нового вентилятора – BONECO Air Shower ! ПРИВЕТСТВИЕ Различие между моделями BONECO F225 и BONECO F235 состоит лишь в том, что вариант BONECO F235 оснащается двумя съемными мо- дулями для регулировки высоты. Вентилятор можно использовать без съемного модуля для регулировки высоты, с одной над- ставкой или с двумя надставками. Это позво- ляет приспособить устройство к своим потреб-

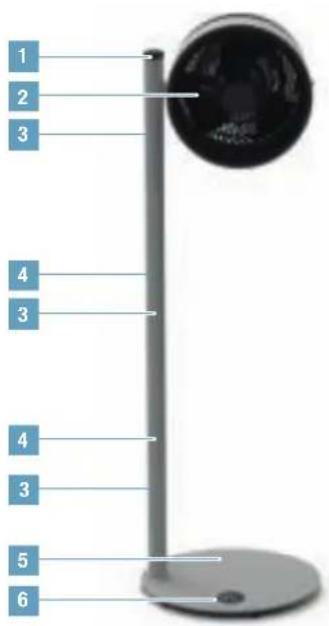

Вентилятор – BONECO F225 Air Shower Вентилятор – BONECO F235 Air Shower ОБЗОР И НАИМЕНОВАНИЕ ДЕТАЛЕЙ 1 ON–OFF / Регулятор мощности 2 Функциональная часть вентилятора 3 Кнопка разблокировки 4 Разборная опора 5 Основание с сетевым кабелем 6 Дисплей344

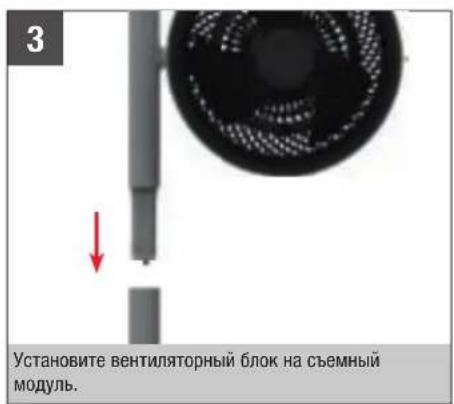

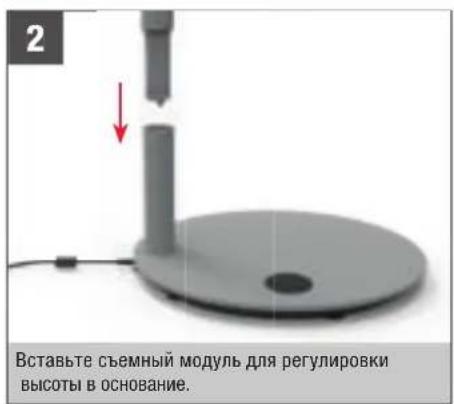

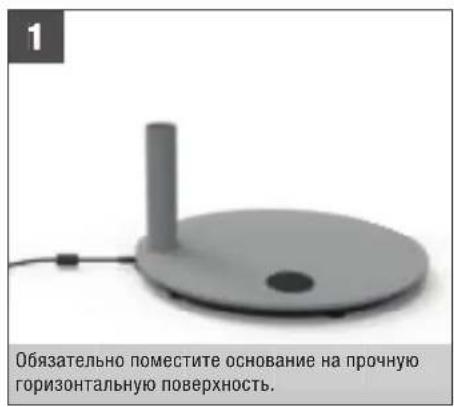

Обязательно поместите основание на прочную горизонтальную поверхность. Вставьте съемный модуль для регулировки высоты в основание. Установите вентиляторный блок на съемный

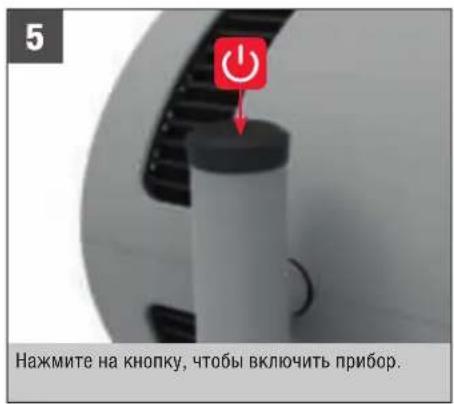

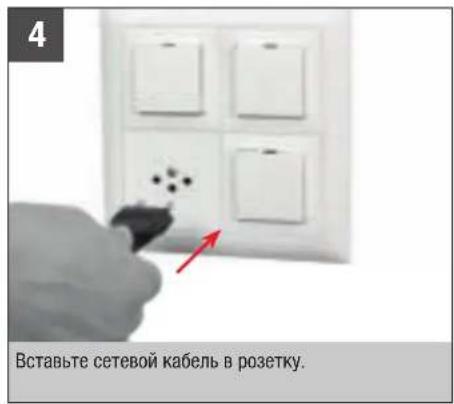

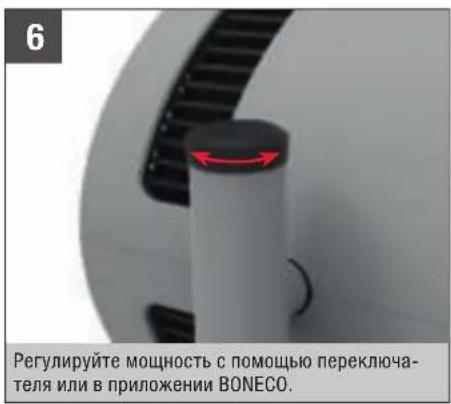

Вставьте сетевой кабель в розетку. Нажмите на кнопку, чтобы включить прибор. Регулируйте мощность с помощью переключа- теля или в приложении BONECO.345

Все вентиляторы BONECO Air Shower разработаны для максимальной простоты управления. Вы мо- жете выбрать 1 из 32 уровней мощности при по- мощи единого переключателя. РЕГУЛИРОВКА Вы можете вручную отрегулировать угол наклона вентилятора в пределах 270 градусов. Поворот вентилятора на 360 градусов невозмо-

РЕГУЛИРОВКА ПО ВЫСОТЕ Все электрические компоненты находятся в съем- ном модуле для регулировки высоты. Поэтому вы можете в любой момент отрегулировать высоту, устанавливая дополнительные опоры или снимая их, нажав кнопку разблокировки. По соображениям безопасности можно исполь- зовать не более двух надставок одновременно (F235).

ИСПОЛЬЗОВАНИЕ При помощи таймера Вы можете определить время работы BONECO F225–F235 до автоматического вы- ключения (таймер выключения). Вы можете также задать время, через которое прибор автоматически включится (таймер вклю- чения). Используйте эту функцию, например, для включения BONECO F225–F235 перед Вашим воз- вращением, чтобы к Вашему приходу дома был оп- тимально комфортный климат. НАСТРОЙКА ТАЙМЕРА ВЫКЛЮЧЕНИЯ

1. Включите прибор нажатием кнопки

2. Выберите необходимую частоту вращения вен-

3. Нажмите и удерживайте в течение 3 секунд

, пока на дисплее не начнет мигать индикатор «0h».

4. Используйте регулятор, чтобы установить

время до выключения. Прим. через 5 секунд после завершения ввода прибор принимает установленное значение и на дисплее появля- ется символ «ТАЙМЕР». Прибор будет работать в течение заданного вре- мени и затем выключится.

5. Для деактивации таймера до истечения задан-

ного времени нажмите и удерживайте в течение 3 секунд кнопку

и выберите «0h». Вы можете также выключить прибор нажатием кнопки

1. Выключите прибор нажатием кнопки

2. Нажмите и удерживайте в течение 3 секунд

, пока на дисплее не начнет мигать «0h».

3. Используйте регулятор, чтобы установить

время до включения. Прим. через 5 секунд по- сле завершения ввода прибор принимает уста- новленное значение и на дисплее отображается оставшееся время в часах.

4. Выберите необходимую частоту вращения вен-

Прибор включится через определенное время и бу- дет работать в соответствии с выбранной частотой вращения вентилятора.

5. Для деактивизации таймера включения до ис-

течения заданного времени нажмите и удержи- вайте в течение 3 секунд кнопку

«0h». Вы можете также включить прибор нажа- тием кнопки

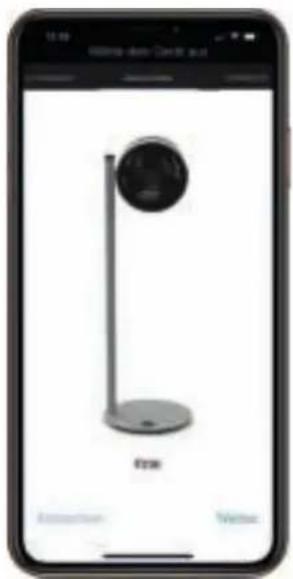

ПОДРОБНЕЕ О ПРИЛОЖЕНИИ BONECO Приложение «BONECO Healthy Air» используется для управления BONECO F225 – F235 и позволяет в пол- ной мере использовать возможности прибора. При- ложение имеет такие функции, как таймер, задание скорости вентилятора. ОБЪЕМ ФУНКЦИЙ Таймер включения Прибор включается по истечении установленного времени Т аймер выключения Прибор выключается по истечении установленного времени Функция Baby-Lock блокирует ручку регулировки Погода Отображает погоду и наружную температуру воздуха в настоящий момент ПРЕИМУЩЕСТВА ПРИЛОЖЕНИЯ BONECO348

1. Нажмите и удерживайте в течение 5 секунд

, пока на дисплее не начнет мигать индикатор «bt» (Bluetooth).

2. Поворачивайте регулятор направо или налево,

пока на дисплее не появится «--».

, чтобы выключить Bluetooth.

4. Чтобы снова включить Bluetooth, нажмите и

удерживайте в течение 5 секунд кнопку

не начнет мигать «bt». Функция Bluetooth снова активирована. ЗАВОДСКИЕ НАСТРОЙКИ Для сохранения возможности дистанционного управления после сброса настроек, прибор необходимо снова подключить к приложению BONECO.

1. Нажмите и удерживайте в течение 10 секунд

, пока на дисплее не начнет мигать индикатор «fd» (Factory default — заводские на- стройки по умолчанию).

2. Все настройки удалены и прибор сброшен до

заводских настроек. BLUETOOTH И ЗАВОДСКИЕ НАСТРОЙКИ349

ПРИЛОЖЕНИЕ BONECO ДЛЯ IOS Приложение «BONECO Healthy Air» доступно в App Store или по QR-коду ниже. Для сканирования QR- кода для моделей с версией iOS 10 или более ран- ней требуется установка соответствующего прило- жения. На моделях с версией iOS 11 и выше QR-код читается автоматически при наведении камеры. ПРИЛОЖЕНИЕ ДЛЯ ANDROID Приложение «BONECO Healthy Air» доступно в Google Play Store или по QR-коду ниже. Для сканирования QR-кода требуется установка соответствующего приложения. ПЛАТФОРМЫ ДЛЯ СКАЧИВАНИЯ ПРИЛОЖЕНИЯ BONECO350

ПОДКЛЮЧЕНИЕ К BONECO F225 – F235 ЧЕРЕЗ ПРИЛОЖЕНИЕ

ПОДГОТОВКА К ПЕРВОМУ ИСПОЛЬЗОВАНИЮ

• Убедитесь, что на смартфоне включена функция Bluetooth.

• Во время подключения убедитесь, что смарт- фон находится в той же комнате, что и BONECO F225 – F235. После успешного подключения вы можете управ- лять BONECO F225 – F235 со своего смартфона, находясь в той же комнате или даже в соседней. Однако максимальное расстояние между смартфо- ном и BONECO F225 – F235 зависит от конкретных условий помещения. ПОДКЛЮЧЕНИЕ

1. Убедитесь, что на смартфоне включена функ-

2. Запустите приложение BONECO.

3. Следуйте инструкциям в приложении.351

СВЕДЕНИЯ О МОЩНОСТИ Все устройства BONECO Air Shower оснащены венти- лятором высокой производительности, способным перемещать объемные потоки воздуха. Использо- вание этой функции: можно направить воздушный поток таким образом, чтобы обеспечить оптималь- ный микроклимат в помещении. Следующие при- меры подскажут вам, как эффективно применить эту функцию. СОВЕТЫ ПО РАСПОЛОЖЕНИЮ ПОМЕЩЕНИЯ С ВЫСОКИМИ ПОТОЛКАМИ В помещениях с высокими потолками, где исполь- зуется система кондиционирования воздуха, холод- ный воздух опускается вниз к полу, а теплый воз- дух поднимается к потолку. Поверните вентилятор BONECO вертикально вверх, чтобы создать эффект воздушного душа. ПОМЕЩЕНИЯ С НЕСКОЛЬКИМИ ЭТАЖАМИ В летнее время на верхних этажах часто становится жарко и душно. Мощный вентилятор – BONECO Air Shower направит прохладный воздух с нижнего этажа на верхний, чтобы обеспечить однородную температуру во всем помещении. СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА (AC) Кондиционер воздуха формирует неравномерную температуру в помещении. Используйте вентиля- тор – BONECO Air Shower, чтобы направлять теплый воздух к системе кондиционирования. Это может происходить напрямую или посредством циркуля- ции воздуха, как показано на изображении. СВЕЖИЙ ВОЗДУХ Вентилятор – BONECO Air Shower поможет вам обе- спечить оптимальную циркуляцию воздуха в поме- щении. Если сквозное проветривание помещения невозможно, вы можете направить свежий воздух из окна в желаемом направлении.352

ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ Перед очисткой всегда отключайте вентилятор – BONECO Air Shower! Несоблюдение этой реко- мендации может привести к удару электриче- ским током и травме, несовместимой с жизнью! Не используйте для очистки средства, содер- жащие алкоголь или агрессивные вещества. ОЧИСТКА КОРПУСА Все вентиляторы BONECO Air Shower разработаны для максимальной простоты обслуживания, даже спустя годы эксплуатации. В большинстве случаев для очистки прибора можно использовать сухую

Если сохраняются трудновыводимые загрязнения, очистите корпус при помощи влажной ткани. Ткань можно смочить водой с добавлением небольшого количества средства для мытья посуды. ОЧИСТКА ЛОПАСТЕЙ ВЕНТИЛЯТОРА

1. Разверните вентилятор вертикально вверх и

ослабьте затяжку предохранительного винта.

2. Снимите переднюю решетку, слегка повернув

ее против часовой стрелки.

3. Ослабьте центральный предохранительный

винт, повернув его по часовой стрелке.

4. Снимите лопасти вентилятора и очистите при

помощи влажной ткани.

5. Соберите прибор, следуя описанным этапам в

6. Закрепите переднюю решетку при помощи пре-

дохранительного винта. При этом обращайте внимание на положение винта на передней ре- шетке.353

РАЗБОРКА И ХРАНЕНИЕ Обратите внимание, что съемные модули разъединяются. При перемещении прибора на новое место разберите модули вентилятора на отдельные детали, переместите детали по отдельности в нужное место и, затем, снова

Проще и эффективнее всего хранить прибор в оригинальной упаковке. Храните вентилятор – BONECO Air Shower в сухом помещении. ДЕМОНТАЖ И ХРАНЕНИЕ

1. Выньте вилку сетевого кабеля из розетки.

2. Нажмите кнопку разблокировки на верхней

3. Снимите вентилятор, потянув его вверх с уси-

4. Нажмите кнопку разблокировки на нижней

5. Снимите опору с основания.354
