MANUALE UTENTE F235 BONECO

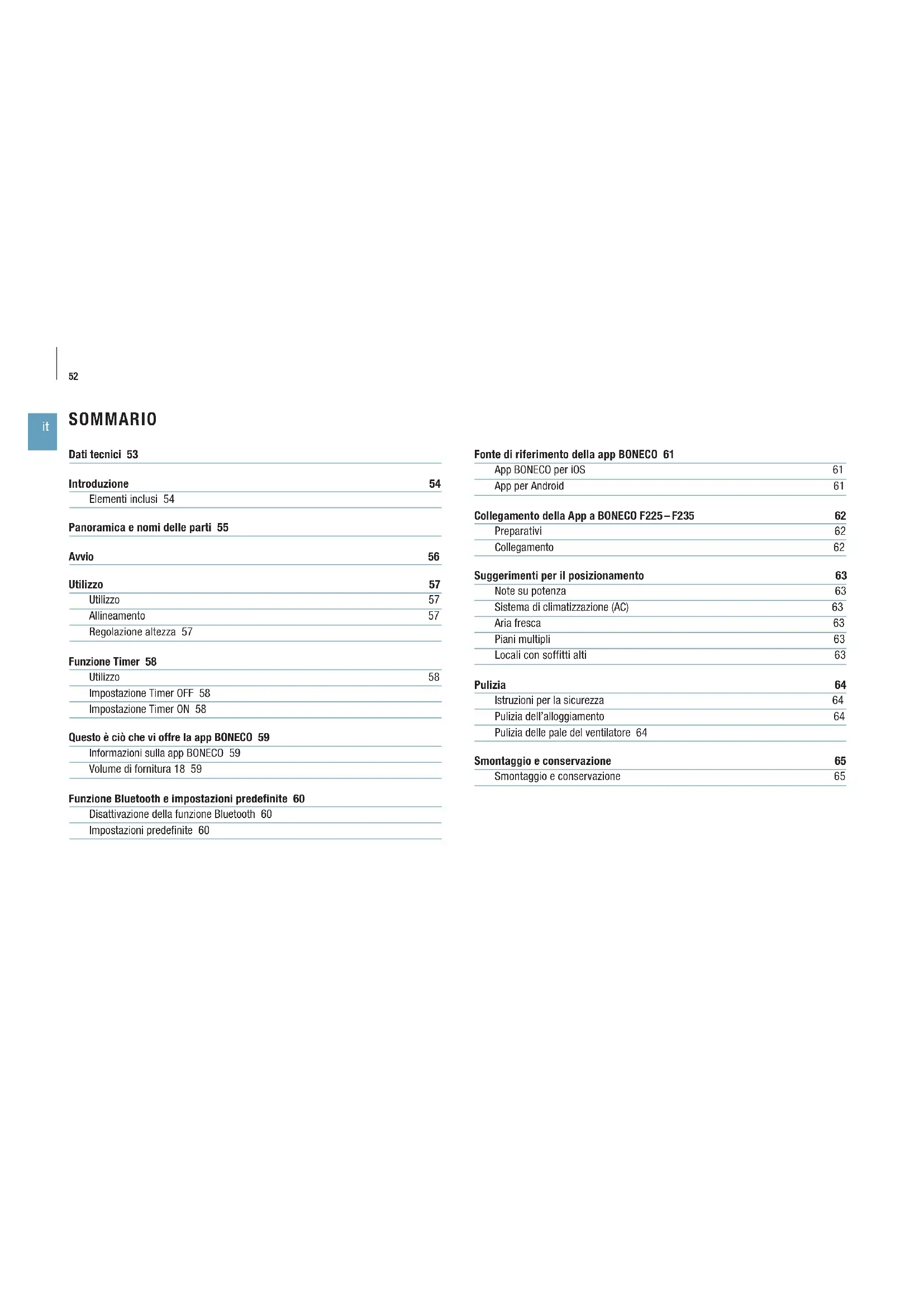

SOMMARIO Dati tecnici 53 Introduzione 54 Elementi inclusi 54 Panoramica e nomi delle parti 55 Avvio 56 Utilizzo 57 Utilizzo 57 Allineamento 57 Regolazione altezza 57 Funzione Timer 58 Utilizzo 58 Impostazione Timer OFF 58 Impostazione Timer ON 58 Questo è ciò che vi offre la app BONECO 59 Informazioni sulla app BONECO 59 Volume di fornitura 18 59 Funzione Bluetooth e impostazioni predefinite 60 Disattivazione della funzione Bluetooth 60 Impostazioni predefinite 60 Fonte di riferimento della app BONECO 61 App BONECO per iOS 61 App per Android 61 Collegamento della App a BONECO F225 – F235 62 Preparativi 62 Collegamento 62 Suggerimenti per il posizionamento 63 Note su potenza 63 Sistema di climatizzazione (AC) 63 Aria fresca 63 Piani multipli 63 Locali con soffitti alti 63 Pulizia 64 Istruzioni per la sicurezza 64 Pulizia dell’alloggiamento 64 Pulizia delle pale del ventilatore 64 Smontaggio e conservazione 65 Smontaggio e conservazione 6553
Dati tecnici* Modello BONECO F225 – BONECO F235 Tensione di alimentazione 24V DC Potenza assorbita 1.5 – 22 W Livello di rumore di funzionamento 34 – 64 dB(A) Portata d’aria 1439 m
- Soggetto a modifiche54
ELEMENTI INCLUSI Unità ventola BONECO Connettore rimovibile (F225: 1×/ F235: 2×) Base Manuale Istruzioni per la sicurezza GENTILE CLIENTE, complimenti per avere acquistato il ventilatore a doccia d’aria BONECO. Queste unità ad alte prestazioni saranno in grado di rispondere perfettamente alle sue esigenze. Quando impostati sui livelli di potenza più bassi, nelle giornate più calde essi forniscono una piacevole venti- lazione in casa. D’altra parte, se si utilizza un condizio- natore d’aria, la potente ventola dell’unità distribuisce l’aria in tutta la stanza, garantendo in questo modo una temperatura uniforme. Nello sviluppo del ventilatore a doccia d’aria BONECO, abbiamo privilegiato la ridotta manutenzione e la durata. La forma caratteristica della pala crea una portata d’aria uniforme, riducendo il consumo di energia, con un chiaro vantaggio per l’ambiente. Il suo design elegante si integra alla perfezione in qualsiasi stile decorativo: il suo venti- latore a doccia d’aria BONECO può essere utilizzato tutto l’anno. Speriamo che le piaccia il suo nuovo ventilatore a doccia d’aria BONECO! INTRODUZIONE BONECO F225 e BONECO F235 sono diversi solo in quanto BONECO F235 include un secondo connet- tore. È possibile utilizzare l’unità ventola con uno, con un secondo o senza connettori. Può essere personaliz- zato secondo le vostre esigenze. Alimentazione elettrica1
1 ON–OFF / Regolatore di potenza 2 Unità di ventilazione 3 Tasto per sbloccare 4 Asta di sostegno sganciabile 5 Base con cavo di alimentazione 6 Display56

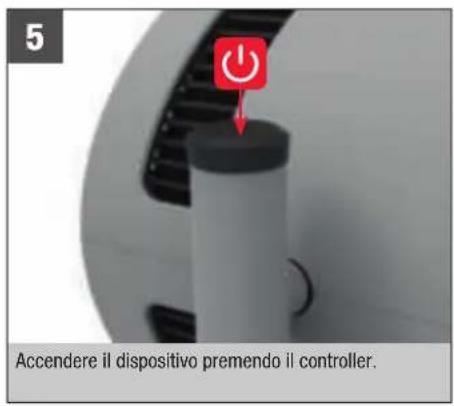

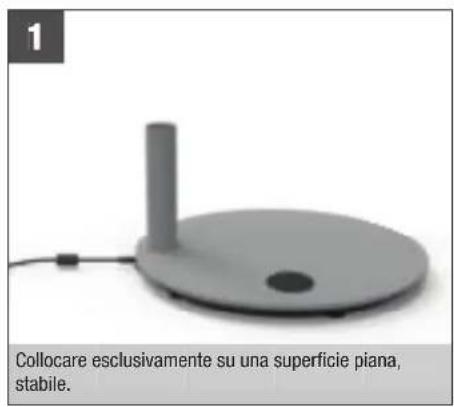

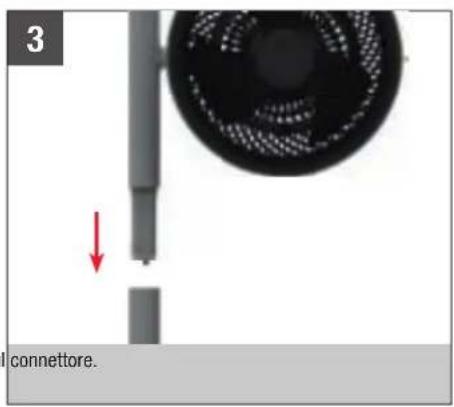

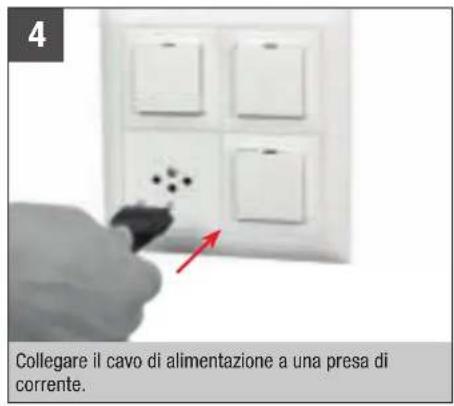

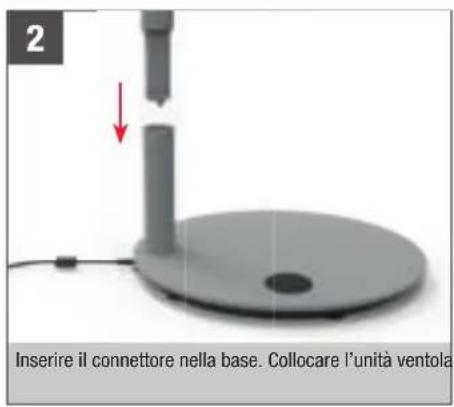

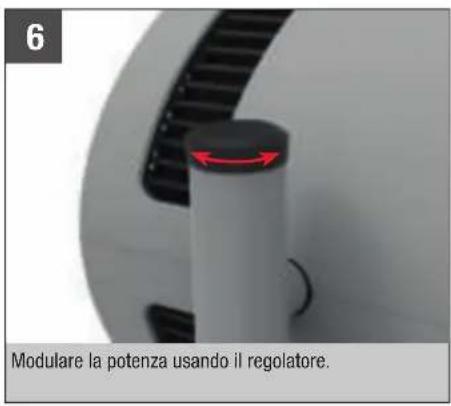

AVVIO Collocare esclusivamente su una superficie piana, stabile. Inserire il connettore nella base. Collocare l’unità ventola sul connettore. Collegare il cavo di alimentazione a una presa di corrente. Accendere il dispositivo premendo il controller. Modulare la potenza usando il regolatore.57
UTILIZZO Tutti i ventilatori BONECO Air Shower sono progettati per essere utilizzati facilmente. La potenza può essere impo- stata su 32 livelli, usando un unico regolatore. ALLINEAMENTO L’unità di ventilazione può essere inclinata manualmente di 270 gradi. L’unità di ventilazione non ruota completamente di 360 gradi. REGOLAZIONE ALTEZZA Tutti i componenti elettrici sono completamente integrati nel connettore. Pertanto, l’altezza si può adattare in qual- siasi momento, aggiungendo aste di sostegno, oppure estraendole per rimuoverle, una volta sbloccate tramite l’apposito pulsante. Per ragioni di sicurezza, è possibile utilizzare con- temporaneamente max. due connettori (F235). UTILIZZO 270°58
UTILIZZO La funzione Timer consente di stabilire la durata di fun- zionamento di BONECO F225–F235 prima della disatti- vazione automatica (Timer OFF). In alternativa, è possibile definire dopo quanto tempo l’apparecchio debba attivarsi automaticamente (timer ON). Utilizzare questa funzione, ad esempio, per attivare BONECO F225–F235 prima di rientrare a casa, se si de- sidera trovare un clima ottimale e accogliente.
IMPOSTAZIONE TIMER OFF
1. Attivare l’apparecchio premendo il tasto
2. Selezionare lo stadio desiderato del ventilatore.
3. Premere per 3 secondi il tasto
, sino a quando l’in- dicazione «0h» lampeggi sul display.
4. Utilizzare il regolatore per impostare le ore di funzio-
namento prima della disattivazione. Trascorsi circa 5 secondi senza immissioni, il valore selezionato verrà acquisito e sul display verrà visualizzato il simbolo TIMER. L’apparecchio resterà in funzione per il tempo indicato, dopodiché si disattiverà.
5. Per interrompere in anticipo il conteggio del timer,
premere per 3 secondi il tasto
e selezionare «0h». In alternativa, l’apparecchio si potrà disattivare pre- mendo il tasto
IMPOSTAZIONE TIMER ON
1. Disattivare l’apparecchio premendo il tasto
2. Premere per 3 secondi il tasto
, sino a quando l’in- dicazione «0h» lampeggi sul display.
3. Utilizzare il regolatore per impostare le ore di fun-
zionamento prima dell’attivazione. Trascorsi circa 5 secondi senza immissioni, il valore selezionato verrà acquisito e sul display verrà visualizzata la durata residua, espressa in ore.
4. Selezionare lo stadio desiderato del ventilatore.
L’apparecchio si attiverà dopo il tempo definito, operando allo stadio del ventilatore selezionato.
5. Per disattivare in anticipo il timer ON, premere per 3
e selezionare «0h». In alternativa, l’apparecchio si potrà attivare premendo il tasto
La app «BONECO healthy air» viene utilizzata per l’aziona- mento di BONECO F225 – F235 e vi consente di sfruttarne l’intero potenziale. L’app offre funzioni quali ad es. Timer, oppure l’impostazione dello stadio del ventilatore.

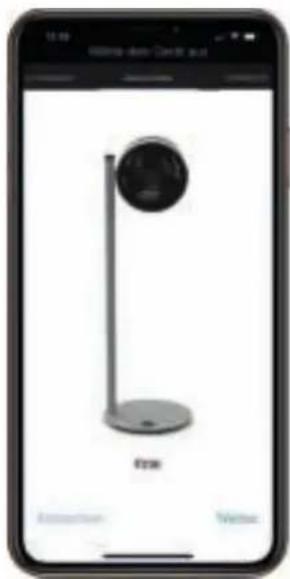

VOLUME DI FORNITURA 18
Timer ON L’apparecchio si accende dopo un determinato periodo di tempo Timer OFF L’apparecchio si spegne dopo un determinato periodo di tempo Baby-Lock Funzione di blocco della manopola di regolazione Tempo Mostra il tempo attuale e la temperatura esterna QUESTO È CIÒ CHE VI OFFRE LA APP BONECO60
DISATTIVAZIONE DELLA FUNZIONE BLUETOOTH
1. Premere per 5 secondi il tasto
, sino a quando l’in- dicazione «bt» (Bluetooth) lampeggi sul display.
2. Ruotare il regolatore verso sinistra o verso destra,
sino a quando l’indicazione «--» compaia sul display.
per disattivare la funzione Blue- tooth.
4. Per riattivare la funzione Bluetooth, premere nuova-
mente per 5 secondi il tasto
, sino a quando l’indi- cazione «bt» lampeggi sul display. A questo punto, la funzione Bluetooth sarà nuovamente attiva. IMPOSTAZIONI PREDEFINITE Dopo il reset, occorrerà ripetere il pairing fra l’appa- recchio e l’app BONECO, per consentire il comando a distanza.
1. Premere per 10 secondi il tasto
, sino a quando l’indicazione «fd» (Factory default - Impostazione predefinita) lampeggi sul display.
2. Tutte le impostazioni verranno cancellate e l’appa-
recchio verrà resettato alle impostazioni predefinite.
FONTE DI RIFERIMENTO DELLA APP BONECO
Cercare nell’App Store «BONECO healthy air» oppure ef- fettuare una scansione del codice QR riportato sotto. Per il riconoscimento del codice QR in versioni più vecchie di iOS 10 o antecedenti, è necessario che sia installata una app corrispondente. Le versioni iOS 11 e successive rico- noscono automaticamente il codice QR: basta indirizzarvi sopra la fotocamera.
Cercare nel Google Play Store «BONECO healthy air» oppure effettuare una scansione del codice QR riportato sotto. Per il riconoscimento del codice QR, sull’apparec- chio deve essere installata una app corrispondente.62
1. Assicurarsi che sul proprio smartphone sia attivato il
2. Avviare la app BONECO.
3. Seguire le istruzioni nella App.
COLLEGAMENTO DELLA APP A BONECO F225 – F235 PREPARATIVI
- Assicurarsi che sul proprio smartphone sia attivato il Bluetooth.
- Durante il collegamento assicurasi che lo smartphone si trovi nello stesso locale di BONECO F225 – F235. A collegamento effettuato, sarà possibile azionare BONECO F225 – F235 con lo smartphone sia se l’appa- recchio è ubicato nello stesso locale o in un locale adia- cente. La distanza massima tra smartphone e BONECO F225 – F235 dipende però dalle caratteristiche architet- toniche.63
Tutti i ventilatori BONECO Air Shower sono dotati di una ventola ad alta potenza in grado di spostare grandi quan- tità di aria. Come utilizzare questa funzione: Convogliare l’aria in una direzione specifica per ottenere un clima ambientale uniforme. I seguenti esempi illustrano come farlo.
Nei locali con aria condizionata e soffitti alti, l’aria fredda scende sul pavimento mentre l’aria calda sale verso il soffitto. Ruotare il ventilatore BONECO verso l’alto per una sensazione di doccia d’aria. PIANI MULTIPLI In estate, i piani più alti possono diventare caldi e afosi. Il potente ventilatore BONECO Air Shower convoglia l’aria fredda dal piano terra ai piani superiori, permettendo il raggiungimento di una temperatura uniforme. SISTEMA DI CLIMATIZZAZIONE (AC) Un condizionatore d’aria distribuisce la temperatura in vari modi. Il ventilatore BONECO Air Shower può essere utilizzato per spostare l’aria calda verso l’impianto di cli- matizzazione. Ciò può essere fatto direttamente o indiret- tamente tramite la circolazione dell’aria, come mostrato in questa immagine. ARIA FRESCA Il ventilatore BONECO Air Shower aiuta a ottenere una migliore ventilazione all’interno. Se non è possibile cre- are una ventilazione trasversale, convogliare l’aria fresca direttamente dalla finestra al locale desiderato.64
Scollegare sempre la spina del BONECO Air Shower prima di iniziare la pulizia! In caso contrario si pos- sono provocare scosse elettriche e lesioni mortali! Non pulire mai con alcol né detergenti corrosivi.
PULIZIA DELL’ALLOGGIAMENTO
Tutti i ventilatori BONECO Air Shower sono progettati per un funzionamento a bassa manutenzione, anche dopo pa- recchi anni di utilizzo. Nella maggior parte dei casi, sarà sufficiente pulirli con un panno asciutto. Se è presente sporco ostinato, pulire l’alloggiamento con un panno umido. Aggiungere all’acqua una piccola quan- tità di detersivo per piatti.
PULIZIA DELLE PALE DEL VENTILATORE
1. Inclinare l’unità di ventilazione verso l’alto e allentare
la vite di sicurezza.
2. Rimuovere la griglia anteriore ruotando leggermente
in senso antiorario.
3. Svitare in senso orario la vite di sicurezza posta nel
4. Rimuovere le pale del ventilatore e pulirle con un
5. Rimontare l’unità seguendo i passaggi in ordine in-
6. Fissare la griglia anteriore utilizzando la vite di si-
curezza. In tale operazione, prestare attenzione alla posizione della vite sulla griglia anteriore.65
SMONTAGGIO E CONSERVAZIONE
N.B.: I componenti del connettore rimovibile sono staccabili. Quando l’unità viene spostata in una nuova ubicazione, smontare l’unità nelle sue parti staccabili, trasportarle singolarmente all’ubicazione desiderata e poi rimontare il tutto. Il modo più semplice e più efficace di conservare il prodotto è utilizzare l’imballo originale. Conservare il ventilatore BONECO Air Shower in un luogo asciutto.
