Produkttyp	BONECO Air Shower Säulenventilator
Modell	F235
Marke	BONECO
Versorgungsspannung	24 V DC
Stromverbrauch	1,5 - 22 W
Geräuschpegel	34 - 64 dB(A)
Max. Luftdurchsatz	1439 m³/h
Max. Luftgeschwindigkeit	273 m/min
Abmessungen (L × B × H)	375 × 375 × 1212 mm
Leergewicht	7,6 kg
Höhenverstellbar	Ja, bis zu 2 abnehmbare Säulen
Ausrichtung	Manuelle Neigung 270°
Anzahl der Leistungsstufen	32
Abschalttimer	Ja, in 1-Stunden-Schritten einstellbar
Einschalttimer	Ja, in 1-Stunden-Schritten einstellbar
Konnektivität	Bluetooth, BONECO healthy air App
App-Funktionen	Timer, Baby-Lock, Wetterbedingungen
Wartung	Reinigung des Gehäuses mit einem feuchten Tuch; abnehmbare Flügel zur Reinigung
Sicherheitshinweise	Vor der Reinigung Netzstecker ziehen; keine Alkohol- oder aggressiven Reinigungsmittel verwenden
Lieferumfang	Lüftereinheit, 2 Stützsäulen, Sockel, Bedienungsanleitung

Häufig gestellte Fragen - F235 BONECO

Wie stelle ich den Abschalttimer am BONECO F235 Ventilator ein?

Schalten Sie das Gerät ein, wählen Sie die gewünschte Lüftungsstufe, drücken Sie dann die Taste ⏻ 3 Sekunden lang, bis Oh blinkt. Drehen Sie den Regler, um die Stundenanzahl einzustellen. Nach 5 Sekunden ohne Eingriff wird der Wert gespeichert und das Timersymbol angezeigt.

Kann ich den Ventilator ohne Stützsäulen verwenden?

Ja, die Lüftereinheit kann ohne Säule, mit einer oder zwei Stützsäulen verwendet werden. Die Höhe ist an Ihre Bedürfnisse anpassbar.

Wie verbinde ich den Ventilator mit der BONECO-App?

Stellen Sie sicher, dass Bluetooth auf Ihrem Smartphone aktiviert ist. Starten Sie die BONECO healthy air App und folgen Sie den Kopplungsanweisungen. Das Smartphone muss sich beim Koppeln im selben Raum wie der Ventilator befinden.

Wie hoch ist der maximale Geräuschpegel des BONECO F235?

Der maximale Geräuschpegel beträgt bei voller Leistung 64 dB(A). Bei minimaler Leistung sind es 34 dB(A).

Wie reinige ich die Ventilatorflügel?

Neigen Sie die Lüftereinheit nach oben, lösen Sie die Sicherheitsschraube und entfernen Sie den Frontgrill. Lösen Sie die mittlere Schraube, entfernen Sie die Flügel und reinigen Sie diese mit einem feuchten Tuch. Bauen Sie in umgekehrter Reihenfolge wieder zusammen. Ziehen Sie vor der Reinigung immer den Netzstecker.

Kann der Ventilator mit einer Klimaanlage verwendet werden?

Ja, es wird empfohlen, den Ventilator auf die Klimaanlage auszurichten, um die kühle Luft gleichmäßig im Raum zu verteilen und so die Kühleffizienz zu verbessern.

Wie deaktiviere ich die Bluetooth-Funktion?

Drücken Sie die Taste ⏻ 5 Sekunden lang, bis bt blinkt. Drehen Sie den Regler, um -- auszuwählen, und drücken Sie ⏻ zur Bestätigung. Zum Reaktivieren wiederholen Sie den Vorgang.

Wie hoch ist der Stromverbrauch des BONECO F235?

Der Verbrauch variiert von 1,5 W im Minimalbetrieb bis 22 W bei voller Leistung.

Wie setze ich den Ventilator auf Werkseinstellungen zurück?

Drücken Sie die Taste ⏻ 10 Sekunden lang, bis fd blinkt. Alle Einstellungen werden gelöscht und die Werkseinstellungen wiederhergestellt. Nach dem Zurücksetzen müssen Sie die App erneut verbinden.

Ist der Ventilator für hohe Räume geeignet?

Ja, richten Sie den Ventilator nach oben, um eine Luftdusche zu erzeugen und die Temperatur zu homogenisieren, da warme Luft dazu neigt, unter der Decke zu stagnieren.

BEDIENUNGSANLEITUNG F235 BONECO

Lesen und behalten Sie diese Anleitung

Einleitung	6
Lieferumfang	6

Übersicht und Benennung der Teile 7

Inbetriebnahme

8

Bedienung	9
Bedienung	9
Ausrichtung	9
Höhe anpassen 9

Timer-Funktion	10
Verwendung	10
OFF-Timer einstellen 10
ON-Timer einstellen 10

Das bietet Ihnen die BONECO-App 11

Über die BONECO-App 11
Leistungsumfang	11

Bluetooth und Werkseinstellungen 12

Bluetooth ausschalten 12
Werkseinstellungen	12

Bezugsquelle der BONECO-App 13

BONECO-App für iOS 13

App für Android 13

Verbinden der App mit BONECO F225 – F235 14

Vorbereitungen	14
Koppelung	14

Tipps zur Positionierung 15

Hinweise zur Leistung	15
Klimaanlage	15
Frischluft	15
Mehrere Stockwerke	15
Hohe Räume	15

Reinigung 16

Sicherheitshinweise	16
Gehäuse reinigen	16
Lüfterflügel reinigen	16

Demontage und Aufbewahrung 17

Demontage und Aufbewahrung

17

TECHNISCHE DATEN

Technische Daten*

Typ BONECO F225-BONECO F235

Netzspannung 24V DC

Leistungsaufnahme 1.5–22 W

Betriebsgeräusch 34–64 dB(A)

Luftstrom 1439 m

^3/h (max. Stufe)

Luftgeschwindigkeit 273 m/min (max. Stufe)

Abmessungen L×B×H	BONECO F225	375 × 375 × 852 mm (mit einem Verbindungsstück)
	BONECO F235	375 × 375 × 1212 mm (mit zwei Verbindungsstücken)
Leergewicht	BONECO F225 6.0 kg
	BONECO F235 7.6 kg

* Änderungen vorbehalten

EINLEITUNG

GESCHÄTZTER KUNDE

Wir gratulieren Ihnen zum Kauf eines BONECO Air Shower Ventilators. Diese leistungsfähigen Geräte passen sich nahtlos an Ihre Bedürfnisse an. An heissen Tagen sorgen sie auf den unteren Leistungsstufen für eine angenehme Brise in Ihrem Heim. Wenn Sie hingegen eine Klimaanlage einsetzen, verteilt das kraftvolle Gebläse die Luft im ganzen Raum, um eine gleichmässige Temperatur zu gewährleisten.

Bei der Entwicklung des BONECO Air Shower Ventila tors standen der wartungsarme Betrieb und die Langlebig keit im Vordergrund. Die einzigartig geformten Lüfterflügel erzeugen einen gleichmässigen Luftstrom bei minimalem Energiebedarf, was auch der Umwelt zugutekommt. Das elegante Design harmoniert ausserdem mit jedem Wohnstil, sodass Sie Ihren BONECO Air Shower Ventilator das ganze Jahr über einsetzen können.

Wir wünschen Ihnen viel Freude mit Ihrem neuen BONECO Air Shower Ventilator!

LIEFERUMFANG

BONECO Lüftereinheit Trennbares Verbindungs- stück (F225: 1×/ F235: 2×)

Netzteil Anleitung Sicherheitshinweise

BONECO F225 und BONECO F235 unterscheiden sich nur im Lieferumfang, der beim BONECO F235 aus einem zweiten Verbindungsstück besteht.

Sie können die Lüftereinheit mit einem, zwei oder auch ohne Verbindungsstück verwenden – individuell abgestimmt auf Ihre Bedürfnisse.

ÜBERSICHT UND BENENNUNG DER TEILE

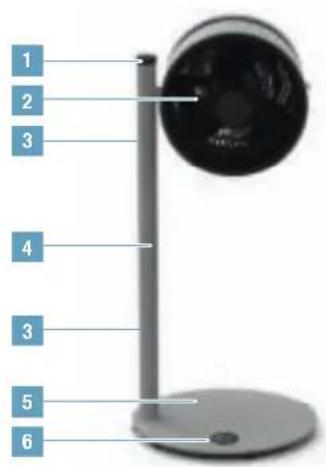

1 2 3 4 3 5 6

BONECO F225
Air Shower Ventilator

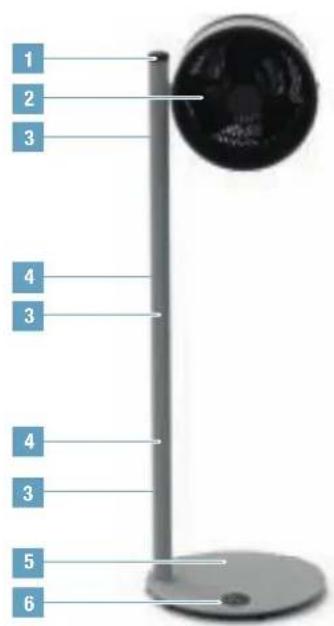

1 2 3 4 3 4 3 5 6

BONECO F235
Air Shower Ventilator

1 ON-OFF/Leistungsregler
2 Lüftereinheit
3 Entriegelung
4 Trennbares Verbindungsstück
5 Standfuss mit Netzkabel
6 Display

INBETRIEBNAHME

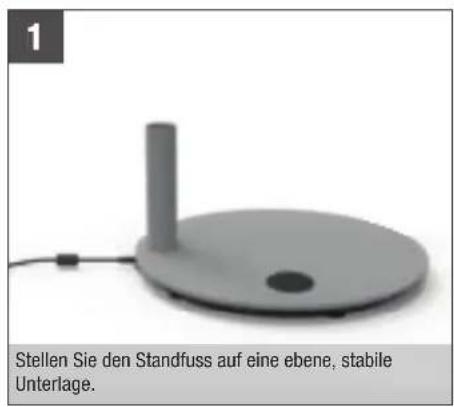

1 Stellen Sie den Standfuss auf eine ebene, stabile Unterlage.

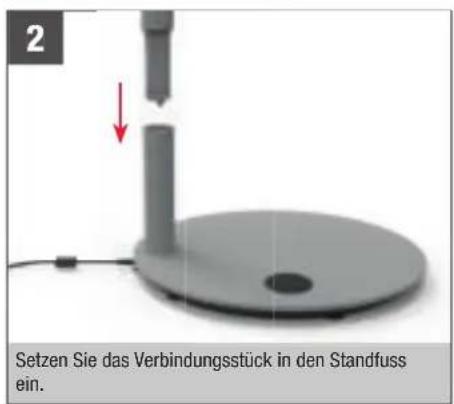

2 Setzen Sie das Verbindungsstück in den Standfuss ein.

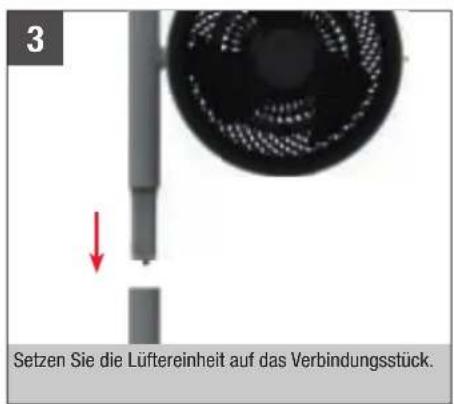

3 Setzen Sie die Lüftereinheit auf das Verbindungsstück.

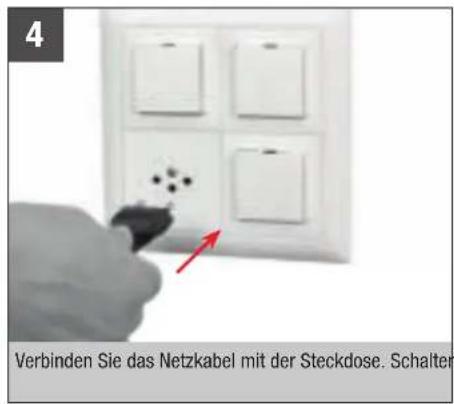

4 Verbinden Sie das Netzkabel mit der Steckdose. Schalten

5 e das Gerät mit einem Druck auf den Regler ein.

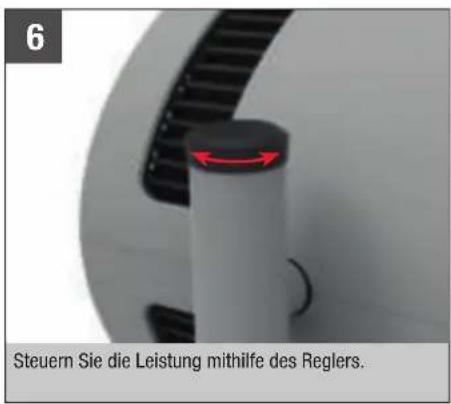

6 Steuern Sie die Leistung mithilfe des Reglers.

BEDIENUNG

BEDIENUNG

Alle BONECO Air Shower Ventilatoren sind auf die einfachste Bedienung ausgelegt. Die Leistung wird in 32 Stufen über einen einzelnen Regler gesteuert.

AUSRICHTUNG

Entsprechend der individuellen Wohnsituation (Fenster, Klimaanlage usw.) lässt sich die Lüftereinheit manuell um 270 Grad neigen.

Die Lüftereinheit lässt sich nicht um 360 Grad drehen.

HÖHE ANPASSEN

Alle elektrischen Komponenten sind vollständig im Verbindungsstück integriert. Deshalb können Sie die Höhe jederzeit anpassen, indem Sie Verbindungsstücke hinzufügen oder nach Entriegelung über den Druckknopf durch Ziehen entfernen.

Aus Sicherheitsgründen dürfen maximal zwei Verbindungsstücke gleichzeitig verwendet werden (F235).

Mit der Timer-Funktion können Sie festlegen, wie lange der BONECO F225–F235 laufen soll, bevor er sich automatisch abschaltet (OFF-Timer).

Alternativ können Sie festlegen, nach welcher Zeit sich das Gerät automatisch einschaltet (ON-Timer). Verwenden Sie diese Funktion zum Beispiel, um den BONECO F225–F235 vor Ihrer Rückkehr zu aktivieren, damit Sie zu Hause ein optimales Wohnklima erwartet.

OFF-TIMER EINSTELLEN

1. Schalten Sie das Gerät mit der Taste ☐ ein.
2. Wählen Sie die gewünschte Lüfterstufe.
3. Drücken Sie 3 Sekunden lang die Taste ⏻, bis im Display die Anzeige «Oh» blinkt.

1. Verwenden Sie den Regler, um die Stunden bis zum Ausschalten einzustellen. Nach etwa 5 Sekunden ohne Eingabe wird der gewählte Wert übernommen und im Display wird das TIMER-Symbol angezeigt.

Das Gerät läuft für die angegebene Zeit und schaltet sich dann aus.
5. Um den Timer vorzeitig zu beenden, drücken Sie 3 Sekunden lang die Taste ⏻ und wählen «Oh». Alternativ können Sie das Gerät mit der Taste ⏻ ausschalten.

ON-TIMER EINSTELLEN

1. Schalten Sie das Gerät mit der Taste ☐ aus.
2. Drücken Sie 3 Sekunden lang die Taste ⏻, bis «Oh» im Display blinkt.

1. Verwenden Sie den Regler, um die Stunden bis zum Einschalten einzustellen. Nach etwa 5 Sekunden ohne Eingabe wird der gewählte Wert übernommen und im Display die verbleibende Dauer in Stunden angezeigt.

1. Wählen Sie die gewünschte Lüfterstufe.
   Das Gerät schaltet sich nach der definierten Zeit ein und arbeitet in der gewählten Lüfterstufe.
2. Um den ON-Timer vorzeitig zu deaktivieren, drücken Sie für 3 Sekunden lang die Taste ⏻ und wählen Sie «Oh». Alternativ können Sie das Gerät mit der Taste ⏻ einschalten.

DAS BIETET IHNEN DIE BONECO-APP

ÜBER DIE BONECO-APP

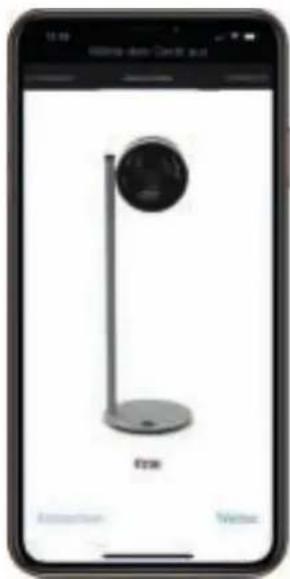

Die App «BONECO healthy air» wird zur Steuerung des BONECO F225 – F235 verwendet und ermöglicht es Ihnen, sein ganzes Potenzial auszuschöpfen. Die App bietet Funktionen wie Timer oder die Vorgabe der Lüfterstufe.

LEISTUNGSUMFANG

ON-Timer Das Gerät schaltet sich nach einer bestimmten Zeit ein

OFF-Timer Das Gerät schaltet sich nach einer bestimmten Zeit aus

Baby-Lock Sperrfunktion des Drehreglers

Wetter Zeigt das aktuelle Wetter und Aussentemperatur an

BLUETOOTH UND WERKSEINSTELLUNGEN

BLUETOOTH AUSSCHALTEN

1. Drücken Sie 5 Sekunden lang die Taste ⏻, bis die Anzeige «bt» (Bluetooth) im Display blinkt.

1. Drehen Sie den Regler nach links oder rechts, bis das Display «--» zeigt.

1. Drücken Sie die Taste Ⓔ, um Bluetooth auszuschalten.
2. Um Bluetooth zu reaktivieren, drücken Sie erneut für 5 Sekunden die ⏻-Taste, bis «bt» blinkt. Bluetooth ist nun wieder aktiviert.

WERKSEINSTELLUNGEN

Nach dem Zurücksetzen muss das Gerät erneut mit der BONECO-App gekoppelt werden, damit es fern-gesteuert werden kann.

1. Drücken Sie 10 Sekunden lang die Taste ⏻, bis die Anzeige «fd» (Factory default) im Display blinkt.

1. Alle Einstellungen werden gelöscht und das Gerät wird auf die Werkseinstellung zurückgesetzt.

BEZUGSQUELLE DER BONECO-APP

BONECO-APP FÜR IOS

Suchen Sie im App Store nach «BONECO healthy air» oder scannen Sie den untenstehenden QR-Code. Für die Erkennung des QR-Codes unter iOS 10 oder älter muss dazu eine entsprechende App installiert sein. Unter iOS 11 und neuer wird der QR-Code automatisch erkannt, wenn Sie die Kamera darauf richten.

APP FÜR ANDROID

Suchen Sie im Google Play Store nach «BONECO healthy air» oder scannen Sie den untenstehenden QR-Code. Für die Erkennung des QR-Codes muss auf Ihrem Gerät eine entsprechende App installiert sein.

VERBINDEN DER APP MIT BONECO F225 - F235

VORBEREITUNGEN

• Stellen Sie sicher, dass Bluetooth an Ihrem Smartphone aktiviert ist.
• Achten Sie bei der Koppelung darauf, dass sich das Smartphone im selben Raum befindet, wie der BONECO F225–F235.

Nach erfolgreicher Koppelung können Sie mit Ihrem Smartphone den BONECO F225 – F235 im selben Raum oder sogar in einem anliegenden Raum steuern. Die maximale Distanz zwischen Smartphone und BONECO F225 – F235 hängt jedoch von den baulichen Gegebenheiten ab.

KOPPELUNG

1. Überzeugen Sie sich, dass Bluetooth auf Ihrem Smartphone aktiviert ist.
2. Starten Sie die BONECO-App.
3. Folgen Sie den Anweisungen in der App.

TIPPS ZUR POSITIONIERUNG

HINWEISE ZUR LEISTUNG

Alle BONECO Air Shower Ventilatoren sind mit einem Hochleistungsgebläse ausgestattet, das grosse Luftmengen bewegen kann. Nutzen Sie dieses Potenzial: Leiten Sie die Luft gezielt in eine bestimmte Richtung, um ein ausge glichenes Raumklima zu schaffen. Die folgenden Beispiele dienen als Inspiration.

KLIMAANLAGE

Eine Klimaanlage verteilt die Temperaturen unterschiedlich. Verwenden Sie Ihren BONECO Air Shower Ventilator, um die warme Luft zur Klimaanlage zu bewegen. Das kann direkt geschehen, oder indem Sie die Luft zirkulieren lassen, so wie in dieser Abbildung.

Ihr BONECO Air Shower Ventilator hilft Ihnen, Räume besser zu lüften. Wenn sich kein Durchzug aufbaut, leiten Sie die frische Luft direkt vom Fenster in den gewünschten Raum.

Im Sommer kann es in den oberen Etagen heiss und stickig werden. Das starke Gebläse der BONECO Air Shower Ventilatoren bewegt die kühle Luft aus dem unteren Stockwerk nach oben, um einen Ausgleich zu schaffen.

In hohen, klimatisierten Räumen sinkt die kalte Luft nach unten, während sich die warme Luft an der Decke staut. Richten Sie den BONECO Ventilator senkrecht nach oben, um ein Luftduschegefühl zu erreichen.

Trennen Sie den BONECO Air Shower Ventilator immer vom Stromnetz, bevor Sie mit der Reinigung beginnen! Nicht beachtung kann zu Stromschlägen führen und Leben gefährden!
Verwenden Sie für die Reinigung keinen Alkohol und keine aggressiven Reinigungsmittel.

GEHÄUSE REINIGEN

Alle BONECO Air Shower Ventilatoren sind für den wartungsarmen Betrieb konzipiert – auch bei jahrelangem Einsatz. Meistens reicht für die Reinigung ein trockenes Tuch.

Bei hartnäckigem Schmutz reinigen Sie das Gehäuse mit einem feuchten Tuch. Geben Sie dem Wasser ein wenig Geschirrspülmittel bei.

LÜFTERFLÜGEL REINIGEN

1. Neigen Sie die Lüftereinheit senkrecht nach oben und lösen Sie die Sicherungsschraube.

1. Entfernen Sie das Frontgitter, indem Sie es ein wenig gegen den Uhrzeigersinn drehen.

1. Lösen Sie die Sicherungsschraube in der Mitte im Uhrzeigersinn.

1. Entfernen Sie die Lüfterflügel und reinigen Sie diese mit einem feuchten Tuch.
2. Bauen Sie das Gerät in der umge kehrten Reihenfolge zusammen.
3. Fixieren Sie das Frontgitter mit der Sicherungsschraube. Achten Sie dabei auf die Position der Schraube am Frontgitter.

DEMONTAGE UND AUFBEWAHRUNG

Beachten Sie, dass sich die flexiblen Verbindungsstücke leicht trennen lassen. Wenn Sie den Ventilator an einem anderen Ort aufstellen möchten, demon- tieren Sie alle Verbindungsstücke und bauen Sie das Gerät am gewünschten Ort wieder zusammen.

Die Lagerung ist am einfachsten und effizientesten, wenn Sie die Originalverpackung verwenden. Bewahren Sie den BONECO Air Shower Ventilator an einem trockenen Ort auf.

DEMONTAGE UND AUFBEWAHRUNG

1. Trennen Sie das Netzkabel von der Steckdose.

1. Drücken Sie den Entriegelungsknopf am oberen Verbindungsstück.

1. Enfernen Sie den Lüfter durch kräftiges Ziehen nach oben.

1. Drücken Sie den Entriegelungsknopf am unteren Verbindungsstück.

1. Enfernen Sie das Verbindungsstück von der Basis.

Disassembly and storage	33
Demontage und Aufbewahrung	33

TECHNICAL DATA

Technical data*

Model BONECO F225-BONECO F235

DEMONTAGE UND AUFBEWAHRUNG

Technische gegevens 69

Inleiding	70
Leveringsomvang	70

Voorbereidingen	78
Koppeling	78

Plaatsingstips 79

Technische gegevens*

Model BONECO F225-BONECO F235

Netspanning 24V DC

Förberedelser	158
Koppling	158

SIJOITTAMISEEN LIITTYVIÄ VIHJEITÄ

TEHOON LIITTYVÄT HUOMAUTUKSET

DET FÅR DU MED BONECO-APPEN

OM BONECO-APPEN

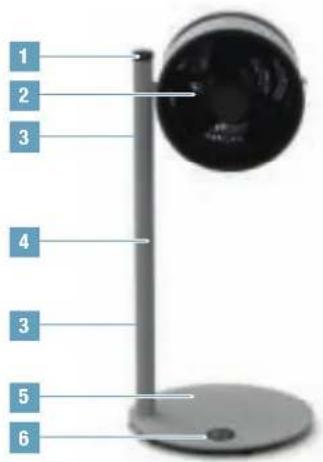

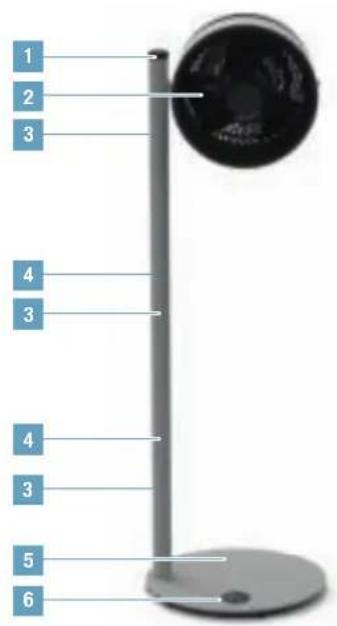

OVERSIKT OG NAVN PÅ DELER

1 2 3 4 3 5 6

BONECO F225
Air Shower-vifte

1 2 3 4 3 4 3 5 6

BONECO F235
Air Shower-vifte

1 ON-OFF/Styrkeregulator
2 Puhallinyksikkö
3 Knapp for opplåsning
4 Irrotettava tanko
5 Fotstykke med ledning
6 Display

OPPSTART

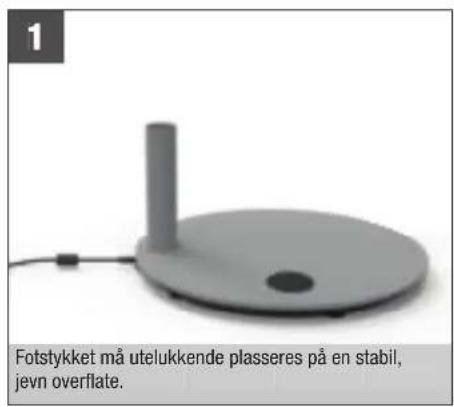

1 Fotstykket må utelukkende plasseres på en stabil, jevn overflate.

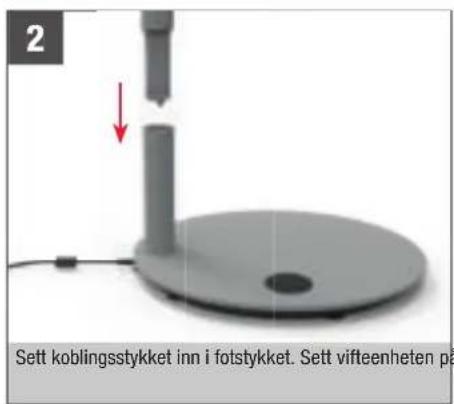

2 Sett koblingsstykket inn i fotstykket. Sett vifteenheten pa

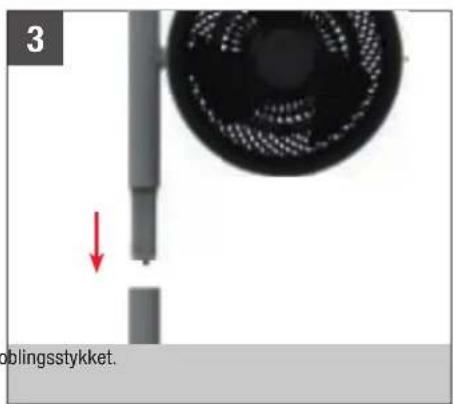

3 Oblingsstykket.

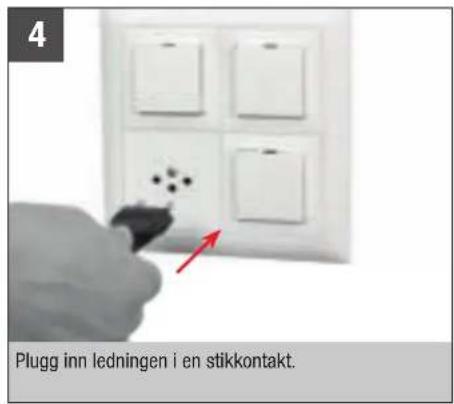

4 Plugg inn ledningen i en stikkontakt.
