F235 - Tuuletin BONECO - Ilmainen käyttöohje ja opas

Tuotetyyppi	BONECO Air Shower -pylvästuuletin
Malli	F235
Tuotemerkki	BONECO
Syöttöjännite	24 V DC
Sähkönkulutus	1,5–22 W
Äänitaso	34–64 dB(A)
Maksimi ilmavirta	1439 m³/h
Maksimi ilmannopeus	273 m/min
Mitat (L × S × K)	375 × 375 × 1212 mm
Tyhjäpaino	7,6 kg
Säädettävä korkeus	Kyllä, jopa 2 irrotettavaa pylvästä
Suuntaus	Manuaalinen kallistus 270°
Tehotasojen lukumäärä	32
Viiveaikainen sammutusajastin	Kyllä, säädettävissä 1 tunnin askelin
Viiveaikainen käynnistysajastin	Kyllä, säädettävissä 1 tunnin askelin
Yhteydet	Bluetooth, BONECO healthy air -sovellus
Sovelluksen toiminnot	Ajastimet, lapsilukko, säätiedot
Huolto	Kotelon puhdistus kostealla liinalla; siipipyörät irrotettavissa puhdistusta varten
Turvallisuusohjeet	Irrota verkkovirrasta ennen puhdistusta; älä käytä alkoholia tai voimakkaita puhdistusaineita
Toimituksen sisältö	Tuuletinyksikkö, 2 tukipylvästä, jalusta, käyttöohje

Usein kysytyt kysymykset - F235 BONECO

Kuinka asetan BONECO F235 -tuulettimen sammutusajastimen?

Kytke laite päälle, valitse haluamasi tuuletustaso, paina sitten ⏻-painiketta 3 sekunnin ajan, kunnes Oh vilkkuu. Käännä säädintä asettaaksesi tuntimäärän. Jos mitään ei tehdä 5 sekuntiin, arvo tallennetaan ja ajastimen kuvake tulee näkyviin.

Voinko käyttää tuuletinta ilman tukipylvästä?

Kyllä, tuuletinyksikköä voidaan käyttää ilman pylvästä, yhdellä tai kahdella tukipylväällä. Korkeus on mukautettavissa tarpeidesi mukaan.

Kuinka yhdistän tuulettimen BONECO-sovellukseen?

Varmista, että älypuhelimen Bluetooth on päällä. Käynnistä BONECO healthy air -sovellus ja seuraa yhdistämisohjeita. Älypuhelimen tulee olla samassa huoneessa tuulettimen kanssa yhdistämisen aikana.

Mikä on BONECO F235:n enimmäisäänitaso?

Enimmäisäänitaso on 64 dB(A) täydellä teholla. Pienimmällä teholla se on 34 dB(A).

Kuinka puhdistan tuulettimen siipipyörät?

Kallista tuuletinyksikköä ylöspäin, löysää turvaruuvi ja irrota etusäleikkö. Löysää keskusruuvi, irrota siipipyörät ja puhdista ne kostealla liinalla. Kokoa päinvastaisessa järjestyksessä. Irrota laite aina verkkovirrasta ennen puhdistusta.

Voiko tuuletinta käyttää ilmastoinnin yhteydessä?

Kyllä, on suositeltavaa suunnata tuuletin ilmastointilaitetta kohti, jotta viileä ilma leviää tasaisesti koko huoneeseen, mikä parantaa jäähdytyksen tehokkuutta.

Kuinka Bluetooth-toiminto poistetaan käytöstä?

Paina ⏻-painiketta 5 sekunnin ajan, kunnes bt vilkkuu. Käännä säädintä valitaksesi -- ja paina ⏻ vahvistaaksesi. Ota uudelleen käyttöön toistamalla toimenpide.

Mikä on BONECO F235:n sähkönkulutus?

Kulutus vaihtelee välillä 1,5 W (minimikäyttö) – 22 W (täysi teho).

Kuinka tuuletin palautetaan tehdasasetuksiin?

Paina ⏻-painiketta 10 sekunnin ajan, kunnes fd vilkkuu. Kaikki asetukset poistetaan ja tehdasasetukset palautetaan. Sinun on yhdistettävä sovellus uudelleen palautuksen jälkeen.

Soveltuuko tuuletin korkeakattoisiin huoneisiin?

Kyllä, suuntaa tuuletin ylöspäin luodaksesi ilmasuihkun ja tasoittaaksesi lämpötilaa, sillä lämmin ilma pyrkii kerääntymään kattoon.

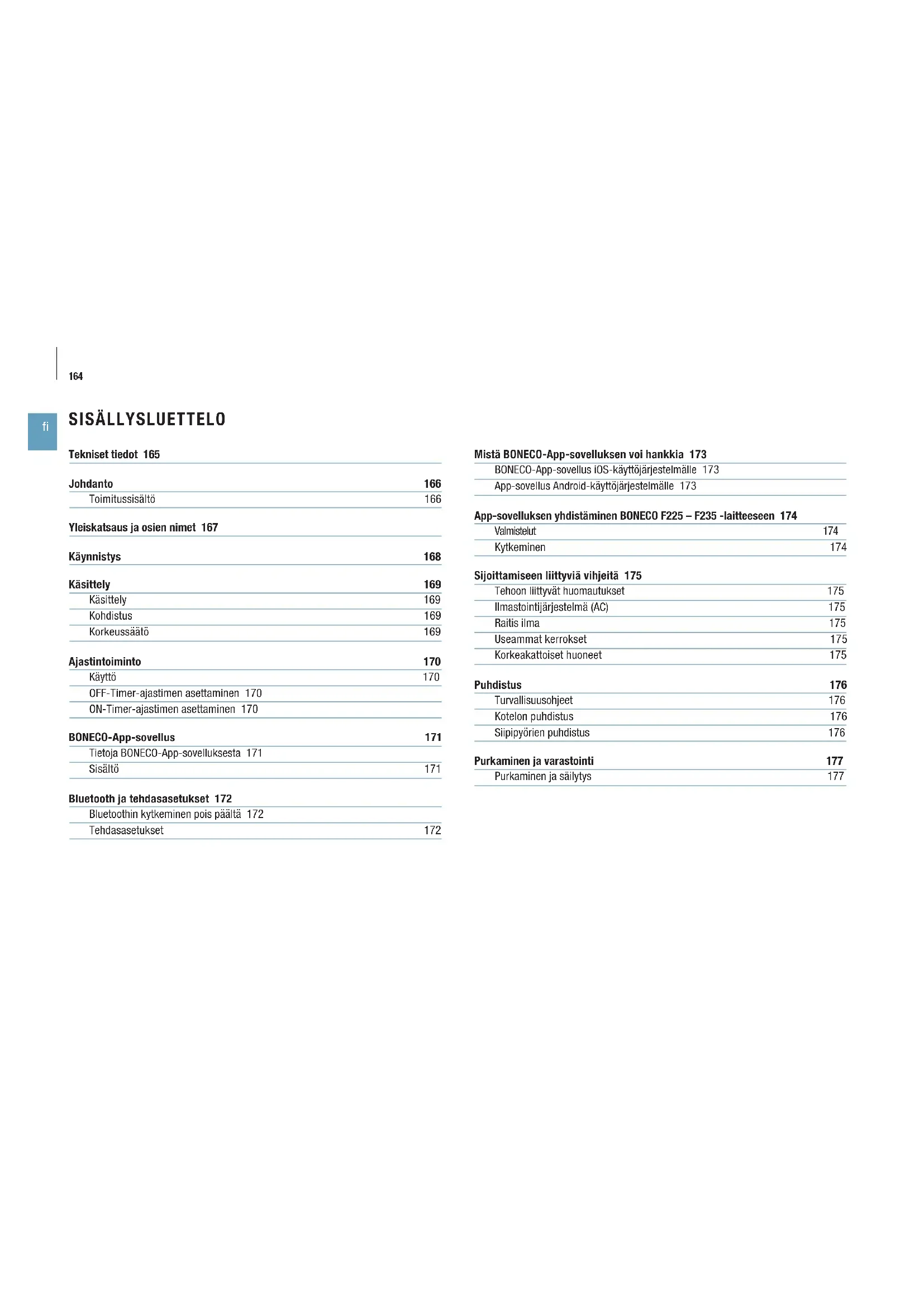

KÄYTTÖOHJE F235 BONECO

Johdanto	166
Toimitussisältö	166

Yleiskatsaus ja osien nimet 167

Käynnistys

168

Käsittely	169
Käsittely	169
Kohdistus	169
Korkeussäätö	169

Ajastintoiminto	170
Käyttö	170
OFF-Timer-ajastimen asettaminen 170
ON-Timer-ajastimen asettaminen 170

BONECO-App-sovellus	171
Tietoja BONECO-App-sovelluksesta 171
Sisältö	171

Bluetooth ja tehdasasetukset 172

Bluetoothin kytkeminen pois päältä 172
Tehdasasetukset	172

Mistä BONECO-App-sovelluksen voi hankkia 173

BONECO-App-sovellus iOS-käyttöjärjestelmälle 173

App-sovellus Android-käyttöjärjestelmälle 173

App-sovelluksen yhdistäminen BONECO F225 - F235 - laitteeseen 174

Valmistelut	174
Kytkeminen	174

Sijoittamiseen liittyviä vihjeitä 175

Tehoon liittyvät huomautukset	175
Ilmastointijärjestelmä (AC)	175
Raitis ilma	175
Useammat kerrokset	175
Korkeakattoiset huoneet	175

Puhdistus	176
Turvallisuusohjeet	176
Kotelon puhdistus	176
Siipipyörien puhdistus	176

Purkaminen ja varastointi	177
Purkaminen ja säilytys	177

TEKNISET TIEDOT

Tekniset tiedot*

Malli BONECO F225-BONECO F235

Verkkojännite 24V DC

Ottoteho 1.5–22 W

Käyttöääni 34–64 dB(A)

Ilmavirta 1439 m

^3 /h (maksimitaso)

Ilmanopeus 273 m/min (maksimitaso)

Mitat P × L × K	BONECO F225	375 × 375 × 852 mm (yksi liitinkappale)
	BONECO F235	375 × 375 × 1212 mm (kaksi liitinkappaletta)
Paino tyhjänä	BONECO F225 6.0 kg
	BONECO F235 7.6 kg

* Voivat muuttua

JOHDANTO

ARVOISA ASIAKAS,

onnittelut BONECO Air Shower -tuulettimen oston johdosta. Nämä tehokkaat yksiköt mukautuvat saumattomasti tarpeisiisi. Kun ne asetetaan alhaisemmille tehotasoille, ne tarjoavat miellyttävän ilmavirran kotiisi kuumina päivinä. Jos käytössä on ilmastointijärjestelmä, laitteen tehokas tuuletin jakaa ilman tasaisesti koko huoneeseen yhdenmukaisen lämpötilan takaamiseksi.

BONECO Air Shower -tuulettimen kehityksen tärkeimpinä tavoitteina olivat alhainen huollon tarve sekä kestävyys. Siipipyörän ainutlaatuinen muoto saa aikaan tasaisen ilmavirran minimaalisella energiankulutuksella, mikä on myös ympäristöystävällistä. Tyylikäs muotoilu sopii yhteen minkä tahansa sisustustylin kanssa, joten voit käyttää BONECO Air Shower -tuuletintasi koko vuoden läpi.

Toivomme, että pidät uudesta BONECO Air Shower -tuulettimestasi!

TOIMITUSSISÄLTÖ

BONECO-tuuletinyksikkö

Poistettava liitinkappale (F225: 1×/ F235: 2×)

Käyttöopas Turvallisuusohjeet

i BONECO F225 ja BONECO F235 eroavat toistaan vain siinä, että BONECO F235 sisältää toisenkin liitinkappaleen.

Voit käyttää tuuletinyksikköä yhdellä liitinkappaleella, toisella liitinkappaleella tai ilman liitinkappaleita. Yksikkö voidaan räätälöidä tarpeitteisi mukaisesti.

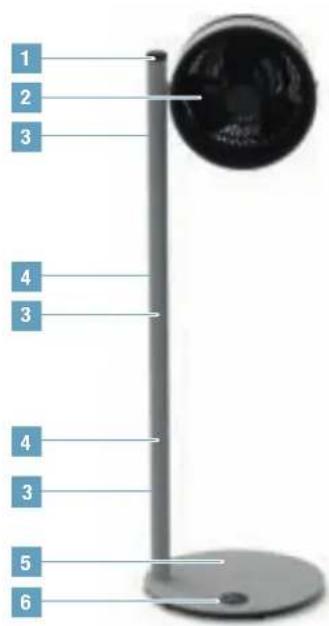

YLEISKATSAUS JA OSIEN NIMET

1 2 3 4 3 5 6

BONECO F225
Air Shower -tuuletin

1 2 3 4 3 4 3 5 6

BONECO F235
Air Shower -tuuletin

1 ON-OFF/Tehosäädin
2 Puhallinyksikkö
3 Lukituksen avaamispainike
4 Irrotettava tanko
5 Alusta virtajohdolla
6 Näyttö

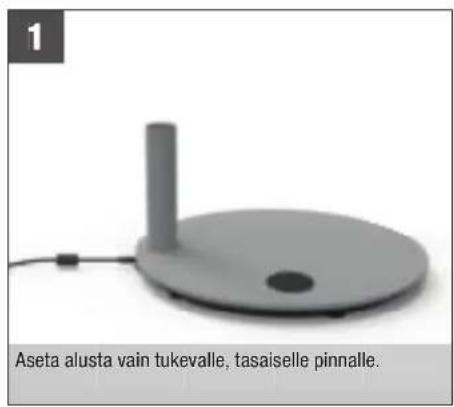

KÄYNNISTYS

2 Aseta liitinosa alustaan.

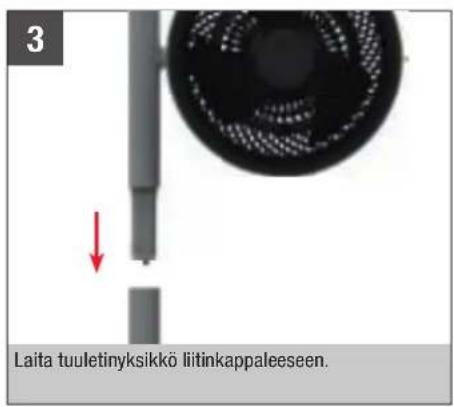

3 Laita tuuletinyksikkö liitinkappaleeseen.

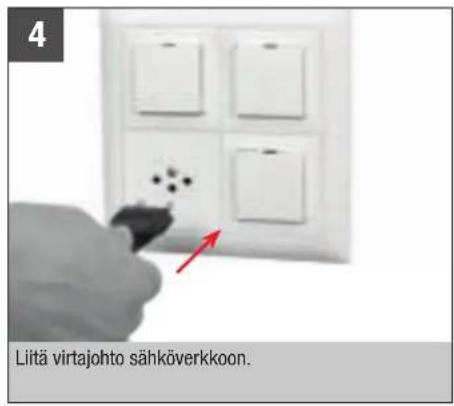

4 Liitä virtajohto sähköverkkoon.

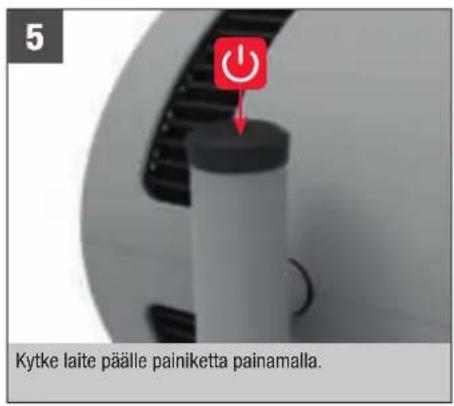

5 Kytke laite päälle painiketta painamalla.

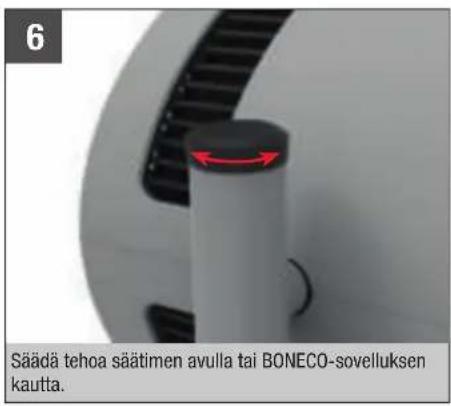

6 Säädä tehoa säätimen avulla tai BONECO-sovelluksen kautta.

KÄSITTELY

KÄSITTELY

Kaikki BONECO Air Shower -tuulettimet on suunniteltu helppoa käsittelyä varten. Teho säädetään 32 tasolla yhden ainoan säätimen avulla.

KOHDISTUS

Tuuletinyksikköä voidaan kallistaa manuaalisesti 270 astetta.

Tuuletinyksikkö ei pyöri täyttä 360 astetta.

KORKEUSSÄÄTÖ

Kaikki sähkökomponentit on integroitu kokonaan liittimeen. Voit sen vuoksi aina säätää korkeutta lisäämällä tankoja tai poistamalla niitä vetämällä sen jälkeen, kun olet avannut ensin painikkeen kautta lukituksen.

Turvallisuussyistä enintään kahden liitinkappaleen käyttö on sallittu kerrallaan (F235).

Ajastintoiminnolla voit määrittää, miten kauan BONECO F225–F235 -laitteen halutaan olevan toiminnassa, ennen kuin se kytkeytyy automaattisesti pois päältä (OFF-Timer).

Vaihtoehtoisesti voit määrittää, minkä ajan kuluttua haluat laitteen kytkeytyvän automaattisesti päälle (ON-Timer). Käytä tätä toimintoa esimerkiksi aktivoimaan BONECO F225–F235 ennen kotiinpaluutasi, jotta sinua odottaa kotona optimaalinen ilmankosteus.

OFF-TIMER-AJASTIMEN ASETTAMINEN

1. Kytke laite päälle ⏻-painikkeella.
2. Valitse haluttu puhallinteho.
3. Paina kolmen sekunnin ajan ⏻-painiketta, kunnes «Oh» vilkkuu näytössä.

1. Aseta säätimellä tunnit, joiden kuluttua haluat laitteen kytkeytyvän pois päältä. Kun viiteen sekuntiin ei tehdä mitään, valittu arvo otetaan käyttöön ja näyttöön tulee TIMER-kuvake.

Laite on käynnissä ilmoitetun ajan ja kytkeytyy sitten pois päältä.

1. Jos haluat pysäyttää ajastimen aikaisemmin, paina kolmen sekunnin ajan ⏻-painiketta ja valitse «Oh». Vaihtoehtoisesti voit myös kytkeä laitteen pois päältä ⏻-painikkeella.

ON-TIMER-AJASTIMEN ASETTAMINEN

1. Kytke laite pois päältä ⏻-painikkeella.
2. Paina kolmen sekunnin ajan ⏻-painiketta, kunnes näytössä vilkkuu «Oh».

1. Aseta säätimellä tunnit, joiden kuluttua haluat laitteen kytkeytyvän päälle. Kun viiteen sekuntiin ei tehdä mitään, valittu arvo otetaan käyttöön ja näyttöön ilmestyy jäljellä oleva aika tunteina.

1. Valitse haluttu puhallinteho.

Laite kytkeytyy päälle määritetyn ajan mukaisesti ja toimii valitulla puhallinteholla.
5. Jos haluat poistaa ON-Timer-ajastimen toiminnasta aikaisemmin, paina kolmen sekunnin ajan ⏻-painiketta ja valitse «Oh». Vaihtoehtoisesti voit myös kytkeä laitteen päälle ⏻-painikkeella.

BONECO-APP-SOVELLUS

TIETOJA BONECO-APP-SOVELLUKSESTA

"BONECO healthy air" -sovellusta käytetään BONECO F225 - F235 - laitteen ohjaamiseen. Sovellus sisältää erilaisia toimintoja, joita ovat esimerkiksi ajastin tai pu-hallintehon määritys.

SISÄLTÖ

Päällekytkentajastin Laite kytkeytyy tietyn ajan kuluttua päälle

Poiskytkentäajastin Laite kytkeytyy tietyn ajan kuluttua pois päältä

Baby-Lock Kiertosäätimen lukitustoiminto

Sää Näyttää sen hetkisen sään ja ulkolämpötilan

1. Paina kolmen sekunnin ajan ⏻-painiketta, kunnes «bt» (Bluetooth) vilkkuu näytössä.

1. Käännä säädintä vasemmalle tai oikealle, kunnes näytössä on «--».

1. Kytke Bluetooth voi päältä ⏻-painikkeella.
2. Voit aktivoida Bluetoothin uudelleen painamalla taas viiden sekunnin ajan ⏻-painiketta, kunnes «bt» vilkkuu. Bluetooth on nyt jälleen aktivoitu.

TEHDASASETUKSET

Palauttamisen jälkeen laite on yhdistettävä uudelleen BONECO-sovellukseen, jotta sen etäohjaus on mahdollista.

1. Paina kymmenen sekunnin ajan ⏻-painiketta, kunnes «fd» (factory default) vilkkuu näytössä.

1. Kaikki asetukset poistetaan ja laite palautetaan tehdasasetuksiin.

MISTÄ BONECO-APP-SOVELLUKSEN VOI HANKKIA

BONECO-APP-SOVELLUS IOS-KÄYTTÖJÄRJESTELMÄLLE

Etsi App Store -myymälästä "BONECO healthy air" tai skannaa alla oleva QR-koodi. Jotta QR-koodin tunnistaminen iOS 10 -käyttöjärjestelmässä tai sitä vanhemmassa versiossa olisi mahdollista, on älypuhelimessa oltava käytössä vastaava sovellus. iOS 11 -käyttöjärjestelmässä tai sitä uudemmassa versiossa QR-koodi tunnistetaan automaattisesti, kun suuntaat kameran koodia kohti.

APP-SOVELLUS ANDROID-KÄYTTÖJÄRJESTELMÄLLE

Etsi Google Play Store -myymälästä "BONECO healthy air" tai skannaa alla oleva QR-koodi. QR-koodin tunnistamista varten älypuhelimeen on oltava asennettu vastaava sovellus.

• Tarkista, että Bluetooth on aktivoitu älypuhelimessasi.
• Älypuhelimen on oltava kytkettäessä samassa huomeessa kuin BONECO F225 – F235.

Kytkemisen jälkeen voit ohjata BONECO F225 – F235 -laitetta älypuhelimellasi samassa huoneessa tai myös viereisessä huoneessa. Älypuhelimen ja BONECO F225 – F235 -laitteen suurin mahdollinen etäisys riippuu rakennusteknisistä seikoista.

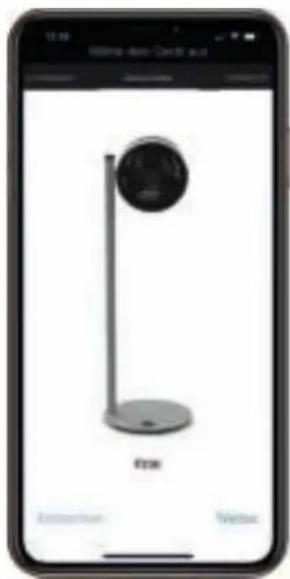

KYTKEMINEN

1. Varmista, että Bluetooth on aktivoitu älypuhelimes-sasi.
2. Käynnistä BONECO-sovellus.
3. Seuraa sovelluksessa näkyviä ohjeita.

Kaikki BONECO Air Shower -tuulettimet on varustettu suurtehopuhaltimella, joka kykenee siirtämään suuria määriä ilmaa. Näin hyödynnät tätä ominaisuutta: Ohjaa ilma tiettyyn suuntaan tasaisen huoneenlämmön saavuttamiseksi. Seuraavissa esimerkeissä esitetään, kuinka tämä tehdään.

ILMASTOINTIJÄRJESTELMÄ (AC)

Ilmastointilaite jakaa lämpötilan useilla tavoilla. Käytä BONECO Air Shower -tuuletinta lämpimän ilman siirtämiseen ilmastointijärjestelmää kohti. Tämä voidaan tehdä suoraan tai epäsuoraan ilmankierron avulla tässä kuvassa esitetysti.

BONECO Air Shower -tuuletin auttaa sinua saavuttamaan paremman ilmanvaihdon sisätiloissa. Jos läpivetoa ei saada aikaan, ohjaa raitista ilmaa suoraan ikkunasta haluamaasi huoneeseen.

Ylemmät kerrokset voivat olla kesällä kuumia ja hiostavia. Tehokas BONECO Air Shower -tuuletin ohjaa viileän ilman pohjakerroksesta useampii kerroksiin, mikä saa aikaan tasaisen lämpötilan.

Korkeakattoisissa ilmastoiduissa huoneissa kylmä ilma laskeutuu lattialle, kun taas lämmin ilma nousee kattoon. Suuntaa BONECO-tuuletin suoraan ylöspäin.

Irrota aina BONECO Air Shower -tuulettimen pistoke ennen puhdistuksen aloittamista! Tämän tekemättä jättäminen voi johtaa sähköiskuun ja kuolemaan!

Älä käytä puhdistukseen alkoholia sisältäviä tai syövytäviä puhdistusaineita.

KOTELON PUHDISTUS

Kaikki BONECO Air Shower -tuulettimet on suunniteltu vaatimaan vain vähän huoltoa myös usein vuosien käytön jälkeen. Useimmissa tapauksissa puhdistukseen voidaan käyttää kuivaa kangasta.

Jos kotelossa on itsepintaisia tahroja, puhdista se kostealla kankaalla. Lisää veteen pieni määrä astianpesuai-netta.

SIPIPYÖRIEN PUHDISTUS

1. Kallista tuuletinyksikköä ylöspäin ja irrota turvaruuvi.

1. Irrota etusäleikkö kiertämällä sitä hieman vastapäivään.

1. Avaa keskellä olevaa turvaruuvia kiertämällä sitä myötäpäivään.

1. Irrota siipipyörät ja puhdista ne kostealla kankaalla.

2. Kokoa yksikkö uudelleen suorittamalla vaiheet käänteisessä järjestyksessä.

3. Kiinnitä etusäleikkö turvaruuvilla. Kiinnitä huomiota etusäleikössä olevan ruuvin asentoon.

Huomaa, että poistettavat liitinkappaleet voidaan irrottaa. Kun laite siirretään uuteen paikkaan, pura se irrotettaviin osiin, kuljeta yksittäiset osat uuteen sijoituspaikkaan ja kokoa sitten uudelleen.

i Varastointi on helpointa ja tehokkaita, kun käytetään alkuperäistä pakkausta. Säilytä BONECO Air Shower -tuuletinta kuivassa paikassa.

PURKAMINEN JA SÄILYTYS

1. Irrota virtajohto pistorasiasta.

1. Paina ylemmässä tangossa olevaa lukituksen avauspainiketta.

1. Poista tuuletin voimakkaasti ylöspäin vetämällä.

1. Paina alemmassa tangossa olevaa lukituksen avauspainiketta.
