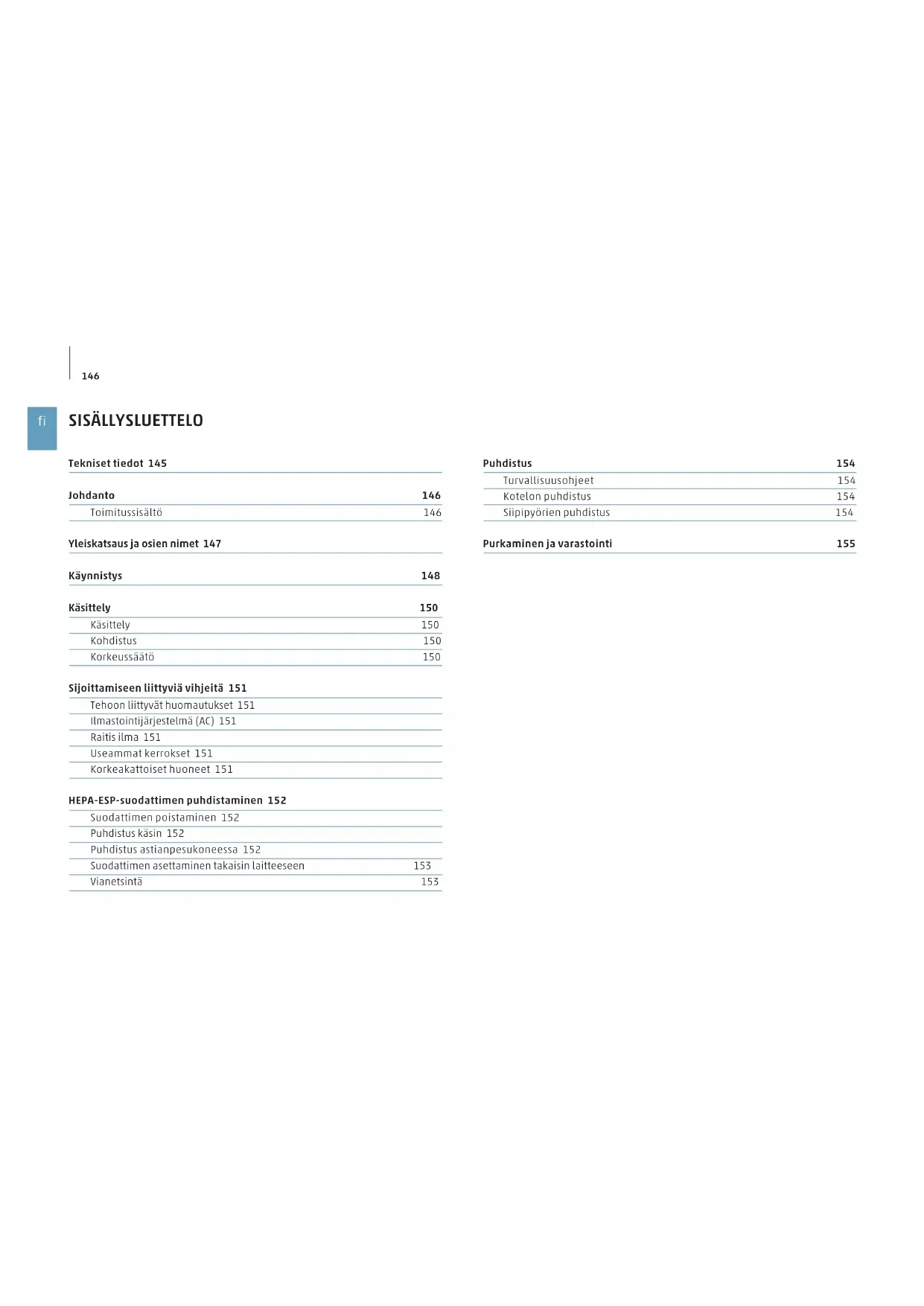

SISÄLLYSLUETTELO Tekniset tiedot 145 Johdanto 146 Toimitussisältö 146 Yleiskatsaus ja osien nimet 147 Käynnistys 148 Käsittely 150 Käsittely 150 Kohdistus 150 Korkeussäätö 150 Sijoittamiseen liittyviä vihjeitä 151 Tehoon liittyvät huomautukset 151 Ilmastointijärjestelmä (AC) 151 Raitis ilma 151 Useammat kerrokset 151 Korkeakattoiset huoneet 151 HEPA-ESP-suodattimen puhdistaminen 152 Suodattimen poistaminen 152 Puhdistus käsin 152 Puhdistus astianpesukoneessa 152 Suodattimen asettaminen takaisin laitteeseen 153 Vianetsintä 153 Puhdistus 154 Turvallisuusohjeet 154 Kotelon puhdistus 154 Siipipyörien puhdistus 154 Purkaminen ja varastointi 155147

TEKNISET TIEDOT TEKNISET TIEDOT* Malli BONECO F220CC – BONECO F230CC Verkkojännite 220 – 240V ~ 50Hz Ottoteho 33 W (maks.taso) Käyttöääni 60 dBA (maks.taso) Ilmavirta 900 m

/ h Mitat P × L × K BONECO F220CC 375 × 375 × 850 mm (yksi liitinkappale) BONECO F230CC 375 × 375 × 1210 mm (kaksi liitinkappaletta) Paino tyhjänä BONECO F220CC 8 kg BONECO F230CC 12.5 kg

JOHDANTO TOIMITUSSISÄLTÖ BONECO-tuuletinyksikkö Poistettava liitinkappale (F220CC: 1×/ F230CC: 2×) Alusta ja virtajohta Käyttöopas Turvallisuusohjeet ARVOISA ASIAKAS, Onnittelut BONECO ”Clean & Cool” -tuulettimen os- ton johdosta. Nämä tehokkaat yksiköt mukautuvat saumattomasti tarpeisiisi. Ne toimittavat aina te- hokkaan ilmanpuhdistuksen ja puhdistetun ilman miellyttävän viileän ilmavirran. Se on mahdollista HEPA-ESP-suodattimen ja UV-C-valon ansiosta. Täy- dellinen puhtaan ilman mahdollistava ratkaisu. BONECO ”Clean & Cool” -tuulettimen suunnittelussa tavoitteenamme oli kehittää tuulettimen ja puh

distimen optimaalinen yhdistelmä. Tämän mahdol- listi huipputason BONECO HEPA-ESP -suodattimen integrointi suurtehopuhaltimiimme. Toivomme, että pidät uudesta BONECO ”Clean & Cool” -tuulettimestasi! HEPA-ESP-suodatin149

”Clean & Cool” -tuuletin

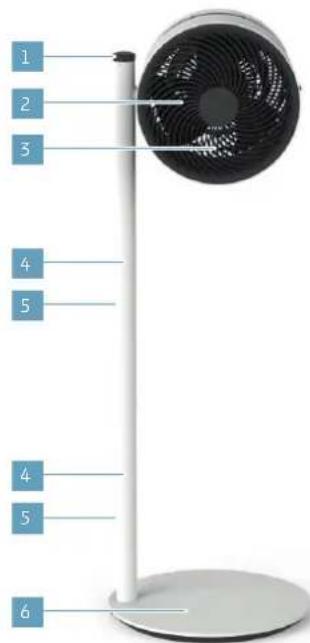

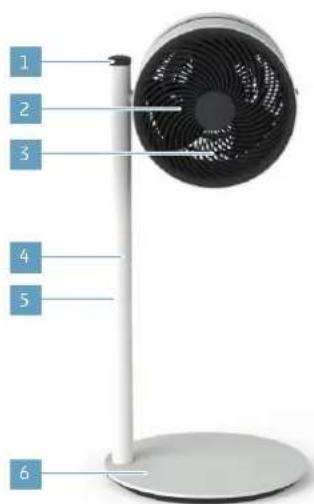

”Clean & Cool” -tuuletin 1 Tehosäädin 2 Tuuletinyksikkö 3 HEPA-ESP-suodatin 4 Lukituksen avaamispainike 5 Poistettava liitinkappale 6 Alusta ja virtajohto

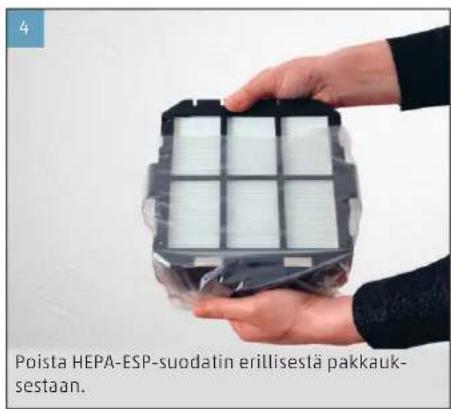

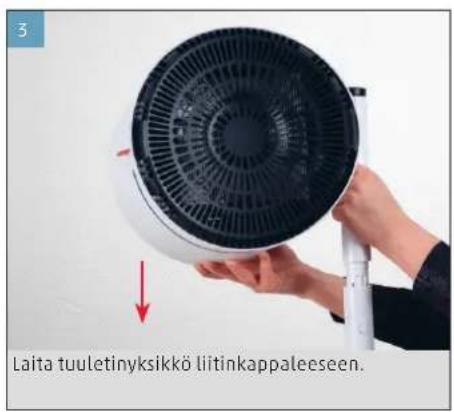

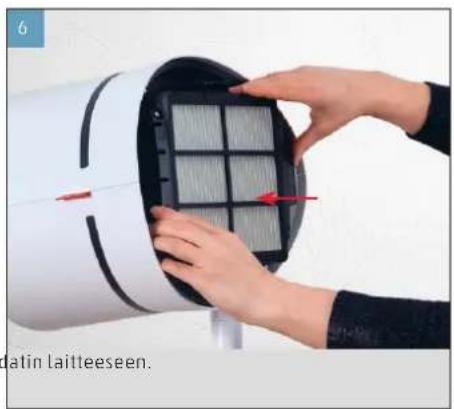

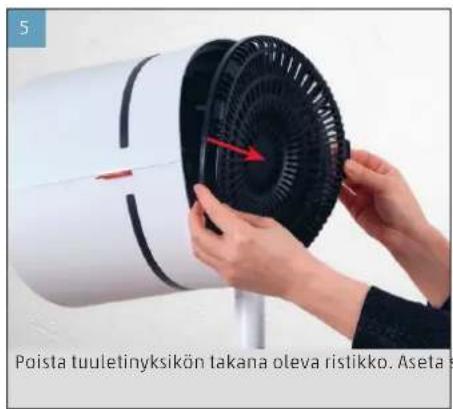

Aseta liitinosa alustaan. Laita tuuletinyksikkö liitinkappaleeseen. Poista HEPA-ESP-suodatin erillisestä pakkauk- sestaan. Aseta alusta vain tukevalle, tasaiselle pinnalle. Poista tuuletinyksikön takana oleva ristikko. Aseta suodatin laitteeseen.151

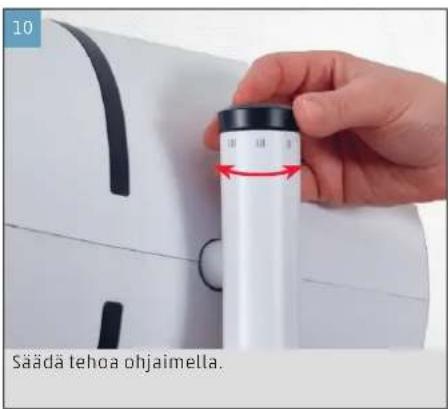

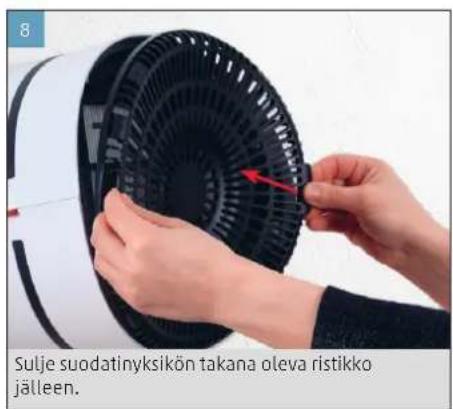

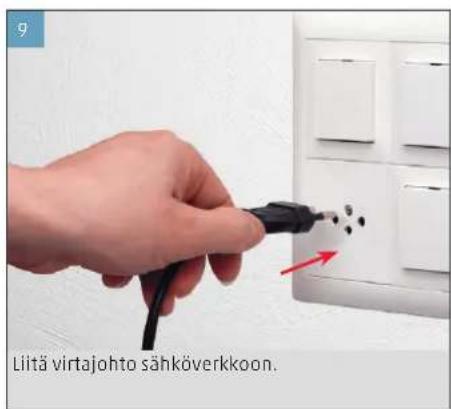

Sulje suodatinyksikön takana oleva ristikko jälleen. Liitä virtajohto sähköverkkoon. Säädä tehoa ohjaimella. Työnnä sitä paikoilleen, kunnes tunnet selvän napsahduksen. BONECO F220CC ja BONECO F230CC eroavat toistaan vain siinä, että BONECO F230CC sisäl- tää toisenkin liitinkappaleen. Voit käyttää tuuletinyksikköä yhdellä liitin- kappaleella, toisella liitinkappaleella tai ilman liitinkappaleita. Yksikkö voidaan räätälöidä tarpeitteisi mukaisesti. Aseta ristikko oikein paikoilleen, koska laite ei muuten kytkeydy päälle. Huomaa, että ensimmäisen muutaman mi- nuutin aikana saattaa kuulua hieman räti- sevää ääntä, kun tuuletin kytketään päälle ensim- mäisen kerran tai kun se on ollut pidemmän aikaa käyttämättä. Tämä johtuu HEPA ESP -suodattimeen muodostuvasta sähkövarauksesta, joka mahdollis- taa sen toiminnan erittäin tehokkaana ilmansuo- dattimena.152

KÄSITTELY KÄSITTELY Kaikki BONECO ”Clean & Cool” -tuulettimet on suun- niteltu helppoa käsittelyä varten. Tehoa säädetään neljällä tasolla yhtä ohjainta käyttäen:

0 › I › II › III › IIII

KOHDISTUS Tuuletinyksikköä voidaan kallistaa manuaalisesti 270 astetta. Tuuletinyksikkö ei pyöri täyttä 360 astetta. KORKEUSSÄÄTÖ Kaikki sähkökomponentit on integroitu kokonaan liittimeen. Voit sen vuoksi aina säätää korkeutta lisäämällä tankoja tai poistamalla niitä vetämäl- lä sen jälkeen, kun olet avannut ensin painikkeen kautta lukituksen. Turvallisuussyistä BONECO F230CC -laitteelle saa käyttää kerrallaan enintään kahta liitin- kappaletta ja BONECO F220CC -laitteelle enintään yhtä liitinkappaletta. 270°153

Kaikki BONECO ”Clean & Cool” -tuulettimet on va- rustettu suurtehopuhaltimella, joka kykenee siir- tämään suuria määriä ilmaa. Näin hyödynnät tätä ominaisuutta: Ohjaa ilma tiettyyn suuntaan tasai- sen huoneenlämmön saavuttamiseksi. Seuraavissa esimerkeissä esitetään, kuinka tämä tehdään. KORKEAKATTOISET HUONEET Korkeakattoisissa ilmastoiduissa huoneissa kyl

mä ilma laskeutuu lattialle, kun taas lämmin ilma nousee kattoon. Suuntaa BONECO-tuuletin suoraan ylöspäin. USEAMMAT KERROKSET Ylemmät kerrokset voivat olla kesällä kuumia ja hiostavia. Tehokas BONECO ”Clean & Cool” -tuuletin ohjaa viileän ilman pohjakerroksesta useampii ker

roksiin, mikä saa aikaan tasaisen lämpötilan. ILMASTOINTIJÄRJESTELMÄ (AC) Ilmastointilaite jakaa lämpötilan useilla tavoilla. Käytä BONECO ”Clean & Cool” -tuuletinta lämpimän ilman siirtämiseen ilmastointijärjestelmää kohti. Tämä voidaan tehdä suoraan tai epäsuoraan ilman- kierron avulla tässä kuvassa esitetysti. RAITIS ILMA BONECO ”Clean & Cool” -tuuletin auttaa sinua saa

vuttamaan paremman ilmanvaihdon sisätiloissa. Jos läpivetoa ei saada aikaan, ohjaa raitista ilmaa suoraan ikkunasta haluamaasi huoneeseen.154

1. Varmista, että laitteen pistoke on irrotettu pisto-

2. Kallista tuuletinta alaspäin ja poista takana ole

kevyesti sisään kummallakin kädelläsi, jotta suo

datin voidaan poistaa laitteesta.

1. Käytä pesuun PH-neutraalia puhdistusainetta

(10 g / 1000 ml) ja vettä, jonka lämpötila on 40 °C.

2. Huuhtele pesun jälkeen puhtaalla vedellä ja kui

vaa puhtaalla, pehmeällä kankaalla.

3. Jätä suodatin kuivaan paikkaan vähintään viiden

tunnin ajaksi, jotta se kuivuu varmasti kokonaan, ennen kuin se asetetaan takaisin tuuletinyksik

köön. PUHDISTUS ASTIANPESUKONEESSA Älä pese suodatinta yhdessä rasvaa sisältävi- en astioiden tai materiaalien kanssa. Käytä ainoastaan astianpesukoneeseesi so- pivia pH-neutraaleja pesuaineita. Älä aseta puhdistuslämpötilaa 70 °C suurem- maksi. Pese vain yhden pesujakson ja enintään kah- den tunnin ajan (kuivaus mukaan luettuna).

1. Laita suodatin astianpesukoneeseen.

2. Ota suodatin pois astianpesukoneesta ja tarkista,

onko siinä vikoja tai vääntyneitä kohtia. Älä laita viallista suodatinta takaisin laitteeseen.

3. Tarkista pesun jälkeen aina, että suodatin on

täysin kuiva. Jätä suodatin tarvittaessa kuivaan paikkaan enintään viiden tunnin ajaksi, jotta se kuivuu kokonaan, ennen kuin se asetetaan takai

4. Anna suodattimen aina jäähtyä huoneen lämpö

tilaan, ennen kuin asetat sen takaisin tuuletinyk- sikköön.155

1. Työnnä suodatinta paikoilleen, kunnes lukitus-

mekanismi napsahtaa ja kiinnittää suodattimen laitteeseen.

2. Sulje suodatinyksikön takana oleva ristikko jäl

leen. Aseta takana oleva ristikko oikein paikoil- leen, koska laite ei muuten kytkeydy päälle. VIANETSINTÄ Säännöllisessä käytössä suodatin tulisi puhdistaa vähintään kahden viikon välein. Kun suodatin on ollut jonkin aikaa puhdistamatta, siitä saattaa kuu

lua jatkuva napsahteleva ääni. Jos näin tapahtuu, suodatin on puhdistettava puhdistusohjeiden mu- kaisesti.156

PUHDISTUS TURVALLISUUSOHJEET Irrota aina BONECO ”Clean & Cool” -tuuletti- men pistoke ennen puhdistuksen aloittamis- ta! Tämän tekemättä jättäminen voi johtaa sähköis- kuun ja kuolemaan! Älä käytä puhdistukseen alkoholia sisältäviä tai syövyttäviä puhdistusaineita. KOTELON PUHDISTUS Kaikki BONECO ”Clean & Cool” -tuulettimet on suun- niteltu vaatimaan vain vähän huoltoa myös usein vuosien käytön jälkeen. Useimmissa tapauksissa puhdistukseen voidaan käyttää kuivaa kangasta. Jos kotelossa on itsepintaisia tahroja, puhdista se kostealla kankaalla. Lisää veteen pieni määrä as- tianpesuainetta.

SIIPIPYÖRIEN PUHDISTUS

1. Kallista tuuletinyksikköä ylöspäin ja irrota turva-

2. Irrota etusäleikkö kiertämällä sitä hieman vasta-

3. Avaa keskellä olevaa turvaruuvia kiertämällä

4. Irrota siipipyörät ja puhdista ne kostealla kan-

5. Kokoa yksikkö uudelleen suorittamalla vaiheet

käänteisessä järjestyksessä. Kun kiinnität etupuolen ristikon takaisin paikoil- leen ruuvilla, kiinnitä huomiota kahden puoliym- pyrän muotoisen merkinnän asentoon etupuolella ja varmista, että ne muodostavat täyden ympyrän.157

Huomaa, että poistettavat liitinkappaleet voidaan irrottaa. Kun laite siirretään uuteen paikkaan, pura se irrotettaviin osiin, kuljeta yksit- täiset osat uuteen sijoituspaikkaan ja kokoa sitten uudelleen. Varastointi on helpointa ja tehokkaita, kun käytetään alkuperäistä pakkausta. Säilytö BONECO ”Clean & Cool” -tuuletinta kuivassa paikas- sa.

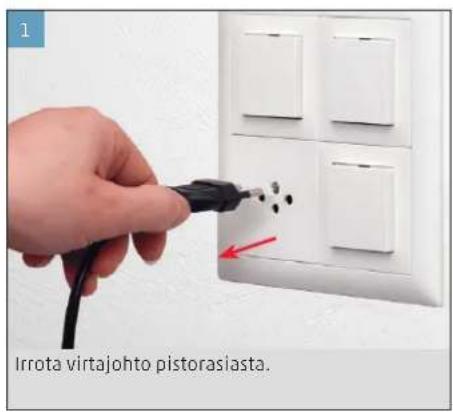

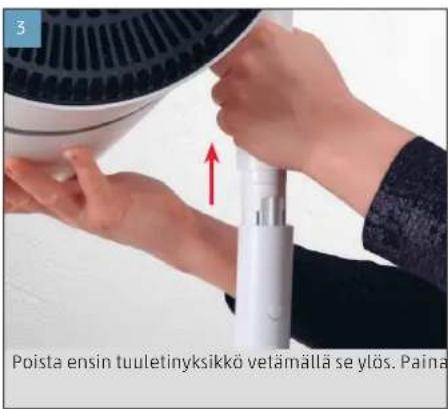

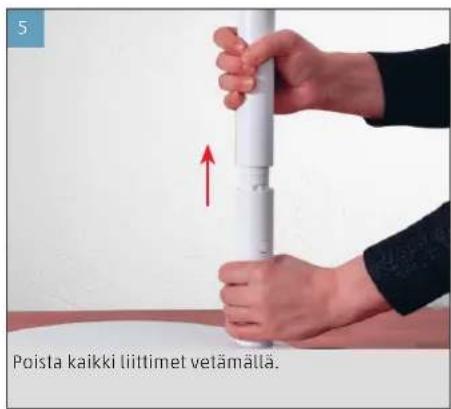

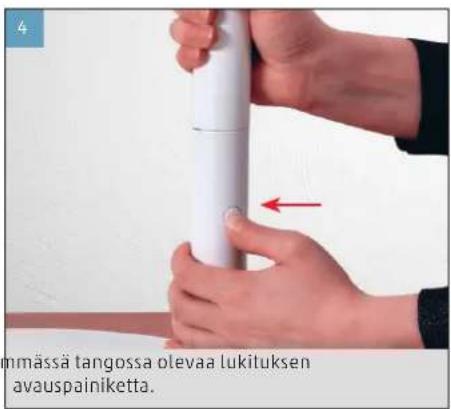

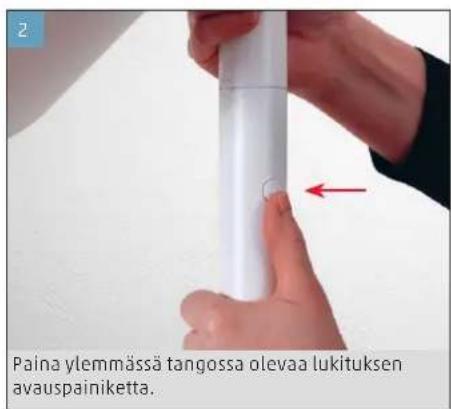

Irrota virtajohto pistorasiasta. Paina ylemmässä tangossa olevaa lukituksen avauspainiketta. Poista ensin tuuletinyksikkö vetämällä se ylös. Paina ylemmässä tangossa olevaa lukituksen avauspainiketta. Poista kaikki liittimet vetämällä.158 fi159
