Type de produit	Ventilateur purificateur d'air "Clean & Cool"
Dimensions (L × l × H)	375 × 375 × 1210 mm (avec deux colonnes de support)
Poids à vide	Environ 8.5 kg
Tension de réseau	220-240 V ~50 Hz
Consommation électrique	33 W (niveau max.)
Niveau sonore	60 dBA (niveau max.)
Débit d'air	900 m³/h
CADR (Clean Air Delivery Rate)	170 m³/h
Filtration	Filtre HEPA-ESP lavable + lumière UV-C
Nombre de vitesses	4 (0, I, II, III)
Orientation	Inclinable manuellement sur 270°
Hauteur ajustable	Oui, jusqu'à 2 colonnes de support (max.)
Contenu de la livraison	Unité de ventilation, 2 colonnes de support, socle avec cordon secteur, filtre HEPA-ESP, mode d'emploi, consignes de sécurité
Nettoyage du filtre	Lavage à la main (détergent PH neutre, eau 40°C) ou au lave-vaisselle (max 70°C, cycle 2h). Fréquence recommandée : toutes les 2 semaines
Nettoyage des pales	Démontables, nettoyage avec un chiffon humide
Stockage	Dans un endroit sec, de préférence dans l'emballage d'origine
Consignes de sécurité	Débrancher avant nettoyage, ne pas utiliser d'alcool ou de produits agressifs, ne pas dépasser 2 colonnes de support

FOIRE AUX QUESTIONS - F230CC BONECO

Comment installer le ventilateur Boneco F230CC ?

Insérez la ou les colonnes de support dans le socle. Placez l'unité de ventilation sur la colonne. Retirez le filtre HEPA-ESP de son emballage et enlevez la grille arrière. Insérez le filtre jusqu'au clic, puis refermez la grille. Branchez le cordon secteur et utilisez le régulateur pour choisir la puissance.

Comment nettoyer le filtre HEPA-ESP ?

Débranchez l'appareil. Inclinez le ventilateur vers le bas et retirez la grille arrière. Appuyez sur le mécanisme de verrouillage pour retirer le filtre. Lavez-le à la main avec un détergent au pH neutre (10 g/1 L d'eau à 40°C) ou au lave-vaisselle à 70°C max (cycle de 2h max). Rincez, séchez avec un chiffon doux, puis laissez sécher à l'air libre pendant au moins 5 heures avant de le réinsérer.

Puis-je laver le filtre au lave-vaisselle ?

Oui, à condition d'utiliser un liquide vaisselle au pH neutre, de régler la température à 70°C maximum et de limiter le cycle à 2 heures (séchage compris). Ne lavez pas le filtre en même temps que des plats gras. Après le lavage, vérifiez qu'il n'est pas endommagé et qu'il est complètement sec avant de le remettre en place.

Comment ajuster la hauteur du ventilateur ?

La hauteur se modifie en ajoutant ou retirant des colonnes de support. Pour retirer une colonne, appuyez sur le bouton de déverrouillage et tirez-la vers le haut. Le modèle F230CC accepte jusqu'à deux colonnes au maximum. L'unité de ventilation peut aussi être utilisée sans colonne, posée directement sur une surface.

Comment orienter le flux d'air ?

L'unité de ventilation peut être inclinée manuellement sur 270°. Pour diriger l'air, faites pivoter la tête du ventilateur dans la direction souhaitée. Notez qu'elle n'effectue pas une rotation complète de 360°.

Pourquoi l'appareil ne s'allume-t-il pas ?

Vérifiez que la grille arrière est correctement enclenchée : elle dispose d'un capteur de sécurité qui empêche le démarrage si elle est mal fixée. Assurez-vous également que le cordon d'alimentation est branché et que le régulateur de puissance n'est pas sur la position 0.

Quelle est la consommation électrique de ce ventilateur ?

La consommation électrique maximale est de 33 W, ce qui en fait un appareil très économique. Le niveau sonore max est de 60 dBA.

À quelle fréquence dois-je nettoyer le filtre ?

En utilisation normale, il est recommandé de nettoyer le filtre toutes les deux semaines. Un nettoyage régulier garantit un débit d'air optimal et prolonge la durée de vie du filtre. Si vous remarquez un bruit de craquement continu, c'est le signe qu'un nettoyage s'impose.

Que faire si le filtre fait un bruit de craquement ?

Un bruit de craquement indique que le filtre HEPA-ESP est encrassé. Débranchez l'appareil, retirez le filtre et nettoyez-le conformément aux instructions. Après séchage complet, réinsérez-le. Si le bruit persiste, vérifiez que le filtre est bien sec et correctement installé.

Puis-je utiliser l'appareil sans les colonnes de support ?

Oui, l'unité de ventilation peut être posée directement sur une surface plane sans colonne. Cela permet de l'utiliser comme un ventilateur de table. Veillez à ce que l'appareil soit stable et que la grille arrière soit bien fixée.

MODE D'EMPLOI F230CC BONECO

Lisez et enregistrez ces instructions

FR Veuillez respecter impérativement l'ensemble des consignes de sécurité (fournies séparéme nt dans le contenu de la livraison).

Caractéristiques techniques 33

Introduction	34
Contenu de la livraison 34

Vue d'ensemble et désignation des pièces 35

Mise en service 36

Utilisation	38
Utilisation	38
Orientation	38
Adaptation de la hauteur 38

Conseils pour le positionnement 39

Consignes relatives à la puissance 39

Système de climatisation 39

Air frais 39

Plusieurs étages 39

Pièces à haut plafond 39

Nettoyage du filtre HEPA ESP 40

Retrait du filtre 40
Nettoyage à la main 40
Nettoyage au lave-vaisselle	40
Réinsertion du filtre	41
Dépannage	41

Nettoyage 42

Consignes de sécurité	42
Nettoyage du boîtier	42
Nettoyage des pales du ventilateur	42

Démontage et conservation 43

CARACTÉRISTIQUES TECHNIQUES

CARACTÉRISTIQUES TECHNIQUES*

Type BONECO F220CC - BONECO F230CC
Tension de réseau 220-240V~50Hz
Consommation électrique 33 W (niveau max.)
Niveau sonore 60 dBA (niveau max.)
Débit d'air 900 m3/h
CADR 170 m3/h
Dimensions L×l×H	BONECO F220CC 375 × 375 × 850 mm (avec une colonne de support)
	BONECO F230CC 375 × 375 × 1210 mm (avec deux colonnes de support)
Poids à vide BONECO F220CC 8 kg

* Sous réserve de modifications

INTRODUCTION

CHER CLIENT,

Nous vous félicitons pour l'achat du ventilateur « Clean & Cool » de BONECO. Ces appareils performants s'adaptent parfaitement à vos besoins. Ils assurent, à tous les niveaux, une fonction de purification élevée de l'air et une agréable brise rafraîchissante d'air purifié. Ces avantages reposent sur le filtre HEPA-ESP et la lumière UV-C. La solution parfaite pour un air sain.

Lors du développement du ventilateur « Clean & Cool » de BONECO, nous nous sommes concentrés sur la création d'une combinaison optimale du ventilateur et du purificateur. Ceci a pu être réalisé grâce à l'intégration du filtre HEPA-ESP de pointe de BONECO dans nos ventilateurs haute performance.

Nous vous souhaitons beaucoup de moments heureux avec votre nouveau ventilateur BONECO « Clean & Cool »!

CONTENU DE LA LIVRAISON

Unité de ventilation BONECO

Colonne de support amovible (F220CC : 1×/ F230CC : 2×)

Socle avec cordon secteur

Filtre HEPA-ESP

Mode d'emploi Consignes de sécurité

VUE D'ENSEMBLE ET DÉSIGNATION DES PIÈCES

1 2 3 4 5 6

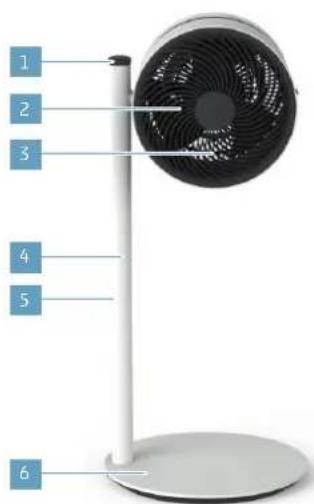

Ventilateur BONECO F220CC « Clean & Cool »

1 2 3 4 5 4 5 6

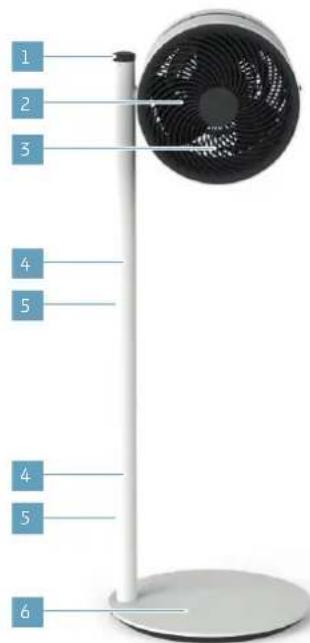

Ventilateur BONECO F230CC « Clean & Cool »

1 Régulateur de puissance
2 Unité de ventilation
3 Filtre HEPA ESP
4 Bouton de déverrouillage
5 Colonne de support amovible
6 Socle avec cordon secteur

MISE EN SERVICE

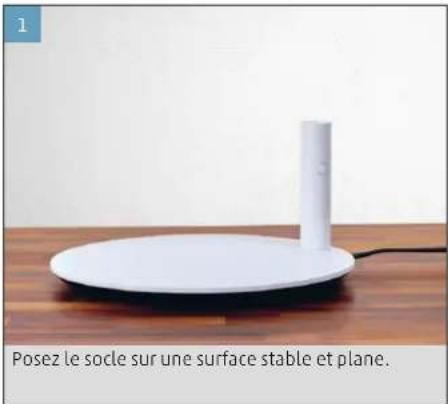

2 Introduisez la colonne de support dans le socle.

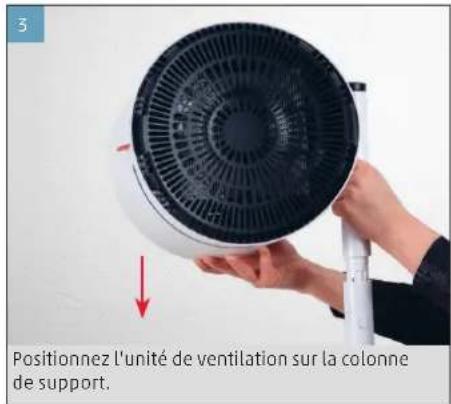

Positionnez l'unité de ventilation sur la colonne de support.

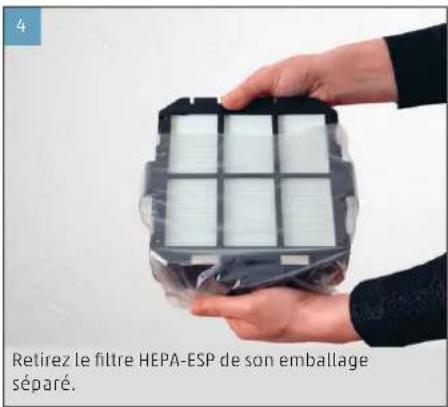

Retirez le filtre HEPA-ESP de son emballage séparé.

Enlevez la grille arrière de l'unité de ventilation. Plac

6 e filtre dans l'appareil.

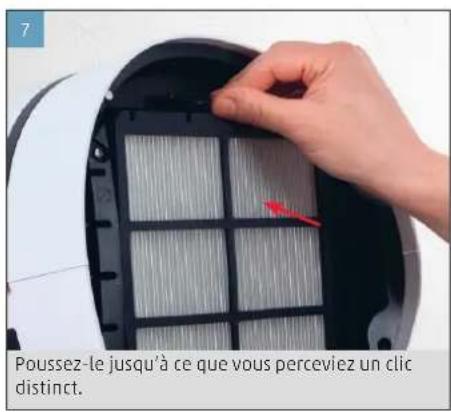

Poussez-le jusqu'à ce que vous perceviez un clic distinct.

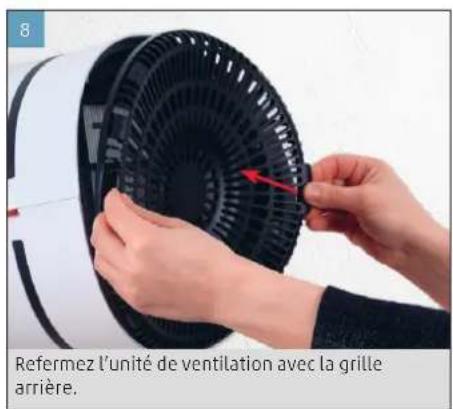

Refermez l'unité de ventilation avec la grille arrière.

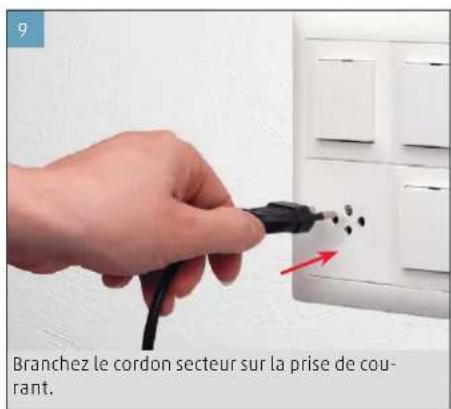

Branchez le cordon secteur sur la prise de courant.

10 Gérez la puissance au moyen du régulateur.

Veillez à placer la grille correctement, sinon l'appareil ne s'allumera pas.
Veuillez noter que lorsque vous allumez le ventilateur pour la première fois ou après une période de non-utilisation prolongée, vous pouvez entendre un léger crépitement pendant les premières minutes. C'est le filtre HEPA ESP gagnant une charge électrique qui lui permet de fonctionner comme un filtre à air hautement performant.

Le BONECO F220CC et le BONECO F230CC se distinguent uniquement par le contenu de la livraison, le BONECO F230CC étant composé d'une deuxième colonne de support. L'unité de ventilation s'utilise avec une ou deux colonnes de support, ou bien sans colonne de support. Elle peut être personnalisée en fonction de vos besoins.

UTILISATION

UTILISATION

Tous les ventilateurs BONECO « Clean & Cool » sont conçus pour permettre une utilisation extrêmement simple. Un régulateur unique permet de gérer la puissance selon quatre niveaux : 0 > I > II > III > III

ORIENTATION

L'unité de ventilation est inclinable manuellement de 270 degrés.

L'unité de ventilation n'eff ectue pas une rotation complète de 360 degrés.

ADAPTATION DE LA HAUTEUR

Tous les composants électriques sont intégrés de manière fixe dans la colonne de support. C'est pourquoi vous pouvez adapter la hauteur à tout moment; pour cela, il suffi t d'ajouter des colonnes de support ou, après les avoir déverrouillées à l'aide du bouton, de les enlever en tirant dessus.

Pour des raisons de sécurité, un maximum de deux colonnes de support peut être utilisé le BONECO F230CC et un maximum d'une pour NECO F220CC.

Tous les ventilateurs BONECO « Clean & Cool » sont équipés d'un ventilateur haute performance capable de déplacer de grandes quantités d'air. Exploitez ce potentiel : orientez l'air dans une direction précise pour créer un climat ambiant équilibré. Les exemples suivants ont pour vocation de vous inspirer.

SYSTÈME DE CLIMATISATION

Une climatisation répartit les températures différemment. Servez-vous de votre ventilateur BONECO « Clean & Cool » pour déplacer l'air chaud vers la climatisation. Cela peut se produire directement, ou en faisant circuler l'air comme sur cette illustration.

Votre ventilateur BONECO « Clean & Cool » vous aide à mieux aérer les pièces. En l'absence de courant d'air, dirigez l'air frais directement de la fenêtre dans la pièce souhaitée.

L'été, il peut faire très chaud et l'air peut devenir étouffant aux étages supérieurs. Le puissant ventilateur BONECO « Clean & Cool » dirige l'air frais de l'étage inférieur vers les étages supérieurs et uniformise ainsi la température.

PIÈCES À HAUT PLAFOND

Dans les pièces climatisées à haut plafond, l'air froid descend, tandis que l'air chaud est retenu au plafond. Dirigez le ventilateur BONECO vers le haut pour obtenir une sensation de douche d'air.

1. Vérifiez que l'appareil est débranché.
2. Inclinez le ventilateur vers le bas, puis retirez la grille arrière.

1. Appuyez légèrement sur le mécanisme de ver - rouillage du filtre HEPA ESP des deux mains pour le retirer de l'appareil.

1. Utilisez un détergent au PH neutre (10 g/1000 ml) dilué dans de l'eau à 40 °C pour le lavage.
2. Après le lavage, rincez à l'eau claire, puis séchez à l'aide d'un chiffon doux propre.
3. Laissez le filtre dans un endroit sec pendant au moins 5 heures afin d'être sûr qu'il est complètement sec avant de le replacer dans l'unité de ventilation.

NETTOYAGE AU LAVE-VAISSELLE

Ne lavez pas le filtre avec des plats ou des matériaux contenant des matières grasses ou de la graisse.
N'utilisez que des liquides vaisselle au PH neutre adaptés à votre lave-vaisselle.
Réglez la température de nettoyage à 70 °C au maximum.
N'effectuez qu'un cycle de lavage d'une durée maximale de 2 heures (séchage compris).

1. Placez le filtre dans le lave-vaisselle.

2. Retirez le filtre du lave-vaisselle, puis vérifiez si le filtre est endommagé ou déformé. Ne replacez pas un filtre endommagé dans l'appareil.

3. Après le lavage, vérifiez toujours que le filtre est parfaitement sec. Si nécessaire, laissez le filtre dans un endroit sec pendant une durée maximale de 5 heures afin d'être sûr qu'il est parfaitement sec avant de le réinsérer dans le ventilateur.
4. Laissez toujours le filtre refroidir jusqu'à la température ambiante avant de le replacer dans l'unité de ventilation.

RÉINSERTION DU FILTRE

1. Réinsérez le filtre jusqu'à ce que le mécanisme de verrouillage s'enclenche pour fixer le filtre dans l'appareil.

1. Refermez l'unité de ventilation avec la grille arrière. Veillez à placer la grille arrière correctement sinon l'appareil ne s'allumera pas.

Dans le cadre d'une utilisation régulière, le filtre doit être nettoyé au moins une fois toutes les 2 semaines. S'il est resté un certain temps sans être nettoyé, le filtre peut émettre un bruit de craquement continu. Si cela se produit, il est nécessaire de nettoyer le filtre conformément aux instructions de nettoyage.

NETTOYAGE

CONSIGNES DE SÉCURITÉ

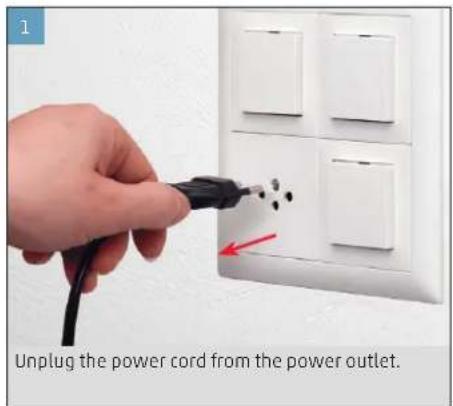

Avant de commencer le nettoyage, débranchez toujours le ventilateur BONECO « Clean & Cool » du réseau électrique ! Le non-respect de cette instruction peut causer des chocs électriques et mettre des vies en danger!

Pour le nettoyage, n'utilisez pas d'alcool ni de produit de nettoyage agressif.

NETTOYAGE DU BOÎTIER

Tous les ventilateurs BONECO « Clean & Cool » sont conçus pour un fonctionnement exigeant peu d'entretien, y compris en cas d'utilisation sur plusieurs années. La plupart du temps, un chiff on sec suffi t pour le nettoyage.

Pour les salissures tenaces, nettoyez le boîtier avec un chiff on humide. Ajoutez à de l'eau un peu de liquide vaisselle.

NETTOYAGE DES PALES DU VENTILATEUR

1. Inclinez l'unité de ventilation perpendiculairement vers le haut et desserrez la vis de sécurité.

1. Retirez la grille frontale en la tournant légèrement dans le sens inverse des aiguilles d'une montre.

1. Desserrez la vis de sécurité au milieu en la tournant dans le sens des aiguilles d'une montre.

1. Retirez les pales du ventilateur et nettoyez-les avec un chiff on humide.
2. Remontez l'appareil en procédant dans l'ordre inverse.

Lorsque vous refi xez la grille avant avec la vis, faites attention à la position des deux repères en demi-cercle sur l'avant et assurez-vous qu'ils forment un cercle complet.

Notez que les colonnes de support sont amovibles. Avant de déplacer l'unité vers un nouvel emplacement, démontez les pièces amovibles, transportez chaque pièce vers l'emplacement souhaité, puis remontez-les.
Le stockage est extrêmement simple et effi cace si vous utilisez l'emballage d'origine. Rangez le ventilateur « Clean & Cool » de BONECO dans un endroit sec.
