F230CC - Ventiliatorius BONECO - Nemokama naudojimo instrukcija

Produkto tipas	Oro valymo ventiliatorius "Clean & Cool"
Matmenys (ilgis × plotis × aukštis)	375 × 375 × 1210 mm (su dviem atraminiais stulpeliais)
Tuščias svoris	Apie 8,5 kg
Tinklo įtampa	220-240 V ~50 Hz
Elektros energijos sąnaudos	33 W (maks. lygis)
Garso lygis	60 dBA (maks. lygis)
Oro srautas	900 m³/h
CADR (Švaraus oro tiekimo greitis)	170 m³/h
Filtravimas	Skalaujamas HEPA-ESP filtras + UV-C šviesa
Greičių skaičius	4 (0, I, II, III)
Orientavimas	Rankiniu būdu pasukamas 270°
Reguliuojamas aukštis	Taip, iki 2 atraminių stulpelių (maks.)
Pristatymo turinys	Ventiliacijos blokas, 2 atraminiai stulpeliai, pagrindas su maitinimo laidu, HEPA-ESP filtras, naudojimo instrukcija, saugos nurodymai
Filtro valymas	Plovimas rankomis (neutralaus pH plovikliu, 40°C vandenyje) arba indaplovėje (maks. 70°C, 2 val. ciklas). Rekomenduojamas dažnis: kas 2 savaites
Mentelių valymas	Išimamos, valomos drėgna šluoste
Laikymas	Sausoje vietoje, pageidautina originalioje pakuotėje
Saugos nurodymai	Prieš valymą atjunkite, nenaudokite alkoholio ar agresyvių valiklių, neviršykite 2 atraminių stulpelių

Dažnai užduodami klausimai - F230CC BONECO

Kaip sumontuoti Boneco F230CC ventiliatorių?

Įstatykite vieną arba du atraminius stulpelius į pagrindą. Uždėkite ventiliacijos bloką ant stulpelio. Išimkite HEPA-ESP filtrą iš pakuotės ir nuimkite galinę grotelę. Įstatykite filtrą, kol išgirsite spragtelėjimą, tada uždarykite grotelę. Prijunkite maitinimo laidą ir naudokite reguliatorių galiai pasirinkti.

Kaip išvalyti HEPA-ESP filtrą?

Atjunkite prietaisą. Pakreipkite ventiliatorių žemyn ir nuimkite galinę grotelę. Paspauskite fiksavimo mechanizmą, kad išimtumėte filtrą. Išplaukite jį rankomis su neutralaus pH plovikliu (10 g/1 l vandens 40°C temperatūroje) arba indaplovėje iki 70°C (maks. 2 val. ciklas). Nuplaukite, nusausinkite minkšta šluoste, tada palikite išdžiūti atvirame ore mažiausiai 5 valandas prieš vėl įdėdami.

Ar galiu plauti filtrą indaplovėje?

Taip, su sąlyga, kad naudosite neutralaus pH indų ploviklį, nustatysite iki 70°C temperatūrą ir apribosite ciklą iki 2 valandų (įskaitant džiovinimą). Neplaukite filtro kartu su riebiais indais. Po plovimo patikrinkite, ar jis nepažeistas ir ar visiškai išdžiūvo prieš vėl įdėdami.

Kaip reguliuoti ventiliatoriaus aukštį?

Aukštis keičiamas pridedant arba nuimant atraminius stulpelius. Norėdami nuimti stulpelį, paspauskite atblokavimo mygtuką ir traukite aukštyn. F230CC modelis priima iki dviejų stulpelių maksimaliai. Ventiliacijos bloką taip pat galima naudoti be stulpelio, pastatant tiesiai ant paviršiaus.

Kaip nukreipti oro srautą?

Ventiliacijos bloką galima rankiniu būdu pakreipti 270°. Norėdami nukreipti orą, pasukite ventiliatoriaus galvą norima kryptimi. Atkreipkite dėmesį, kad ji nesisuka visu 360° kampu.

Kodėl prietaisas neįsijungia?

Patikrinkite, ar galinė grotelė tinkamai užfiksuota: joje yra saugos jutiklis, kuris neleidžia įsijungti, jei ji netinkamai pritvirtinta. Taip pat įsitikinkite, kad maitinimo laidas prijungtas ir kad galios reguliatorius nėra 0 padėtyje.

Kokios šio ventiliatoriaus elektros energijos sąnaudos?

Maksimalios elektros energijos sąnaudos yra 33 W, todėl tai labai ekonomiškas prietaisas. Maksimalus garso lygis yra 60 dBA.

Kaip dažnai turėčiau valyti filtrą?

Įprastai naudojant, rekomenduojama valyti filtrą kas dvi savaites. Reguliarus valymas užtikrina optimalų oro srautą ir prailgina filtro tarnavimo laiką. Jei pastebite nuolatinį traškėjimo garsą, tai ženklas, kad reikia valyti.

Ką daryti, jei filtras skleidžia traškėjimo garsą?

Traškėjimo garsas rodo, kad HEPA-ESP filtras yra užterštas. Atjunkite prietaisą, išimkite filtrą ir išvalykite pagal instrukcijas. Po visiško išdžiovinimo vėl įdėkite. Jei garsas išlieka, patikrinkite, ar filtras yra visiškai sausas ir tinkamai sumontuotas.

Ar galiu naudoti prietaisą be atraminių stulpelių?

Taip, ventiliacijos bloką galima pastatyti tiesiai ant lygaus paviršiaus be stulpelio. Tai leidžia jį naudoti kaip stalinį ventiliatorių. Įsitikinkite, kad prietaisas yra stabilus ir galinė grotelė tvirtai pritvirtinta.

NAUDOJIMO INSTRUKCIJA F230CC BONECO

LT Naudojimo instrukcijos 201

EE Kasutusjuhend 215

Techniniai duomenys 201

Ižanga	202
Komplekto dalys 202

Apžvalga ir dalių pavadinimai 203

Paleidimas	204
Naudojimas	206
Naudojimas	206
Reguliavimas	206
Aukščio reguliavimas 206

Padėties nustatymo patarimai 207

Pastabos apie galią 207

Oro kondicionavimo sistema (AC) 207

Šviežias oras 207

Patalpos aukštomis lubomis 207

HEPA ESP filtro valymas 208

Filtro išėmimas 208
Plovimas rankomis 208
Plovimas indaplovėje 208
Filtro įstalymas	209
Trikčių šalinimas	209

Valymas	210
Saugos instrukcijos	210
Korpuso valymas	210
Ventiliatoriaus menčių valymas	210

Išardymas ir laikymas

211

TECHNINIAI DUOMENYS

TECHNINIAI DUOMENYS*

Modelis BONECO F220CC - BONECO F230CC
Maitinimo šaltinio įtampa 220-240V~50Hz
Energijos sąnaudos 33 W (maks. lygiu)
Triukšmo lygis veikiant 60 dBA (maks. lygiu)
Oro srautas 900 m3/h
CADR 170 m3/h
Matmenys I×P×G	BONECO F220CC	375 × 375 × 850 mm (su viena jungtimi)
	BONECO F230CC	375 × 375 × 1210 mm (su dviem jungtimis)
Svoris (tuščio) BONECO F220CC 8 kg
	BONECO F230CC 12.5 kg

* Gali keistis

IŽANGA

GERB. KLIENTE,

Sveikiname jsigijus BONECO „Clean & Cool“ ventilatorių. Šie galingi įrenginiai lengvai prisitaiko prie jūsy poreikių. Bet koku lygiu jie užtikrina puikią oro grynimo funkcija ir suteikia malony išvalyto oro dvelksmą. Tai užtikrina HEPA-ESP filtras ir UV-C lempa. Puikus sveiko oro sprendimas.

Projektuodami BONECO „Clean & Cool“ ventilatorių mes stengėmės sukurti optimalų ventilatoriaus ir oro valytuvo derinį. Tai buvo galima pasiekti integ-ravus modernų BONECO HEPA-ESP filtra į mūsy didelio našumo ventilatorius.

Tikimės, kad jums patiks naujasis „BONECO Clean & Cool“ ventilatorius!

KOMPLEKTO DALYS

BONECO ventilatorius

Nuimama jungtis (F220CC: 1×/ F230CC: 2×)

Pagrindas su maitinimo laidu

HEPA-ESP filtras

Naudotojo vadovas Saugos instrukcijos

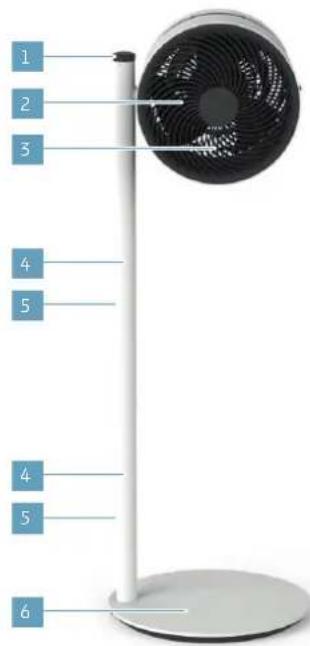

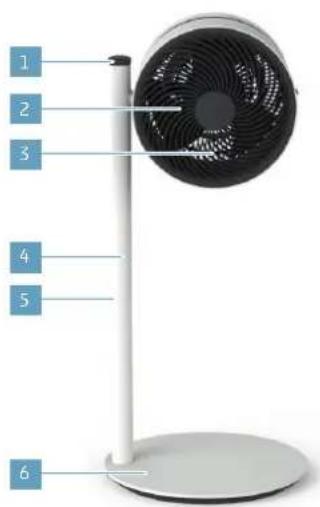

APŽVALGA IR DALIŲ PAVADINIMAI

1 2 3 4 5 6

„BONECO F220CC
Clean & Cool"ventiliatorius

1 2 3 4 5 4 5 6

,BONECO F230CC
Clean & Cool ^® ventilatorius

1 Galios reguliatorius
2 Ventiliatorius
3 HEPA ESP filtras
4 Mygtukas atrakinimui
5 Nuimama jungtis
6 Pagrindas su maitinimo laidu

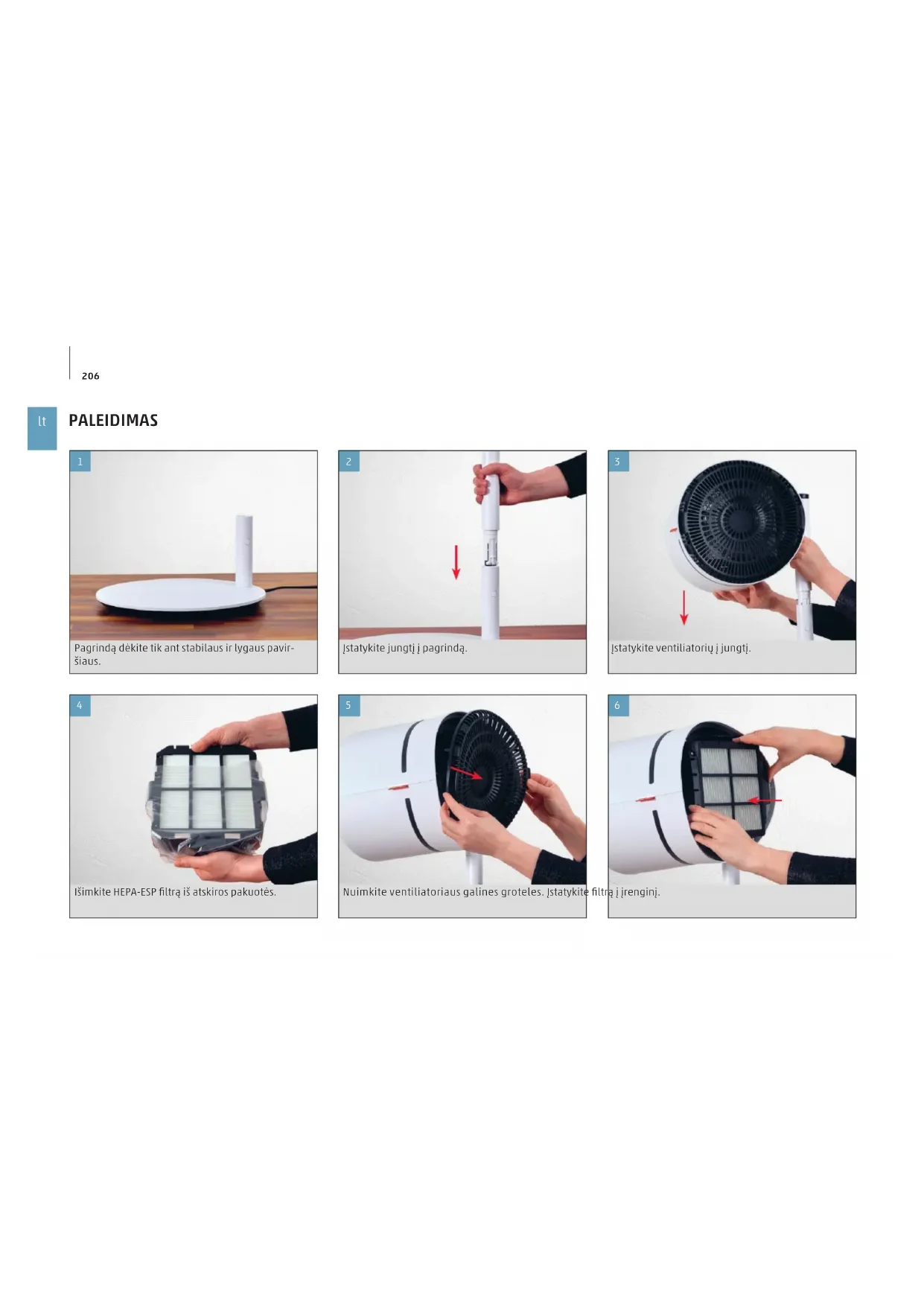

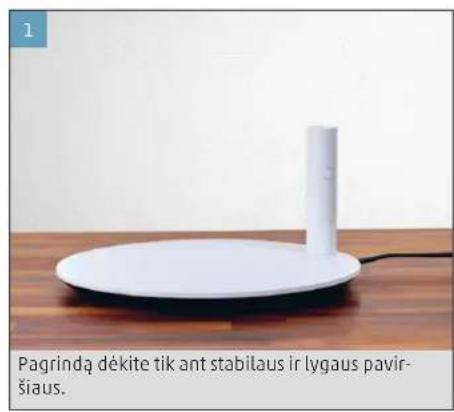

Pagrindą dékite tik ant stabilaus ir lygaus pavir- śiaus.

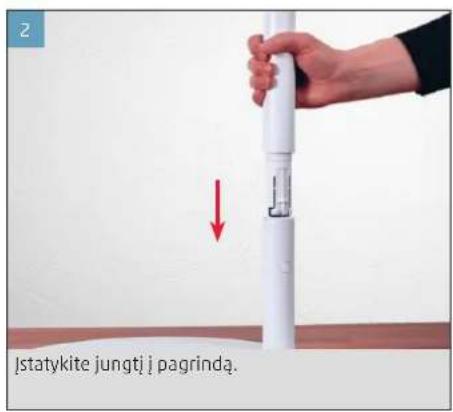

2 Jstatykite jungtj i pagrindą.

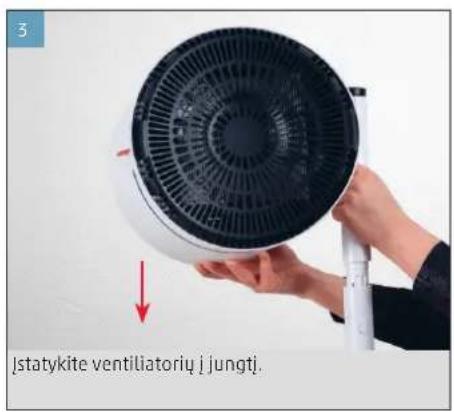

3 ↓ jstatykite ventilatorių i jungti.

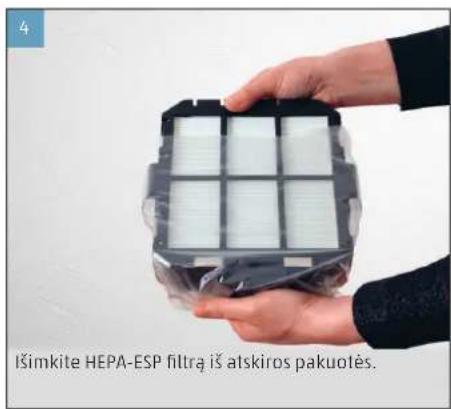

Išimkite HEPA-ESP filtrą iš atskiros pakuotės.

Nuimkite ventilatoriaus galines groteles. Jstatykite

Jspauskite jj, kol pajusite spragtelėjimą.

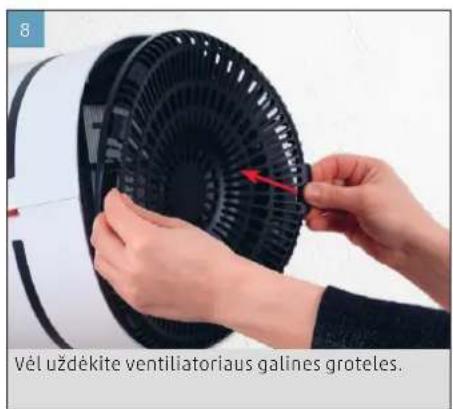

8 Vél uždékite ventilatoriaus galines groteles.

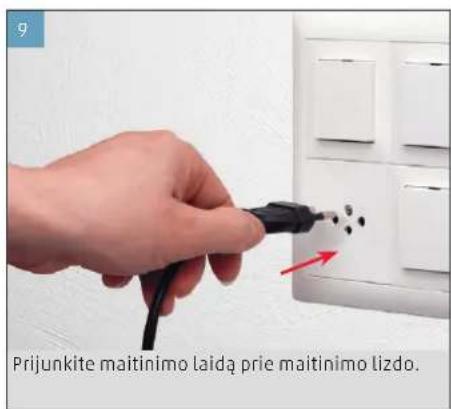

Prijunkite maitinimo laidą prie maitinimo lizdo.

10 Sureguliuokite galią naudodami valdiklj.

Isitikinkite, kad teisingai uždėjote groteles, nes kitaip jrenginys nejsijungs. Atsiminkite, kad jjunge ventilatorių pirmą kartą arba po to, kai jis buvo kurį laiką nenaudojamas, pirmąslas keliąs minutes galite girdėti nedidelį traškėjimą. Tai HEPA ESP filtre kaupiasi elektros įkrova, dėl kurios jis veikia kaip itin efektyvus oro filtras.

„BONECO F220CC“ ir „BONECO F230CC“ skiriasi tik tuo, kad su „BONECO F230CC“ pateikiamos dvi jungtys. Ventiliatorių galite naudoti su viena, dviem arba be ne vienos jungties. Jis gali būti pritaikytas pagal jūsų poreikius.

NAUDOJIMAS

NAUDOJIMAS

Visi „BONECO Clean & Cool" ventilatoriai sukurti taip, kad jais naudotis būty paprasta. Galia reguliuojama keturiais lygiais vienu valdikliu:

0 > | > || > ||| > |||

REGULIAVIMAS

Ventiliatoriaus bloką galima ranka pakreipti 270 laipsnių kampu.

Ventiliatoriaus bloko negalima apsukti 360 laipsnių kampu.

AUKŠČIO REGULIAVIMAS

Visi elektriniai komponentai yra visiškai integruoti i jungtj. Todėl galite bet kada priderinti aukštį – pridėti sujungimo elementus arba paspaudus mygtuką ištraukti.

Dél saugos su BONECO F230CC vienu metu gali būti naudojamos ne daugiau nei dvi jungtys, BONECO F220CC - ne daugiau nei viena.

Visuose „BONECO Clean & Cool“ ventilatoriuose yra jrengtas galingas ventiliatorius, kuriuo galima su kurti stipry oro srautą. Šios funkcijos naudojimas: Oro srautą nukreipkite reikiama kryptimi, kad patalpoje butų išlaikytas vienodas klimatas. Toliau pateikiami pavyzdžiai padės tai padaryti tinkamai.

ORO KONDICIONAVIMO SISTEMA (AC)

Oro kondicionierius pučia orą jvairiomis kryptimis. Naudojant „BONECO Clean & Cool" ventilatoriių šiltą orą galima nukreipti link oro kondicionavimo sistemos. Tai galima padaryti tiesiogiai arba netiesiogiai pasitelkiant oro cirkuliaciją, kaip parodyta šiame paveikslėlyje.

„BONECO Clean & Cool“ ventilatorius padeda užtikrinti geresnę patalpų ventiliaciją. Jei nesukuriama kryžminė ventiliacija, pro atvirą langą patenkantį šviežią ora nukreipkite tiesiai j reikiamą kambarj.

Vasarą viršutiniuose aukštuose būna karšta ir tvanku. Galingas „BONECO Clean & Cool“ ventilatorius nukreipia vėsy orą iš pirmojo aukšto į kitus aukštus ir padeda palaikyti vienodą temperatūrą.

Patalpose su aukštomis lubomis, kuriose jrengtas oro kondicionierius, šaltas oras nuseda ant grindu, o šiltas - pakyla ir laikosi ties lubomis. Pasukite BONECO ventilatorii j viršu, kad būty sukurtas oro srauto iš viršaus pojutis.

1. Jsitikinkite, kad prietaisas atjungtas nuo elektros tinklo.
2. Pakreipkite ventiliatorių žemyn ir nuimkite gali nes groteles.

1. Abiem rankomis lengvai jspauskite HEPA ESP fil tro fiksavimo mechanizma, kad būty galima ji išimti iš jrenginio.

1. Plovimui naudokite pH neutralia plovimo prie - monę, atskiestą (10 g / 1000 ml) 40 °C temperatūros vandeniu.
2. Nuplovę praskalaukite švariu vandeniu ir nusau sinkite švaria švelnia medžiagine šluoste.
3. Prieš jstatydami atgal j ventiliatorių, palikite fil trą sausoje vietoje mažiausiai 5 valandoms, kad jis visiškai išdžiūtų.

PLOVIMAS INDAPLOVÉJE

Neplaukite filtro kartu su lěkštémis ar medžiagomis, kuriose yra riebalų ir tepalų.
Naudokite tik pH neutralias plovimo priemo- nes, tinkamas jūsų indaplovei.
Nustatykite ne didesne nei 70 °C plovimo temperatūrą.
Plaukite tik vienu plovimo ciklu ir ne ilgiau nei 2 valandas (jskaitant džiovinimą).

1. Jdėkite filtrą j indaplove.
2. Išimkite filtrą iš indaplovės ir patikrinkite, ar jis nėra pažeistas ar deformuotas. Nejstatykite pa - želsto filtro i jrenginį.
3. Išplove visada patikrinkite, ar filtras visiškai sausas. Jei reikia, prieš jstatydami filtrą j ventilatoriiy, palikite filtrą sausoje vietoje iki 5 valandy, kad jis visiškai išdžičty.
4. Visada prieš jstatydami filtrą j ventilatorių pa laukite, kol jis atauš iki kambario temperatūros.

FILTRO JSTATYMAS

1. Jstatykite filtrą, kol fiksavimo mechanizmas spragtelės. Taip bus patvirtinimo ženklas, kad filtras jrenginyje.

Reguliariai naudojant filtrą reikia valyti mažiausiai kartą per 2 savaites. Kurj laiką nevalytas filtrąs gali pradėti nuolat skleisti spragsėjimo garsą. Jei taip jvyksta, reikia išvalyti filtrą pagal valymo instruk - cijas.

VALYMAS

SAUGOS INSTRUKCIJOS

Prieš pradėdami valyti „BONECO Clean & Cool“ ventilatorių visada jį atjunkite! Jei to nepadarysite, galite patirti elektros smūgį ir mirtinai susižaloti!

Valymui nenaudokite alkoholio ar èsdinančių valymo priemonių.

KORPUSO VALYMAS

Visi „BONECO Clean & Cool“ ventilatorialia sukurti taip, kad jiems reikėty kuo mažiau priežiūros - net po kelių metų naudojimo. Dažniausiai valymui pakanka naudoti sausą šluostę.

Jei yra prikibusių nešvarumų, korpusą nušluostykite drėgna šluoste. Į vandenį jpilkite šiek tiek indų ploviklio.

VENTILIATORIAUS MENČIŲ VALYMAS

1. Pakreipkite ventiliatorių aukštyn ir atlaisvinkite apsauginį varžtą.

1. Nuimkite priekines groteles šiek tiek pasukdami jas prieš laikrodžio rodyklę.

1. Sukdami pagal laikrodžio rodyklę atlaisvinkite centre esantj apsauginj varžtą.

1. Išimkite ventiliatoriaus mentes ir nuvalykite jas drėgna šluoste.
2. Surinkite viską atlikdami veiksmus priešinga tvarka.

Kai tvirtinate priekines groteles varžtu, atkreipkite dėmesį į dviejų pusapskritimių žymių padėtį priekyje – jos turi sudaryti visą apskritimą.

Atkreipkite dėmesį, kad atjungiamos jungties dalys yra nuimamos. Jei norite perkelti jrenginį į naują vietą, išardykite įį į atskiras dalis, nugabenkite jas į pageidaujamą vietą ir vėl surinkite jrenginį.
Paprasčiausia ir saugiausia jrenginj laikyti jo originalioje pakuotėje. Laikykite BONECO "Clean & Cool" ventilatorių sausoje vietoje.

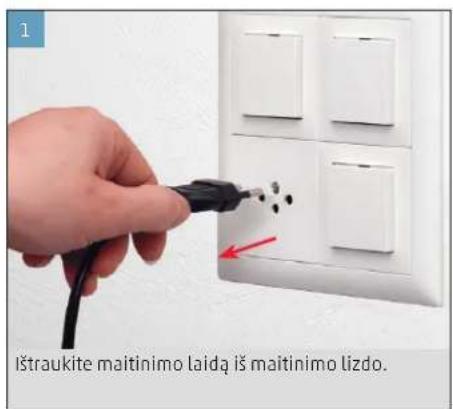

ištraukite maitinimo laidą iš maitinimo lizdo.

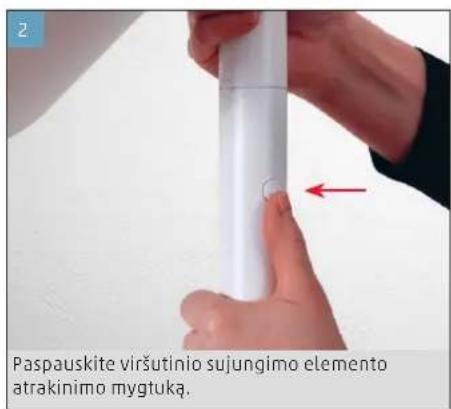

Paspauskite viršutinio sujungimo elemento atrakinimo mygtuka.

Pirma nuimkite ventilatorių tvirtai truktelėdami jį aukštyn.

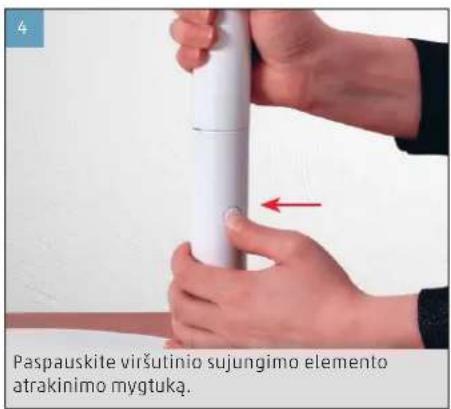

Paspauskite viršutinio sujungimo elemento atrakinimo mygtuka.

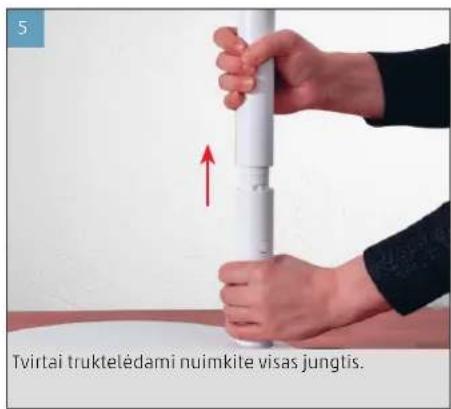

5 Tvirtai truktelėdami nuimkite visas jungtis.
