F230CC - Fläkt BONECO - Gratis bruksanvisning och manual

Produkttyp	Luftrenande fläkt "Clean & Cool"
Mått (L × B × H)	375 × 375 × 1210 mm (med två stödkolonner)
Tomvikt	Cirka 8.5 kg
Nätspänning	220-240 V ~50 Hz
Strömförbrukning	33 W (max nivå)
Ljudnivå	60 dBA (max nivå)
Luftflöde	900 m³/h
CADR (Clean Air Delivery Rate)	170 m³/h
Filtrering	Tvättbart HEPA-ESP filter + UV-C ljus
Antal hastigheter	4 (0, I, II, III)
Riktning	Manuellt vridbar 270°
Justerbar höjd	Ja, upp till 2 stödkolonner (max)
Leveransinnehåll	Ventilationsenhet, 2 stödkolonner, sockel med nätkabel, HEPA-ESP-filter, bruksanvisning, säkerhetsanvisningar
Rengöring av filter	Handtvätt (neutralt pH-rengöring, vatten 40°C) eller i diskmaskin (max 70°C, 2h cykel). Rekommenderad frekvens: varannan vecka
Rengöring av blad	Avtagbara, rengör med fuktig trasa
Förvaring	På torr plats, helst i originalförpackning
Säkerhetsanvisningar	Koppla ur före rengöring, använd inte alkohol eller starka rengöringsmedel, överskrid inte 2 stödkolonner

Vanliga frågor - F230CC BONECO

Hur installerar jag Boneco F230CC-fläkten?

Sätt i stödkolonnerna i sockeln. Placera ventilationsenheten på kolonnen. Ta bort HEPA-ESP-filtret från förpackningen och ta bort bakre gallret. Sätt i filtret tills det klickar, stäng sedan gallret. Anslut nätkabeln och använd reglaget för att välja effekt.

Hur rengör jag HEPA-ESP-filtret?

Koppla ur apparaten. Luta fläkten nedåt och ta bort bakre gallret. Tryck på låsmekanismen för att ta bort filtret. Tvätta det för hand med ett neutralt pH-rengöringsmedel (10 g/1 L vatten vid 40°C) eller i diskmaskin vid max 70°C (max 2h cykel). Skölj, torka med mjuk trasa och låt sedan lufttorka i minst 5 timmar innan du sätter tillbaka det.

Kan jag tvätta filtret i diskmaskin?

Ja, förutsatt att du använder ett neutralt pH-diskmedel, ställer in temperaturen på max 70°C och begränsar cykeln till 2 timmar (inklusive torkning). Tvätta inte filtret samtidigt som feta tallrikar. Efter tvätt, kontrollera att det inte är skadat och att det är helt torrt innan du sätter tillbaka det.

Hur justerar jag fläktens höjd?

Höjden ändras genom att lägga till eller ta bort stödkolonner. För att ta bort en kolonn, tryck på upplåsningsknappen och dra den uppåt. Modell F230CC accepterar upp till två kolonner som max. Ventilationsenheten kan även användas utan kolonn, placerad direkt på en yta.

Hur riktar jag luftflödet?

Ventilationsenheten kan lutas manuellt 270°. För att rikta luften, vrid fläkthuvudet i önskad riktning. Observera att den inte roterar 360°.

Varför tänds inte apparaten?

Kontrollera att bakre gallret är korrekt isatt: det har en säkerhetssensor som förhindrar start om det är felaktigt monterat. Se även till att nätkabeln är ansluten och att effektreglaget inte är i läge 0.

Vad är strömförbrukningen för denna fläkt?

Den maximala strömförbrukningen är 33 W, vilket gör den till en mycket ekonomisk apparat. Maximal ljudnivå är 60 dBA.

Hur ofta ska jag rengöra filtret?

Vid normal användning rekommenderas att rengöra filtret varannan vecka. Regelbunden rengöring säkerställer optimalt luftflöde och förlänger filtrets livslängd. Om du hör ett kontinuerligt knastrande ljud är det ett tecken på att rengöring behövs.

Vad gör jag om filtret knastrar?

Ett knastrande ljud indikerar att HEPA-ESP-filtret är smutsigt. Koppla ur apparaten, ta bort filtret och rengör det enligt anvisningarna. Efter fullständig torkning sätt tillbaka det. Om ljudet kvarstår, kontrollera att filtret är torrt och korrekt installerat.

Kan jag använda apparaten utan stödkolonnerna?

Ja, ventilationsenheten kan placeras direkt på en plan yta utan kolonn. Det gör att den kan användas som bordsfläkt. Se till att apparaten är stabil och att bakre gallret är ordentligt fastsatt.

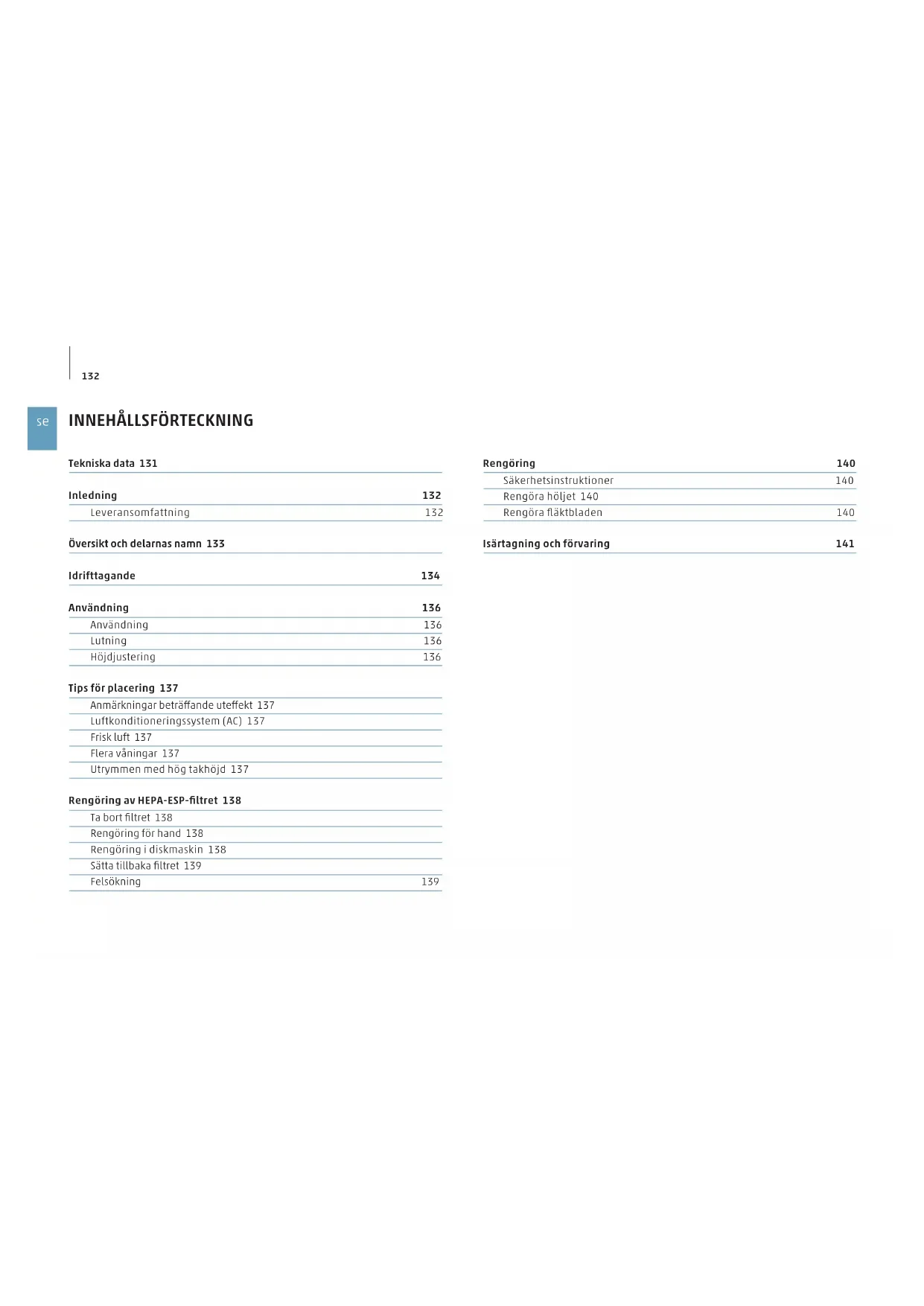

BRUKSANVISNING F230CC BONECO

SE Följ alltid alla säkerhetsanvisningar (bifogas separat i leveransen).

Inledning	132
Leveransomfattning	132

Översikt och delarnas namn 133

Idrifttagande	134
Användning	136
Användning	136
Lutning	136
Höjdjustering	136

Tips för placering 137

Anmärkningar beträffande uteffekt 137

Luftkonditioneringssystem (AC) 137

Frisk luft 137

Flera våningar 137

Utrymmen med hög takhöjd 137

Ta bort filtret 138

Rengöring för hand 138

Rengöring i diskmaskin 138

Sätta tillbaka filtret 139

Felsökning 139

Rengöring	140
Säkerhetsinstruktioner	140
Rengöra höljet 140
Rengöra fläktbladen	140

Isärtagning och förvaring

141

TEKNISKA DATA

TEKNISKA DATA*

Modell BONECO F220CC - BONECO F230CC
Nätaggregatspänning 220-240V~50Hz
Effektförbrukning 33 W (maxinställning)
Ljudnivå vid drift 60 dBA (maxinställning)
Luftgenomströmning 900 m3/h
CADR 170 m3/h
Mätt L×B×H	BONECO F220CC 375 × 375 × 850 mm (med ett mellanstycke)
	BONECO F230CC 375 × 375 × 1210 mm (med två mellanstycken)
Tomvikt BONECO F220CC 8 kg

*Kan komma att ändras

INLEDNING

HEJ!

Vad roligt att du har valt att köpa BONECOs fläkt "Clean & Cool". De här supereffektiva enheterna anpassar sig perfekt efter dina behov. Oavsett nivå tillhandahåller de effektiv luftrening och en skönt svalkande bris med ren luft. Detta är möjligt tack vare HEPA-ESP-filtret och UV-C-ljus. Den perfekta lösningen för hälsosam luft.

När vi utvecklade BONECOS fläkt "Clean & Cool" fokuserade vi på att skapa den bästa kombinationen av fläkt och luftrenare. Vi lyckades med detta genom att bygga in det toppmoderna BONECO HEPA-ESP-filtret i våra högeffektfläktar.

Vi hoppas att du kommer att bli nöjd med din nya BONECO "Clean & Cool"-fläkt!

LEVERANSOMFATTNING

BONECO fläktenhet

Avtagbart mellanstycke (F220CC: 1×/ F230CC: 2×)

Handbok Säkerhetsinstruktioner

1 Eff ektreglage
2 Fläktenhet
3 HEPA-ESP filter
4 Knapp för upplåsning
5 Avtagbart mellanstycke
6 Bas med nätkabel

IDRIFTTAGANDE

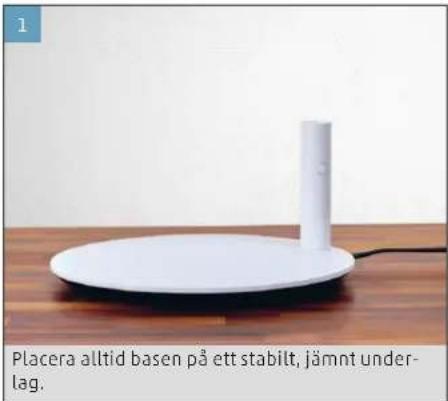

För in mellanstycket i basen.

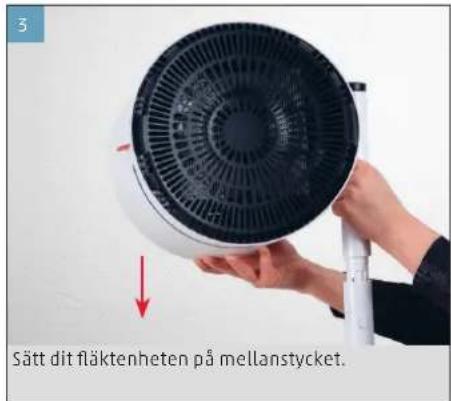

Sätt dit fläktenheten på mellanstycket.

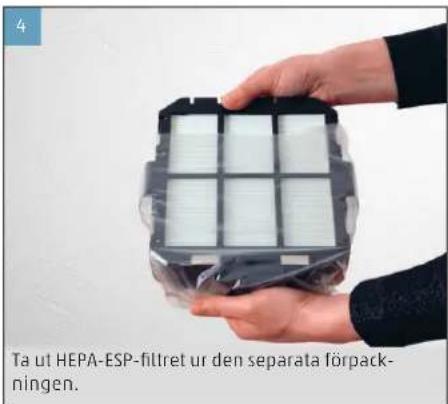

4 Ta ut HEPA-ESP-filtret ur den separata förpack- ningen.

Ta bort del bakre gallret på fläktenheten. Sätt i filtre

8 Stäng fläktens bakre galler igen.

Stoppa in nätkabelns kontakt i ett vägguttag.

Se till att gallret sitter korrekt eftersom enheten inte kommer att starta annars.
i Observera att du kan höra ett knastrande ljud de första minuterna när du slår på fläkten för första gången eller efter att den inte har använts på ett tag. Detta är HEPA-ESP-filtret som blir elektrisk laddat så att det kan fungera som ett mycket effektivt luftfilter.

Det enda som skiljer BONECO F220CC och BONECO F230CC åt är att BONECO F230CC levereras med ett andra mellanstycke.

Du väljer själv om du vill använda fläkten med ett, två eller utan mellanstycke. Den kan anpassas så att den passar dina behov.

ANVÄNDNING

ANVÄNDNING

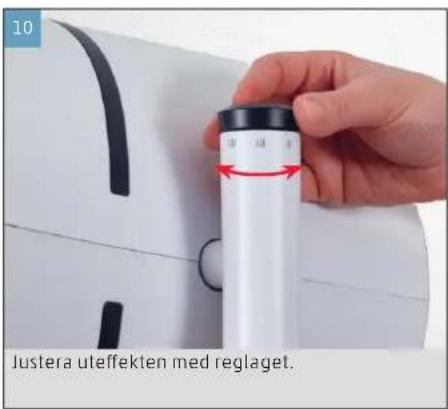

Alla BONECO "Clean & Cool"-fl äktar är utformade så att de ska vara enkla att använda. Uteff ekten justeras i fyra steg med ett enda reglage: 0 > I > II > III > III

LUTNING

Fläktenheten går att luta 270 grader för hand.

Fläktenheten roterar inte ett helt varv (360 grader).

HÖJDJUSTERING

Alla elkomponenter är helt integrerade i mellanstycket. Du kan därför justera höjden när som helst genom att sätta dit eller dra ut stativen, efter att du låst upp med tryckknappen.

Av säkerhetsskäl kan maximalt två mellanstycken användas samtidigt på BONECO F220CC och maximalt ett på BONECO F220CC.

Samtliga BONECO "Clean & Cool"-fläktar är utrustade med en högeffektfläkt som klarar att förflytta stora luftvolymer. Så här används den här funktionen: Styr luften i en viss riktning för att få ett jämnt rumsklimat. Exemplen nedan visar hur du gör det.

LUFTKONDITIONERINGSSYSTEM (AC)

En AC distribuerar temperaturen på olika sätt. Använd BONECO "Clean & Cool"-fläkten för att förflytta den varma luften i riktning mot luftkonditioneringssystemet. Det går att göra direkt eller indirekt med hjälp av luftcirkulation, enligt bilden.

BONECO "Clean & Cool"-hjälper dig att få bättre inomhusventilation. Om du inte har ett naturligt korsdrag kan du styra den friska luften direkt från fönstret till önskat rum.

På sommaren blir det gärna varmt och kvavt på övervåningen. Den kraftfulla BONECO "Clean & Cool"-fläkten riktar den svala luften från neder - väningen så att det blir samma temperatur på alla väningar.

I luftkonditionerade utrymmen där det är högt i tak sjunker den svala luften mot golvet medan den var - ma luften stiger mot taket. Vinkla BONECO-fläkten rakt upp för en uppfriskande luftdusch.

1. Se till att enheten är urkopplad.
2. Luta fläkten framåt och ta bort det bakre gallret.

Person holding a black fan blade with a red arrow indicating rotation (no text or symbols visible)

1. Använd båda händerna för att lätt trycka in lås -mekanismen på HEPA-ESP-filtret så att det kan tas bort från enheten.

1. Använd ett pH-neutralt rengöringsmedel (10 g / 1 000 ml) i 40 °C vatten för att rengöra.
2. Efter rengöring, skölj av med rent vatten och torka torrt med en ren, mjuk trasa.
3. Låt filtret ligga på en torr plats i minst 5 timmar för att se till att det är helt torrt innan det sätts tillbaka i fläktenheten.

RENGÖRING I DISKMASKIN

Rengör inte filtret tillsammans med disk eller material som innehåller fett och flott.
Använd endast pH-neutrala rengöringsmedel som är lämpliga för din diskmaskin.
Ställ in rengöringstemperaturen på maximalt 70 °C.
Diska endast en cykel och inte längre tid än 2 timmar (inklusive torkning).

1. Placera filtret i diskmaskinen.
2. Ta ut filtret ur diskmaskinen och kontrollera att det inte är skadat eller deformerat. Sätt inte till -baka ett skadat filter i enheten.
3. Kontrollera alltid att filtret är helt torrt efter att det rengjorts. Låt filtret vid behov ligga på en torr plats i upp till 5 timmar för att säkerställa att det är helt torrt innan det sätts tillbaka i fläkten.
4. Låt alltid filtret kylas ner till rumstemperatur inn - an det sätts tillbaka i fläktenheten.

SÄTTA TILLBAKA FILTRET

1. Tryck in filtret tills läsmekanismen klickar till och läser fast filtret i enheten.

1. Stäng fläktens bakre galler igen. Se till att gallret sitter korrekt eftersom enheten inte kommer att starta annars.

Vid regelbunden användning bör filtret rengöras minst varannan vecka. Efter en längre tid utan rengöring kan filtret avge ett konstant klickande ljud. När detta sker är det nödvändigt att rengöra filtret enligt rengöringsinstruktionerna.

RENGÖRING

SÄKERHETSINSTRUKTIONER

Dra alltid ur kontakten till BONECO "Clean & Cool"-fl äkten innan du rengör den! Annars fi nns det risk för elstötar och svåra skador!

Använd inte alkohol eller frätande rengöringsmedel.

RENGÖRA HÖLJET

Alla BONECO "Clean & Cool"-fl äktar är utformade för att kräva lite underhåll, även efter fl era års användning. I de fl esta fall räcker det att torka av fl äkten med en torr trasa.

Om smutsen är svår att få bort kan du torka höljet med en fuktig trasa. Tillsätt lite diskmedel i vattnet.

RENGÖRA FLÄKTBLADEN

1. Tippa fl äktenheten uppåt och lossa säkerhetsskruven.

1. Ta bort frontgallret genom att vrida det en aning moturs.

1. Lossa säkerhetsskruven i mitten medurs.

1. Ta loss fl äktbladen och rengör dem med en fuktig trasa.
2. Sätt ihop enheten igen genom att utföra arbetsstegen ovan i omvänd ordning.

När du sätter tillbaka det främre gallret med skruven, observera positionen på de två halvcirkelformade markeringarna på framsidan och se till att de formar en hel cirkel.

! Observera att de avtagbara mellanstyckena går att ta loss. När du ska fl ytta apparaten till ett nytt ställe, ta isär den och transportera delarna var för sig till det nya stället, och sätt sedan ihop dem igen.
Det bästa och smidigaste är att förvara produkten i originalförpackningen. Förvara BONECOs fl äkt "Clean & Cool" i ett torrt utrymme.

1 Dra ur nätkabeln från vägguttaget.

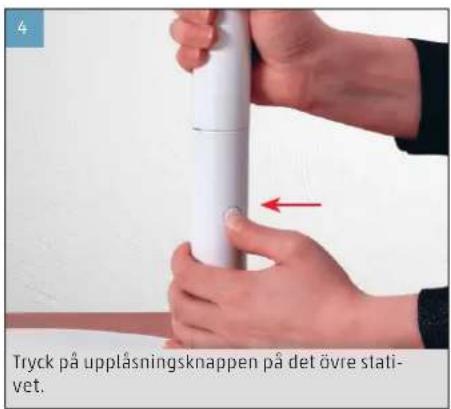

Tryck på upplåsningsknappen på det övre stati- vet.

Börja med att ta loss fl äktenheten genom att dra den bestämt uppåt.

Tryck på upplåsningsknappen på det övre stati- vet.

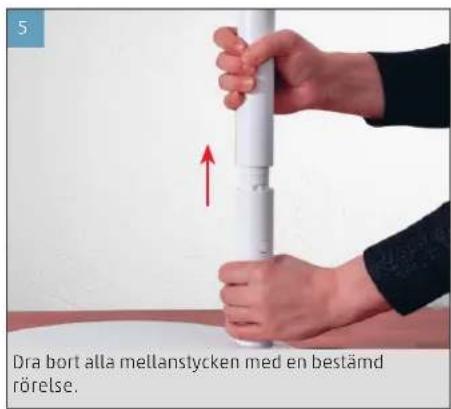

Dra bort alla mellanstycken med en bestämd rörelse.
