BRUKSANVISNING F210 BONECO

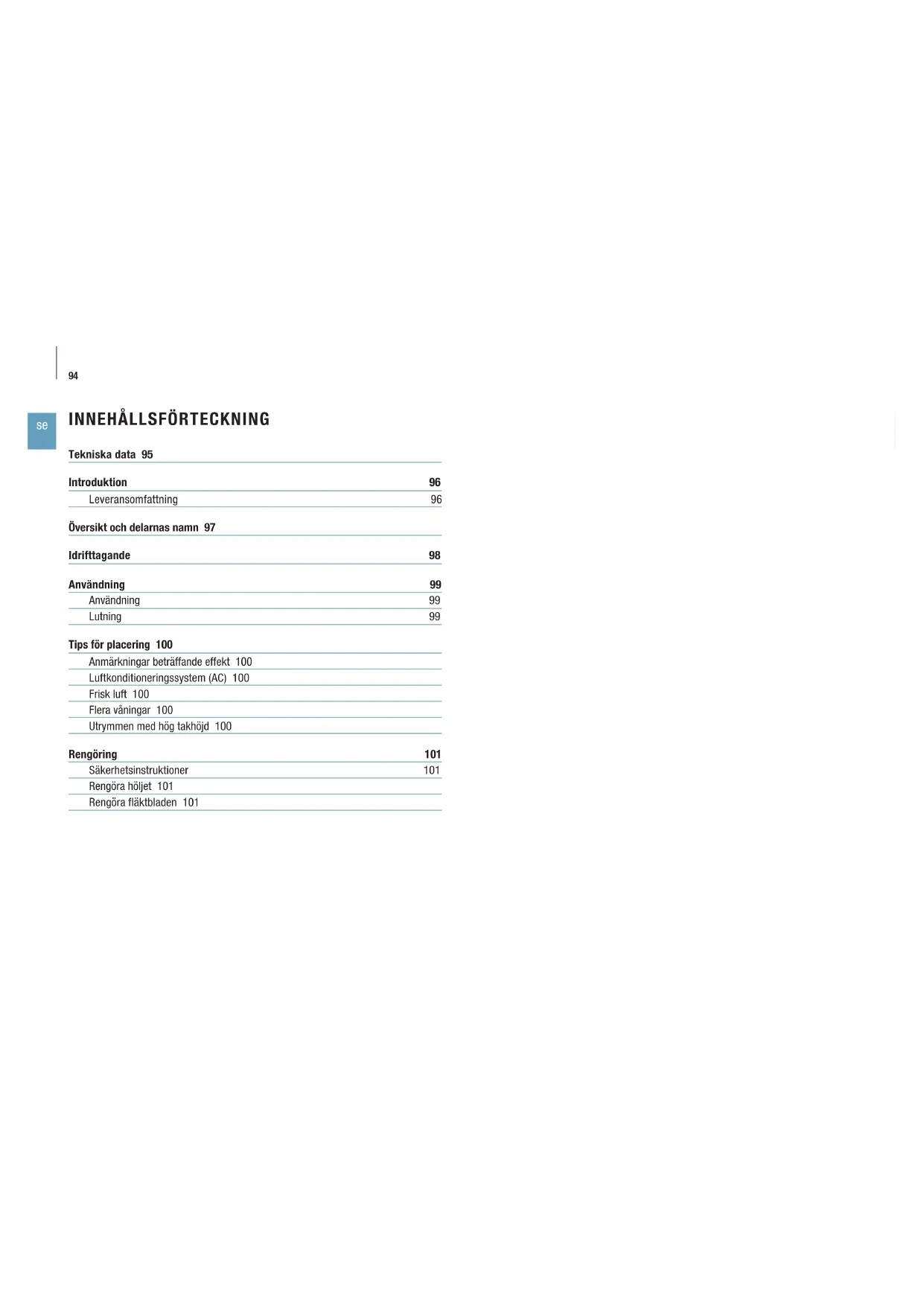

Tekniska data 95 Introduktion 96 Leveransomfattning 96 Översikt och delarnas namn 97 Idrifttagande 98 Användning 99 Användning 99 Lutning 99 Tips för placering 100 Anmärkningar beträffande effekt 100 Luftkonditioneringssystem (AC) 100 Frisk luft 100 Flera våningar 100 Utrymmen med hög takhöjd 100 Rengöring 101 Säkerhetsinstruktioner 101 Rengöra höljet 101 Rengöra fläktbladen 10195

TEKNISKA DATA *Kan komma att ändras Tekniska data* Modell BONECO F210 Nätaggregatspänning 220 – 240V ~ 50Hz Effektförbrukning 33 W (max-inställning) Ljudnivå vid drift 58 dB(A) (max-inställning) Luftgenomströmning 1260 m

LEVERANSOMFATTNING Handbok Säkerhetsinstruktioner HEJ! Vad roligt att du har köpt en BONECO F210 Air Shower- fläkt! De här supereffektiva enheterna anpassar sig per- fekt efter dina behov. När du ställer in dem på det låga effektläget ger de en härligt svalkande fläkt på varma dagar. Om du använder luftkonditionering fördelar den kraftfulla fläkten istället luften jämnt i hela rummet så att det blir samma temperatur överallt. Vid utvecklingen av BONECO F210 Air Shower-fläkten har fokus legat på att den ska vara hållbar och kräva lite underhåll. Fläktbladens unika form ger en jämn luftge- nomströmning med minimal energiförbrukning – en viktig vinst för miljön. Den eleganta designen gör att fläkten passar väl ihop med alla slags inredningsstilar så att du kan använda din BONECO F210 Air Shower-fan året runt. Vi hoppas att du kommer att bli nöjd med din nya BONECO F210 Air Shower-fläkt! INTRODUKTION BONECO F210 Air Shower System97

1 Fläkthuvud 2 Effektreglage 3 Bas med nätkabel

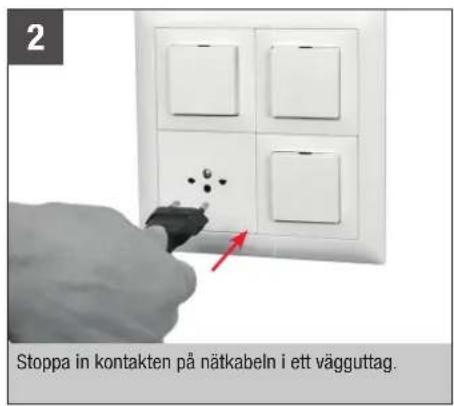

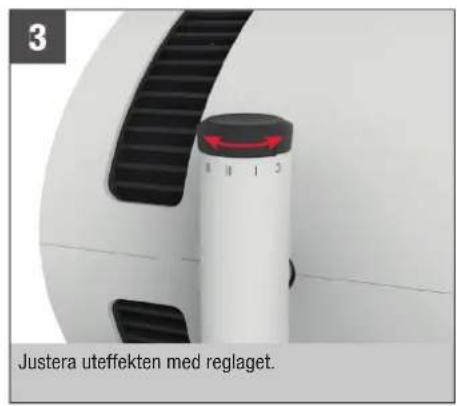

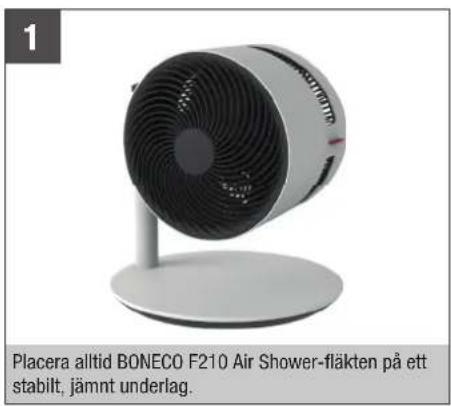

Placera alltid BONECO F210 Air Shower-fläkten på ett stabilt, jämnt underlag. Stoppa in kontakten på nätkabeln i ett vägguttag. Justera uteffekten med reglaget.

ANVÄNDNING Alla BONECO F210 Air Shower-fläktar är utformade så att de ska vara enkla att använda. Uteffekten justeras i fyra steg med ett enda reglage: 0 › I › II › III › IV LUTNING Fläktenheten går att luta 270 grader för hand. Fläktenheten roterar inte ett helt varv (360 grader). ANVÄNDNING 270°100

Samtliga BONECO F210 Air Shower-fläktar är utrustade med en högeffektfläkt som klarar att förflytta stora luft- volymer. Så här används den här funktionen: Styr luften i en viss riktning för att få ett jämnt rumsklimat. Exemplen nedan visar hur du gör det.

I luftkonditionerade utrymmen där det är högt i tak sjun- ker den svala luften mot golvet medan den varma luften stiger mot taket. Vinkla BONECO F210 Air Shower-fläkten rakt upp för en uppfriskande luftdusch.

På sommaren blir det gärna varmt och kvavt på övervå- ningen. Den kraftfulla BONECO F210 Air Shower-fläkten riktar den svala luften från nedervåningen så att det blir samma temperatur på alla våningar. LUFTKONDITIONERINGSSYSTEM (AC) En AC distribuerar temperaturen på olika sätt. Använd BONECO F210 Air Shower-fläkten för att förflytta den varma luften i riktning mot luftkonditioneringssystemet. Det går att göra direkt eller indirekt med hjälp av luftcir- kulation, enligt bilden. FRISK LUFT BONECO F210 Air Shower-hjälper dig att få bättre inom- husventilation. Om du inte har ett naturligt korsdrag kan du styra den friska luften direkt från fönstret till önskat rum.101

RENGÖRING SÄKERHETSINSTRUKTIONER Dra alltid ur kontakten till BONECO F210 Air Shower-fläkten innan du rengör den! Annars finns det risk för elstötar och svåra skador! Använd inte alkohol eller frätande rengöringsmedel.

Alla BONECO F210 Air Shower-fläktar är utformade för att kräva lite underhåll, även efter flera års användning. I de flesta fall räcker det att torka av fläkten med en torr trasa. Om smutsen är svår att få bort kan du torka höljet med en fuktig trasa. Tillsätt lite diskmedel i vattnet.

1. Tippa fläktenheten uppåt och lossa säkerhetsskru-

2. Ta bort frontgallret genom att vrida det en aning

4. Ta loss fläktbladen och rengör dem med en fuktig

5. Sätt ihop enheten igen genom att utföra arbetsste-

gen ovan i omvänd ordning.

6. Sätt fast frontgallret med säkerhetsskruven. När du

gör det, var noga med att skruven hamnar rätt på gallret.102 se103
