Produkttyp	Pelarfläkt BONECO Air Shower
Modell	F235
Märke	BONECO
Matningsspänning	24 V DC
Strömförbrukning	1,5 – 22 W
Ljudnivå	34 – 64 dB(A)
Max. luftflöde	1439 m³/h
Max. lufthastighet	273 m/min
Mått (B × D × H)	375 × 375 × 1212 mm
Tomvikt	7,6 kg
Justerbar höjd	Ja, upp till 2 avtagbara pelare
Riktning	Manuell lutning 270°
Antal effektnivåer	32
Timer för fördröjd avstängning	Ja, justerbar i steg om 1 timme
Timer för startfördröjning	Ja, justerbar i steg om 1 timme
Anslutning	Bluetooth, appen BONECO healthy air
App-funktioner	Timers, barnlås, väderförhållanden
Underhåll	Rengör höljet med en fuktig trasa; avtagbara blad för rengöring
Säkerhetsanvisningar	Koppla bort före rengöring; använd inte alkohol eller aggressiva produkter
Leveransens innehåll	Ventilationsenhet, 2 stödstolpar, sockel, bruksanvisning

Vanliga frågor - F235 BONECO

Hur ställer jag in avstängningstimern på fläkten BONECO F235?

Slå på apparaten, välj önskad fläkthastighet, tryck sedan på knappen ⏻ i 3 sekunder tills Oh blinkar. Vrid regulatorn för att ställa in antalet timmar. Efter 5 sekunder utan åtgärd sparas värdet och timerikonen visas.

Kan jag använda fläkten utan stödstolpe?

Ja, ventilationsenheten kan användas utan stolpe, med en eller två stödstolpar. Höjden kan anpassas efter dina behov.

Hur ansluter jag fläkten till BONECO-appen?

Se till att Bluetooth på din smartphone är aktiverat. Starta appen BONECO healthy air och följ parkopplingsinstruktionerna. Smartphonen måste vara i samma rum som fläkten vid parkopplingen.

Vad är den maximala ljudnivån för BONECO F235?

Den maximala ljudnivån är 64 dB(A) vid full effekt. Vid lägsta effekt är den 34 dB(A).

Hur rengör jag fläktbladen?

Luta ventilationsenheten uppåt, lossa säkerhetsskruven och ta bort frontgrillen. Lossa mittskruven, ta bort bladen och rengör dem med en fuktig trasa. Återmontera i omvänd ordning. Koppla alltid bort apparaten före rengöring.

Kan fläkten användas tillsammans med luftkonditionering?

Ja, det rekommenderas att rikta fläkten mot luftkonditioneringen för att fördela den svala luften jämnt i rummet, vilket förbättrar kylningseffektiviteten.

Hur inaktiverar jag Bluetooth-funktionen?

Tryck på knappen ⏻ i 5 sekunder tills bt blinkar. Vrid regulatorn för att välja -- och tryck på ⏻ för att bekräfta. För att aktivera igen, upprepa proceduren.

Vad är strömförbrukningen för BONECO F235?

Förbrukningen varierar från 1,5 W vid minimal drift till 22 W vid full effekt.

Hur återställer jag fläkten till fabriksinställningarna?

Tryck på knappen ⏻ i 10 sekunder tills fd blinkar. Alla inställningar raderas och fabriksinställningarna återställs. Du måste återansluta appen efter återställningen.

Är fläkten lämplig för rum med högt i tak?

Ja, rikta fläkten uppåt för att skapa en luftdusch och jämna ut temperaturen, eftersom varm luft tenderar att samlas vid taket.

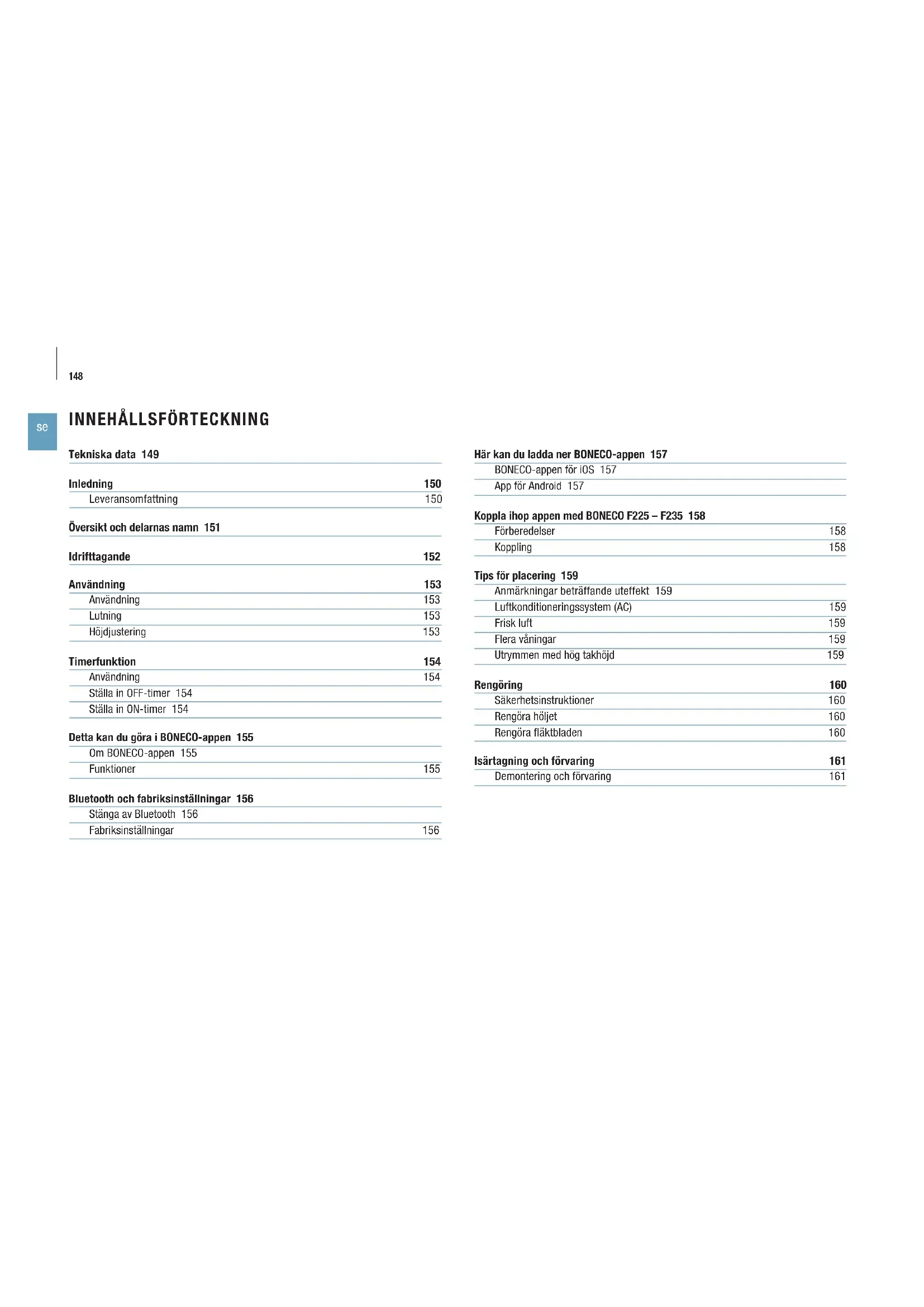

BRUKSANVISNING F235 BONECO

Inledning	150
Leveransomfattning	150

Översikt och delarnas namn 151

Idrifttagande

152

Användning	153
Användning	153
Lutning	153
Höjdjustering	153

Timerfunktion	154
Användning	154
Ställa in OFF-timer 154
Ställa in ON-timer 154

Detta kan du göra i BONECO-appen 155

Om BONECO-appen 155
Funktioner	155

Bluetooth och fabriksinställningar 156

Stänga av Bluetooth 156
Fabriksinställningar	156

Här kan du ladda ner BONECO-appen 157

BONECO-appen för iOS 157

App för Android 157

Koppla ihop appen med BONECO F225 - F235 158

Tips för placering 159

Anmärkningar beträffande uteffekt 159
Luftkonditioneringssystem (AC)	159
Frisk luft	159
Flera våningar	159
Utrymmen med hög takhöjd	159

Rengöring	160
Säkerhetsinstruktioner	160
Rengöra höljet	160
Rengöra fläktbladen	160

Isärtagning och förvaring	161
Demontering och förvaring	161

TEKNISKA DATA

Tekniska data*

Modell BONECO F225-BONECO F235

Nätaggregatspänning 24V DC

Effektförbrukning 1.5–22 W

Ljudnivå vid drift 34–64 dB(A)

Luftgenomströmning 1439 m

^3/h (maxsteg)

Lufthastighet 273 m/min (maxsteg)

Mått L×B×H	BONECO F225	375 × 375 × 852 mm (med ett mellanstycke)
	BONECO F235	375 × 375 × 1212 mm (med två mellanstycken)
Tomvikt	BONECO F225 6.0 kg
	BONECO F235 7.6 kg

*Kan komma att ändras

INLEDNING

HEJ!

Vad roligt att du har köpt en BONECO Air Shower-fläkt! De här supereffektiva enheterna anpassar sig perfekt efter dina behov. När du ställer in dem på det låga effektläget ger de en härligt svalkande fläkt på varma dagar. Om du använder luftkonditioneringssystemet fördelar enhetens kraftfulla fläkt istället luften jämnt i hela rummet så att det blir samma temperatur överallt.

Vid utvecklingen av BONECO Air Shower-fläkten har fokus legat på att den ska vara hållbar och kräva lite underhåll. Fläktbladens unika form ger en jämn luftgenomströmning med minimal energiförbrukning – en viktig vinst för miljön. Den eleganta designen gör att fläkten passar väl ihop med alla slags inredningsstilar så att du kan använda din BONECO Air Shower-fläkt året runt.

Vi hoppas att du kommer att bli nöjd med din nya BONECO Air Shower-fläkt!

LEVERANSOMFATTNING

Handbok Säkerhetsinstruktioner

Du väljer själv om du vill använda fläkten med ett, två eller utan mellanstycke. Den kan anpassas så att den passar dina behov.

Det enda som skiljer BONECO F225 och BONECO F235 åt är att BONECO F235 levereras med ett andra mellanstycke.

BONECO F225
Air Shower-fläkt

1 2 3 4 3 4 3 5 6

BONECO F235
Air Shower-fläkt

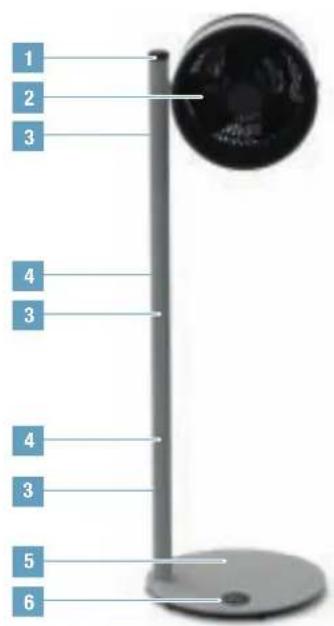

1 ON-OFF/Effektreglage
2 Fläkthuvud
3 Knapp för upplåsning
4 Tvádelat stativ
5 Fot med nätkabel
6 Display

IDRIFTTAGANDE

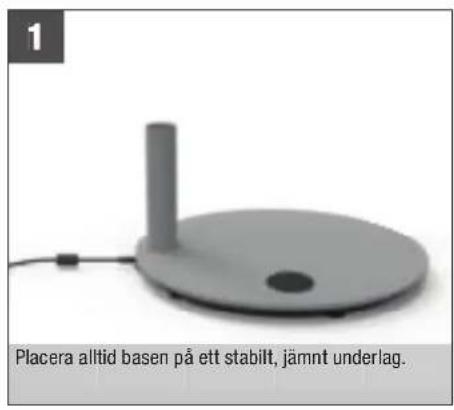

1 Placera alltid basen på ett stabilt, jämnt underlag.

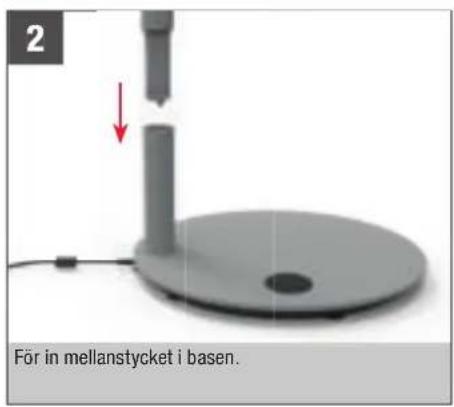

2 För in mellanstycket i basen.

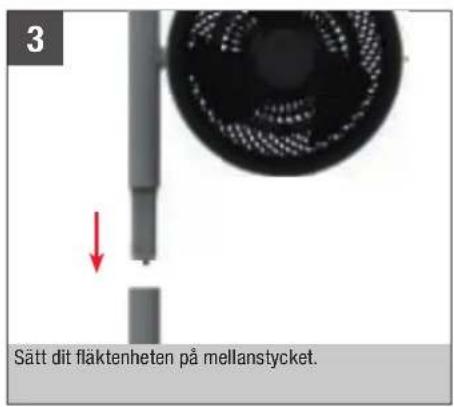

3 Sätt dit fläktenheten på mellanstycket.

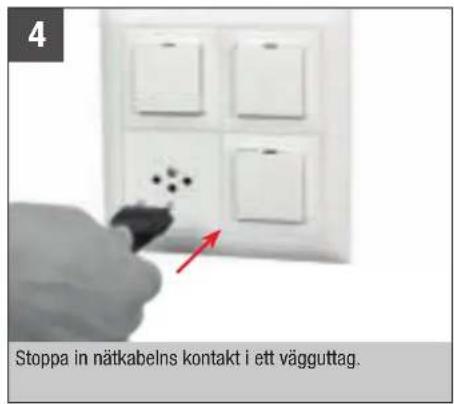

4 Stoppa in nätkabelns kontakt i ett vägguttag.

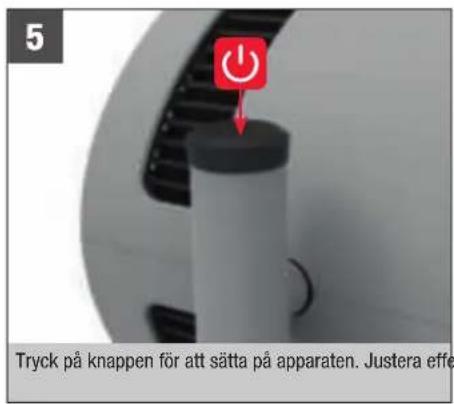

5 Tryck på knappen för att sätta på apparaten. Justera effe

6 en med hjälp av reglaget eller med BONECO-appen.

ANVÄNDNING

ANVÄNDNING

Alla BONECO Air Shower-fläktar är utformade så att de ska vara enkla att använda. Effekten justeras i 32 steg med hjälp av ett enda reglage.

LUTNING

Fläktenheten går att luta 270 grader för hand.

Fläktenheten roterar inte ett helt varv (360 grader).

HÖJDJUSTERING

Alla elkomponenter är helt integrerade i mellanstycket. Du kan därför justera höjden när som helst genom att sätta dit eller dra ut stativen, efter att du låst upp med tryckknappen.

Av säkerhetsskäl får inte fler än två mellanstycken användas (F235).

Med timerfunktionen kan du bestämma hur länge BONECO F225–F235 ska gå innan den stängs av automatiskt (OFF-timer).

Alternativt kan du bestämma efter vilken tid apparaten automatiskt ska slås på (ON-timer). Den här funktionen kan du till exempel använda för att aktivera BONECO F225–F235 innan du kommer hem, så att du kan njuta av ett perfekt inomhusklimat.

STÄLLA IN ÖFF-TIMER

1. Sätt på apparaten med knappen ⏻
2. Välj önskad fläkthastighet.
3. Håll knappen ⏻ intryckt i 3 sekunder, tills indikeringen «Oh» blinkar på displayen.

1. Använd reglaget för att ställa in antal timmar till avstängning. Efter ca 5 sekunder utan inmatning överförs det valda värdet och på displayen visas TI-MER-symbolen.

Apparaten går nu under den angivna tidsperioden och stängs därefter av automatiskt.

1. För att stänga av timern i förtid trycker du in knappen ⏻ i 3 sekunder och väljer «Oh». Alternativt kan du stänga av apparaten med knappen ⏻.

STÄLLA IN ON-TIMER

1. Stäng av apparaten med knappen ⏻.
2. Håll knappen ⏻ intryckt i 3 sekunder, tills «Oh» blinkar på displayen.

1. Använd reglaget för att ställa in antal timmar till påslagning. Efter ca 5 sekunder utan inmatning övertas det valda värdet och på displayen visas återstående tid i timmar.

1. Välj önskad fläkthastighet.

Apparaten slås på efter den definierade tiden och arbetar i den valda fläkthastigheten.
5. För att stänga av ON-timern i förtid trycker du in knappen ⏻ i 3 sekunder och väljer «Oh». Alternativt kan du sätta på apparaten med knappen ⏻.

DETTA KAN DU GÖRA I BONECO-APPEN

OM BONECO-APPEN

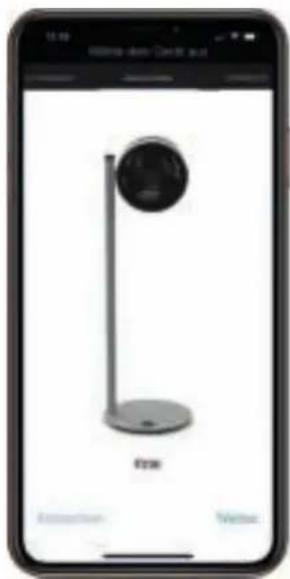

Med appen "BONECO healthy air" kan du styra din BONECO F225 – F235 och dra maximal nytta av allt den har att erbjuda. Appen erbjuder funktioner som timer och inställningar för fläkthastighet.

FUNKTIONER

ON-timer Apparaten startar efter den tid du angett

OFF-timer Apparaten stängs av efter den tid du angett

Baby-Lock Spärrfunktion för vridreglaget

Väder Visar aktuellt väder och utomhustemperatur

1. Håll knappen ⏻ intryckt i 5 sekunder, tills indikeringen «bt» (Bluetooth) blinkar på displayen.

1. Vrid reglaget till vänster eller höger tills displayen visar «--».

1. Tryck på knappen ⏻ för att stänga av Bluetooth.
2. För att återaktivera Bluetooth håller du knappen ⏻ intryckt i 5 sekunder igen, tills «bt» blinkar. Bluetooth är nu aktiverat igen.

FABRIKSINSTÄLLNINGAR

Efter återställning måste apparaten anslutas till BONECO-appen igen, så att den kan fjärrstyras.

1. Håll knappen ⏻ intryckt i 10 sekunder, tills indikeringen «fd» (Factory default) blinkar på displayen.

1. Alla inställningar raderas och apparaten återställs till fabriksläge.

HÄR KAN DU LADDA NER BONECO-APPEN

BONECO-APPEN FÖR IOS

Gå till App Store och sök efter "BONECO healthy air" eller skanna QR-koden nedan. För att du ska kunna läsa av QR-koden på en enhet med iOS 10 eller äldre måste du ha en särskild app installerad. Från och med iOS 11 behöver du bara rikta kameran mot QR-koden för att den ska läsas av automatiskt.

APP FÖR ANDROID

Gå till Google Play och sök efter "BONECO healthy air" eller skanna QR-koden nedan. För att du ska kunna läsa av QR-koden måste du ha en särskild app installerad på din enhet.

KOPPLA IHOP APPEN MED BONECO F225 - F235

FÖRBEREDELSER

• Se efter att du har Bluetooth igång i din smartphone.
• Tänk på att din smartphone måste vara i samma rum som BONECO F225 – F235 under kopplingen.

Efter slutförd koppling kan du styra BONECO F225 – F235 med din smartphone även när du befinner dig i ett angränsande rum. Maximalt avständ mellan smartphone och BONECO F225 – F235 beror på hur väggarna ser ut och vad de är byggda av.

KOPPLING

1. Se till att du har Bluetooth igång i din smartphone.
2. Starta BONECO-appen.
3. Följ anvisningarna i appen.

TIPS FÖR PLACERING

ANMÄRKNINGAR BETRÄFFANDE UTEFFEKT

Samtliga BONECO Air Shower-fläktar är utrustade med en högeffektfläkt som klarar att förflytta stora luftvolymer. Så här används den här funktionen: Styr luften i en viss riktning för att få ett jämnt rumsklimat. Exemplen nedan visar hur du gör det.

LUFTKONDITIONERINGSSYSTEM (AC)

En AC distribuerar temperaturen på olika sätt. Använd BONECO Air Shower-fläkten för att förflytta den varma luften i riktning mot luftkonditioneringssystemet. Det går att göra direkt eller indirekt med hjälp av luftcirkulation, enligt bilden.

BONECO Air Shower-hjälper dig att få bättre inomhusventilation. Om du inte har ett naturligt korsdrag kan du styra den friska luften direkt från fönstret till önskat rum.

På sommaren blir det gärna varmt och kvavt på överväningen. Den kraftfulla BONECO Air Shower-fläkten riktar den svala luften från nederväningen så att det blir samma temperatur på alla väningar.

I luftkonditionerade utrymmen där det är högt i tak sjunker den svala luften mot golvet medan den varma luften stiger mot taket. Vinkla BONECO-fläkten rakt upp för en uppfriskande luftdusch.

Dra alltid ur kontakten till BONECO Air Shower-fläkten innan du rengör den! Annars finns det risk för elstötar och svåra skador!

Använd inte alkohol eller frätande rengöringsmedel.

RENGÖRA HÖLJET

Alla BONECO Air Shower-fläktar är utformade för att kräva lite underhåll, även efter flera års användning. I de flesta fall räcker det att torka av fläkten med en torr trasa.

Om smutsen är svår att få bort kan du torka höljet med en fuktig trasa. Tillsätt lite diskmedel i vattnet.

RENGÖRA FLÄKTBLADEN

1. Tippa fläktenheten uppåt och lossa säkerhetsskruven.

1. Ta bort frontgallret genom att vrida det en aning moturs.

1. Lossa säkerhetsskruven i mitten medurs.

1. Ta loss fläktbladen och rengör dem med en fuktig trasa.

2. Sätt ihop enheten igen genom att utföra arbetsste- gen ovan i omvänd ordning.

3. Sätt fast frontgallret med säkerhetsskruven. När du gör det, var noga med att skruven hamnar rätt på gallret.

Observera att de avtagbara mellanstyckena går att ta loss. När du ska flytta apparaten till ett nytt ställe, ta isär den och transportera delarna var för sig till det nya stället, och sätt sedan ihop dem igen.

Det bästa och smidigaste är att förvara produkten i originalförpackningen. Förvara BONECO Air Shower-fläkten i ett torrt utrymme.

DEMONTERING OCH FÖRVARING

1. Dra ut nätkabeln från eluttaget.

1. Tryck på upplåsningsknappen på det övre stativet.

1. Ta bort fläkten genom att dra kraftigt uppåt.

1. Tryck på upplåsningsknappen på det nedre stativet.

1. Ta bort stativet från basenheten.
