F225 - Fläkt BONECO - Gratis bruksanvisning och manual

Produkttyp	Pelarventilator
Märke	Boneco
Modell	F225
Strömförsörjning	24 V DC (nätadapter)
Strömförbrukning	1,5 – 22 W
Ljudnivå	34 – 64 dB(A)
Maximalt luftflöde	1439 m³/h
Maximal lufthastighet	273 m/min
Mått (L × B × H)	375 × 375 × 852 mm (med en pelare)
Tomvikt	6,0 kg
Antal stödpelare	1 (avtagbar)
Enhetens orientering	Manuell, lutning 270°
Höjdjustering	Genom att lägga till/ta bort pelare (max 2 pelare)
Effektinställningar	32 nivåer
Funktioner	Avstängningstimer (0-9 h), starttimer (0-9 h), Baby-Lock, Bluetooth, styrning via appen BONECO
Anslutning	Bluetooth (parkoppling med smartphone)
Mobilapp	BONECO healthy air (iOS och Android)
Rengöring av höljet	Torr eller lätt fuktad trasa (vatten + diskmedel)
Rengöring av fläktbladen	Demontering av frontgallret, rengöring med fuktad trasa
Underhåll	Lågt underhåll, förvaring på torr plats
Säkerhetsanvisningar	Koppla ur före rengöring
Leveransinnehåll	Ventilationsenhet, stödpelare, bas, bruksanvisning, säkerhetsanvisningar, strömkälla

Vanliga frågor - F225 BONECO

Hur ställer jag in avstängningstimern på Boneco F225?

Sätt på enheten, välj önskad ventilationsnivå. Tryck på ⏻-knappen i 3 sekunder tills '0h' blinkar. Vrid på regulatorn för att ställa in timmar (0-9 h). Efter 5 sekunder utan åtgärd sparas värdet.

Hur använder jag starttimern?

Stäng av enheten (⏻-knappen). Tryck på ⏻-knappen i 3 sekunder tills '0h' blinkar. Vrid på regulatorn för att välja fördröjning innan start. Välj sedan önskad ventilationsnivå. Enheten startar automatiskt efter den inställda fördröjningen.

Kan jag ansluta fläkten till min smartphone?

Ja, Boneco F225 har Bluetooth. Ladda ner appen BONECO healthy air (iOS/Android), aktivera Bluetooth på din smartphone och följ appens instruktioner för parkoppling.

Hur inaktiverar jag Bluetooth?

Tryck på ⏻-knappen i 5 sekunder tills 'bt' blinkar. Vrid på regulatorn för att visa '--' och tryck sedan på ⏻ för att bekräfta. För att återaktivera, upprepa proceduren.

Hur återställer jag till fabriksinställningarna?

Tryck på ⏻-knappen i 10 sekunder tills 'fd' blinkar. Alla inställningar raderas och fabriksinställningarna återställs. Du måste återansluta appen.

Hur rengör jag fläktbladen?

Koppla först ur enheten. Luta ventilationsenheten uppåt, lossa säkerhetsskruven på frontgallret, ta bort gallret genom att vrida lätt åt vänster. Lossa centralskruven på fläktbladen, ta bort bladen och rengör dem med en fuktad trasa. Montera i omvänd ordning.

Vilken är maximal höjd med två pelare?

Med två stödpelare (modell F235) är totalhöjden 1212 mm. För F225, med en pelare, är höjden 852 mm. Du kan använda enheten utan pelare direkt på basen.

Kan fläkten lutas 360°?

Nej, manuell lutning är begränsad till 270 grader. Den möjliggör inte full rotation.

Hur använder jag Baby-Lock-funktionen?

Baby-Lock-funktionen finns tillgänglig via appen BONECO healthy air. Den låser fläktens kontroller för att förhindra att barn manipulerar den.

Kan fläkten fungera utan pelare?

Ja, ventilationsenheten kan användas direkt på basen utan stödpelare. Du kan på så sätt justera höjden efter dina behov.

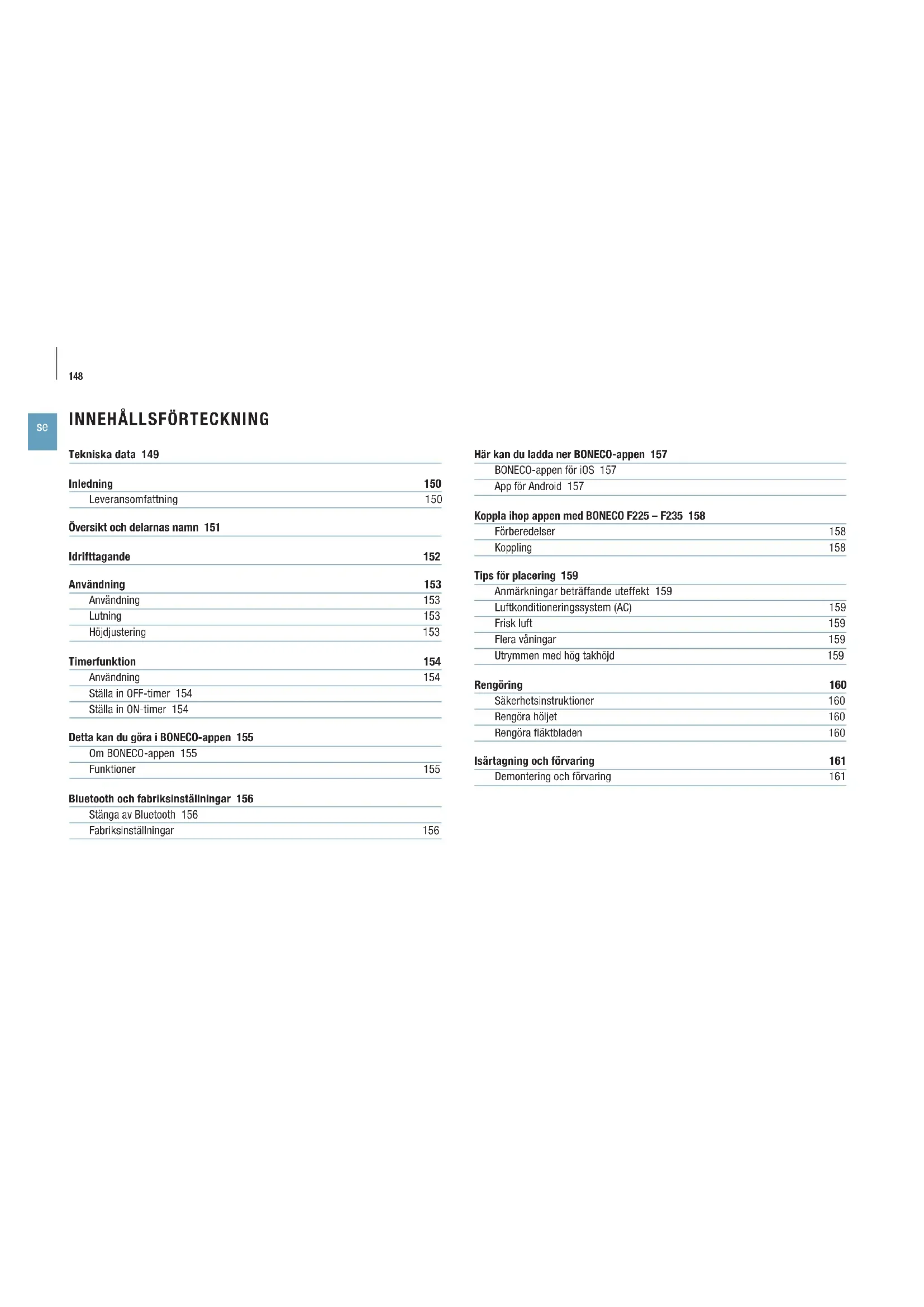

BRUKSANVISNING F225 BONECO

Leveransomfattning 150

Oversikt och delarnas namn 151

Idrifttagande 152

Anvandning 153

Anvandning 153
Lutning 153
Höjdustering 153

Timerfunktion 154

Användning 154
Stalla in OFF-timer 154
Stalla in ON-timer 154

Detta kan du gora i BONECO-appen 155

Om BONECO-appen 155
Funktioner 155

Bluetooth och fabriksiinställninger 156

Stanga av Bluetooth 156
Fabriksinställningar 156

Här kan du ladda ner BONECO-appen 157

BONECO-appen for iOS 157
App for Android 157

Koppla ihop appen med BONECO F225-F235 158

Isartagning och forvaring 161

Demontering och forvaring 161

TEKNISKA DATA

Tekniska data*

Modell BONECO F225-BONECO F235

Ntaggregatspanning 24V DC

Effektforbrukning 1.5-22W

Ljudniva vid drift 34-64 dB(A)

Luftgenomströmming 1439 m

^3/h (maxsteg)

Lufthastighet 273 m/min (maxsteg)

Matt L×B×H BONECO F225 375× 375× 852mm (med ett mellanstycke)

BONECO F235 375× 375× 1212mm (med tva mellanstycken)

Tomvikt BONECO F225 6.0 kg

BONECO F235 7.6 kg

*Kan komma att andras

INLEDNING

HEJI!

Vad roligt att du har kopt en BONECO Air Shower-flakt! De har supereeffektiva encheterma anpassar sig perfekt after dina behov. Nár du ställer in dem pa det laga effektlaget ger de en härigt svalkende flakt pa varma dagar. Om du anvander luftkonditioneringssystemet fordelar enchetens kraftfulla flakt istället luften jämt i hela rummet sa att det bliramma temperatur overall.

Vid utvecklingen av BONECO Air Shower-flakten har fokus legat pa att den ske vara hällbar och krava lite underhäll. Flaktbladens unika form ger en jänn luftgenomströming med minimal energiförbrukning - en viktig vinst for miljön. Den eleganta designen gört at flakten passar val ihop med alla slags inredningsstilar sa att du kan använda din BONECO Air Shower-flaktaret runt.

Vi hoppas att dukommen att blinod med din nga BONECO Air Shower-flakt!

LEVERANSOMFATTNING
BONECO fläktenhet

Avtagbart mellanstycke (F225: 1× /F235:2×

Bas

Stromforsorning

Handbok Sakerhetsinstruktioner

Du valjer sjalv om du vill anvanda flakten med ett, tvä eller atan mellanstycke. Den kan anpassas sa att den passar dina behov.

1 ON-OFF/Effektreglage
2 Flakthuvud
3 Knapp for upplasning
4 Tvadelat stativ
5 Fot med naktikel
6 Display

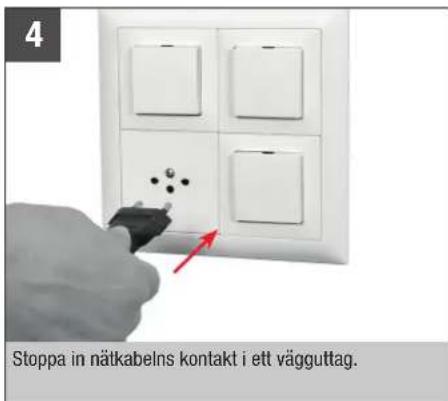

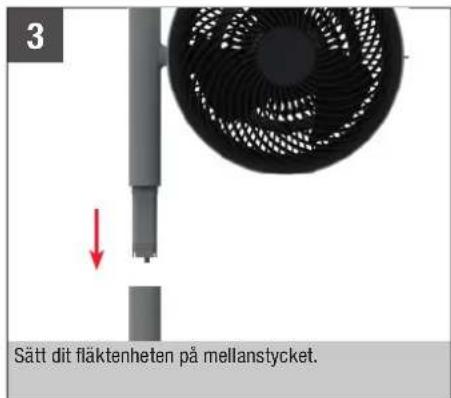

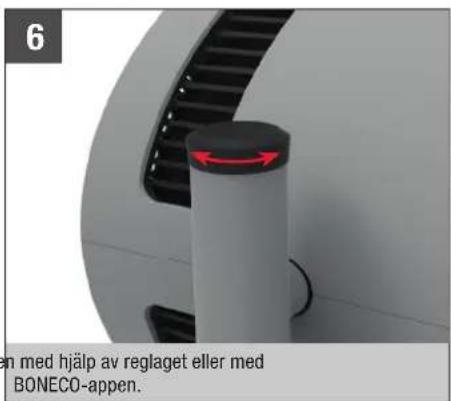

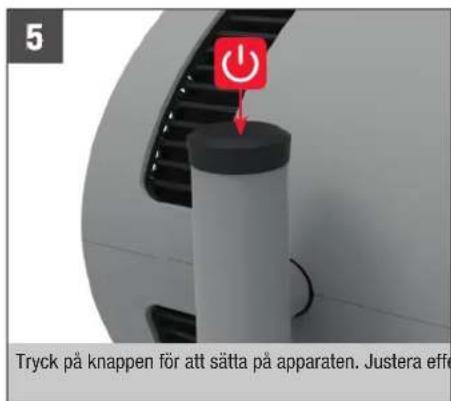

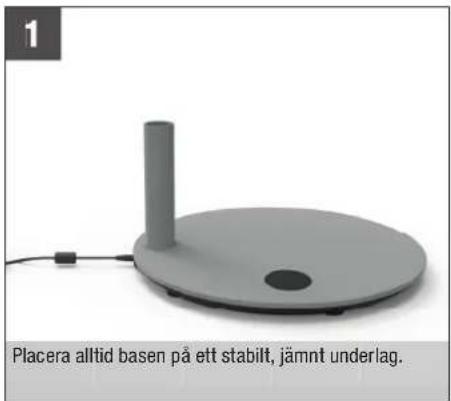

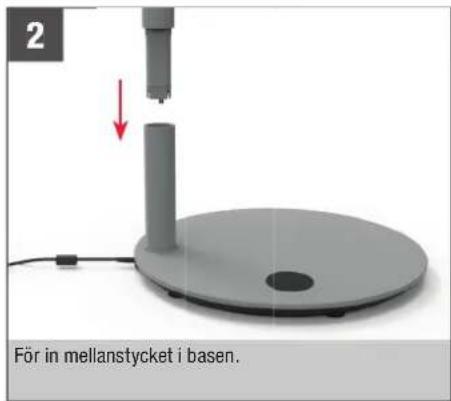

IDRIFTTAGANDE

ANVÄNDNING

ANVÄNDNING

Alla BONECO Air Shower-flaktar uriformade sa att de skevara enkla att anvanda.Effecteken justeras i 32 steg med hjalp avettenda reglage.

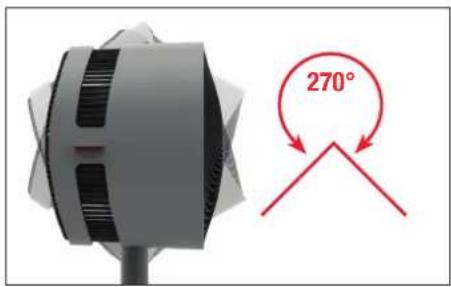

LUTNING

Flaktenheten gär att luta 270 grader for hand.

Fläktenheden roterar inte ett helt varv (360 grader).

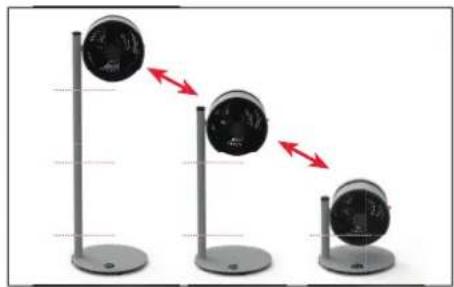

HOJDJUSTERING

Alla elkomponenter ar heit integrERade i mellanstycket. Du kan darrfor justera hoJden nar som helst genom att satta dit ell erdra ut stativen, after att du last upp med tryckknappen.

Av sakerhetsskal fär inte fler an tvä mellanstycken anvandas (F235).

TIMERFUNKTION

ANYÄNDNING

Med timerfunktionen kan du bestämma hur lange BO-NECO F225-F235 ske gå innan den stängs av automatiskt (OFF-timer).

Alternativek an du bestämme after vilken tid apparaten automatiskt skaslas pa (ON-timer). Den har Funktionen kan du till exempl anvanda for att aktivera BONECO F225-F235 innan dukommen hem, sa att du kan njuta av ett perfekt inomhusklimat.

STÄLLA IN OFF-TIMER

1. Satt pa apparaten med knappen
2. Valj onskad flakthastiget.
3. Hall knappen intryckt i 3 sekunder, tills indikeringen «Oh» blinkar på displayen.

1. Använd reglaget für att ställa in antal timmar till avstängning. Efter ca 5 sekunder atan inmatning overförs det valda vardet och på displayen visas TI-MER-symbolen.

Apparaten gär nu under den angivna tidsperioden och stängs direfter av automatiskt.

1. For att stänga av timern i fortid trycker du in knappen 1 i 3 sekunder och valjer 00 . Alternativt kan du stänga av apparaten med knappen 1.

STÄLLA IN ON-TIMER

1. Stang av apparaten med knappen
2. Hall knappen (1) intryckt i 3 sekunder, tills «Oh» blinkar på displayen.

1. Använd reglaget for att ställa in antal timmar till pascalagning. Efter ca 5 sekunder utan inmatning övertas det valda vardet och på displayen visas Återstäende tid i timmar.

1. Valj onskad flakthastighet.

Apparaten slas pafter den definierade tiden och arbetar i den valda flakthastigheten.

1. For att stanga av ON-timern i fortid trycker du in knappen 日 i 3 sekunder och valjer Oh.Alternativ kan du satta pa apparaten med knappen 日

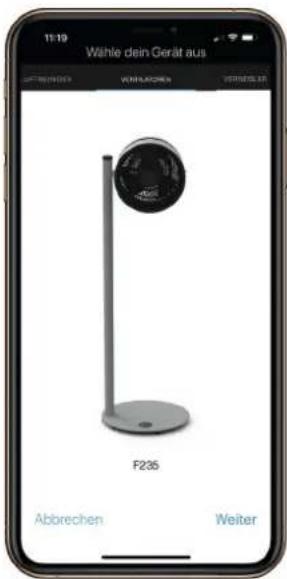

DETTA KAN DU GÖRA I BONECO-APPEN

OM BONECO-APPEN

Med appen "BONECO healthy air" kan du styra din BONECO F225-F235 och dra maximal nytta av allt den har att erbjuda. Appen erbjuder Funktioner som timer och inställninger for flkthastiget.

FUNKTIONER

ON-timer Apparaten startar after den tid du angett

Väder Visar aktuellt väder och utomhustemperatur

SE

BLUETOOTH OCH FABRIKSINSTÄLLNINGAR

STANGA AV BLUETOOTH

1. Hall knappen ( ) intryckt i 5 sekunder, tills indikeringen «bt» (Bluetooth) blinkar på displayen.

1. Vrid reglaget till vänster eller hoger tills displayen visar -

1. Tryck pa knappen for att stanga av Bluetooth.
2. For att ateraktivera Bluetooth Haller du knappen ( ) intryckt i 5 sekunder igen, tills «bt» blinkar. Bluetooth ar nu aktiverat igen.

FABRIKSINSTÄLLNINGAR

Efter aterstellning maste apparaten anslutas till BONECO-appen igen, sa att den kan fjarrstyras.

1. Hall knappen intryckt i 10 sekunder, tills indikeringen «fd» (Factory default) blinkkar pa displayen.

1. Alla installinger raderas och apparaten aterstalls till fabrikslagy.

HÄR KAN DU LADDA NER BONECO-APPEN

BONECO-APPEN FÜR IOS

Gà till App Store och sök after "BONECO healthy air" eller skanna QR-koden nedan. För att du skä kunna läsä av QR-koden på enhem med iOS 10 eller ärdre mäste du ha en särskild app installerad. Frän och med iOS 11 behöver du bara rikta kameran mot QR-koden for att den skä läsas av automatiskt.

APP FÜR ANDROID

Gà till Google Play och sök after "BONECO healthy air"
eller skanna QR-koden nedan. För att du skä kunna lasa
av QR-koden maste du ha en särskild app installerad på din enchet.

Download on the

AppStore

SE

KOPPLA IHOP APPEN MED BONECO F225 - F235

FÖRBERDEDELSER

Se after att du har Bluetooth igang i din smartphone.
Tänk pà att din smartphone mäste vara i somma rum som BONECO F225 - F235 under kopplingen.

Efter slutford kopling kan du styra BONECO F225-F235 med din smartphone aven nar du befinner dig i ett angransande rum. Maximalt avstand mellan smartphone och BONECO F225-F235 beror pa hur vaggarna ser ut och vad de ar byggda av.

KOPPLING

1. Se till att du har Bluetooth igäng i din smartphone.
2. Starta BONECO-appen.
3. Folj anvisningarna i appen.

TIPS FÖR PLACERING

ANMÄRKNINGAR BETRAFFANDE UTEFFEKT

Samtiga BONECO Air Shower-flaktar ar utrustade med en hogeeffektflakt som klarar att forflyta stora luftvolymer. Sā har anvands den har funktionen: Styr luften i en viss riktning for att fäett rumsklimat. Exemplen nedan visar hur du gör det.

LUFTKONDITIONERINGSSYSTEM (AC)

En AC distribuerar temperatenp olika satt. Anvand BONECO Air Shower-flakten for att forflyta den varma luften i riktning mot luftkonditioneringssystemet. Det gar att gora direkt ell indirect med hjalp av luftcirkulation, enigt bilden.

FRISK LUFT

BONECO Air Shower-hjalper dig att fä bättre inomhusventiation. Om du inte har att naturligt korsdrag kan du styrden friska luften direkt fran fönstret till önskat rum.

FLERA VANINGAR

Pá sommaren blir det gärna varmt och kvavt áovervåningen. Den kraftfullA BONECO Air Shower-flakten riktarden svala luften frän nedervåningen sa att det blir somma temperatur palla väningar.

UTRYM men MED HOG TAKHOJD

I luftkonditionerade utrymmen dar det ar högt i tak sjunker den svala luften mot golvet medan den varma luften stiger mot taket. Vinkla BONECO-fläkten rakt upp for en uppriskande luftdusch.

RENGÖRING

SAKERHETSINSTRUKTIONER

Dra alltid ur kontakten till BONECO Air Shower-fläkten innan du rengör den! Annars finns det risik forelstotar och svār skador!

Anvand inte alcohol ether fratande rengoringsmedel.

RENGORA HOLLJET

Alla BONECO Air Shower-flaktar ar utformade for att krava lite underhall, aven after flera ars anvandning. I de festa fall racker det att torka av flakten med en torr trasa.

Om smuten ar svar att fa bort kan du torka holjet med en fuktig trasa. Tillsatt lite diskmedel i vatnet.

RENGÖRA FLAKTBADEN

1. Tippa fläktenheten uppat och lossa säkerhetsskru-ven.

1. Ta bort frontgallet genom att vrida det en aning moturs.

1. Lossa sakerhetsskruven imitten medurs.

1. Ta loss flaktbladen och rengör dem med en fuktig trasa.
2. Satt ihop enheten igen genom att utfora arbetsste-gen ovan i omvand ordning.
3. Satt fast frontgallet med sakerhetsskruven. När du gör det, var noga med att skruven hamnar rätt pa gallret.

ISÄRTAGNING OCH FÖRVARING

1 Observera att de avtagara mellanstyckena gär att ta loss. När du sca flyta apparaten till ennyt stäle, ta isär den och transportera delarna var for sig till det nya stället, och satt sedan ihop demigen.

Det basta och smidigaste ar att forvara Produk- ten i originalforpackningen. Forvara BONECO Air Shower-flakten i ett tort utrymme.

DEMONTERING OCH FÜRVARING

1. Dra ut natakabeln fran eluttaget.

1. Tryck på upplasningsknappen på det övre stativet.

1. Ta bort fläkten genom att dra kraftigt uppat.

1. Tryck på upplasningsknappen på det nedre stativet.

1. Ta bort stativet fran basenheten.
