F220CC - Fläkt BONECO - Gratis bruksanvisning och manual

Varumärke	Boneco
Modell	F220CC
Kategori	Luftrenande fläkt
Produkttyp	Pelarfläkt med rening
Mått (L × B × H)	375 × 375 × 850 mm (med en pelare)
Vikt (tom)	8 kg
Strömförsörjning	220-240 V ~ 50 Hz
Effektförbrukning	33 W (max)
Ljudnivå	60 dBA (max)
Luftflöde	900 m³/h
CADR (partiklar)	170 m³/h
Filtrering	HEPA-ESP-filter och UV-C-ljus
Antal hastigheter	4 (0, I, II, III)
Lutning	270° manuell
Justerbar höjd	Ja (upp till 1 stödkolonn)
Filterunderhåll	Handtvätt eller diskmaskin (max 70°C)
Rengöring av fläktblad	Demonterbar, rengör med fuktig trasa
Säkerhet	Koppla ur innan rengöring; använd inte alkohol
Leveransinnehåll	Fläktenhet, 1 stödkolonn, bas, HEPA-ESP-filter, bruksanvisning, säkerhetsanvisningar
Garanti	2 år (bekräftas enligt land)

Vanliga frågor - F220CC BONECO

Hur installerar jag Boneco F220CC-fläkten?

Placera basen horisontellt, sätt in stödkolonnen (max 1) tills den klickar på plats, sätt sedan fast fläktenheten på den. Anslut nätkabeln.

Hur slår jag på och justerar effekten?

Använd effektreglaget på fläktenheten. Lägen: 0 (av), I (låg), II (medel), III (hög). Vrid ratten för att välja hastighet.

Hur riktar jag luftflödet?

Fläktenheten lutas manuellt 270 grader. Tryck eller dra fläkthuvudet för att rikta luften i önskad riktning. Tvinga inte förbi stopp.

Går HEPA-ESP-filtret att rengöra?

Ja, HEPA-ESP-filtret är tvättbart. Koppla ur apparaten, ta bort bakre gallret och filtret. Tvätta det för hand med ett milt rengöringsmedel (10 g/l vid 40 °C) eller i diskmaskin vid max 70 °C. Låt det torka helt (5 h) innan du sätter tillbaka det.

Hur ofta ska filtret rengöras?

Vid regelbunden användning, rengör filtret minst varannan vecka. Ett smutsigt filter kan orsaka knastrande ljud; rengöring löser problemet.

Hur rengör jag fläktbladen?

Koppla ur apparaten. Luta huvudet vinkelrätt, lossa säkerhetsskruven på frontgallret och ta bort det. Lossa mittskruven på bladen och ta bort dem. Rengör med en fuktig trasa och diskmedel. Montera i omvänd ordning.

Varför startar inte apparaten?

Kontrollera att bakre gallret är korrekt placerat: felaktig placering förhindrar strömförsörjning. Se även till att sladden är ansluten och att effektknappen inte står på 0.

Vilka är måtten och vikten för F220CC?

Med en stödkolonn mäter den 375 × 375 × 850 mm och väger 8 kg tom. Den kräver fritt utrymme runt om för god luftcirkulation.

Kan jag använda apparaten utan stödkolonn?

Ja, fläktenheten kan användas direkt på basen utan kolonn, eller med en eller två kolonner (beroende på modell). För F220CC är endast en kolonn tillåten av säkerhetsskäl.

Vad gör jag vid knastrande ljud?

Lätt sprakande vid första användning är normalt (filterladdning). Om det fortsätter, rengör HEPA-ESP-filtret enligt anvisningarna. Om ljudet fortsätter efter rengöring, kontakta kundtjänst.

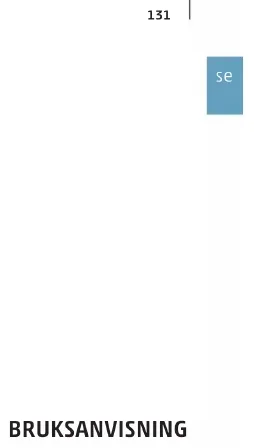

BRUKSANVISNING F220CC BONECO

SE Följ alltid alla säkerhetsanvisningar (bifogas separat i leveransen).

Inledning	132
Leveransomfattning	132

Översikt och delarnas namn 133

Idrifttagande	134
Användning	136
Användning	136
Lutning	136
Höjdjustering	136

Tips för placering 137

Anmärkningar beträffande uteffekt 137

Luftkonditioneringssystem (AC) 137

Frisk luft 137

Flera våningar 137

Utrymmen med hög takhöjd 137

Ta bort filtret 138

Rengöring för hand 138

Rengöring i diskmaskin 138

Sätta tillbaka filtret 139

Felsökning 139

Rengöring	140
Säkerhetsinstruktioner	140
Rengöra höljet 140
Rengöra fläktbladen	140

Isärtagning och förvaring

141

TEKNISKA DATA

TEKNISKA DATA*

Modell BONECO F220CC - BONECO F230CC
Nätaggregatspänning 220-240V~50Hz
Effektförbrukning 33 W (maxinställning)
Ljudnivå vid drift 60 dBA (maxinställning)
Luftgenomströmning 900 m3/h
CADR 170 m3/h
Mätt L×B×H	BONECO F220CC 375 × 375 × 850 mm (med ett mellanstycke)
	BONECO F230CC 375 × 375 × 1210 mm (med två mellanstycken)
Tomvikt BONECO F220CC 8 kg

*Kan komma att ändras

INLEDNING

HEJ!

Vad roligt att du har valt att köpa BONECOs fläkt "Clean & Cool". De här supereffektiva enheterna anpassar sig perfekt efter dina behov. Oavsett nivå tillhandahåller de effektiv luftrening och en skönt svalkande bris med ren luft. Detta är möjligt tack vare HEPA-ESP-filtret och UV-C-ljus. Den perfekta lösningen för hälsosam luft.

När vi utvecklade BONECOs fläkt "Clean & Cool" fokuserade vi på att skapa den bästa kombinationen av fläkt och luftrenare. Vi lyckades med detta genom att bygga in det toppmoderna BONECO HEPA-ESP-filtret i våra högeffektfläktar.

Vi hoppas att du kommer att bli nöjd med din nya BONECO "Clean & Cool"-fläkt!

LEVERANSOMFATTNING

BONECO fläktenhet

Avtagbart mellanstycke (F220CC: 1×/ F230CC: 2×)

Handbok Säkerhetsinstruktioner

1 Eff ektreglage
2 Fläktenhet
3 HEPA-ESP filter
4 Knapp för upplåsning
5 Avtagbart mellanstycke
6 Bas med nätkabel

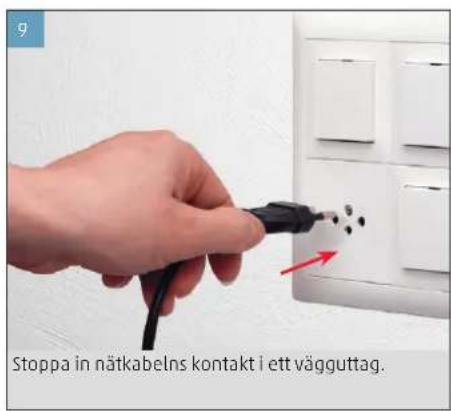

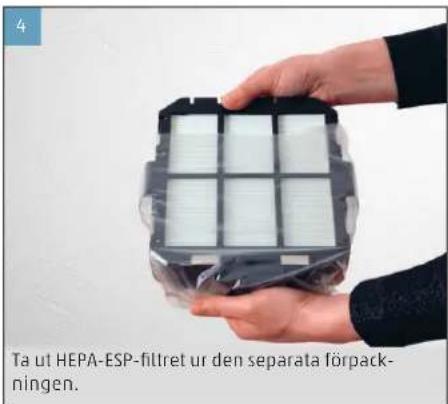

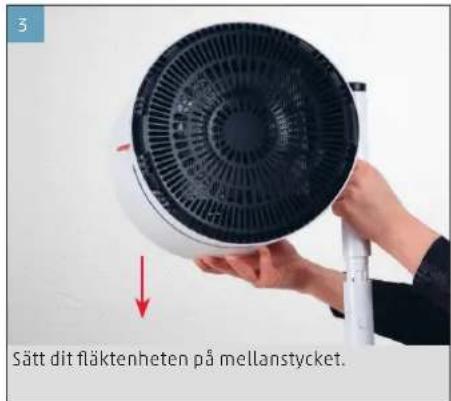

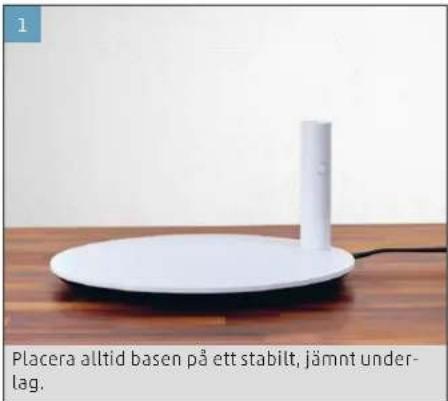

IDRIFTTAGANDE

Se till att gallret sitter korrekt eftersom enheten inte kommer att starta annars.
i Observera att du kan höra ett knastrande ljud de första minuterna när du slår på fläkten för första gången eller efter att den inte har använts på ett tag. Detta är HEPA-ESP-filtret som blir elektrisk laddat så att det kan fungera som ett mycket effektivt luftfilter.

Det enda som skiljer BONECO F220CC och BONECO F230CC åt är att BONECO F230CC levereras med ett andra mellanstycke.

Du väljer själv om du vill använda fläkten med ett, två eller utan mellanstycke. Den kan anpassas så att den passar dina behov.

ANVÄNDNING

ANVÄNDNING

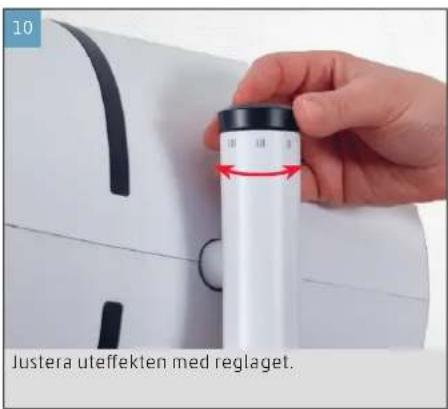

Alla BONECO "Clean & Cool"-fl äktar är utformade så att de ska vara enkla att använda. Uteff ekten justeras i fyra steg med ett enda reglage: 0 > I > II > III > III

LUTNING

Fläktenheten går att luta 270 grader för hand.

Fläktenheten roterar inte ett helt varv (360 grader).

HÖJDJUSTERING

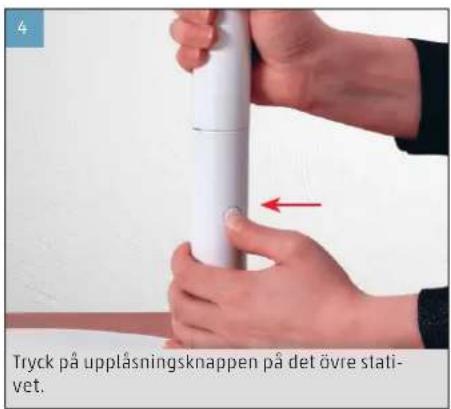

Alla elkomponenter är helt integrerade i mellanstycket. Du kan därför justera höjden när som helst genom att sätta dit eller dra ut stativen, efter att du låst upp med tryckknappen.

Av säkerhetsskäl kan maximalt två mellanstycken användas samtidigt på BONECO F220CC och maximalt ett på BONECO F220CC.

Samtliga BONECO "Clean & Cool"-fläktar är utrustade med en högeffektfläkt som klarar att förflytta stora luftvolymer. Så här används den här funktionen: Styr luften i en viss riktning för att få ett jämnt rumsklimat. Exemplen nedan visar hur du gör det.

LUFTKONDITIONERINGSSYSTEM (AC)

En AC distribuerar temperaturen på olika sätt. Använd BONECO "Clean & Cool"-fläkten för att förflytta den varma luften i riktning mot luftkonditioneringssystemet. Det går att göra direkt eller indirekt med hjälp av luftcirkulation, enligt bilden.

BONECO "Clean & Cool"-hjälper dig att få bättre inomhusventilation. Om du inte har ett naturligt korsdrag kan du styra den friska luften direkt från fönstret till önskat rum.

På sommaren blir det gärna varmt och kvavt på övervåningen. Den kraftfulla BONECO "Clean & Cool"-fläkten riktar den svala luften från neder - väningen så att det blir samma temperatur på alla väningar.

I luftkonditionerade utrymmen där det är högt i tak sjunker den svala luften mot golvet medan den var - ma luften stiger mot taket. Vinkla BONECO-fläkten rakt upp för en uppfriskande luftdusch.

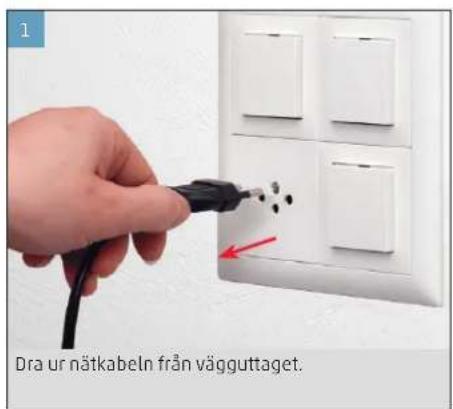

1. Se till att enheten är urkopplad.
2. Luta fläkten framåt och ta bort det bakre gallret.

1. Använd båda händerna för att lätt trycka in lås -mekanismen på HEPA-ESP-filtret så att det kan tas bort från enheten.

1. Använd ett pH-neutralt rengöringsmedel (10 g / 1 000 ml) i 40 °C vatten för att rengöra.
2. Efter rengöring, skölj av med rent vatten och torka torrt med en ren, mjuk trasa.
3. Låt filtret ligga på en torr plats i minst 5 timmar för att se till att det är helt torrt innan det sätts tillbaka i fläktenheten.

RENGÖRING I DISKMASKIN

Rengör inte filtret tillsammans med disk eller material som innehåller fett och flott.
Använd endast pH-neutrala rengöringsmedel som är lämpliga för din diskmaskin.
Ställ in rengöringstemperaturen på maximalt 70 °C.
Diska endast en cykel och inte längre tid än 2 timmar (inklusive torkning).

1. Placera filtret i diskmaskinen.
2. Ta ut filtret ur diskmaskinen och kontrollera att det inte är skadat eller deformerat. Sätt inte till -baka ett skadat filter i enheten.
3. Kontrollera alltid att filtret är helt torrt efter att det rengjorts. Låt filtret vid behov ligga på en torr plats i upp till 5 timmar för att säkerställa att det är helt torrt innan det sätts tillbaka i fläkten.
4. Låt alltid filtret kylas ner till rumstemperatur inn - an det sätts tillbaka i fläktenheten.

SÄTTA TILLBAKA FILTRET

1. Tryck in filtret tills läsmekanismen klickar till och läser fast filtret i enheten.

1. Stäng fläktens bakre galler igen. Se till att gallret sitter korrekt eftersom enheten inte kommer att starta annars.

Vid regelbunden användning bör filtret rengöras minst varannan vecka. Efter en längre tid utan rengöring kan filtret avge ett konstant klickande ljud. När detta sker är det nödvändigt att rengöra filtret enligt rengöringsinstruktionerna.

RENGÖRING

SÄKERHETSINSTRUKTIONER

Dra alltid ur kontakten till BONECO "Clean & Cool"-fl äkten innan du rengör den! Annars fi nns det risk för elstötar och svåra skador!

Använd inte alkohol eller frätande rengöringsmedel.

RENGÖRA HÖLJET

Alla BONECO "Clean & Cool"-fl äktar är utformade för att kräva lite underhåll, även efter fl era års användning. I de fl esta fall räcker det att torka av fl äkten med en torr trasa.

Om smutsen är svår att få bort kan du torka höljet med en fuktig trasa. Tillsätt lite diskmedel i vattnet.

RENGÖRA FLÄKTBLADEN

1. Tippa fl äktenheten uppåt och lossa säkerhetsskruven.

1. Ta bort frontgallret genom att vrida det en aning moturs.

1. Lossa säkerhetsskruven i mitten medurs.

1. Ta loss fl äktbladen och rengör dem med en fuktig trasa.
2. Sätt ihop enheten igen genom att utföra arbetsstegen ovan i omvänd ordning.

När du sätter tillbaka det främre gallret med skruven, observera positionen på de två halvcirkelformade markeringarna på framsidan och se till att de formar en hel cirkel.

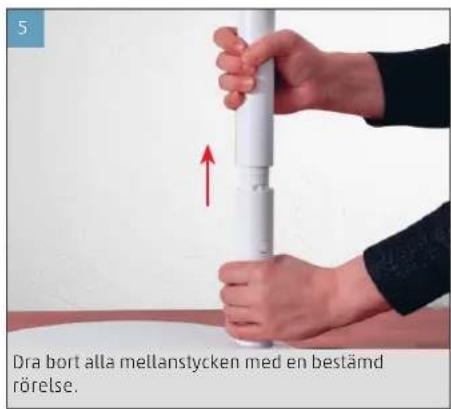

! Observera att de avtagbara mellanstyckena går att ta loss. När du ska fl ytta apparaten till ett nytt ställe, ta isär den och transportera delarna var för sig till det nya stället, och sätt sedan ihop dem igen.
Det bästa och smidigaste är att förvara produkten i originalförpackningen. Förvara BONECOs fl äkt "Clean & Cool" i ett torrt utrymme.
