MANUALE UTENTE F220CC BONECO

Leggere e salvare queste istruzioni

IT È indispensabile osservare tutte le indicazioni sulla sicurezza (contenute separatamente nel volume di fornitura).

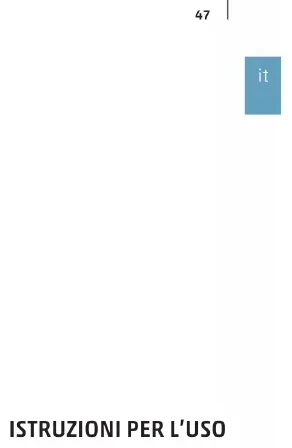

IT Istruzioni per l'uso 47

Panoramica e nomi delle parti 49

Avvio 50

Utilizzo 52

Utilizzo 52

Allineamento 52

Regolazione altezza 52

Suggerimenti per il posizionamento 53

Note su potenza 53

Sistema di climatizzazione (AC) 53

Aria fresca 53

Piani multipli 53

Locali con soffitti alti 53

Pulizia del filtro HEPA-ESP 54

Rimozione del filtro 54

Pulizia manuale 54

Pulizia in lavastoviglie 54

Reinserimento del filtro 55

Risoluzione dei problemi 55

Pulizia 56

Istruzioni per la sicurezza 56

Pulizia dell'alloggiamento 56

Pulizia delle pale del ventilatore 56

Smontaggio e conservazione 57

DATI TECNICI

DATI TECNICI*

Modello BONECO F220CC - BONECO F230CC
Tensione di alimentazione 220-240V~50Hz
Potenza assorbita 33 W (livello massimo)
Livello di rumore di funzionamento 60 dBA (livello massimo)
Portata d'aria 900 m3/h
CADR 170 m3/h
Dimensioni L × P × H	BONECO F220CC 375 × 375 × 850 mm (con un connettore)
	BONECO F230CC 375 × 375 × 1210 mm (con due connettori)
Peso a vuoto BONECO F220CC 8 kg
	BONECO F230CC 12.5 kg

* Soggetto a modifiche

INTRODUZIONE

GENTILE CLIENTE,

Complimenti per avere acquistato il ventilatore "Clean & Cool" BONECO. Queste unità ad alte prestazioni saranno in grado di rispondere perfettamente alle sue esigenze. A qualsiasi livello forniscono un'elevata funzione di purificazione dell'aria e una piacevole brezza rinfrescante di aria pulita. Ciò è possibile grazie al filtro HEPA-ESP e alla luce UV-C. La soluzione perfetta per un'aria sana.

Nello sviluppo del ventilatore "Clean & Coal" BONECO, ci siamo concentrati nel creare la combinazione ottimale tra ventilatore e purificatore. Ciò è stato possibile grazie all'integrazione dell'avveniristico filtro HEPA-ESP BONECO nei nostri ventilatori ad alta potenza.

Speriamo che le piaccia il suo nuovo ventilatore a doccia d'aria BONECO!

ELEMENTI INCLUSI

Unità ventola BONECO

Connettore rimovibile (F220CC: 1×/ F230CC: 2×)

Base con cavo di alimentazione

Manuale Istruzioni per la sicurezza

1 Regolatore di potenza
2 Unità ventola
3 Filtro HEPA ESP
4 Tasto persbloccare
5 Connettore rimovibile
6 Base con cavo di alimentazione

AVVIO

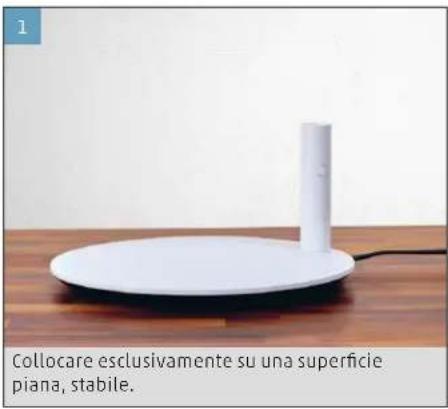

Collocare esclusivamente su una superficie piana, stabile.

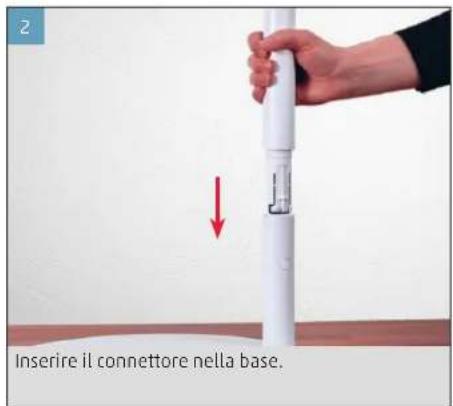

2 Inserire il connettore nella base.

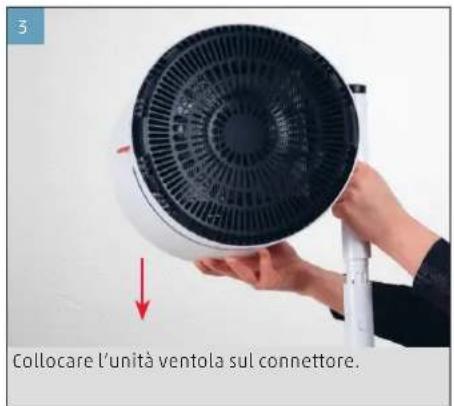

Collocare l'unità ventola sul connettore.

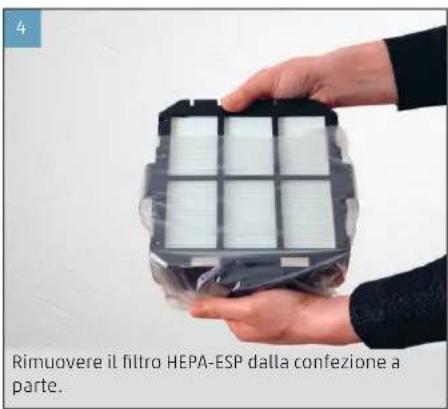

Rimuovere il filtro HEPA-ESP dalla confezione a parte.

Rimuovere la griglia posteriore dell'unità ventilatore.

6 Mettere il filtro nel dispositivo.

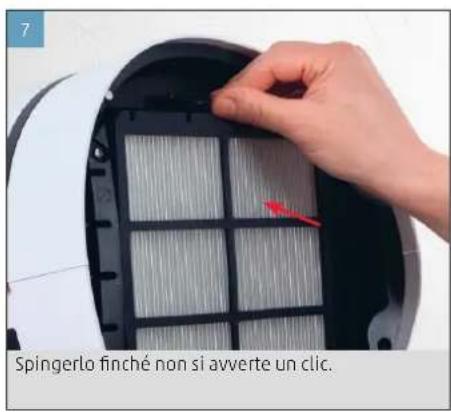

Spingerlo finché non si avverte un clic.

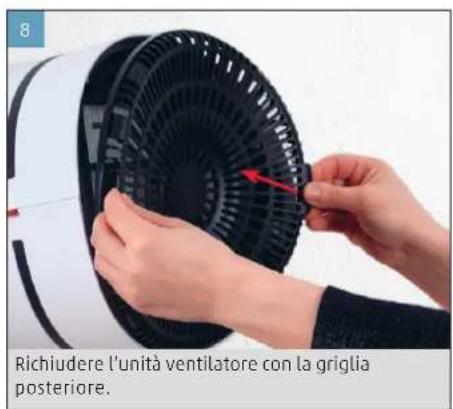

8 Richiudere l'unità ventilatore con la griglia posteriore.

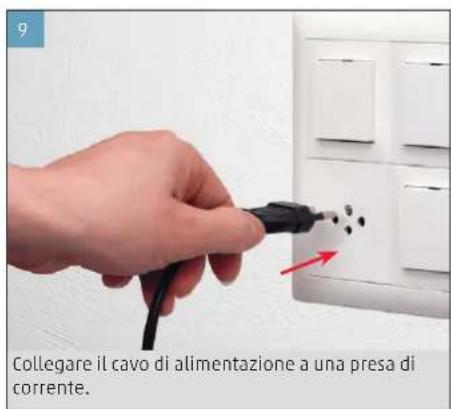

Collegare il cavo di alimentazione a una presa di corrente.

10 Modulare la potenza usando il regolatore.

Assicurarsi di aver correttamente posizionato la griglia, altrimenti il dispositivo non si accenderà. Tenere presente che alla prima accensione del ventilatore o dopo un certo periodo di non utilizzo, nei primi minuti si potrebbe sentire un leggero crepitio. Questo è il filtro HEPA ESP che si carica elettricamente per funzionare come un filtro dell'aria altamente efficiente.

BONECO F220CC e BONECO F230CC sono diversi solo in quanto BONECO F230CC include un secondo connettore. È possibile utilizzare l'unità ventola con uno, con un secondo o senza connettori. Può essere personalizzato secondo le vostre esigenze.

UTILIZZO

UTILIZZO

Tutti i ventilatori BONECO "Clean & Cool" sono progettati per essere utilizzati facilmente. La potenza può essere impostata su quattro livelli, usando un unico regolatore: 0 > I > II > III > III

ALLINEAMENTO

L'unità di ventilazione può essere inclinata manualmente di 270 gradi.

L'unità di ventilazione non ruota completamente di 360 gradi.

REGOLAZIONE ALTEZZA

Tutti i componenti elettrici sono completamente integrati nel connettore. Pertanto, l'altezza si può adattare in qualsiasi momento, aggiungendo aste di sostegno, oppure estraendole per rimuoverle, una volta sbloccate tramite l'apposito pulsante.

Per motivi di sicurezza, è possibile utilizzare un massimo di due connettori contemporamente per il BONECO F230CC e un massimo di er il BONECO F220CC.

Tutti i ventilatori BONECO "Clean & Cool" sono dotati di una ventola ad alta potenza in grado di spostare grandi quantità di aria. Come utilizzare questa funzione: Convogliare l'aria in una direzione specifica per ottenere un clima ambientale uniforme. I seguenti esempi illustrano come farlo.

SISTEMA DI CLIMATIZZAZIONE (AC)

Un condizionatore d'aria distribuisce la temperatura in vari modi. Il ventilatore BONECO "Clean & Cool" può essere utilizzato per spostare l'aria calda verso l'impianto di climatizzazione. Ciò può essere fatto direttamente o indirettamente tramite la circolazione dell'aria, come mostrato in questa immagine.

In estate, i piani più alti possono diventare caldi e afosi. Il potente ventilatore BONECO "Clean & Cool" convoglia l'aria fredda dal piano terra ai piani superiori, permettendo il raggiungimento di una temperatura uniforme.

Il ventilatore BONECO "Clean & Cool" aiuta a ottene -re una migliore ventilazione all'interno. Se non è possibile creare una ventilazione trasversale, convogliare l'aria fresca direttamente dalla finestra al locale desiderato.

Nei locali con aria condizionata e soffitti alti, l'aria fredda scende sul pavimento mentre l'aria calda sale verso il soffitto. Ruotare il ventilatore BONECO verso l'alto per una sensazione di doccia d'aria.

RIMOZIONE DEL FILTRO

1. Assicurarsi che il dispositivo sia scollegato.
2. Inclinare la ventola verso il basso e rimuovere la griglia posteriore.

Person holding a black fan blade with red arrow indicating rotation (no text or symbols visible)

1. Utilizzare entrambe le mani per premere legger -mente il meccanismo di blocco del filtro HEPA ESP in modo che possa essere rimosso dal dispositivo.

1. Utilizzare un detergente a PH neutro (10 g / 1000 ml) in acqua da lavaggio a 40 °C.
2. Dopo il lavaggio, sciacquare con acqua pulita e asciugare con un panno morbido pulito.
3. Lasciare il filtro in un luogo asciutto per almeno 5 ore e garantire così la completa asciugatura prima di rimetterlo nell'unità ventilatore.

PULIZIA IN LAVASTOVIGLIE

Non lavare il filtro insieme a stoviglie o materiali contenenti grasso e unto.
Utilizzare solo detergenti a PH neutro adatti alla lavastoviglie.
Impostare la temperatura di pulizia non superiore a 70 °C.
Lavare solo per un ciclo di lavaggio e non oltre le 2 ore (compresa l'asciugatura).

1. Mettere il filtro nella lavastoviglie.
2. Estrarre il filtro dalla lavastoviglie e controllare che non sia danneggiato o deformato. Non rein - serire un filtro danneggiato nel dispositivo.
3. Dopo il lavaggio, controllare sempre che il filtro sia completamente asciutto. Se necessario, la sciare il filtro in un luogo asciutto per un massimo di 5 ore e garantire così la sua completa asciugatura prima di reinserirlo nella ventilatore.
4. Lasciare sempre raffreddare il filtro a temperatura ambiente prima di rimetterlo nell'unità ventilatore.

REINSERIMENTO DEL FILTRO

1. Reinserire il filtro fino allo scatto del meccanismo di blocco che fissa il filtro nel dispositivo.

1. Richiudere l'unità ventilatore con la griglia posteriore. Assicurarsi di aver correttamente posizionato la griglia posteriore, altrimenti il dispositivo non si accenderà.

RISOLUZIONE DEI PROBLEMI

Con un uso regolare, il filtro deve essere pulito al - meno una volta ogni 2 settimane. Dopo un po' di tempo senza pulirlo, il filtro può emettere un ticchettio continuo. Quando ciò accade, è necessario pulire il filtro secondo le istruzioni per la pulizia.

PULIZIA

ISTRUZIONI PER LA SICUREZZA

Scollegare sempre la spina del BONECO "Clean & Cool" prima di iniziare la pulizia! In caso contrario si possono provocare scosse elettriche e lesioni mortali!

Non pulire mai con alcol né detergenti corrosivi.

PULIZIA DELL'ALLOGGIAMENTO

Tutti i ventilatori BONECO "Clean & Cool" sono progettati per un funzionamento a bassa manutenzione, anche dopo parecchi anni di utilizzo. Nella maggior parte dei casi, sarà suffi ciente pulirli con un panno asciutto.

Se è presente sporco ostinato, pulire l'alloggiamento con un panno umido. Aggiungere all'acqua una piccola quantità di detersivo per piatti.

PULIZIA DELLE PALE DEL VENTILATORE

1. Inclinare l'unità di ventilazione verso l'alto e allentare la vite di sicurezza.

1. Rimuovere la griglia anteriore ruotando leggermente in senso antiorario.

1. Svitare in senso orario la vite di sicurezza posta nel mezzo.

1. Rimuovere le pale del ventilatore e pulirle con un panno umido.
2. Rimontare l'unità seguendo i passaggi in ordine inverso.

Nel ricollegare la griglia anteriore con la vite, prestare attenzione alla posizione dei due contrassegni a semicerchio sul davanti e assicurarsi che formino un cerchio completo.

SMONTAGGIO E CONSERVAZIONE

N.B.: I componenti del connettore rimovibile sono staccabili. Quando l'unità viene sposta-ta in una nuova ubicazione, smontare l'unità nelle sue parti staccabili, trasportarle singolarmente all'ubicazione desiderata e poi rimontare il tutto.
Il modo più semplice e più effi cace di conservare il prodotto è utilizzare l'imballo originale. Conservare il ventilatore "Clean & Cool" BONECO in un luogo asciutto.

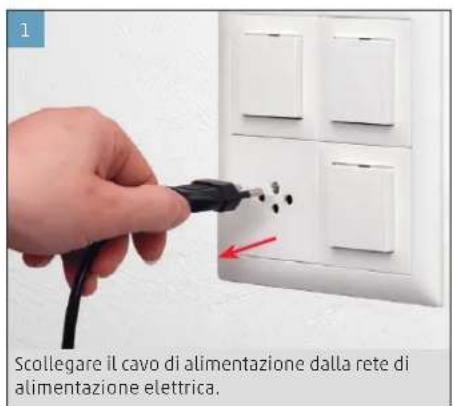

Scollegare il cavo di alimentazione dalla rete di alimentazione elettrica.

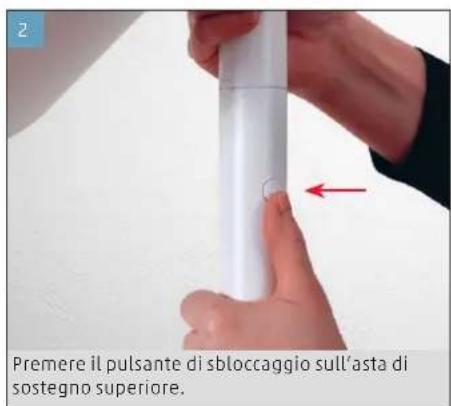

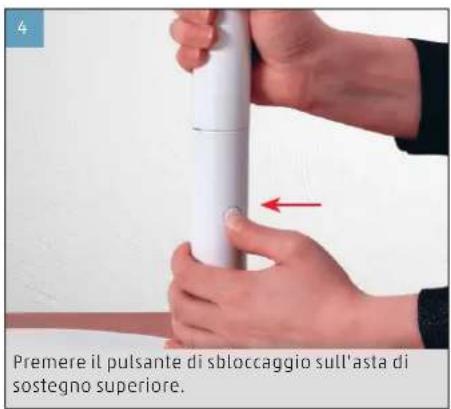

Premere il pulsante di sbloccaggio sull'asta di sostegno superiore.

Rimuovere innanzitutto l'unità ventola tirandola saldamente verso l'alto.

Premere il pulsante di sbloccaggio sull'asta di sostegno superiore.

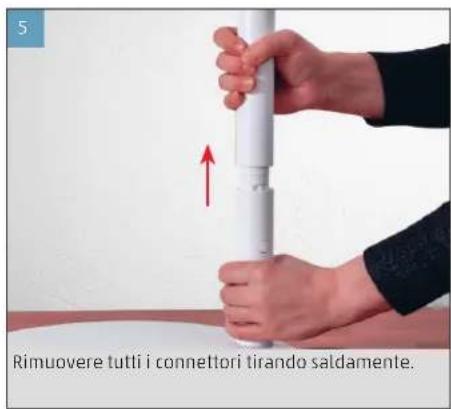

Rimuovere tutti i connettori tirando saldamente.
