РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ F220CC BONECO

Прочтите и сохраните эти инструкции

阅读并保存这些说明

RU Руководство по эксплуатации 299

CN 使用说明 313

GEBRAUCHSANWEISUNG

INHALTSVERZEICHNIS

Technische Daten 5

Плэоте то копмпі апасфáлионс стоюв епάνω упостнриктико пóло.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

СОДЕРЖАНИЕ

Технические характеристики 299

Приветствие	300
Комплект поставки 300

Обзор и наименование деталей 301

Запуск

302

Управление	304
Управление	304
Регулировка	304
Регулировка по высоте 304

Советы по расположению 305

Сведения о мощности 305

Система кондиционирования воздуха (АС) 305

Свежий воздух 305

Помещения с несколькими этажами 305

Помещения с высокими потолками 305

Очистка фильтра HEPA ESP 306

Снятие фильтра 306
Очистка вручную 306
Очистка в посудомоечной машине	306
Повторная установка фильтра	307
Устранение неисправностей	307

Очистка	308
Инструкции по технике безопасности	308
Очистка корпуса	308
Очистка лопастей вентилятора	308

Разборка и хранение

309

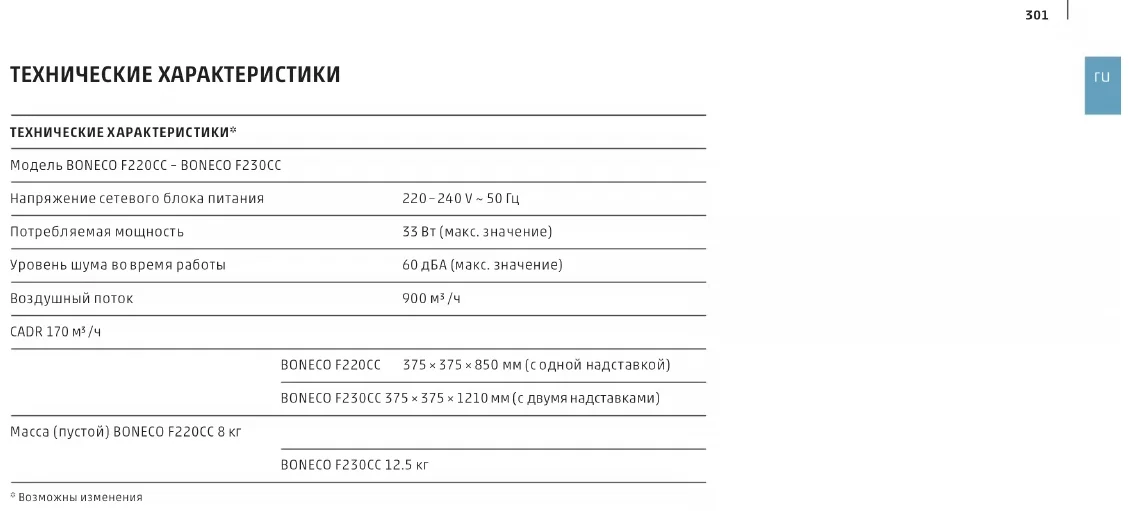

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ*

Модель BONECO F220CC - BONECO F230CC
Напряжение сетевого блока питания	220-240 V ~ 50 Гц
Потребляемая мощность	33 Вт (макс. значение)
Уровень шума во время работы	60 дБА (макс. значение)
Воздушный поток	900 м3/ч
CADR 170 м3/ч
	BONECO F220CC 375 × 375 × 850 мм (с одной надставкой)
	BONECO F230CC 375 × 375 × 1210 мм (с двумя надставками)
Масса (пустой) BONECO F220CC 8 кг
	BONECO F230CC 12.5 кг

* Возможны изменения

ПРИВЕТСТВИЕ

Поздравляем вас с приобретением вентилятора - BONECO «Clean & Cool»! Этот высокопроизводительный прибор эффективно адаптируется к вашим потребностям. На любом уровне мощности эти вентиляторы обеспечивают высокую степень очистки воздуха и приятный проходный обдув очищенным воздухом. Это возможно благодаря фильтру НЕРА-ESP и УФ-излучению. Идеальное решение для создания чистого воздуха.

При разработке вентилятора BONECO «Clean & Cool» основной задачей было - оптимально совместить в одном приборе функции вентилятора и очистителя воздуха. Это стало возможным благодаря интеграции современного фильтра BONECO HEPA-ESP в наши вентиляторы высокой производительности.

Надеемся, вы получите удовольствие от использования нового вентилятора – BONECO «Clean & Cool»!

КОМПЛЕКТ ПОСТАВКИ

Вентиляторный блок BONECO

съемный модуль для регулировкивысоты (F220CC: 1×/F230CC: 2×)

Основание с сетевым кабелем

Фильтр НЕРА-ESP

Руководство Инструкции по технике

безопасности

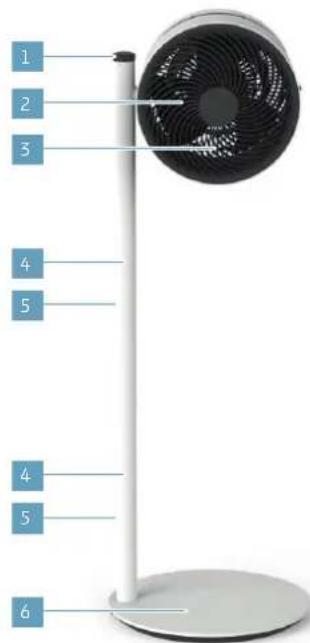

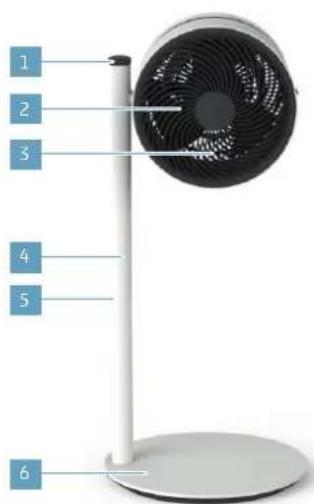

ОБЗОР И НАИМЕНОВАНИЕ ДЕТАЛЕЙ

1 2 3 4 5 6

Вентилятор - BONECO
F220CC
«Clean & Cool»

1 2 3 4 5 4 5 6

Вентилятор - BONECO
F230CC
«Clean & Cool»

1 Регулятор мощности
2 Вентиляторный блок
3 Фильтр HEPA-ESP
4 Кнопка разблокировки
5 съемный модуль для регулировки высоты
6 Основание с сетевым кабелем

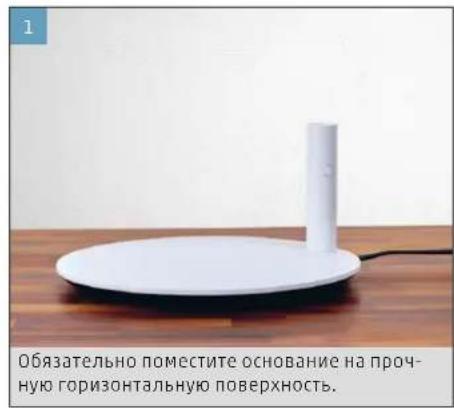

1 Обязательно поместите основание на проч- ную горизонтальную поверхность.

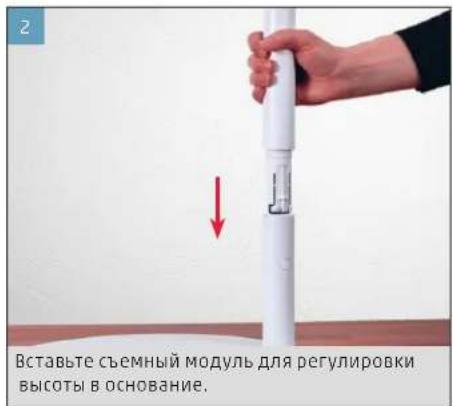

2 Вставьте съемный модуль для регулировки высоты в основание.

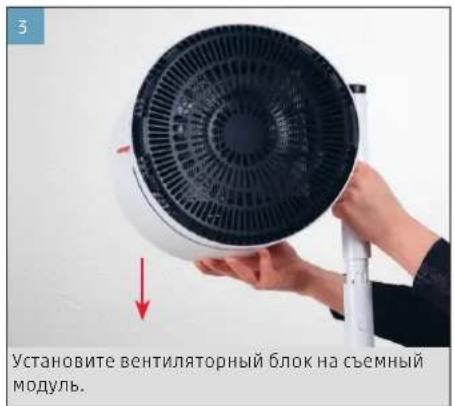

Установите вентиляторный блок на съемный модуль.

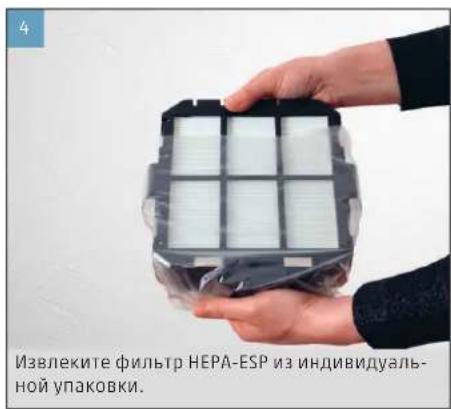

Извлеките фильтр HEPA-ESP из индивидуальной упаковки.

Снимите заднюю решетку блока вентилятора.

6 Вставьте фильтр в прибор.

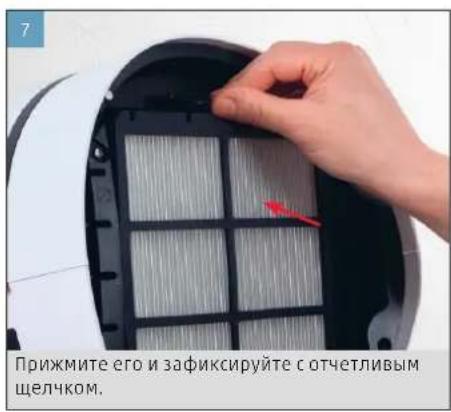

7 Прижмите его и зафиксируйте с отчетливым щелчком.

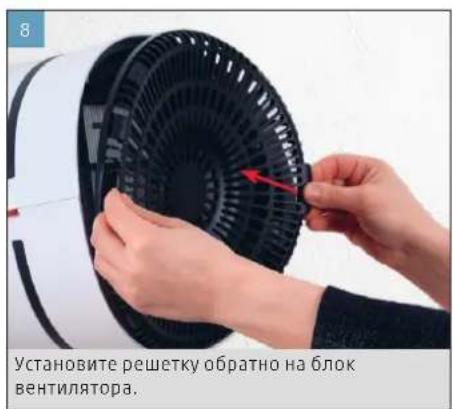

Установите решетку обратно на блок вентилятора.

Вставьте сетевой кабель в розетку.

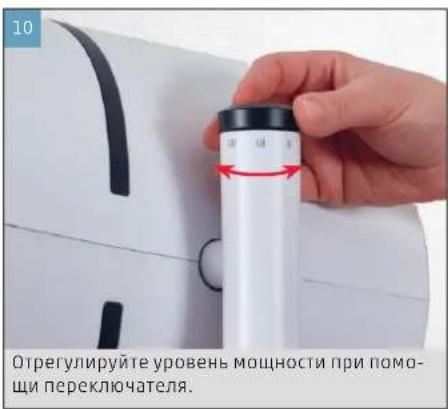

10 Отрегулируйте уровень мощности при помощи переключателя.

Убедитесь, что решетка установлена правильно, иначе прибор не включится. Обратите внимание, что при первом включении вентилятора или после использования в течение некоторого времени, вы можете услышать легкий треск в течение первых нескольких минут работы. Это происходит вследствие получения фильтром HEPA ESP электрического заряда, который позволяет ему эффективно фильтровать воздух.

Различие между моделями BONECO F220CC и BONECO F230CC состоит лишь в том, что вариант BONECO F230CC оснащается двумя съемными модулями для регулировки высоты. Вентилятор можно использовать без съемного модуля для регулировки высоты, с одной надставкой или с двумя надставками. Это позволяет приспособить устройство к своим потребностям.

УПРАВЛЕНИЕ

УПРАВЛЕНИЕ

Все вентиляторы BONECO «Clean & Cool» разработаны для максимальной простоты управления. Вы можете выбрать один из четырех уровней мощности при помощи общего переключателя: 0 > I > II > III > III

РЕГУЛИРОВКА

Вы можете вручную отрегулировать угол наклона вентилятора в пределах 270 градусов.

Поворот вентилятора на 360 градусов не- возможен.

РЕГУЛИРОВКА ПО ВЫСОТЕ

Все электрические компоненты находятся в съемном модуле для регулировки высоты. Поэтому вы можете в любой момент отрегулировать высоту, устанавливая дополнительные опоры или снимая их, нажав кнопку разблокировки.

По соображениям безопасности одновременно можно использовать не более двух авок для BONECO F230CC и не более одной BONECO F220CC.

СОВЕТЫ ПО РАСПОЛОЖЕНИЮ

СВЕДЕНИЯ О МОЩНОСТИ

Все устройства BONECO «Clean & Cool» оснащены вентилятором высокой производительности, способным перемещать объемные потоки воздуха. Использование этой функции: можно направить воздушный поток таким образом, чтобы обеспечить оптимальный микроклимат в помещении. Следующие примеры подскажут вам, как эффективно применить эту функцию.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА (АС)

Кондиционер воздуха формирует неравномерную температуру в помещении. Используйте вентилятор – BONECO «Clean & Cool», чтобы направлять теплый воздух к системе кондиционирования. Это может происходить напрямую или посредством циркуляции воздуха, как показано на изображении.

Вентилятор - BONECO «Clean & Cool» поможет вам обеспечить оптимальную циркуляцию воздуха в помещении. Если сквозное проветривание помещения невозможно, вы можете направить свежий воздух изокна в желаемом направлении.

ПОМЕЩЕНИЯ С НЕСКОЛЬКИМИ ЭТАЖАМИ

В летнее время на верхних этажах часто становится жарко и душно. Мощный вентилятор – BONECO «Clean & Cool» направит прохладный воздух с нижнего этажа на верхний, чтобы обеспечить однородную температуру во всем помещении.

ПОМЕЩЕНИЯ С ВЫСОКИМИ ПОТОЛКАМИ

В помещениях с высокими потолками, где используется система кондиционирования воздуха, холодный воздух опускается вниз к полу, а теплый воздух поднимается к потолку. Поверните вентилятор BONECO вертикально вверх, чтобы создать эффект воздушного душа.

ОЧИСТКА ФИЛЬТРА НЕРА ESP

СНЯТИЕ ФИЛЬТРА

1. Убедитесь, что прибор обесточен.
2. Наклоните вентилятор вниз и снимите заднюю решетку.

1. Обеими руками слегка надавите на фикса - тор фильтра HEPA ESP, чтобы его можно было снять с прибора.

1. Для очистки используйте моющее средство с нейтральным pH (10г/1000 мл), разведенное в воде при температуре 40 °C.
2. После очистки ополосните чистой водой и протрите насухо чистой мягкой тканевой салфеткой.
3. Оставьте фильтр просушиться в сухом месте не менее чем на 5 часов и убедитесь, что он полностью высох, прежде чем устанавливать его обратно в блок вентилятора.

ОЧИСТКА В ПОСУДОМОЕЧНОЙ МАШИНЕ

Не очищайте фильтр вместе с посудой или предметами, содержащими жир и смазочные материалы.
Используйте только pH-нейтральные мо- ющие средства, подходящие для вашей посудомоечной машины.
Установите температуру очистки не более 70 °C.
Очищайте только в течение одного цикла и не дольше 2 часов (включая сушку).

1. Поместите фильтр в посудомоечную машину.

2. Выньте фильтр из посудомоечной машины и проверьте его на предмет повреждений или деформации. Не устанавливайте поврежден - ный фильтр в прибор.

3. После очистки убедитесь, что фильтр абсолютно сухой. При необходимости оставте фильтр в сухом месте до 5 часов, чтобы он мог полностью просохнуть, прежде чем устанавливать его в вентилятор.
4. Всегда оставляйте фильтр остыть до комнат -ной температуры, прежде чем снова устанавливать его в блок вентилятора.

ПОВТОРНАЯ УСТАНОВКА ФИЛЬТРА

1. Снова установите фильтр и зафиксируйте его в приборе до щелчка.

1. Установите решетку обратно на блок вентилятора. Убедитесь, что задняя решетка установлена правильно, иначе прибор не включится.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

При регулярном использовании фильтр следует очищать не реже 1 раза в 2 недели. По прошествии некоторого времени без очистки фильтр может начать постоянно издавать щелчки. В этом случае необходимо очистить фильтр в соответствии с инструкциями по очистке.

ОЧИСТКА

ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Перед очисткой всегда отключайте вентилятор – BONECO «Clean & Cool!» Несоблюдение этой рекомендации может привести к удару электрическим током и травме, несовместимой с жизнью!
Не используйте для очистки средства, содержащие алкоголь или агрессивные вещества.

ОЧИСТКА КОРПУСА

Все вентиляторы BONECO «Clean & Cool» разработаны для максимальной простоты обслуживания, даже спустя годы эксплуатации. В большинстве случаев для очистки прибора можно использовать сухую ткань.

Если сохраняются трудновыводимые загрязнения, очистите корпус при помощи влажной ткани. Ткань можно смочить водой с добавлением небольшого количества средства для мытья посуды.

ОЧИСТКА ЛОПАСТЕЙ ВЕНТИЛЯТОРА

1. Разверните вентилятор вертикально вверх и ослабьте затяжку предохранительного винта.

1. Снимите переднюю решетку, слегка повернув ее против часовой стрелки.

1. Ослабьте центральный предохранительный винт, повернув его по часовой стрелке.

1. Снимите лопасти вентилятора и очистите при помощи влажной ткани.
2. Соберите прибор, следуя описанным этапам в обратном порядке.

Фиксируя переднюю решетку с помощью винта, обратите внимание на положение двух полукруглых меток на передней панели и убедитесь, что они образуют полный круг.

Обратите внимание, что съемные модули разъединяются. При перемещении прибора на новое место разберите модули вентилятора на отдельные детали, переместите детали по отдельности в нужное место и, затем, снова соберите.
Проще и эффективнее всего хранить прибор в оригинальной упаковке. Храните вентилятор BONECO «Clean & Cool» в сухом помещении.

Отсоедините сетевой кабель от розетки.

Нажмите кнопку разблокировки на верхней опоре.

Сначала снимите вентиляторный блок, оття- нув его вверх.

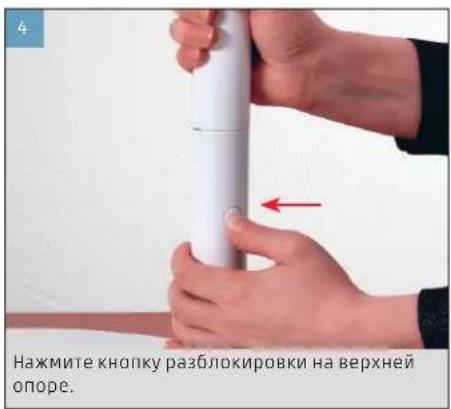

Нажмите кнопку разблокировки на верхней опоре.

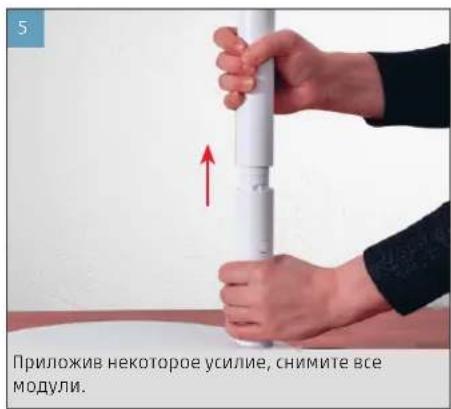

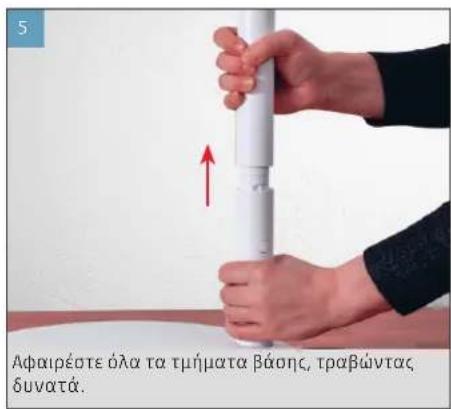

Приложив некоторое усилие, снимите все модули.
