NÁVOD NA OBSLUHU F220CC BONECO

Zastrčte do základny konektor.

Prehlad a názvy súčastí 245

Spustenie	246
Manipulácia	248
Manipulácia	248
Zarovnanie	248
Nastavenie výšky 248

Tipy na polohovanie 249

Vyberanie filtra 250
Čistenie ručným praním 250
Čistenie v umývačke riadu	250
Opätovné vloženie filtra	251
Riešenie problémov	251

Čistenie	252
Bezpečnostné pokyny	252
Čistenie krytu	252
Čistenie lopatiek ventilátora	252

Demontáž a skladovanie

253

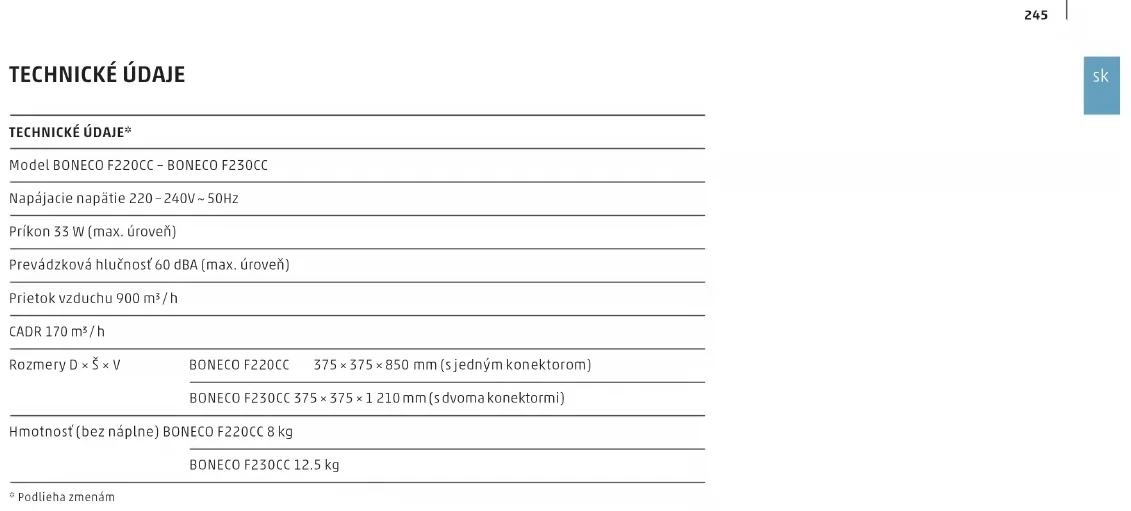

TECHNICKÉ ÚDAJE

TECHNICKÉ ÚDAJE*

Model BONECO F220CC - BONECO F230CC
Napájacie napätie 220-240V~50Hz
Príkon 33 W (max. úroveň)
Prevádzková hlučnosť 60 dBA (max. úroveň)
Prietok vzduchu 900 m3/h
CADR 170 m3/h
Rozmery D × Š × V	BONECO F220CC 375 × 375 × 850 mm (s jedným konektorom)
	BONECO F230CC 375 × 375 × 1 210 mm (s dvoma konektormi)
Hmotnosť (bez náplne) BONECO F220CC 8 kg

* Podlieha zmenám

ÚVOD

VÁŽENÝ ZÁKAZNÍK,

Blahoželáme vám ku kúpe ventilátora BONECO Clean & Cool. Tieto vysoko výkonné jednotky sa bez problémov prispôsobia vašim potrebám. Na každej úrovni poskytujú výkonnú funkciu čistenia vzduchu a prijemný ochladzujúci vánok čistého vzduchu. Je to možné vdaka HEPA-ESP filtru a UV-C svetlu. Perfektné riešenie pre zdravý vzduch.

Pri vývoji ventilátora BONECO Clean & Cool sme sa sústreďovali na vytvorenie optimálnej kombinácie ventilátora a čističky. Umožnilo to zahrnutie najmo - dernejšieho HEPA-ESP filtra BONECO do našich vysokovýkonných ventilátorov.

Vyberateľný konektor (F220CC: 1×/ F230CC: 2×)

Základňa so sietovým káblom

HEPA-ESP filter

1 Regulátor výstupného výkonu
2 Jednotka ventilátora
3 HEPA-ESP filter
4 Odblokovacie tlačidlo
5 Vyberateľný konektor
6 Základňa so sietovým káblom

SPUSTENIE

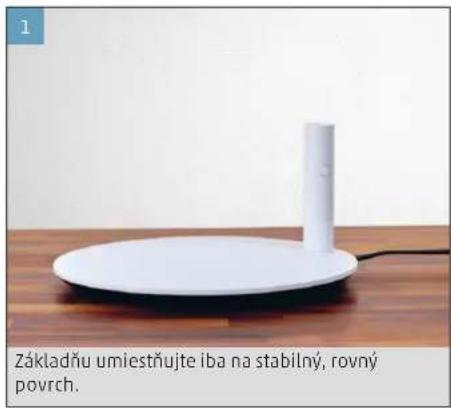

White cylindrical electronic device on a wooden table, labeled 'Základňu umiestňujte iba na stabilný, rovný povrch.'

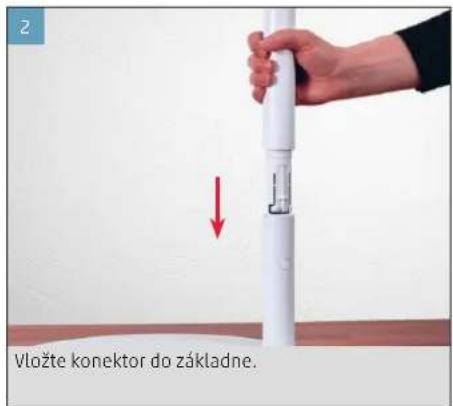

Vložte konektor do základne.

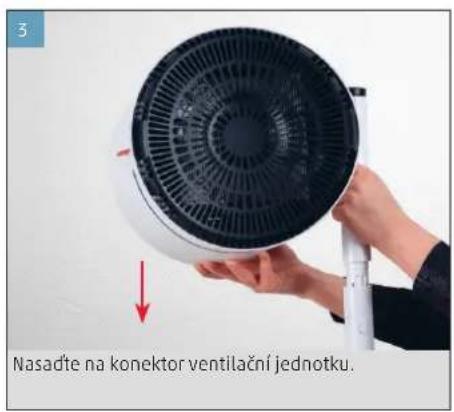

3 Nasadte jednotku ventilátora na konektor.

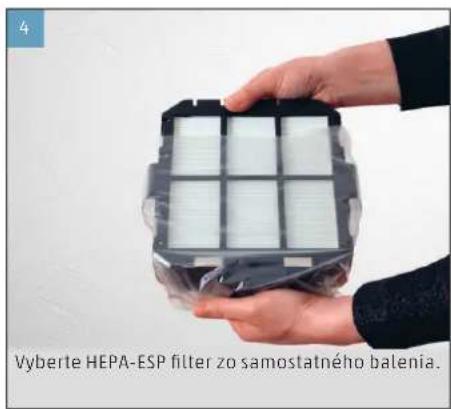

4 Vyberte HEPA-ESP filter zo samostatného balenia.

Odložte zadnú mriežku ventilátora. Vložte filter do za

Zatlačte ho, až sa ozve badateľné kliknutie.

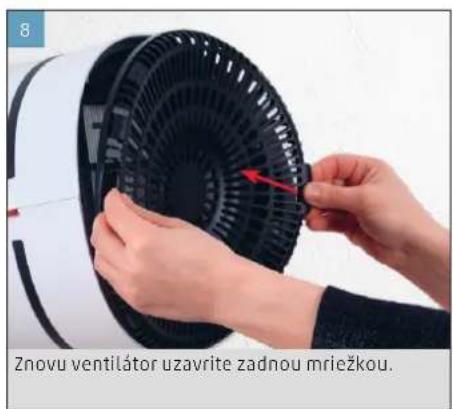

8 Znovu ventilátor uzavrite zadnou mriežkou.

Dbajte, aby bola mriežka nasadená správne, inak sa zariadenie nezapne. Dovoľujeme si vás upozornit, že pri prvom zapnutí ventilátora alebo po zapnutí po dlhšom čase nepoužívania možno budete niekoľko prvých minút počuť slabé pukotanie. Je to preto, že HEPA ESP filter získava elektrický náboj, ktorý mu umožňuje fungovať ako vysoko účinný filter vzduchu.

BONECO F220CC a BONECO F230CC sa líšia len tým, že BONECO F230CC obsahuje druhý konektor. Jednotku ventilátora môžete použit's jedným konektorom, s druhým konektorom alebo bez konektorov. Môže byt prispôsobený vašim potrebám.

MANIPULÁCIA

MANIPULÁCIA

Všetky ventilátory BONECO „Clean & Cool“ sú navrhnuté na jednoduchú manipuláciu. Výstupný výkon sa dá nastavit na štyri úrovne použitím jedného ovládača: 0 > I > II > III > III

ZAROVNANIE

Jednotka ventilátora sa dá manuálne naklonit do uhla 270 stupňov.

Jednotka ventilátora sa neotáča o plných 360 stupňov.

NASTAVENIE VÝŠKY

Všetky elektrické komponenty sú úplne integrované v konektore. Výšku môžete preto kedykolvek upravit tak, že vložíte spájacie prvky alebo ich po odistení tlačidlom vytiahnete von.

Z bezpečnostných dôvodov možno naraz použit maximálne dva konektory pre BONECO 1C a maximálne jeden pre BONECO F220CC.

Všetky ventilátory BONECO „Clean & Cool" sú vybavené vysokovýkonným ventilátorom, ktorý dokáže ventilovať veľké množstvo vzduchu. Využitie tejto funkcie: Na dosiahnutie rovnomernej klímy v miestnosti ventilujte vzduch špecifickým smerom. Spôsoby, ako to dosiahnete, sú uvedené v nasledujúcich prikladoch.

KLIMATIZAČNÝ SYSTÉM (AC)

Klimatizácia rozptyluje teplotu rôznymi spôsobmi. Použite ventilátor BONECO „Clean & Cool“ na presunutie teplého vzduchu smerom ku klimatizačnému systému. Dá sa to urobit priamo alebo nepriamo prostredníctvom cirkulácie vzduchu tak, ako je znázornené na tomto obrázku.

Ventilátor BONECO „Clean & Cool" pomáha zabe zpečit lepšie vetranie interiéru. Ak nie je zabezpečená krížová ventilácia, privádzajte čerstvý vzduch priamo z okna do požadovanej miestnosti.

V letných mesiacoch môže byť na vrchných podlaži - ach horúco a dusno. Výkonný ventilátor BONECO „Clean & Cool“ nasmeruje ochladený vzduch z prízemia na vyššie podlažia, čím sa dosiahne rovnomerná teplota.

V klimatizovaných miestnostiach s vysokými strop mi sa studený vzduch kumuluje pri podlahe a teplý vzduch stúpa k stropu. Natočte ventilátor BONECO priamo nahor na docielenie efektu vzduchovej sprchy.

1. Zariadenie musí byť odpojené od elektrickej zá-suvky.
2. Nakloňte ventilátor smerom dolu a vyberte zadnú mriežku.

1. Oboma rukami zlahka zatlačte uzamykací me chanizmus HEPA ESP filtra, aby sa dal vybrať zo zariadenia.

Filter neumývajte spolu s riadmi alebo materiálmi obsahujúcimi tuk a mastnotu.
Na umývanie používajte iba pH-neutrálné prostriedky vhodné do vašej umývačky.
Teplotu umývania nastavte maximálne na 70 °C.
Umývajte iba počas trvania jedného umývacieho cyklu a nie dlhšie ako 2 hodiny (vrátane sušenia).

1. Vložte filter do umývačky.

2. Vyberte filter z umývačky a skontrolujte, či nie je poškodený alebo zdeformovaný. Poškodený filter do zariadenia nevkladajte.

3. Po umývaní vždy skontrolujte, či je filter celkom suchý. V prípade potreby nechajte filter na su - chom mieste až 5 hodín, aby pred vložením do ventilátora mohol úplne vyschnúť.
4. Pred opätovným vložením do ventilátora filter nechajte vždy vychladnút na izbovú teplotu.

OPÄTOVNÉ VLOŽENIE FILTRA

1. Znovu ventilátor uzavrite zadnou mriežkou. Dbajte, aby bola zadná mriežka nasadená správ - ne, inak sa zariadenie nezapne.

Prí pravidelnom použivaní by sa filter mal čistiť naj - menej každé 2 týždne. Po nejakom čase bez čistenia môže filter vydávať nepretržité klikanie. V takom prípade je potrebné filter vyčistiť podľa pokynov na čistenie.

ČISTENIE

BEZPEČNOSTNÉ POKYNY

Pred začatím čistenia vždy odpojte ventilátor BONECO „Clean & Cool“ od sieťového napájania! V opačnom prípade môže dôjst k zásahu elektrickým prúdom a smrtelnému zraneniu!

Pri čistení nepoužívajte alkohol ani agresívne čistiace prostriedky.

ČISTENIE KRYTU

Všetky ventilátory BONECO „Clean & Cool“ sú navrhnuté na prevádzku s nízkou údržbou, dokonca aj po mnohoročnom používaní. Vo väčšine prípadov stačí na čistenie suchá handrička.

V prípade odolnej špiny použite na čistenie krytu navlhčenú handričku. Pridajte do vody malé množstvo prostriedku na umývanie riadu.

ČISTENIE LOPATIEK VENTILÁTORA

1. Nakloňte jednotku ventilátora smerom nahor a povolte poistnú skrutku.

1. Odstráňte prednú mriežku miernym otočením proti smeru hodinových ručičiek.

Pri opätovnom pripevňovaní prednej mriežky skrutkou dávajte pozor na polohu dvoch polkruhových značiek na prednej strane, ktoré musia tvorit celý kruh.

Vezmite na vedomie, že odpojitelné spojovacie diely sú odpojitelné. Ked jednotku presúvate na nové miesto, rozmontujte ju na odpojitelné diely, jednotlivé diely preneste na žiadané miesto a potom ich zmontujte.
Skladovanie je najjednoduchšie a najefektivnejšie, ak používate pôvodné balenie. Ventilátor BONECO Clean & Cool Fan skladujte na suchom mieste.

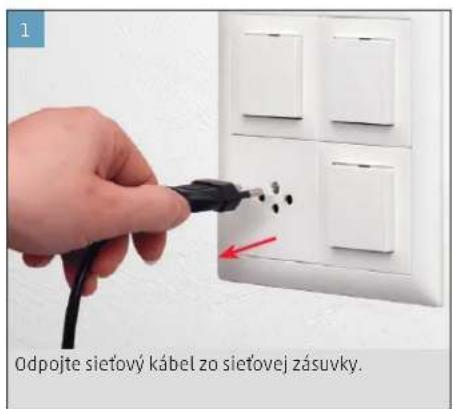

Odpojte sieťový kábel zo sieťovej zásuvky.

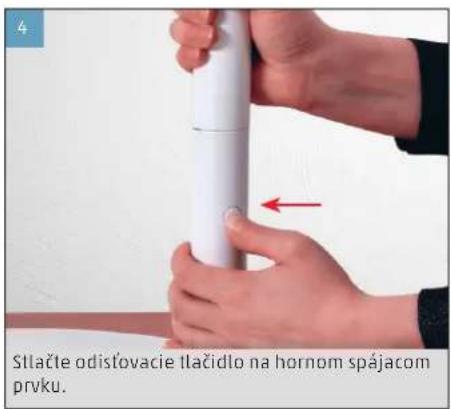

Stlačte odistovacie tlačidlo na hornom spájacom prvku.

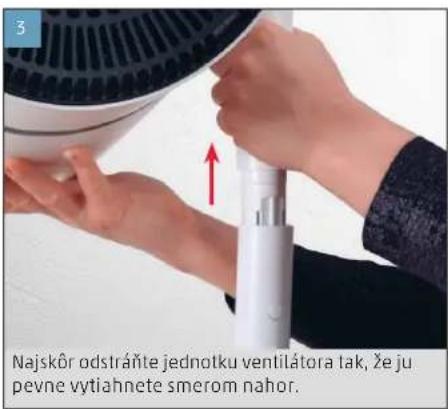

Najskôr odstráňte jednotku ventilátora tak, že ju pevne vytiahnete smerom nahor.

Stlačte odistovacie tlačidlo na hornom spájacom prvku.

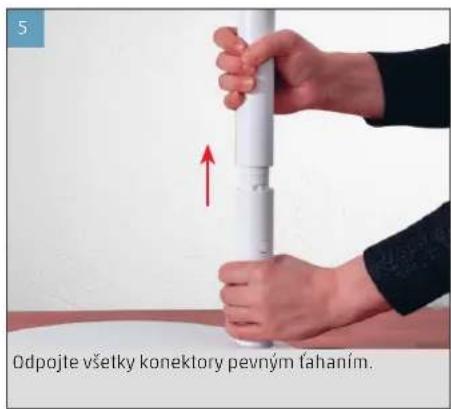

5 Odpojte všelky konektory pevným fahaním.
