MANUALE UTENTE F210 BONECO

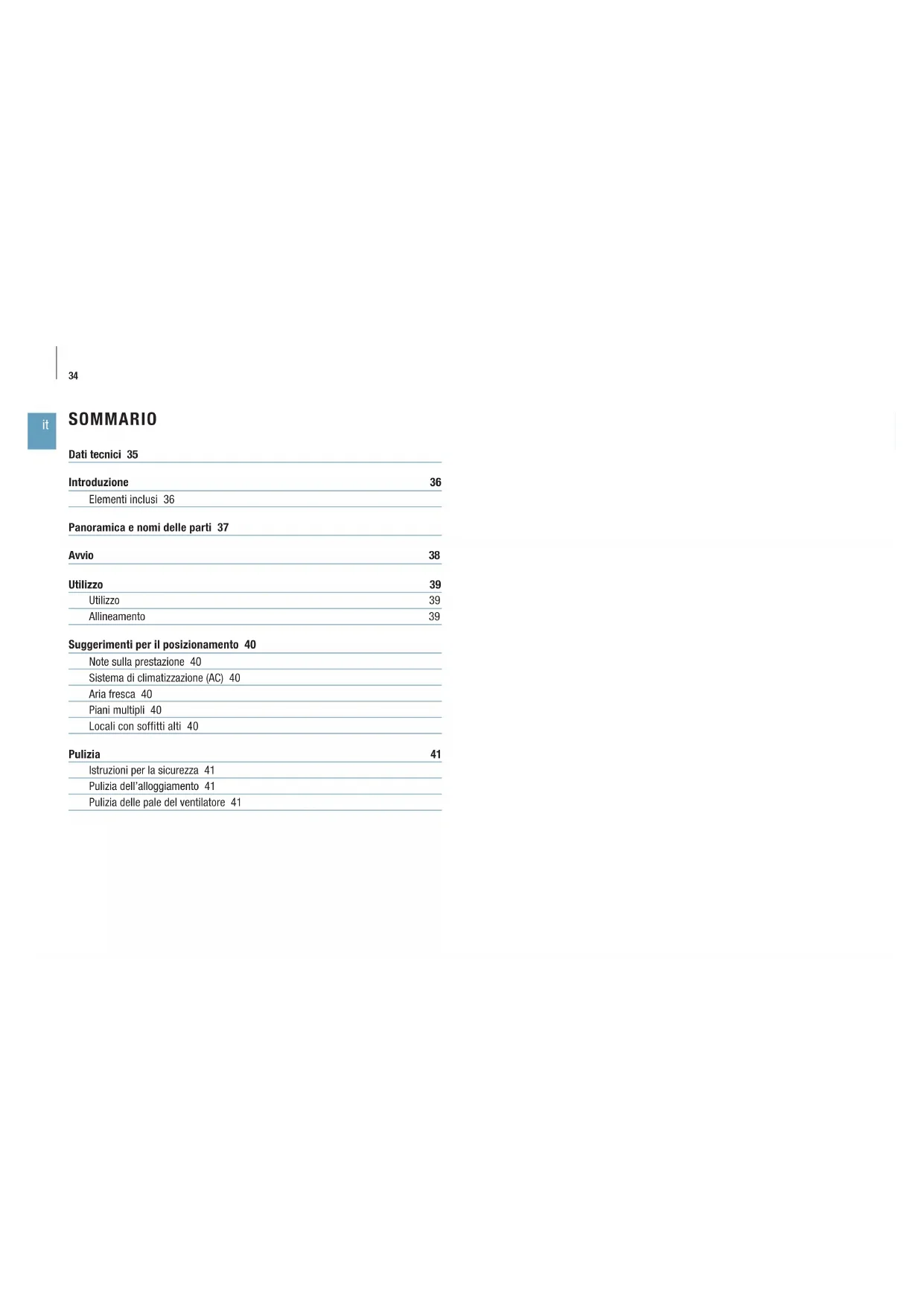

SOMMARIO Dati tecnici 35 Introduzione 36 Elementi inclusi 36 Panoramica e nomi delle parti 37 Avvio 38 Utilizzo 39 Utilizzo 39 Allineamento 39 Suggerimenti per il posizionamento 40 Note sulla prestazione 40 Sistema di climatizzazione (AC) 40 Aria fresca 40 Piani multipli 40 Locali con soffitti alti 40 Pulizia 41 Istruzioni per la sicurezza 41 Pulizia dell’alloggiamento 41 Pulizia delle pale del ventilatore 4135

• Soggetto a modifiche Dati tecnici* Modello BONECO F210 Tensione di alimentazione 220 – 240V ~ 50Hz Potenza assorbita 33 W (livello massimo) Livello di rumore di funzionamento 58 dB (A) (livello massimo) Portata d’aria 1260 m

ELEMENTI INCLUSI Manuale Istruzioni per la sicurezza GENTILE CLIENTE, complimenti per avere acquistato il ventilatore a doccia d’aria BONECO. Queste unità ad alte prestazioni saranno in grado di rispondere perfettamente alle sue esigenze. Quando impostati sui livelli di potenza più bassi, nelle giornate più calde essi forniscono una piacevole venti- lazione in casa. D’altra parte, se si utilizza un condizio- natore d’aria, la potente ventola distribuisce l’aria in tutta la stanza, garantendo in questo modo una temperatura uniforme. Nello sviluppo del ventilatore a doccia d’aria BONECO, abbiamo privilegiato la ridotta manutenzione e la durata. La forma caratteristica della pala crea una portata d’aria uniforme, riducendo il consumo di energia, con un chiaro vantaggio per l’ambiente. Il suo design elegante si integra alla perfezione in qualsiasi stile decorativo: il suo venti- latore a doccia d’aria BONECO può essere utilizzato tutto l’anno. Speriamo che le piaccia il suo nuovo ventilatore a doccia d’aria BONECO! INTRODUZIONE BONECO F210 Sistema a doccia d’aria37

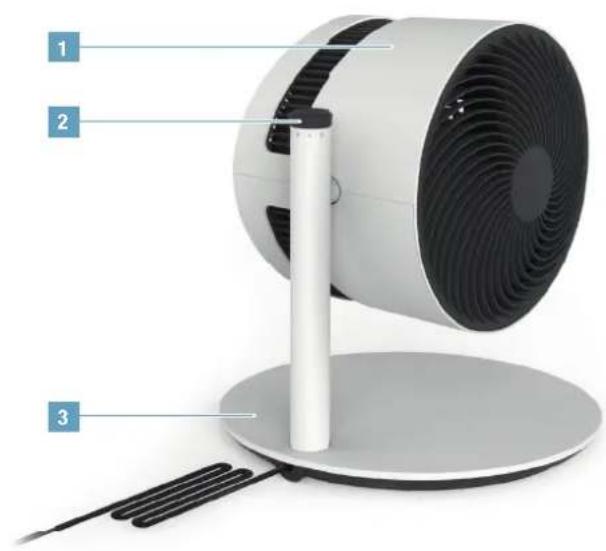

1 Unità di ventilazione 2 Regolatore di potenza 3 Base con cavo di alimentazione

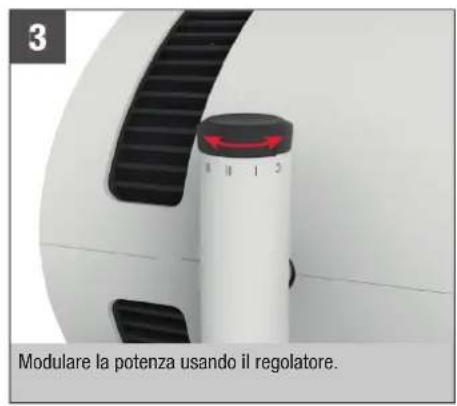

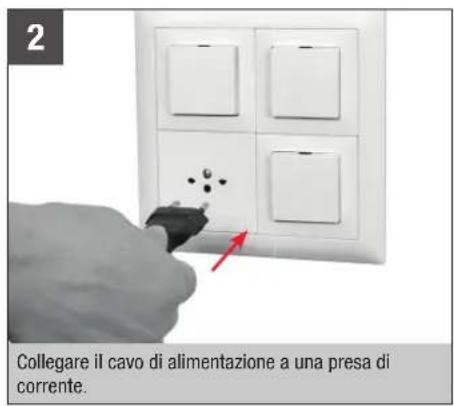

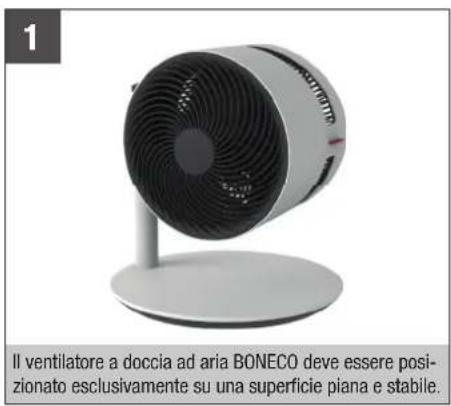

Il ventilatore a doccia ad aria BONECO deve essere posi- zionato esclusivamente su una superficie piana e stabile. Collegare il cavo di alimentazione a una presa di corrente. Modulare la potenza usando il regolatore.

UTILIZZO Tutti i ventilatori a doccia d’aria BONECO sono progettati per essere utilizzati facilmente. La potenza può essere impostata su quattro livelli, usando un unico regolatore:

0 › I › II › III › IV

ALLINEAMENTO L’unità di ventilazione può essere inclinata manualmente di 270 gradi. L’unità di ventilazione non ruota completamente di 360 gradi. UTILIZZO 270°40

Tutti i ventilatori a doccia d’aria BONECO sono dotati di una ventola ad alta potenza in grado di spostare grandi quantità di aria. Come utilizzare questa funzione: Con- vogliare l’aria in una direzione specifica per ottenere un clima ambientale uniforme. I seguenti esempi illustrano come farlo.

Nei locali con aria condizionata e soffitti alti, l’aria fredda scende sul pavimento mentre l’aria calda sale verso il soffitto. Ruotare il ventilatore BONECO verso l’alto per una sensazione di doccia d’aria. PIANI MULTIPLI In estate, i piani più alti possono diventare caldi e afosi. Il potente ventilatore a doccia d’aria BONECO convoglia l’a- ria fredda dal piano terra ai piani superiori, permettendo il raggiungimento di una temperatura uniforme. SISTEMA DI CLIMATIZZAZIONE (AC) Un condizionatore d’aria distribuisce la temperatura in vari modi. Il ventilatore a doccia d’aria BONECO può es- sere utilizzato per spostare l’aria calda verso l’impianto di climatizzazione. Ciò può essere fatto direttamente o indirettamente tramite la circolazione dell’aria, come mo- strato in questa immagine. ARIA FRESCA Il ventilatore a doccia d’aria BONECO aiuta a ottenere una migliore ventilazione all’interno. Se non è possibile creare una ventilazione trasversale, convogliare l’aria fresca di- rettamente dalla finestra al locale desiderato.41

Scollegare sempre la spina della doccia d’aria BO- NECO prima di iniziare la pulizia! In caso contrario si possono provocare scosse elettriche e lesioni mor- tali! Non pulire mai con alcol né detergenti corrosivi.

PULIZIA DELL’ALLOGGIAMENTO

Tutti i ventilatori a doccia d’aria BONECO sono progettati per un funzionamento a bassa manutenzione, anche dopo parecchi anni di utilizzo. Nella maggior parte dei casi, sarà sufficiente pulirli con un panno asciutto. Se è presente sporco ostinato, pulire l’alloggiamento con un panno umido. Aggiungere all’acqua una piccola quan- tità di detersivo per piatti.

PULIZIA DELLE PALE DEL VENTILATORE

1. Inclinare l’unità di ventilazione verso l’alto e allentare

la vite di sicurezza.

2. Rimuovere la griglia anteriore ruotando leggermente

in senso antiorario.

3. Svitare in senso orario la vite di sicurezza posta nel

4. Rimuovere le pale del ventilatore e pulirle con un

5. Rimontare l’unità seguendo i passaggi in ordine in-

6. Fissare la griglia anteriore utilizzando la vite di si-

curezza. In tale operazione, prestare attenzione alla posizione della vite sulla griglia anteriore.42 it43
