KÄYTTÖOHJE F210 BONECO

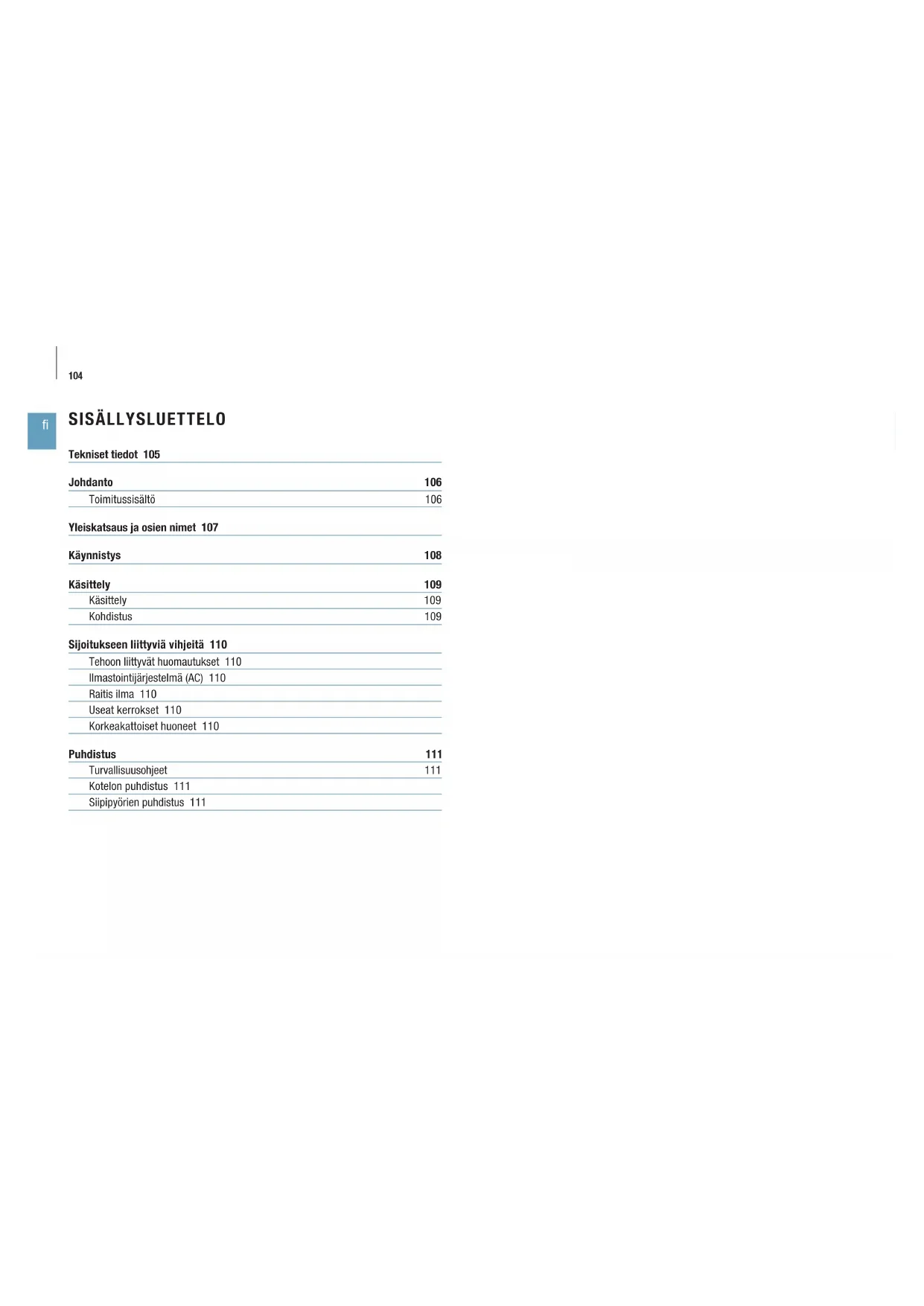

SISÄLLYSLUETTELO Tekniset tiedot 105 Johdanto 106 Toimitussisältö 106 Yleiskatsaus ja osien nimet 107 Käynnistys 108 Käsittely 109 Käsittely 109 Kohdistus 109 Sijoitukseen liittyviä vihjeitä 110 Tehoon liittyvät huomautukset 110 Ilmastointijärjestelmä (AC) 110 Raitis ilma 110 Useat kerrokset 110 Korkeakattoiset huoneet 110 Puhdistus 111 Turvallisuusohjeet 111 Kotelon puhdistus 111 Siipipyörien puhdistus 111105

• Voivat muuttua Tekniset tiedot* Malli BONECO F210 Verkkojännite 220 – 240V ~ 50Hz Ottoteho 33 W (maks.taso) Käyttöääni 58 dB(A) (maks.taso) Ilmavirta 1260 m

TOIMITUSSISÄLTÖ Käyttöopas Turvallisuusohjeet ARVOISA ASIAKAS, Onnittelut BONECO-ilmasuihkutuulettimen oston joh- dosta. Nämä tehokkaat yksiköt mukautuvat saumatto- masti tarpeisiisi. Kun ne asetetaan alhaisemmille tehota- soille, ne tarjoavat miellyttävän ilmavirran kotiisi kuumina päivinä. Jos toisaalta käytät ilmastointilaitetta, tehokas tuuletin jakaa ilman tasaisesti huoneen läpi yhdenmukai- sen lämpötilan takaamiseksi. BONECO-ilmasuihkutuulettimen kehityksen tärkeimpinä tavoitteina olivat alhainen huollon tarve sekä kestävyys. Siipipyörän ainutlaatuinen muoto saa aikaan tasaisen ilmavirran minimaalisella energiankulutuksella, mikä on myös ympäristöystävällistä. Tyylikäs muotoilu sopii yhteen minkä tahansa sisustustyylin kanssa, joten voit käyttää BONECO-ilmasuihkutuuletintasi koko vuoden läpi. Toivomme, että pidät uudesta BONECO-ilmasuihku- tuulettimestasi! JOHDANTO BONECO F210 -ilmasuihkujärjestelmä107

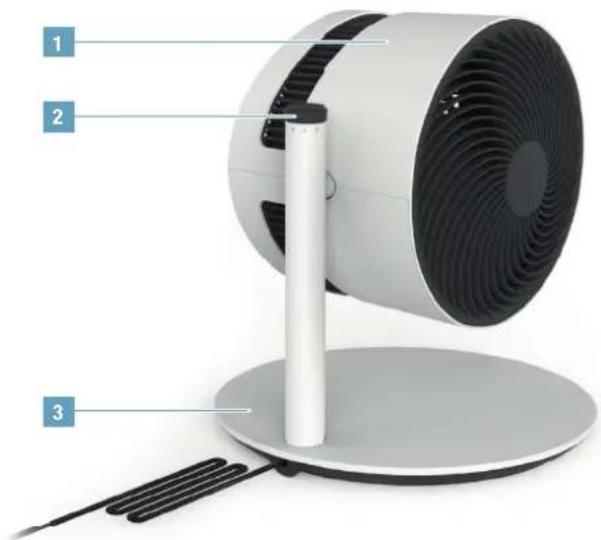

1 Puhallinyksikkö 2 Tehosäädin 3 Alusta virtajohdolla

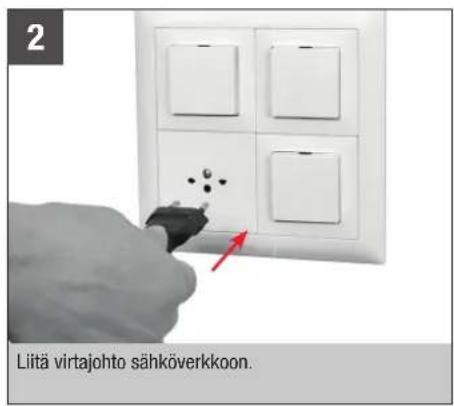

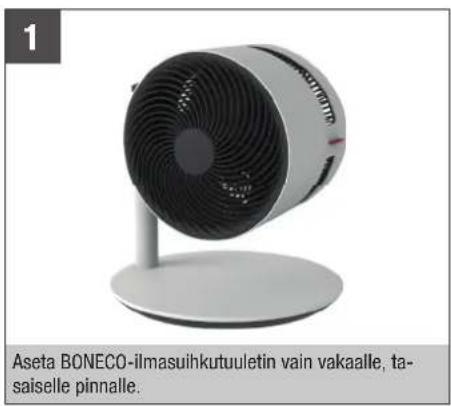

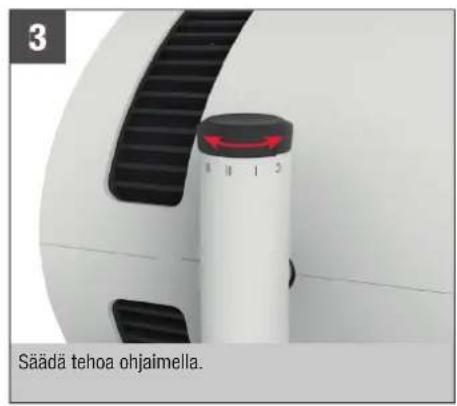

Aseta BONECO-ilmasuihkutuuletin vain vakaalle, ta- saiselle pinnalle. Liitä virtajohto sähköverkkoon. Säädä tehoa ohjaimella.

KÄSITTELY Kaikki BONECO-ilmasuihkutuulettimet on suunniteltu helppoa käsittelyä varten. Tehoa säädetään neljällä ta- solla yhtä ohjainta käyttäen: 0 › I › II › III › IV KOHDISTUS Tuuletinyksikköä voidaan kallistaa manuaalisesti 270 astetta. Tuuletinyksikkö ei pyöri täyttä 360 astetta. KÄSITTELY 270°110

Kaikki BONECO-ilmasuihkutuulettimet on varustettu suurtehopuhaltimella, joka kykenee siirtämään suuria määriä ilmaa. Näin hyödynnät tätä ominaisuutta: Ohjaa ilma tiettyyn suuntaan tasaisen huoneenlämmön saavut- tamiseksi. Seuraavissa esimerkeissä esitetään, kuinka tämä tehdään.

SIJOITUKSEEN LIITTYVIÄ VIHJEITÄ

KORKEAKATTOISET HUONEET Korkeakattoisissa ilmastoitavissa huoneissa kylmä ilma laskeutuu lattialle, kun taas lämmin ilma nousee kattoon. Suuntaa BONECO-ilmasuihkutuuletinta suoraan ylöspäin ilmasuihkun tuntumaa varten. USEAT KERROKSET Yläkerrokset voivat olla kesällä kuumia ja hiostavia. Te- hokas BONECO-ilmasuihkutuuletin ohjaa viileän ilman pohjakerroksesta useille kerroksille, mikä saa aikaan tasaisen lämpötilan. ILMASTOINTIJÄRJESTELMÄ (AC) Ilmastointilaite jakaa lämpötilan useilla tavoilla. Käytä BONECO-ilmasuihkutuuletinta lämpimän ilman siirtämi- seen ilmastointijärjestelmää kohti. Tämä voidaan tehdä suoraan tai epäsuoraan ilmankierron avulla tässä ku- vassa esitetysti. RAITIS ILMA BONECO-ilmasuihkutuuletin auttaa sinua saavuttamaan paremman ilmanvaihdon sisätiloissa. Jos läpituuletusta ei saada aikaan, ohjaa raitista ilmaa suoraan ikkunasta haluamaasi huoneeseen.111

PUHDISTUS TURVALLISUUSOHJEET Irrota aina BONECO-ilmasuihkutuulettimen pistoke ennen puhdistuksen aloittamista! Tämän tekemättä jättäminen voi johtaa sähköiskuun ja kuolemaan! Älä käytä alkoholia sisältäviä tai syövyttäviä puhdis- tusaineita puhdistukseen. KOTELON PUHDISTUS Kaikki BONECO-ilmasuihkutuulettimet on suunniteltu vaatimaan vain vähän huoltoa myös usein vuosien käytön jälkeen. Useimmissa tapauksissa puhdistukseen voidaan käyttää kuivaa kangasta. Jos kotelossa on itsepintaisia tahroja, puhdista se kos- tealla kankaalla. Lisää veteen pieni määrä astianpesuai- netta.

SIIPIPYÖRIEN PUHDISTUS

1. Kallista tuuletinyksikköä ylöspäin ja irrota turva-

2. Irrota etusäleikkö kiertämällä sitä hieman vastapäi-

3. Irrota keskellä oleva turvaruuvi kiertämällä sitä myö-

4. Irrota siipipyörät ja puhdista ne kostealla kankaalla.

5. Kokoa yksikkö uudelleen suorittamalla vaiheet

käänteisessä järjestyksessä.

6. Kiinnitä etusäleikkö turvaruuvilla. Kiinnitä tällöin

huomiota etusäleikössä olevan ruuvin asentoon.112 fi113
