MANUAL DE UTILIZADOR F210 BONECO

SUGGERIMENTI PER IL POSIZIONAMENTO

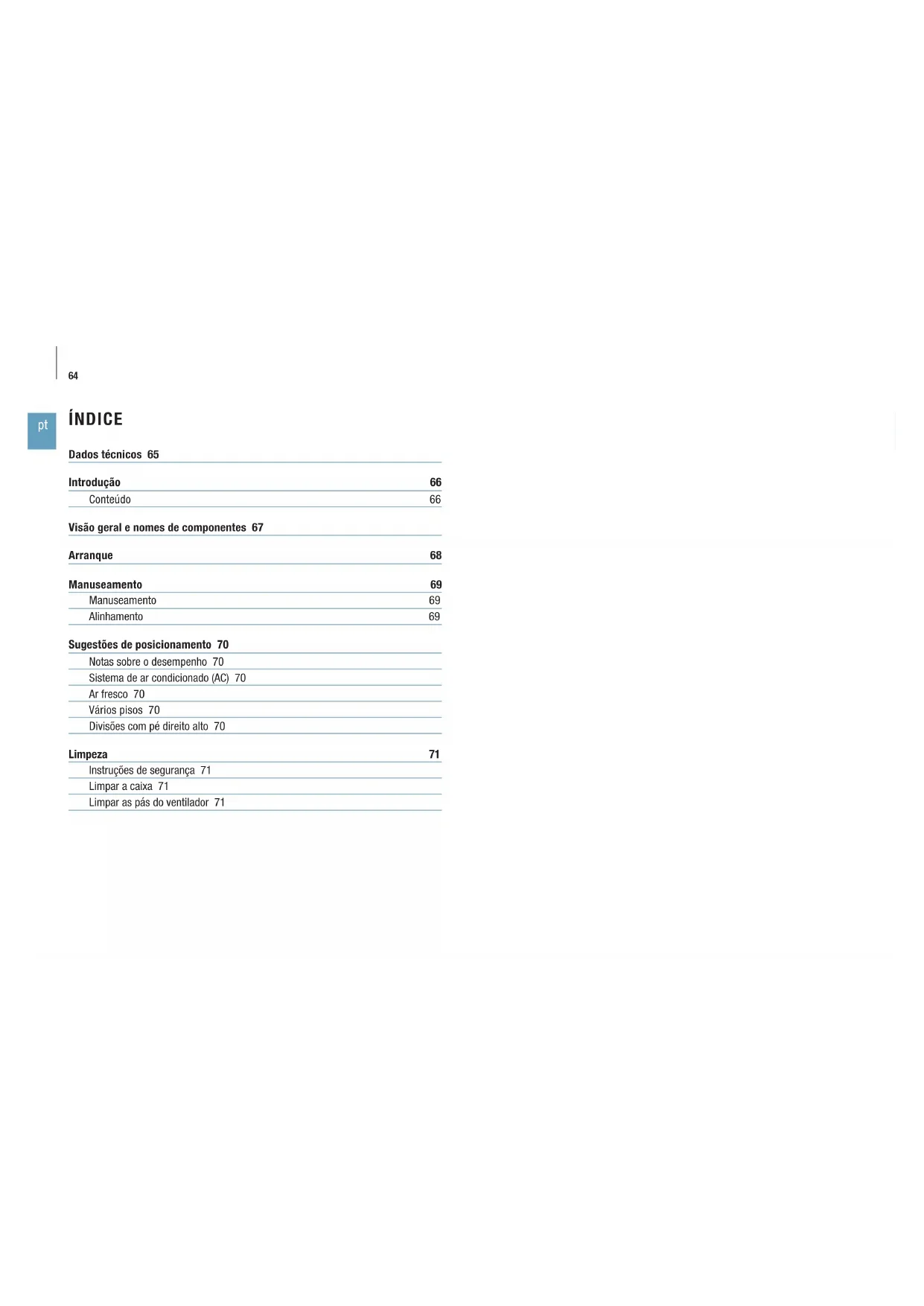

ÍNDICE Dados técnicos 65 Introdução 66 Conteúdo 66 Visão geral e nomes de componentes 67 Arranque 68 Manuseamento 69 Manuseamento 69 Alinhamento 69 Sugestões de posicionamento 70 Notas sobre o desempenho 70 Sistema de ar condicionado (AC) 70 Ar fresco 70 Vários pisos 70 Divisões com pé direito alto 70 Limpeza 71 Instruções de segurança 71 Limpar a caixa 71 Limpar as pás do ventilador 7165

• Sujeito a alterações Dados técnicos* Modelo BONECO F210 Tensão da fonte de alimentação 220 – 240V ~ 50Hz Consumo energético 33 W (nível máx.) Nível de ruído em funcionamento 58 dB(A) (nível máx.) Fluxo de ar 1260 m

/ h Velocidade do ar 3,9 m/s Dimensões C×L×A 375 × 375 × 403 mm Peso 4,5 kg66

CONTEÚDO Manual Instruções de segurança CARO CLIENTE, Parabéns pela sua compra do ventilador de jato de ar BO- NECO F210. Estas unidades de alta performance adap- tam-se na perfeição às suas necessidades. Quando estão definidas para níveis de saída baixos, proporcionam uma brisa agradável na sua casa, nos dias mais quentes. Por outro lado, se utilizar um sistema de ar condicionado, o potente ventilador distribui o ar pela divisão, para asse- gurar uma temperatura uniforme. Ao desenvolver o ventilador de jato de ar BONECO F210, o funcionamento com um nível reduzido de manutenção e a durabilidade foram pontos essenciais. O formato único das pás do ventilador cria um fluxo de ar uniforme com o mínimo de energia, o que também é excelente para o meio ambiente. O design elegante adapta-se a qualquer decoração, para que possa utilizar o seu ventilador de jato de ar BONECO F210 o ano inteiro. Esperamos que desfrute do seu novo ventilador de jato de ar BONECO F210! INTRODUÇÃO Sistema de jato de ar BONECO F21067

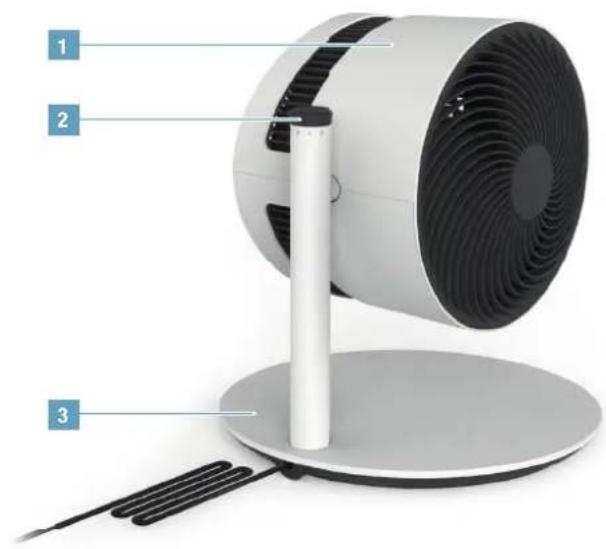

1 Unidade do ventilador 2 Seletor de potência 3 Base com cabo de alimentação68

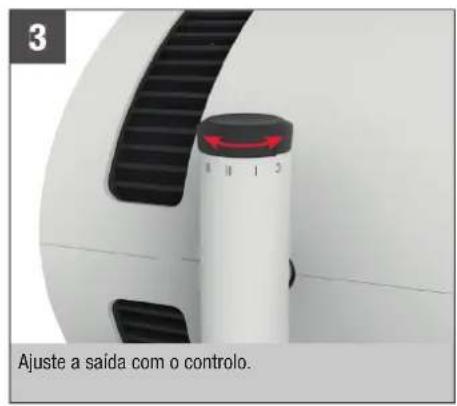

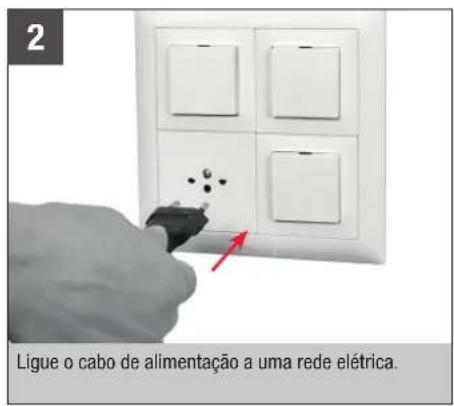

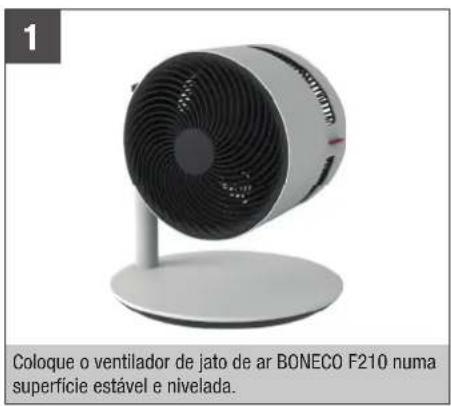

Coloque o ventilador de jato de ar BONECO F210 numa superfície estável e nivelada. Ligue o cabo de alimentação a uma rede elétrica. Ajuste a saída com o controlo.

MANUSEAMENTO O ventilador de jato de ar BONECO F210 foi concebido para um manuseamento simples. A saída é ajustada em quatro níveis, com um único controlo: 0 › I › II › III › IV ALINHAMENTO A unidade do ventilador pode ser inclinada manualmente 270 graus. A unidade do ventilador não roda 360 graus comple- tos. MANUSEAMENTO 270°70

O ventilador de jato de ar BONECO F210 está equipado com um ventilador de alta performance capaz de mover grandes quantidades de ar. Utilizar esta característica: Oriente o ar para uma direção específica para criar uma climatização uniforme na divisão. Os seguintes exemplos mostram como fazer isso.

SUGESTÕES DE POSICIONAMENTO

DIVISÕES COM PÉ DIREITO ALTO

Em divisões com ar condicionado e pé direito alto, o ar frio baixa rumo ao chão enquanto o ar quente sobe para o teto. Direcione o ventilador BONECO para cima para obter uma sensação de jato de ar.

No verão, os pisos superiores podem ficar quentes e aba- fados. O potente ventilador de jato de ar BONECO F210 direciona o ar fresco a partir do piso inferior para vários pisos, o que permite obter uma temperatura uniforme. SISTEMA DE AR CONDICIONADO (AC) Um ar condicionado distribui a temperatura de várias formas. Utilize o ventilador de jato de ar BONECO F210 para mover o ar quente na direção do sistema de ar con- dicionado. Isso pode ser realizado direta ou indiretamente através da circulação de ar, tal como apresentado nesta imagem. AR FRESCO O ventilador de jato de ar BONECO F210 ajuda a ventilar melhor os espaços interiores. Se não se criar uma venti- lação cruzada, direcione o ar fresco diretamente a partir da janela para a divisão pretendida.71

Desligue sempre o ventilador de jato de ar BONECO F210 antes de dar início à limpeza! Caso contrário, isso pode resultar num choque elétrico e em feri- mentos fatais! Não utilize álcool nem agentes de limpeza corrosivos para a limpeza.

O ventilador de jato de ar BONECO F210 foi concebido para funcionar com um nível reduzido de manutenção, mesmo após anos de utilização. Na maioria dos casos, é possível utilizar um pano seco para efetuar a limpeza. Se houver sujidade persistente, limpe a caixa com um pano húmido. Adicione um pouco de detergente da loiça à água.

LIMPAR AS PÁS DO VENTILADOR

1. Incline a unidade do ventilador para cima e solte o

parafuso de proteção.

2. Retire a grelha frontal, rodando-a ligeiramente no

sentido contrário ao dos ponteiros do relógio.

3. Desaperte o parafuso de proteção central no sentido

dos ponteiros do relógio.

4. Retire as pás do ventilador e limpe-as com um pano

5. Volte a montar a unidade seguindo os passos pela

6. Fixe a grelha frontal com o parafuso de proteção.

Ao fazê-lo, preste atenção à posição do parafuso na grelha frontal.72 pt73
