HASZNÁLATI ÚTMUTATÓ F235 BONECO

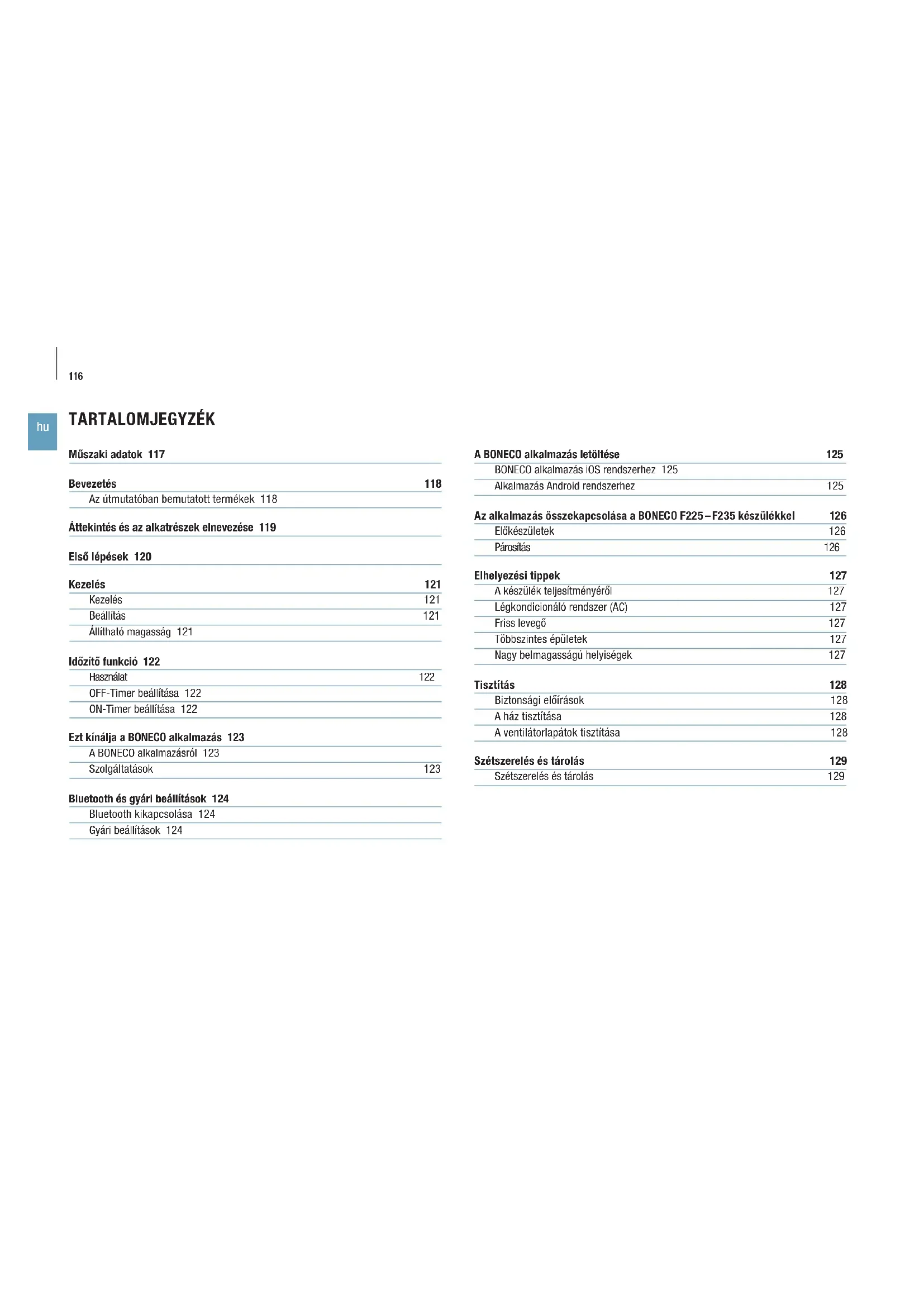

TARTALOMJEGYZÉK Műszaki adatok 117 Bevezetés 118 Az útmutatóban bemutatott termékek 118 Áttekintés és az alkatrészek elnevezése 119 Első lépések 120 Kezelés 121 Kezelés 121 Beállítás 121 Állítható magasság 121 Időzítő funkció 122 Használat 122 OFF-Timer beállítása 122 ON-Timer beállítása 122 Ezt kínálja a BONECO alkalmazás 123 A BONECO alkalmazásról 123 Szolgáltatások 123 Bluetooth és gyári beállítások 124 Bluetooth kikapcsolása 124 Gyári beállítások 124 A BONECO alkalmazás letöltése 125 BONECO alkalmazás iOS rendszerhez 125 Alkalmazás Android rendszerhez 125 Az alkalmazás összekapcsolása a BONECO F225 – F235 készülékkel 126 Előkészületek 126 Párosítás 126 Elhelyezési tippek 127 A készülék teljesítményéről 127 Légkondicionáló rendszer (AC) 127 Friss levegő 127 Többszintes épületek 127 Nagy belmagasságú helyiségek 127 Tisztítás 128 Biztonsági előírások 128 A ház tisztítása 128 A ventilátorlapátok tisztítása 128 Szétszerelés és tárolás 129 Szétszerelés és tárolás 129117

Műszaki adatok* Modell BONECO F225 – BONECO F235 Tápfeszültség 24V DC Felvett teljesítmény 1.5 – 22 W Működési zajszint 34 – 64 dB(A) Légáramlás 1439 m

/h (maximális fokozat) Légsebesség 273 m/min (maximális fokozat) Méretek H×Sz×M BONECO F225 375 × 375 × 852 mm (egy csatlakozóelemmel) BONECO F235 375 × 375 × 1212 mm (két csatlakozóelemmel) Súly (üresen) BONECO F225 6.0 kg BONECO F235 7.6 kg

BONECO ventilátoregység Eltávolítható csatlakozóelem (F225: 1×/ F235: 2×) Talp Kézikönyv Biztonsági előírások TISZTELT VÁSÁRLÓ! Szeretnénk gratulálni a BONECO Air Shower ventilátor megvásárlása alkalmából. Ezek a nagy teljesítményű készülékek tökéletesen eleget tesznek igényeinek. Ha alacsony teljesítményszintet állít be, a készülékek kelle- mes fuvallatot árasztanak otthonában a meleg napokon. Másrészt ha légkondicionáló rendszert használ, az egy- ség nagy teljesítményű ventilátora úgy osztja el a levegőt a helyiségben, hogy egységes hőmérsékletet biztosítson. A BONECO Air Shower ventilátor megtervezésekor a könnyű üzemeltetést és a tartósságot tartottuk leginkább szem előtt. A ventilátorlapát egyedi alakja egységes légá- ramot hoz létre minimális energiafelhasználással, ami jó hatással van a környezetre. Az elegáns kivitel harmoni- kusan illeszkedik bármilyen dekorációs stílushoz, így a BONECO Air Shower ventilátort az egész évben használni tudja. Reméljük, örömét leli az új BONECO Air Shower ventilátorában! BEVEZETÉS A BONECO F225 és a BONECO F235 típusok közötti különbség csupán annyi, hogy a BONECO F235 vál- tozat egy második csatlakozóelemmel is rendelke- zik. A ventilátoregységet használhatja egy vagy egy második csatlakozóelemmel vagy csatlakozóelem nélkül. Igényeihez igazíthatja. Tápegység1

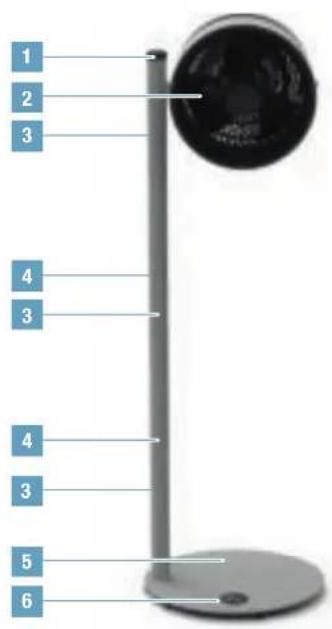

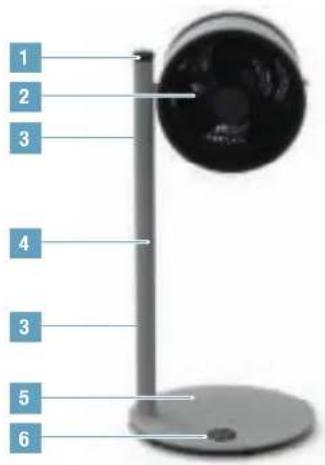

ÁTTEKINTÉS ÉS AZ ALKATRÉSZEK ELNEVEZÉSE BONECO F225 Air Shower Ventilator BONECO F235 Air Shower Ventilator 1 ON–OFF / Teljesítményszabályzó 2 Ventilátorfej 3 Kireteszelés gombja 4 Szétszedhető állvány 5 Talp hálózati csatlakozódugasszal 6 Kijelző120

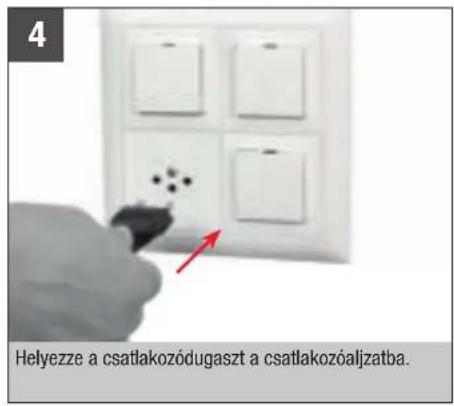

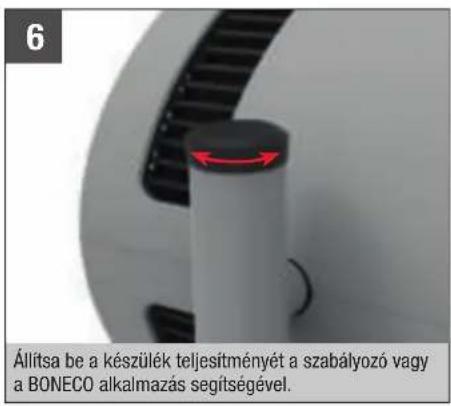

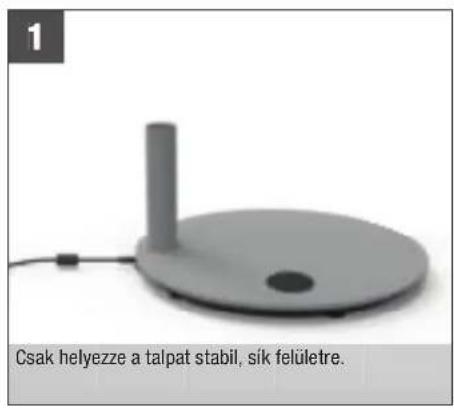

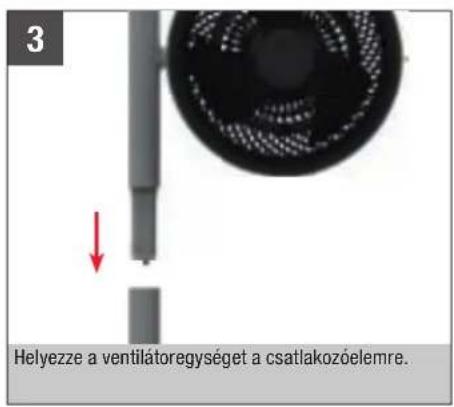

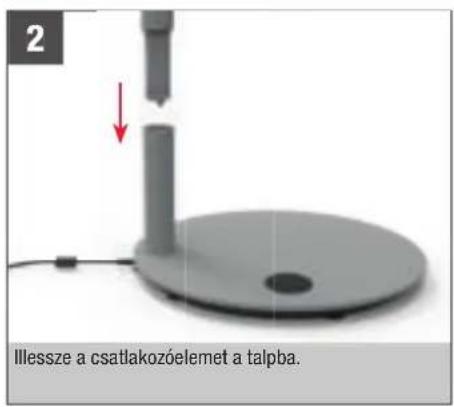

Csak helyezze a talpat stabil, sík felületre. Illessze a csatlakozóelemet a talpba. Helyezze a ventilátoregységet a csatlakozóelemre. Helyezze a csatlakozódugaszt a csatlakozóaljzatba. Nyomja meg a gombot a készülék bekapcsolásához. Állítsa be a készülék teljesítményét a szabályozó vagy a BONECO alkalmazás segítségével.121

KEZELÉS Valamennyi BONECO Air Shower ventilátor könnyen ke- zelhető. 32 féle teljesítmény állítható be egyszerű módon.

A ventilátoregység kézzel 270 fokkal dönthető. A ventilátoregység nem fordul körbe 360 fokban.

Minden elektromos alkatrész teljesen beépítésre került a csatlakozóba. Így bármikor módosíthatja a magasságot, ha az állványokat betoldja, vagy a gombbal való kirete- szelés után kihúzva eltávolítja. Biztonsági okokból egyszerre legfeljebb két csatla- kozóelem használható (F235). KEZELÉS 270°122

HASZNÁLAT Az időzítő funkcióval megadhatja, hogy a BONECO F225– F235 mennyi ideig működjön, mielőtt automatikusan ki- kapcsol (OFF-Timer). Megadhatja azt is, hogy a készülék mennyi idő után kap- csoljon be automatikusan (ON-Timer). Akkor érdemes ezt a funkciót használnia, ha a BONECO F225–F235 készü- léket hazatérte előtt szeretné bekapcsolni, hogy otthoná- ban már optimális klíma várja.

gombbal kapcsolja be a készüléket.

2. Válassza ki a kívánt ventilátorfokozatot.

3. Tartsa 3 másodpercig lenyomva a

gombot, amíg a kijelzőn villogni nem kezd a «0h» kijelzés.

4. A szabályozó használatával állítsa be a kikapcsolásig

hátralévő órák számát. Ha kb. 5 másodpercig nem ad meg új értéket, a készülék átveszi a megadott ér- téket, és a kijelzőn megjelenik a TIMER szimbólum. A készülék a megadott ideig működik, és annak elteltével kikapcsol.

5. Az időzítés korábbi befejezéséhez tartsa 3 másod-

gombot, és válassza a «0h» lehetőséget. Másik megoldásként a

gombbal kapcsolja ki a készüléket.

gombbal kapcsolja ki a készüléket.

2. Tartsa 3 másodpercig lenyomva a

gombot, amíg a kijelzőn villogni nem kezd a «0h» kijelzés.

3. A szabályozó használatával állítsa be a bekapcso-

lásig hátralévő órák számát. Ha kb. 5 másodpercig nem ad meg új értéket, a készülék átveszi a meg- adott értéket, és a kijelzőn megjelenik fennmaradó időtartam órában.

4. Válassza ki a kívánt ventilátorfokozatot.

A készülék a megadott idő elteltével bekapcsol, és a kivá- lasztott ventilátorfokozat szerint működni kezd.

5. Az ON-Timer korábbi kikapcsolásához tartsa 3 má-

gombot, és válassza a «0h» lehetőséget. Másik megoldásként a

gombbal kapcsolja be a készüléket.

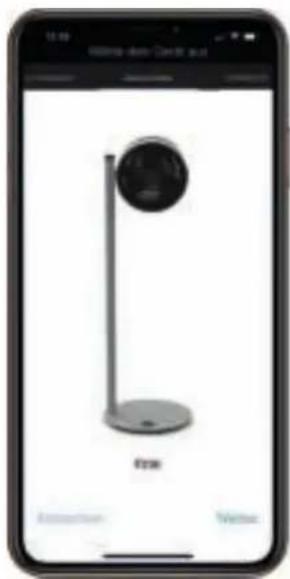

A „BONECO healthy air” alkalmazás a BONECO F225 – F235 vezérléséhez használható, és lehetővé te- szi, hogy a készülék minden lehetőségét kihasználhassa. Az alkalmazás különféle funkciókat kínál, mint például az időzítő vagy a ventilátorfokozatok megadása.

ON-Timer A készülék egy bizonyos idő elteltével bekapcsol OFF-Timer A készülék egy bizonyos idő elteltével kikapcsol Baby-Lock A forgó szabályozó zárolási funkciója Időjárás Megjeleníti az aktuális időjárást és külső hőmérsékletet EZT KÍNÁLJA A BONECO ALKALMAZÁS124

1. Tartsa 5 másodpercig lenyomva a

gombot, amíg a kijelzőn villogni nem kezd a «bt» (Bluetooth) kijelzés.

2. Forgassa a szabályozót balra vagy jobbra, amíg a

kijelzőn meg nem jelenik a «--» kijelzés.

3. A Bluetooth kikapcsolásához nyomja meg a

4. A Bluetooth visszakapcsolásához tartsa újra le-

gombot 5 másodpercig, amíg a «bt» kijelzés villogni nem kezd. A Bluetooth ismét be van kapcsolva.

Visszaállítás után a készüléket újra össze kell kap- csolni a BONECO alkalmazással, hogy a távvezérlést használni lehessen rajta.

1. Tartsa lenyomva 10 másodpercig a

gombot, amíg a «fd» (Factory default) kijelzés villogni nem kezd a kijelzőn.

2. Minden beállítás törlődik, és a készülék visszaáll a

gyári beállításokra. BLUETOOTH ÉS GYÁRI BEÁLLÍTÁSOK125

Az App Store áruházban keresse meg a „BONECO heal- thy air” alkalmazást, vagy olvassa be a lenti QR-kódot. A QR-kód felismeréséhez iOS 10 vagy korábbi rendszerben telepítve kell lennie egy megfelelő alkalmazásnak. Az iOS 11 és az újabb rendszerek a QR-kódot automatikusan fel- ismerik, amikor a kódra irányítja a kamerát.

ALKALMAZÁS ANDROID RENDSZERHEZ

A Google Play áruházban keresse meg a „BONECO heal- thy air” alkalmazást, vagy olvassa be a lenti QR-kódot. A QR-kódok felismeréséhez az eszközén telepítve kell lennie a megfelelő alkalmazásnak.126

1. Győződjön meg arról, hogy az okostelefonján akti-

válva van a Bluetooth.

2. Indítsa el a BONECO alkalmazást.

3. Kövesse az alkalmazás utasításait.

• Győződjön meg arról, hogy az okostelefonján aktiválva van a Bluetooth.

• A párosítás során ügyeljen arra, hogy az okostelefon és a BONECO F225 – F235 egy helyiségben legyen. A sikeres párosítást követően a BONECO F225 – F235 készüléket vezérelheti az okostelefonjával, amennyiben azok egy helyiségben vagy egy szomszédos helyiségben találhatók. Az okostelefon és a BONECO F225 – F235 kö- zötti maximális távolság azonban az épület jellemzőitől függ.127

A KÉSZÜLÉK TELJESÍTMÉNYÉRŐL Az összes BONECO Air Shower ventilátor nagy teljesít- ményű ventilátorral van felszerelve, amely nagy légtöme- geket képes mozgatni. Ezt a következőképpen használ- hatja: Vezesse a levegőt egy meghatározott irányba, hogy egységes helyiség-hőmérsékletet érjen el. A következő példákkal illusztráljuk ennek megvalósítását.

A nagy belmagasságú légkondicionált helyiségekben a hideg levegő lesüllyed a talajra, miközben a meleg levegő felszáll a mennyezetig. Fordítsa a BONECO Air Shower ventilátort, hogy élvezhesse a légzuhany élményét.

TÖBBSZINTES ÉPÜLETEK

Nyáron fülledt, meleg klíma uralkodhat a felső szinte- ken. Az erőteljes BONECO Air Shower ventilátor a hideg levegőt a talajtól az emeletek felé irányítja az egységes hőmérséklet elérése céljából. LÉGKONDICIONÁLÓ RENDSZER (AC) A légkondicionáló a hőmérsékletet különböző módokon osztja el. Használja a BONECO Air Shower ventilátort, hogy a meleg levegőt a légkondicionáló rendszerhez te- relje. Ez a képen látható módon közvetlenül vagy közve- tetten történhet a légkeringés által. FRISS LEVEGŐ A BONECO Air Shower ventilátor segít a beltéri szellőzés javításában. Ha nem jön létre keresztszellőzés, vezesse a friss levegőt közvetlenül az ablaktól a kívánt helyiségbe.128

Mindig húzza ki a BONECO Air Shower ventilátort a csatlakozóból, mielőtt megkezdi a tisztítást! Ennek elmulasztása áramütést és halálos sérülést okozhat! Ne használjon alkoholtartalmú vagy rozsdásodást okozó tisztítószereket a tisztításhoz.

Az összes BONECO Air Shower ventilátor könnyen kar- bantartható, még sokéves használat után is. A legtöbb esetben száraz ronggyal tisztítható. Makacs szennyeződés esetén tisztítsa a házat nedves ronggyal. Tegyen kevés mosogatószert a vízbe. A VENTILÁTORLAPÁTOK TISZTÍTÁSA

1. Fordítsa felfelé a ventilátoregységet, és oldja ki a

2. Távolítsa el az elülső rácsot, ehhez fordítsa el kissé

az óramutató járásával ellentétes irányban.

3. Lazítsa meg a középső biztonsági csavart az óramu-

tató járásával megegyezően.

4. Távolítsa el a ventilátorlapátokat és tisztítsa meg

őket nedves ruhával.

5. Helyezze vissza az egységet úgy, hogy a lépéseket

fordított irányban hajtja végre.

6. Helyezze vissza az elülső rácsot a biztonsági csavar-

ral. Ennek kivitelezésekor ügyeljen a csavar helyze- tére a rácson.129

SZÉTSZERELÉS ÉS TÁROLÁS Kérjük, ügyeljen arra, hogy az eltávolítható csatla- kozó alkatrészei szétszerelhetők. Ha az egységet máshol helyezi el, szerelje szét alkatrészeire az egy- séget, vigye az alkatrészeket a kívánt helyre, majd ezután szerelje össze őket. A tárolás legegyszerűbb és leghatékonyabb módja, ha az eredeti csomagolást használja. A BONECO Air Shower ventilátort száraz helyen tárolja. SZÉTSZERELÉS ÉS TÁROLÁS

1. A tápkábelt húzza ki a csatlakozóaljzatból.

2. Nyomja meg a felső állvány kireteszelő gombját.

3. Erősen felfelé húzva vegye le a ventilátort.

4. Nyomja meg az alsó állvány kireteszelő gombját.

5. Vegye le az állványt az alapról.130
