使用説明書 F230 BONECO

仕様 225 はじめに 226 セット内 容 2 2 6 設置 227 外観と各部の名称 228 使い方 229 使い方 229 向きの調整 229 高さの調整 229 設置場所のポイント 230 性能について 230 エアコンを使 用している場 合 2 3 0 外気を取り入れる 場 合 2 3 0 上層階に送風する場合 230 天井が高い部屋の場合 230 お手入れ 231 安全上のご注意 231 本体のお手入れ 231 羽根のお手入れ 231 取り外しかたと保管 232 製 品 の 仕 様 変 更 に よ り 、こ の 取 扱 説 明 書 の 内 容 と お 客 様がお持ちの製品の仕様が異なる場合があります。225

品 名・型 番 BONECOAIRSHOWERFANF220 BONECOAIRSHOWERFANF230 電圧 100V 周波数 50/60Hz 消費電力 36W

3.9m/秒 寸法（幅×奥行×高さ）（約） BONECOAIRSHOWERFANF220 375×375×850mm（パイプ取り付け時） BONECOAIRSHOWERFANF230 375×375×1210mm（パイプ取り付け時）

*記載されている内容は予告なく変更されることがあります。226

F 2 2 0：1 個 F 2 3 0：2 個

BONECOAIRSHOWERFANをお買い上げいた だき、誠にありがとうございます。本製品は使いかた に合わせて風量を調整できます。風量を弱めにして お く と 、暑 い 日 で も 住 ま い に 快 適 な 風 を 送 る こ と が で き ま す 。ま た 、エ ア コ ン を 使 用 し て い る 場 合 に は 、 パワフルなファンが部屋全体に冷気を行き渡らせ、 均 一な 温 度に保つことが できます。

BONECO AIR SHOWER FAN の開発で特に重

視されたのが、お手入れのしやすさと優れた耐久性 です。独特なフォルムの羽根は最小限の電力でムラ のない風を生み出し、環境にも配慮したものとなっ

ています。 BONECO AIR SHOWER FAN はス

タ イ リ ッ シ ュ な デ ザ イ ン を 採 用 し て お り 、お 部 屋 の 雰 囲気に溶け込みますので、年間を通してお使いいた

BONECO AIR SHOWER FAN を末永くご愛用

いただけることを願っております。 はじめに227

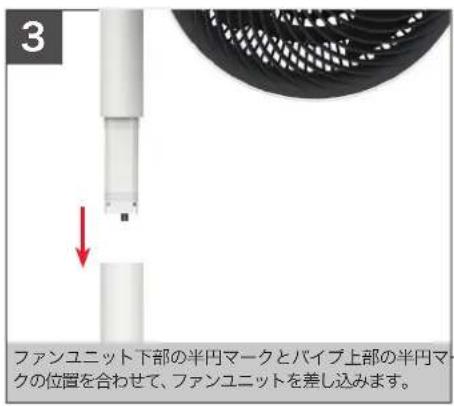

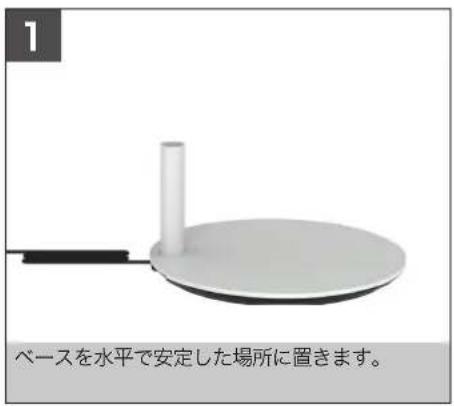

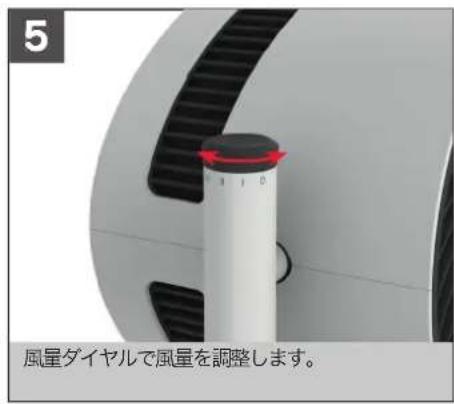

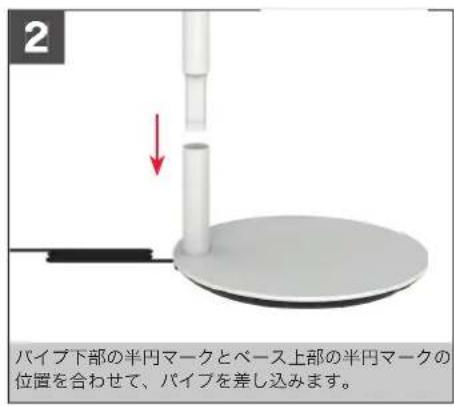

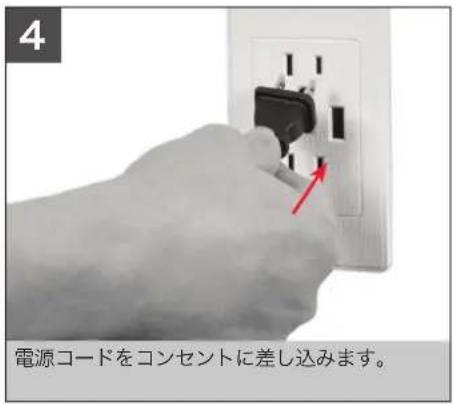

パ イ プ を 使 わ ず 、ベ ー ス に 直 接 フ ァ ン ユ ニ ッ ト を取り付 けることもできます。 パイプやファンユ ニットを 取り付 ける 際 は 指 を挟まないようにご注意ください。 ベースを水平で安定した場所に置きます。 パイプ下部の半円マークとベース上部の半円マークの 位置を合わせて、パイプを差し込みます。 ファンユニット下部の半円マークとパイプ上部の半円マー クの位置を合わせて、ファンユニットを差し込みます。 電源コードをコンセントに差し込みます。 風量ダイヤルで風量を調整します。

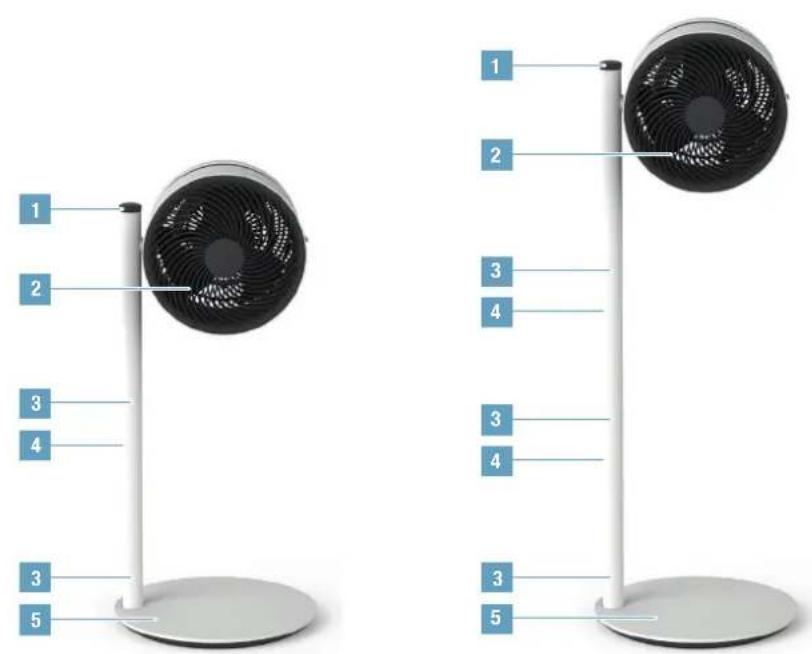

BONECOF220 BONECOF230 1 風 量ダイヤル 2 ファンユ ニット 3ロック解除ボタン 4 パイプ 5 ベース

BONECOAIRSHOWERFANは、簡単にお使 いいただけるようなデ ザインを採用しています。 風量ダイヤルを回して、風量を4段階で調節でき ます。電 源 を切るには 0 に合 わせます。

フ ァ ン ユ ニ ッ ト は 、手 動 で 2 7 0 ° 傾 け る こ と が で き

電気部品はすべてパイプに完全に組み込まれて います。パイプの取り付け、取り外しにより、高さ

270° ファンユニットを左右に回転することはでき ません。無理に回転させると、製品の破損や けが の原 因 になります。 ファンユニットは360°回転しませんのでご注 意ください 。230

天井が高い部屋でエアコンを使用していると、冷 たい空気が下にたまり、暖かい空気が上にたまっ

てしまいます。BONECO AIR SHOWER FAN

を上に向ければ、心地よいエアシャワーを感じる

外気を取り入 れる 場 合 BONECOAIRSHOWERFANを使用すれば、 効率の良い室内換気が可能になります。換気が不 十分な場合には、外気を窓から直接室内に導くこ

夏場は特に、上層階が高温になることがよくあ

ります。パワフルな BONECO AIR SHOWER

FAN を使用して一階から上層階に冷風を直接送 る と 、均 一 な 温 度 を 保 つ こ と が で き ま す 。 エアコンを使 用している場 合 エアコンはさまざまな方法で温度を配分していま

す。BONECO AIRSHOWER FANを併用して

エアコン方向に空気を送れば、図のように直接ま たは間接的に空気を循環できるようになります。

BONECOAIRSHOWERFANは、大量の空気 を送 風で きる高 性 能 なファンを 装 備しています。 この機能を活用すれば、空気を特定の方向に導 き 、均 一 な 室 内 環 境 を 実 現 す る こ と が で き ま す 。 こちらに活 用 例 をご紹 介します。 設 置 場 所のポイント231

お手入れを始める前に、電源プラグを必ずコ ンセントから抜いてください。感電やケガに つな がるおそれ がありま す。 シンナー・ベンジン・研磨剤入り洗剤・みが き粉・たわし・ナイロンや金属製のたわしは

BONECOAIRSHOWERFANは、簡単なお手 入れで長い期間お使いいただけるような設計とな っています。本製品は基本的に、乾燥した布で清 掃することが できます。 汚れがひどいときは、台所用中性洗剤を薄めた水 に 布 を ひ た して か た く 絞 り 、汚 れ を 拭 き 取 って く だ

1 . フ ァ ン ユ ニ ッ ト を 上 に 向 け 、安 全 ネ ジ を 緩

2.ガ ード を 反 時 計 回 りに 少 し 回 して 取 り 外 し

3. スピン ナー を時 計 回りに半 分 回して 緩めます。

4.羽根を取り外し、汚れを拭き取ります。 5 . 逆の 手 順 で 羽 根とガ ード を再 度 取り付 けま す。 6 . ガードの 凸 部 が 下 図 の 位 置 に あることを 確 認 し て 、安 全 ネ ジ を 締 め ま す 。232

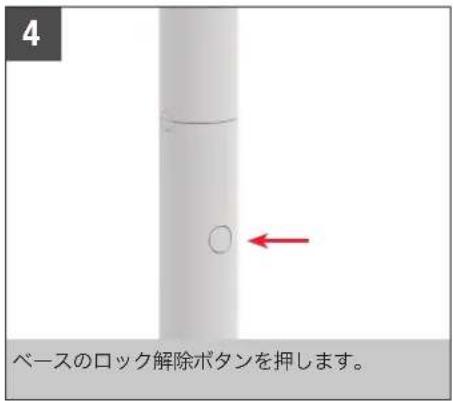

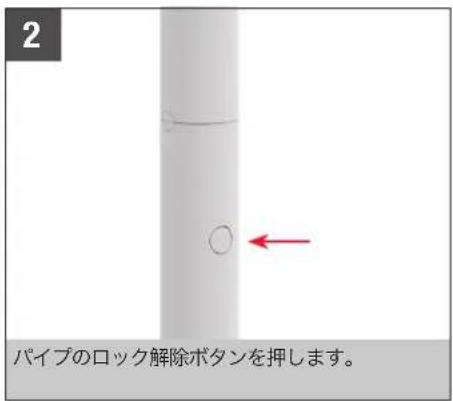

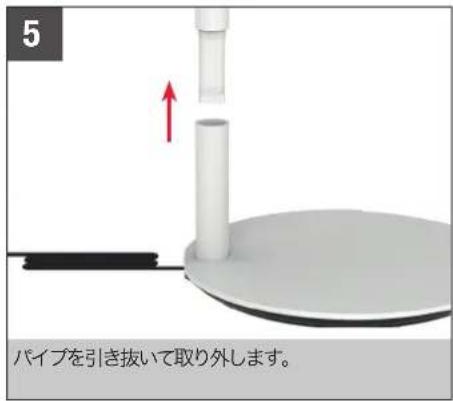

パイプ は 脱 着 式 であ ることに 注 意してくださ い。ファンユニットを別の場所に移動させる場 合には、取り外せる部品をすべて取り外し、そ れらの部品を目的の場所に運んでから、再度 組 み立 て てください 。 入 って い た ケ ー ス に 梱 包 し て い た だ くと 、簡 単 かつ効率的に保管できます。BONECO AIR SHOWER FAN を湿気の少ない場所で保管

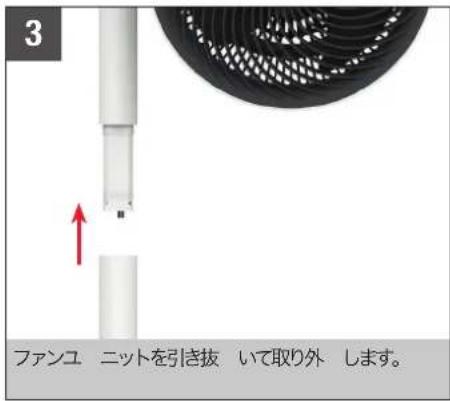

ファンユ ニットを引き抜 いて取り外 します。

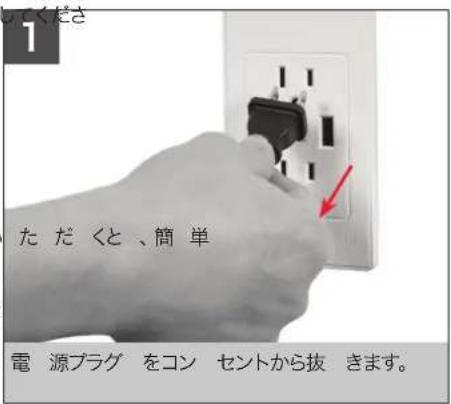

電 源プラグ をコン セントから抜 きます。
