F230 - Ventilátor BONECO - Bezplatný návod na obsluhu

Značka	Boneco
Model	F230
Typ produktu	Stĺpový ventilátor
Rozmery (D × Š × V)	375 × 375 × 1210 mm
Hmotnosť netto	8,9 kg
Napájacie napätie	220-240 V ~ 50 Hz
Elektrický príkon (max)	33 W
Hladina hluku (max)	58 dBA
Prietok vzduchu	1260 m³/h
Rýchlosť vzduchu	3,9 m/s
Počet rýchlostí	4 (stupne I až IV)
Nakláňanie	270° manuálne
Nastaviteľná výška	Áno, až 2 podperné stĺpy
Oscilácia	Nie
Materiál krytu	Plast
Typ lopatiek	Špeciálny dizajn pre rovnomerné prúdenie vzduchu
Čistenie krytu	Suchá alebo vlhká handrička s jemným prostriedkom na umývanie riadu
Čistenie lopatiek	Demontáž prednej mriežky, vlhké čistenie
Bezpečnostné pokyny	Odpojte pred čistením; nepoužívajte alkohol ani agresívne čistiace prostriedky
Súčasťou balenia	2 podperné stĺpy, podstavec, sieťový kábel, návod na použitie
Odporúčané použitie	Distribúcia vzduchu pri klimatizácii, ochladzovanie

Často kladené otázky - F230 BONECO

Ako nastaviť rýchlosť ventilátora?

Použite regulátor výkonu umiestnený na ventilačnej jednotke. Umožňuje vybrať si z 4 úrovní: 0 (vypnuté), I, II, III, IV (maximálny výkon).

Ako nakloniť ventilátor?

Ventilačná jednotka je manuálne nakloniteľná o 270 stupňov. Nerobí úplnú rotáciu o 360 stupňov. Nakloňte ju v požadovanom smere na orientáciu prúdenia vzduchu.

Ako čistiť lopatky ventilátora?

Najprv odpojte zariadenie. Nakloňte jednotku nahor a uvoľnite bezpečnostnú skrutku. Odstráňte prednú mriežku otočením proti smeru hodinových ručičiek. Uvoľnite stredovú skrutku a odstráňte lopatky. Očistite ich vlhkou handričkou (bez alkoholu alebo agresívnych prostriedkov). Zložte v opačnom poradí.

Ako nastaviť výšku ventilátora?

Výška sa nastavuje pridaním alebo odobratím podperných stĺpov. Stlačte tlačidlo odomknutia na ich oddelenie. Z bezpečnostných dôvodov používajte maximálne 2 podperné stĺpy.

Osciluje ventilátor automaticky?

Nie, ventilátor BONECO F230 neosciluje. Orientácia sa vykonáva manuálne naklonením ventilačnej jednotky.

Je možné používať ventilátor bez podperného stĺpa?

Áno, ventilačnú jednotku je možné používať s podperným stĺpom alebo bez neho, alebo s jedným stĺpom. To umožňuje prispôsobenie podľa vašich potrieb.

Aká je elektrická spotreba ventilátora?

Maximálny elektrický príkon je 33 Wattov pri najvyššom výkone. To umožňuje energeticky úspornú prevádzku.

Aká je hladina hluku?

Maximálna hladina hluku je 58 dBA, čo zodpovedá miernemu hluku, porovnateľnému s bežným stĺpovým ventilátorom.

Ako rozobrať ventilátor na uskladnenie?

Odpojte zariadenie. Stlačte tlačidlo odomknutia horného stĺpa a odstráňte ventilačnú jednotku. Potom odomknite a oddeľte podperné stĺpy. Všetko uschovajte v pôvodnom obale na suchom mieste.

Je možné používať ventilátor s klimatizáciou?

Áno, BONECO F230 je navrhnutý na distribúciu vzduchu z klimatizácie po celej miestnosti, čím zabezpečuje rovnomernú teplotu. Nasmerujte prúd vzduchu na klimatizačnú jednotku alebo nechajte vzduch cirkulovať.

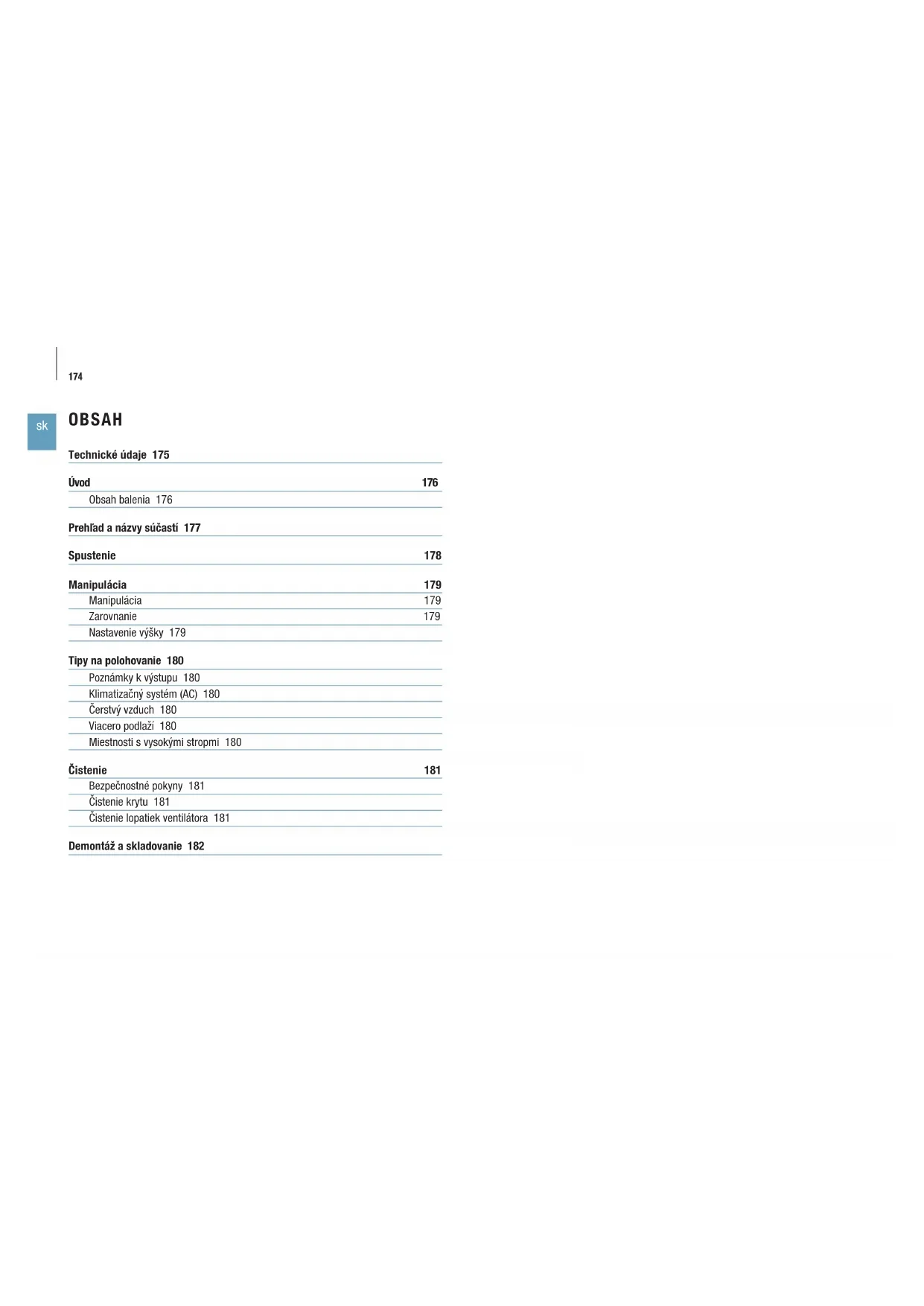

NÁVOD NA OBSLUHU F230 BONECO

2 Zastrčte do základny konektor.

Prehlad a názvy súčasti 177

Spustenie 178

Manipulácia 179

Manipulácia 179

Zarovnanie 179

Nastavenie výšky 179

Tipy na polohovanie 180

Klimatizačný systém (AC) 180

Čerstvý vzduch 180

Viacero podlaží 180

Miestnosti s vysokými stropmi 180

Čistenie 181

Čistenie Iopatiek ventilátora 181

Demontáž a skladovanie 182

TECHNICKÉ ÚDAJE

Technické údaje*

Model BONECO F220 – BONECO F230

Napájacie napätie 220–240V ~ 50Hz

Príkon 33 W (max. úroveň)

Prevádzková hlučnost 58 dBA (max. úroveň)

Prietok vzduchu 1 260 m

^3/h

Rýchlost vzduchu 3,9 m/s

Rozmery D × Š × V	BONECO F220	375 × 375 × 850 mm (s jedným konektorom)
	BONECO F230	375 × 375 × 1 210 mm (s dvoma konektormi)
Hmotnosť (bez náplne)	BONECO F220 6,7kg
	BONECO F230 8,9kg

* Podlieha zmenám

ÚVOD

VÁŽENÝ ZÁKAZNÍK,

Blahoželáme vám ku kúpe ventilátora BONECO Air Shower. Tieto vysoko výkonné jednotky sa bez problémov prispôsobia vašim potrebám. Pri nastavených nižších úrovniach výkonu zabezpečia vo vašom domove príjemný vánok počas horúcich dní. Ak však použijete klimatizačný systém, výkonný ventilátor jednotky rozpťli vzduch v miestnosti na zaistenie rovnomernej teploty.

Pri vývoji ventilátorov BONECO Air Shower sme kládli hlavný dôraz na nízku údržbu a trvanlivosť. Jedinečne tvarované lopatky ventilátora vytvárajú rovnomerný prietok vzduchu využitím minimálnej energie, čo tiež prispieva k ochrane životného prostredia. Elegantný dizajn sa hodi do akéhokolvek prostredia, takže ventilátor BONECO Air Shower môžete používať počas celého roka.

Základňa so sietovým káblom

1 Regulátor výstupného výkonu
2 Jednotka ventilátora
3 Odblokovacie tlačidlo
4 Vyberatelný konektor
5 Základňa so sietovým káblom

SPUSTENIE

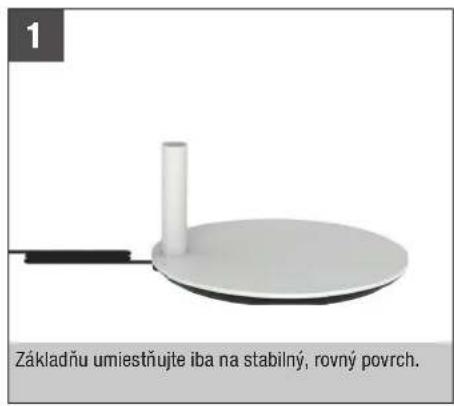

1 Základňu umiestňujte iba na stabilný, rovný povrch.

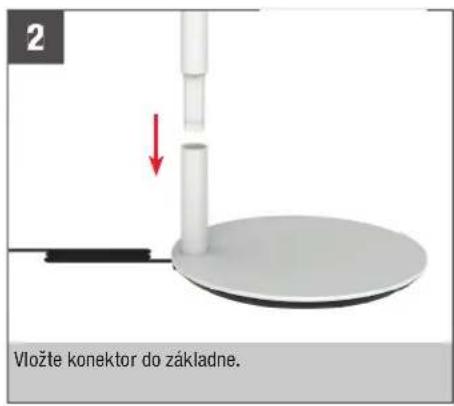

2 Vložte konektor do základne.

3 Nasad'te jednotku ventilátora na konektor.

BONECO F220 a BONECO F230 sa lišia len tým, že BONECO F230 obsahuje druhý konektor.
Jednotku ventilátora môžete použit's jedným konektorom, s druhým konektorom alebo bez konektorov. Môže byť prispôsobený vašim potrebám.

MANIPULÁCIA

MANIPULÁCIA

Všetky ventilátory BONECO Air Shower sú navrhnuté na jednoduchú manipuláciu. Výstupný výkon sa dá nastavit na štyri úrovne použitím jedného ovládača: 0 > I > II > III > IV

ZAROVNANIE

Jednotka ventilátora sa dá manuálne naklonit do uhla 270 stupňov.

Jednotka ventilátora sa neotáča o plných 360 stupňov.

NASTAVENIE VÝŠKY

Všetky elektrické komponenty sú úplne integrované v konektore. Výšku môžete preto kedykolvek upravit tak, že vložíte spájacie prvky alebo ich po odistení tlačidlom vytiahnete von.

Z bezpečnostných dôvodov je možné použit' naraz maximálne dva konektory.

Všetky ventilátory BONECO Air Shower sú vybavené vysokovýkonným ventilátorom, ktorý dokáže ventilovať velké množstvo vzduchu. Využitie tejto funkcie: Na dosiahnutie rovnomernej klímy v miestnosti ventilujte vzduch špecifickým smerom. Spôsoby, ako to dosiahnete, sú uvedené v nasledujúcich príkladoch.

KLIMATIZAČNÝ SYSTÉM (AC)

Klimatizácia rozptyluje teplotu rôznymi spôsobmi. Použite ventilátor BONECO Air Shower na presunutie teplého vzduchu smerom ku klimatizačnému systému. Dá sa to urobiť priamo alebo nepriamo prostredníctvom cirkulácie vzduchu tak, ako je znázornené na tomto obrázku.

Ventilátor BONECO Air Shower pomáha zabezpečit lepšie vetranie interiéru. Ak nie je zabezpečená križová ventilácia, privádzajte čerstvý vzduch priamo z okna do požadovanej miestnosti.

V letných mesiacoch môže byť na vrchných podlažiach horúco a dusno. Výkonný ventilátor BONECO Air Shower nasmeruje ochladený vzduch z prízemia na vyššie podlažia, čím sa dosiahne rovnomerná teplota.

V klimatizovaných miestnostíach s vysokými stropmi sa studený vzduch kumuluje pri podlahe a teplý vzduch stúpa k stropu. Natočte ventilátor BONECO priamo nahor na docielenie efektu vzduchovej sprchy.

Pred začatím čistenia vždy odpojte ventilátor BONECO Air Shower od sieťového napájania! V opačnom prípade môže dôjsť k zásahu elektrickým prúdom a smrtelnému zraneniu!

Všetky ventilátory BONECO Air Shower sú navrhnuté na prevádzku s nízkou údržbou, dokonca aj po mnohoročnom použivaní. Vo väčšine prípadov stačí na čistenie suchá handrička.

V prípade odolnej špiny použite na čistenie krytu navlhčenú handričku. Pridajte do vody malé množstvo prostriedku na umývanie riadu.

ČISTENIE LOPATIEK VENTILÁTORA

1. Nakloňte jednotku ventilátora smerom nahor a povolte poistnú skrutku.

1. Odstráňte prednú mriežku miernym otočením proti smeru hodinových ručičiek.

1. Uvoľnite poistnú skrutku v strede v smere hodinových ručičiek.

1. Odstráňte lopatky ventilátora a vyčistite ich vlhkou handričkou.

2. Namontujte jednotku spät, pričom postupujte v opačnom poradí.

3. Upevnite prednú mriežku použitím poistnej skrutky. Dávajte prítom pozor na správne umiestnenie skrutky na prednej mriežke.

Vezmite na vedomie, že odpojitelné spojovacie diely sú odpojitelné. Ked jednotku presúvate na nové miesto, rozmontujte ju na odpojitelné diely, jednotlivé diely preneste na žiadané miesto a potom ich zmontujte.
Skladovanie je najjednoduchšie a najefektívnejšie, ak použivate pôvodné balenie. Ventilátor BONECO Air Shower skladujte na suchom mieste.

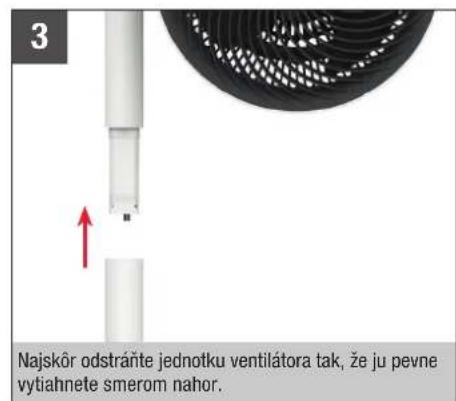

3 Najskôr odstráňte jednotku ventilátora tak, že ju pevne vytiahnete smerom nahor.

5 Odpojte všetky konektory pevným tahaním.
