F230 - Ventilator BONECO - Brezplačna navodila za uporabo

Znamka	Boneco
Model	F230
Vrsta izdelka	Ventilator stolp
Mere (L × š × V)	375 × 375 × 1210 mm
Neto teža	8,9 kg
Napajalna napetost	220-240 V ~ 50 Hz
Električna poraba (maks.)	33 W
Raven hrupa (maks.)	58 dBA
Pretok zraka	1260 m³/h
Hitrost zraka	3,9 m/s
Število hitrosti	4 (stopnje I do IV)
Nagib	270° ročno
Nastavljiva višina	Da, do 2 podpornih stebrov
Nihanje	Ne
Material ohišja	Plastika
Tip lopatic	Posebna oblika za enakomeren pretok zraka
Čiščenje ohišja	Suha ali vlažna krpa z blagim pomivalnim sredstvom
Čiščenje lopatic	Odstranitev sprednje rešetke, mokro čiščenje
Varnostna navodila	Pred čiščenjem izključite; ne uporabljajte alkohola ali agresivnih sredstev
Priloženi dodatki	2 podporna stebra, podstavek, napajalni kabel, navodila za uporabo
Priporočena uporaba	Porazdelitev zraka pri klimatizaciji, hlajenje

Pogosto zastavljena vprašanja - F230 BONECO

Kako nastaviti hitrost ventilatorja?

Uporabite regulator moči na ventilatorju. Omogoča izbiro med 4 stopnjami: 0 (izklop), I, II, III, IV (največja moč).

Kako nagniti ventilator?

Ventilatorsko enoto je mogoče ročno nagniti za 270 stopinj. Ne omogoča celotnega vrtenja za 360 stopinj. Nagnite jo v želeno smer za usmerjanje zračnega toka.

Kako očistiti lopatice ventilatorja?

Najprej izključite napravo. Nagnite enoto navzgor in popustite varnostni vijak. Odstranite sprednjo rešetko tako, da jo zavrtite v nasprotni smeri urinega kazalca. Popustite osrednji vijak in odstranite lopatice. Očistite jih z vlažno krpo (brez alkohola ali agresivnih sredstev). Sestavite v obratnem vrstnem redu.

Kako prilagoditi višino ventilatorja?

Višino nastavite z dodajanjem ali odstranjevanjem podpornih stebrov. Pritisnite gumb za sprostitev, da jih ločite. Zaradi varnosti uporabite največ 2 podporna stebra.

Ali ventilator samodejno niha?

Ne, ventilator BONECO F230 ne niha. Usmerjanje je ročno z nagibanjem ventilatorske enote.

Ali lahko ventilator uporabljam brez podpornega stebra?

Da, ventilatorsko enoto lahko uporabljate s podpornim stebrom ali brez njega ali z enim stebrom. To omogoča prilagoditev vašim potrebam.

Kakšna je električna poraba ventilatorja?

Največja električna poraba je 33 vatov pri najvišji stopnji moči. To omogoča energetsko učinkovito delovanje.

Kakšna je raven hrupa?

Največja raven hrupa je 58 dBA, kar ustreza zmernemu hrupu, primerljivemu s standardnim stolpnim ventilatorjem.

Kako razstaviti ventilator za shranjevanje?

Izključite napravo. Pritisnite gumb za sprostitev na zgornjem stebru in odstranite ventilatorsko enoto. Nato sprostite in ločite podporne stebre. Vse shranite v originalni embalaži na suhem mestu.

Ali lahko ventilator uporabljam s klimatsko napravo?

Da, BONECO F230 je zasnovan za porazdelitev zraka iz klimatske naprave po prostoru, kar zagotavlja enakomerno temperaturo. Usmerite zračni tok proti klimatski napravi ali omogočite kroženje zraka.

NAVODILA ZA UPORABO F230 BONECO

Tehnični podatki 185

Uvod	186
Obseg dobave 186

Pregled in imena delov 187

Zagon	188
Rokovanje	189
Rokovanje	189
Naklon	189
Nastavitev višine 189

Namigi za postavitev 190

Informacije o zmogljivosti 190

Klimatski sistem (AC) 190

Svež zrak 190

Več nadstropij 190

Prostori z visokimi stropi 190

Čiščenje

191

Varnostna navodila 191

Čiščenje ohišja 191

Čiščenje lopatic ventilatorja 191

Poraba energije 33 W (največ)

Hrup delovanja 58 dBA (največ)

Zračni tok 1260 m

^3 /h

Hitrost zraka 3,9 m/s

Dimenzije D × Š × V	BONECO F220 375 × 375 × 850 mm (z enim priključnim delom)
	BONECO F230 375 × 375 × 1210 mm (z dvema priključnima deloma)
Teža prazne naprave	BONECO F220 6,7kg
	BONECO F230 8,9kg

* Sprememba

UVOD

SPOŠTOVANI KUPEC,

čestitamo vam za nakup ventilatorja BONECO Air Shower. Te visokozmogljive enote se popolnoma prilagodijo vašim potrebam. Ko so nastavljene na nižje stopnje, zagotavljajo prijetno sapico v vašem domu ob vročih dneh. Če pa uporabljate klimatsko napravo, močan ventilator enote razporeja zrak po vsem prostoru in zagotavlja enotno temperaturo.

Pri razvoju ventilatorja BONECO Air Shower sta bila najpomembnejša pogoja malo vzdrževanja in vzdržljivost. Enkratna oblika lopatic ventilatorja ustvarja enoten zračni tok z minimalno porabo energije, kar je dobro tudi za okolje. Elegantni dizajn se sklada z vserni dekorativnimi slogi, tako da lahko svoj ventilator BONECO Air Shower uporabljate vse leto.

Upamo, da boste ob uporabi svojega novega ventilatorja BONECO Air Shower uživali!

OBSEG DOBAVE

Ventilatorska enota BONECO

Odstranljiv priključni del (F220: 1×/ F230: 2×)

Podnožje z električnim kablom

Navodila za uporabo Varnostna navodila

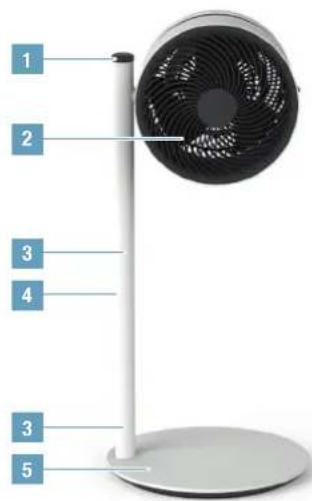

PREGLED IN IMENA DELOV

1 2 3 4 3 5

BONECO F220
Ventilator Air Shower

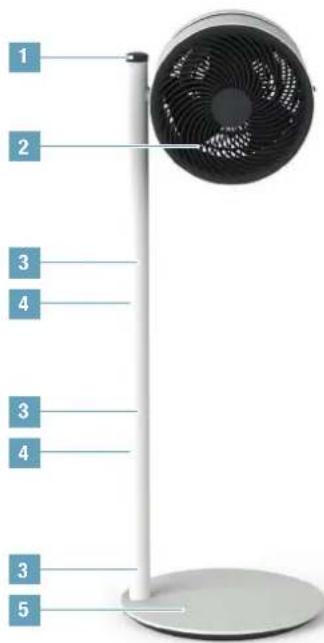

1 2 3 4 3 4 3 5

BONECO F230
Ventilator Air Shower

1 Regulator zmogljivosti
2 Ventilatorska enota
3 Gumb za sprostitev
4 Odstranljiv priključni del
5 Podnožje z električnim kablom

ZAGON

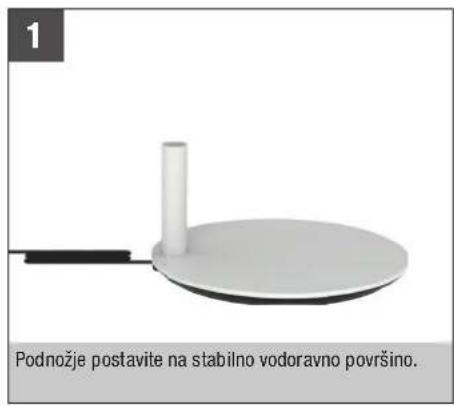

Podnožje postavite na stabilno vodoravno površino.

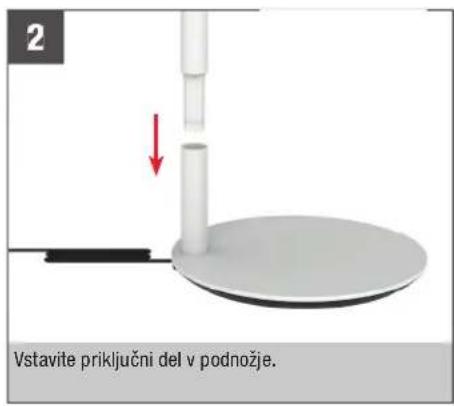

2 Vstavite priključni del v podnožje.

3 Namestite ventilatorsko enoto na priključni del.

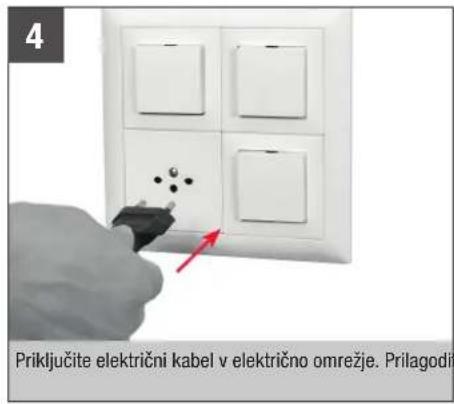

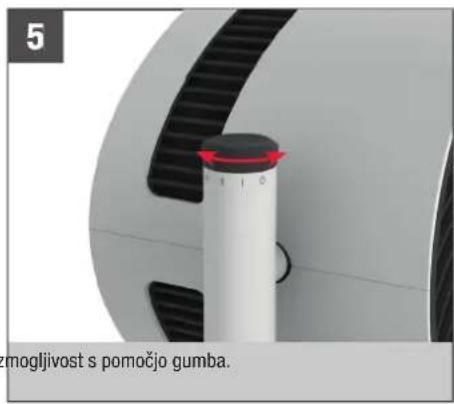

4 Priključite električni kabel v električno omrežje. Prilagodit

5 mogljivost s pomočjo gumba.

Modela BONECO F220 in BONECO F230 se razlikujeta samo v tem, da ima BONECO F230 še drugi priključni del.
i Ventilatorsko enoto lahko uporabljate z enim, obema ali brez priključnih delov. Lahko jo prilagodite svojim potrebam.

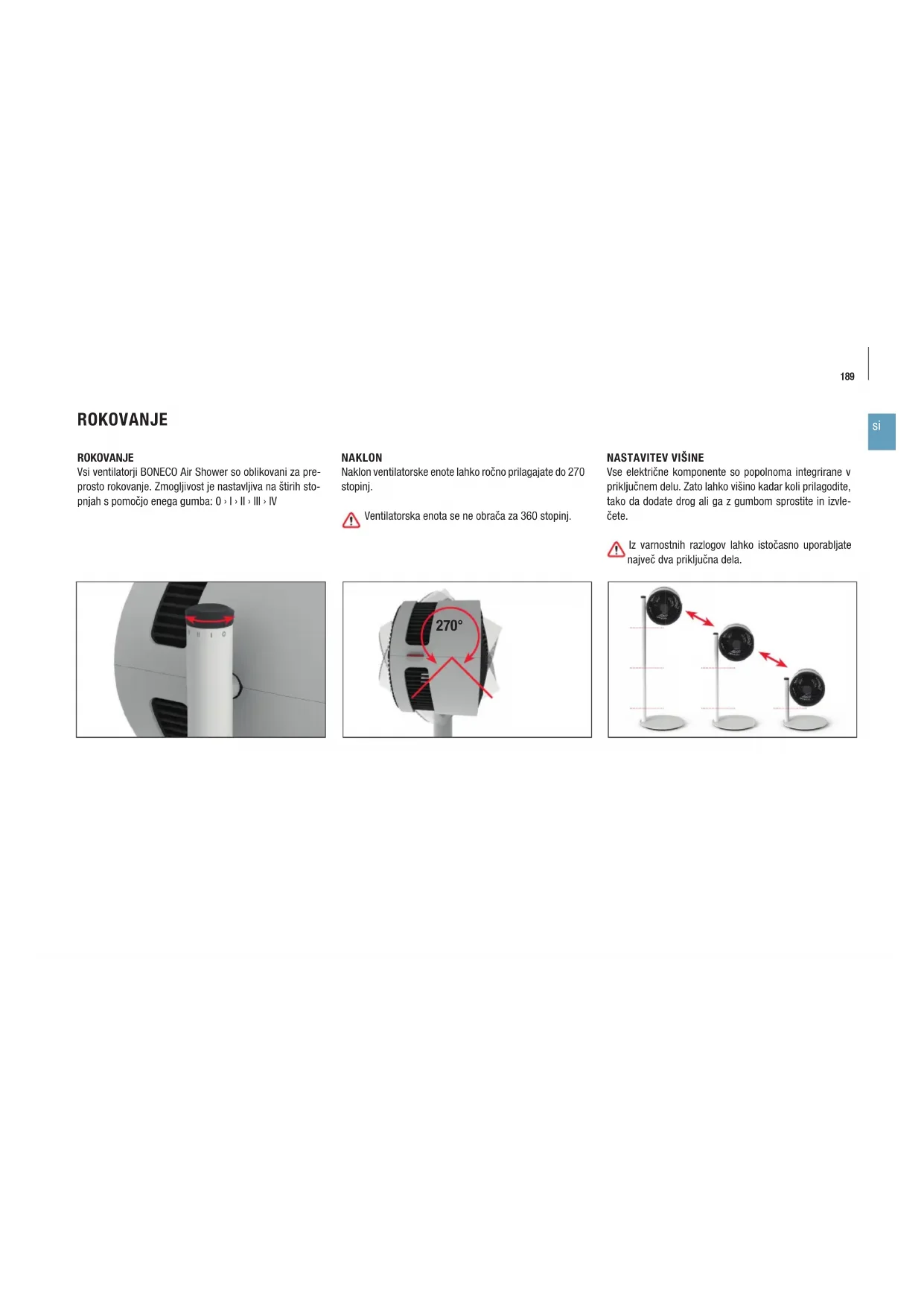

ROKOVANJE

ROKOVANJE

Vsi ventilatorji BONECO Air Shower so oblikovani za preprosto rokovanje. Zmogljivost je nastavljiva na štirih stopnjah s pomočjo enega gumba: 0 > I > II > III > IV

NAKLON

Naklon ventilatorske enote lahko ročno prilagajate do 270 stopinj.

Ventilatorska enota se ne obrača za 360 stopinj.

NASTAVITEV VIŠINE

Vse električne komponente so popolnoma integrirane v priključnem delu. Zato lahko višino kadar koli prilagodite, tako da dodate drog ali ga z gumbom sprostite in izvlečete.

Iz varnostnih razlogov lahko istočasno uporabljate največ dva priključna dela.

Vsi ventilatorji BONECO Air Shower so opremljeni z visokozmogljivim puhalom, ki lahko premika velike količine zraka. Uporaba te možnosti: Usmerite zrak v določeno smer in tako dosezite enotno ozračje v prostoru. Kako to storiti, prikazujejo naslednji primeri.

KLIMATSKI SISTEM (AC)

Klimatska naprava razporeja temperaturo na različne načine. Uporabite ventilator BONECO Air Shower za premikanje toplega zraka proti klimatskemu sistemu. To lahko storite neposredno ali posredno s kroženjem zraka, kot prikazuje ta slika.

Ventilator BONECO Air Shower vam pomaga doseči boljše prezračevanje v notranjih prostorih. Če ni navzkrižnega prezračevanja, usmerite svež zrak neposredno od okna v željen prostor.

Poleti lahko postane v zgornjih nadstropjih vroče in soparno. Močan ventilator BONECO Air Shower usmerja hladen zrak iz pritličja v zgornja nadstropja in tako poskrbi za enotno temperaturo.

V klimatiziranih prostorih z visokimi stropi se mrzel zrak posede proti tlom, medtem ko se topel zrak dvigne proti stropu. Obrnite ventilator BONECO navpično navzgor za občutek zračne prhe.

Preden začnete s čiščenjem, ventilator BONECO Air Shower vedno izključite iz električnega omrežja! Če tega ne storite, lahko pride do električnega udara in smrtne poškodbe!

Za čiščenje ne uporabljajte alkohola ali jedkih čistilnih sredstev.

ČIŠČENJE OHIŠJA

Vsi ventilatorji BONECO Air Shower so oblikovani za de- lovanje z malo vzdrževanja, tudi po letih rabe. V večini primerov lahko za čiščenje uporabite suho krpo.

Če je prisotna trdovratna umazanija, očistite ohišje z vlažno krpo. Vodi dodajte majhno količino detergenta za pranje posode.

ČIŠČENJE LOPATIC VENTILATORJA

1. Nagnite ventilator navzgor in odvijte varnostni vijak.

1. Odstranite sprednjo rešetko z rahlim obračanjem v nasprotni smeri urnega kazalca.

1. Odstranite lopatice ventilatorja in jih očistite z vlažno krpo.

2. Sestavite enoto tako, da sledite korakom v nasprotnem vrstnem redu.

3. Pritrdite sprednjo rešetko z varnostnim vijakom. Pri tem bodite pozorni na položaj vijaka na sprednji rešetki.

Odstranljive priključne dele je mogoče odstraniti. Če želite enoto prestaviti na drugo lokacijo, jo razstavite na odstranljive dele, jih prenesite na novo lokacijo in nato znova sestavite.
Napravo lahko najlažje in najbolj učinkovito hranite v originalni embalaži. Ventilator BONECO Air Shower hranite na suhem mestu.

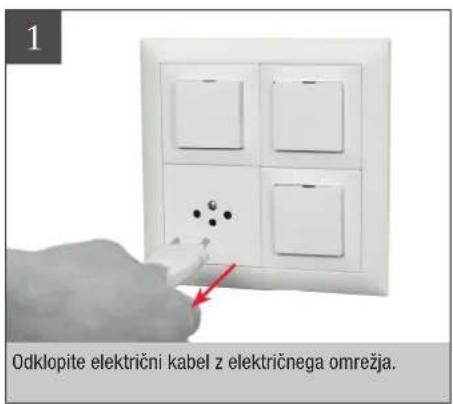

1 Odklopite električni kabel z električnega omrežja.

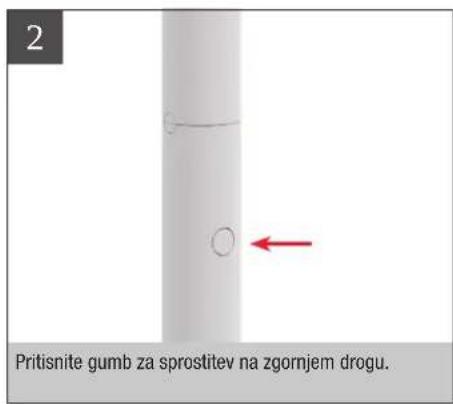

2 Pritisnite gumb za sprostitev na zgornjem drogu.

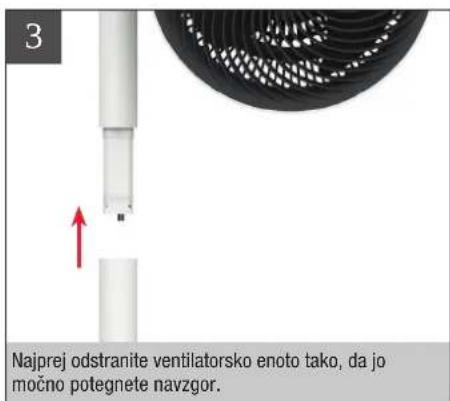

3 Najprej odstranite ventilatorsko enoto tako, da jo močno potegnete navzgor.

4 Pritisnite gumb za sprostitev na zgornjem drogu.

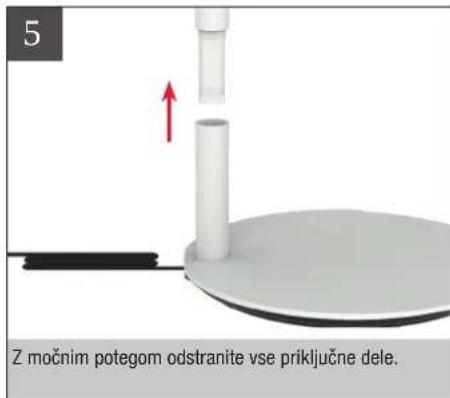

5 Z močnim potegom odstranite vse priključne dele.
