F230 - Tuuletin BONECO - Ilmainen käyttöohje ja opas

Brändi	Boneco
Malli	F230
Tuotetyyppi	Pylvästuuletin
Mitat (L × l × H)	375 × 375 × 1210 mm
Nettopaino	8,9 kg
Jännite	220-240 V ~ 50 Hz
Sähkönkulutus (max)	33 W
Melutaso (max)	58 dBA
Ilmavirta	1260 m³/h
Ilman nopeus	3,9 m/s
Nopeuksien lukumäärä	4 (tasot I-IV)
Kallistuskulma	270° manuaalinen
Säädettävä korkeus	Kyllä, jopa 2 tukipylvästä
Oskillaatio	Ei
Kotelon materiaali	Muovi
Siipien tyyppi	Erikoismuotoilu tasaista ilmavirtaa varten
Kotelon puhdistus	Kuiva tai kostea liina miedolla astianpesuaineella
Siipien puhdistus	Etusäleikön irrotus, märkäpuhdistus
Turvallisuusohjeet	Irrota verkkovirrasta ennen puhdistusta; älä käytä alkoholia tai voimakkaita puhdistusaineita
Mukana tulevat lisävarusteet	2 tukipylvästä, jalusta, verkkojohto, käyttöohje
Suositeltu käyttötarkoitus	Ilman jakelu ilmastoinnissa, viilennys

Usein kysytyt kysymykset - F230 BONECO

Kuinka säädän tuulettimen nopeutta?

Käytä tuuletinyksikössä olevaa tehonsäätöä. Sen avulla voit valita 4 tasosta: 0 (pysäytys), I, II, III, IV (maksimiteho).

Kuinka tuuletinta kallistetaan?

Tuuletinyksikköä voidaan kallistaa manuaalisesti 270 astetta. Se ei tee täyttä 360 asteen kierrosta. Kallista sitä haluamaasi suuntaan ohjataksesi ilmavirtaa.

Kuinka puhdistan tuulettimen siivet?

Irrota laite verkkovirrasta. Kallista yksikkö ylöspäin ja löysää turvaruuvi. Poista etusäleikkö kiertämällä sitä vastapäivään. Löysää keskiruuvia ja poista siivet. Puhdista ne kostealla liinalla (ei alkoholia tai voimakkaita aineita). Kokoa takaisin päinvastaisessa järjestyksessä.

Kuinka säädän tuulettimen korkeutta?

Korkeus säädetään lisäämällä tai poistamalla tukipylväitä. Paina lukituksen avauspainiketta erottaaksesi ne. Käytä enintään 2 tukipylvästä turvallisuussyistä.

Oskilloiko tuuletin automaattisesti?

Ei, BONECO F230 -tuuletin ei oskilloi. Suuntaus tehdään manuaalisesti kallistamalla tuuletinyksikköä.

Voiko tuuletinta käyttää ilman tukipylvästä?

Kyllä, tuuletinyksikköä voidaan käyttää joko tukipylvään kanssa tai ilman, tai yhdellä pylväällä. Tämä mahdollistaa räätälöinnin tarpeidesi mukaan.

Mikä on tuulettimen sähkönkulutus?

Maksimi sähkönkulutus on 33 wattia korkeimmalla teholla. Tämä mahdollistaa energiatehokkaan toiminnan.

Mikä on melutaso?

Maksimi melutaso on 58 dBA, mikä vastaa kohtalaista melua, verrattavissa tavalliseen pylvästuulettimeen.

Kuinka puran tuulettimen säilytystä varten?

Irrota laite verkkovirrasta. Paina ylemmän pylvään lukituksen avauspainiketta ja poista tuuletinyksikkö. Tämän jälkeen avaa lukitukset ja erota tukipylväät. Säilytä kaikki alkuperäispakkauksessa kuivassa paikassa.

Voiko tuuletinta käyttää ilmastoinnin kanssa?

Kyllä, BONECO F230 on suunniteltu jakamaan ilmaa ilmastointilaitteesta koko huoneeseen, varmistaen tasaisen lämpötilan. Suuntaa ilmavirta ilmastointiyksikköön tai kierrätä ilmaa.

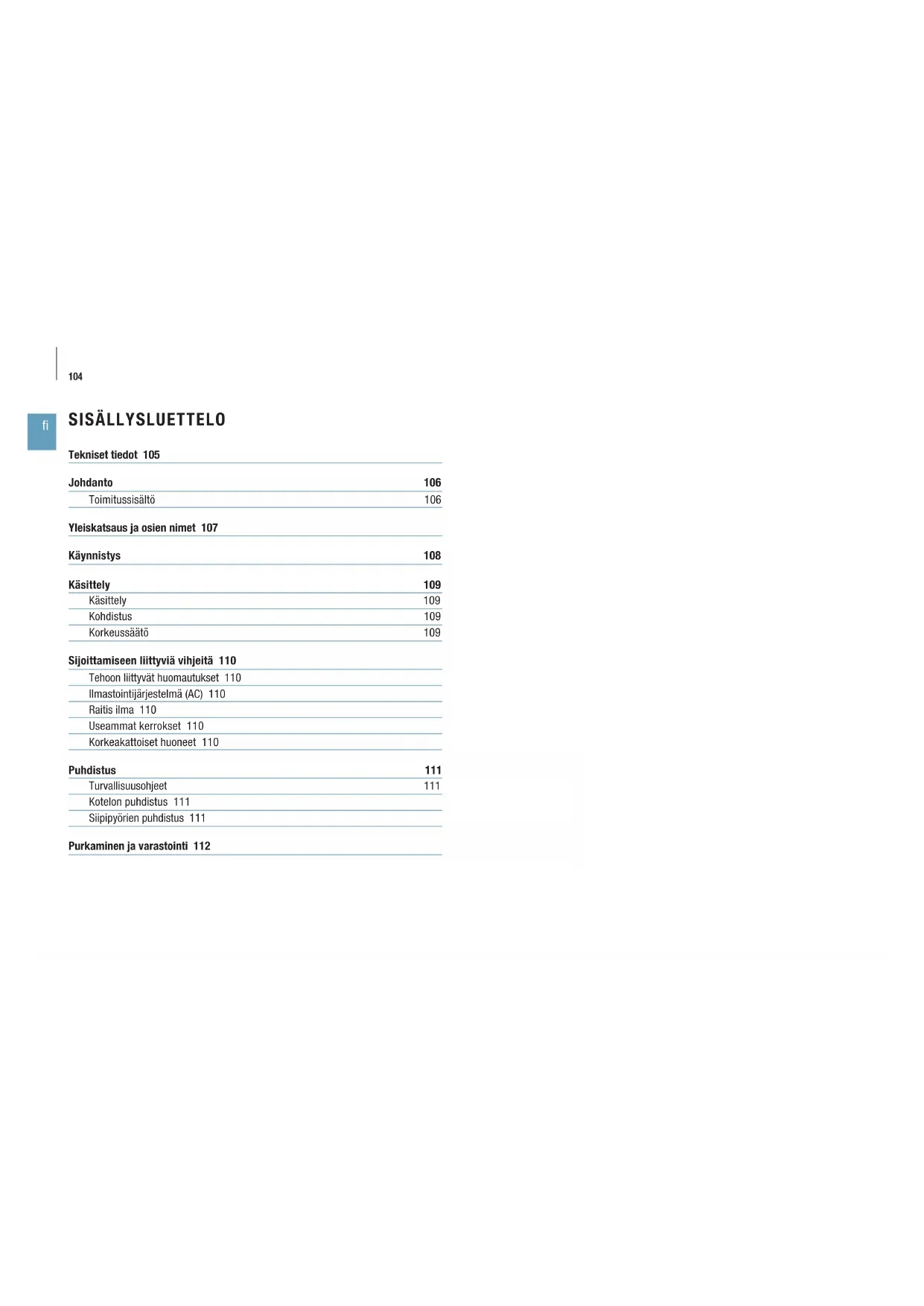

KÄYTTÖOHJE F230 BONECO

Johdanto	106
Toimitussisältö	106
Yleiskatsaus ja osien nimet 107
Käynnistys	108
Käsittely	109
Käsittely	109
Kohdistus	109
Korkeussäätö	109

Sijoittamiseen liittyviä vihjeitä 110

Tehoon liittyvät huomautukset 110

Ilmastointijärjestelmä (AC) 110

Raitis ilma 110

Useammat kerrokset 110

Korkeakattoiset huoneet 110

Puhdistus 111

Turvallisuusohjeet	111
Kotelon puhdistus 111
Siipipyörien puhdistus 111

Purkaminen ja varastointi 112

TEKNISET TIEDOT

Tekniset tiedot*

Malli BONECO F220 – BONECO F230

Verkkojännite 220–240V ~ 50Hz

Ottoteho 33 W (maks.taso)

Käyttöääni 58 dBA (maks.taso)

llmavirta 1260 m

^3 /h

llmanopeus 3,9 m/s

Mitat P × L × K	BONECO F220	375 × 375 × 850 mm (yksi liitinkappale)
	BONECO F230	375 × 375 × 1210 mm (kaksi liitinkappaletta)
Paino tyhjänä	BONECO F220 6,7kg
	BONECO F230 8,9kg

* Voivat muuttua

JOHDANTO

ARVOISA ASIAKAS,

onnittelut BONECO Air Shower -tuulettimen oston joh-dosta. Nämä tehokkaat yksiköt mukautuvat saumattomasti tarpeisiisi. Kun ne asetetaan alhaisemmille tehotasoille, ne tarjoavat miellyttävän ilmavirran kotiisi kuumina päivinä. Jos käytössä on ilmastointijärjestelmä, laitteen tehokas tuuletin jakaa ilman tasaisesti koko huoneeseen yhdenmukaisen lämpötilan takaamiseksi.

BONECO Air Shower -tuulettimen kehityksen tärkeimpinä tavoitteina olivat alhainen huollon tarve sekä kestävyys. Siipipyörän ainutlaatuinen muoto saa aikaan tasaisen ilmavirran minimaalisella energiankulutuksella, mikä on myös ympäristöystävällistä. Tyylikäs muotoilu sopii yhteen minkä tahansa sisustustylin kanssa, joten voit käyttää BONECO Air Shower -tuuletintasi koko vuoden läpi.

Toivomme, että pidät uudesta BONECO Air Shower -tuulettimestasi!

TOIMITUSSISÄLTÖ

BONECO-tuuletinyksikkö

Poistettava liitinkappale (F220: 1×/ F230: 2×)

Alusta ja virtajohta

Käyttöopas Turvallisuusohjeet

1 Tehosäädin
2 Tuuletinyksikkö
3 Lukituksen avaamispainike
4 Poistettava liitinkappale
5 Alusta ja virtajohto

KÄYNNISTYS

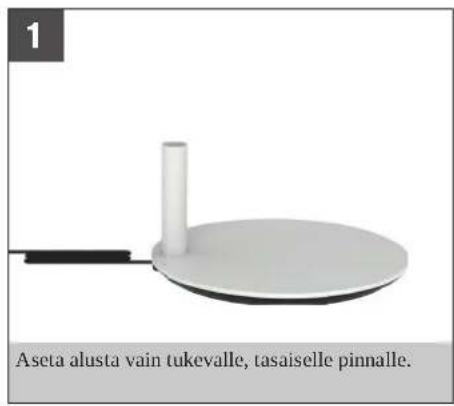

A circular device with a cylindrical rod and a black handle, labeled '1' and 'Aseta alusta vain tukevalle, tasaiselle pinnalle.' below (no other text or symbols)

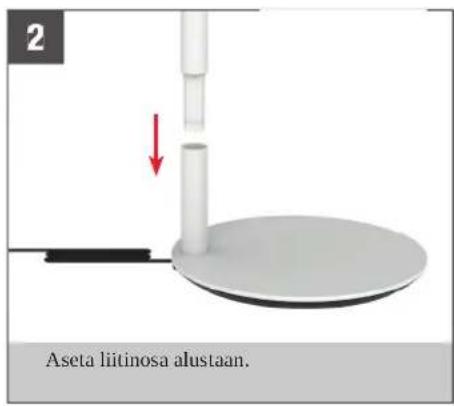

2 Aseta liitinosa alustaan.

3 Laita tuuletinyksikkö liitinkappaleeseen.

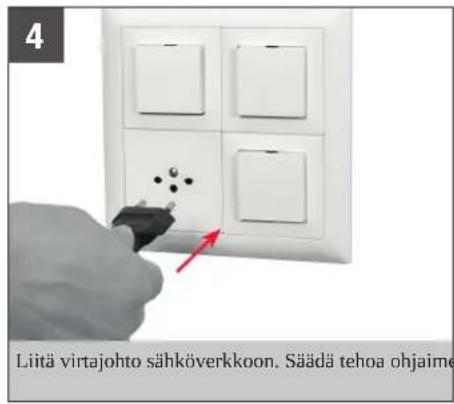

4 Liitä virtajohto sähköverkoon. Säädä tehoa ohjaime

i BONECO F220 ja BONECO F230 eroavat toistaan vain siinä, että BONECO F230 sisältää toisenkin liitinkappaleen.
Voit käyttää tuuletinyksikköä yhdellä liitinkappaleella, toisella liitinkappaleella tai ilman liitinkappaleita. Yksikkö voidaan räätälöidä tarpeitteisi mukaisesti.

KÄSITTELY

KÄSITTELY

Kaikki BONECO Air Shower -tuulettimet on suunniteltu helppoa käsittelyä varten. Tehoa säädetään neljällä ta- solla yhtä ohjainta käyttäen: 0 > I > II > III > IV

KOHDISTUS

Tuuletinyksikköä voidaan kallistaa manuaalisesti 270 astetta.

Tuuletinyksikkö ei pyöri täyttä 360 astetta.

KORKEUSSÄÄTÖ

Kaikki sähkökomponentit on integroitu kokonaan liittimeen. Voit sen vuoksi aina säätää korkeutta lisäämällä tankoja tai poistamalla niitä vetämällä sen jälkeen, kun olet avannut ensin painikkeen kautta lukituksen.

Turvallisuussyistä enintään kahden liitinkappaleen käyttö on sallittu kerrallaan.

Kaikki BONECO Air Shower -tuulettimet on varustettu suurtehopuhaltimella, joka kykenee siirtämään suuria määriä ilmaa. Näin hyödynnät tätä ominaisuutta: Ohjaa ilma tiettyyn suuntaan tasaisen huoneenlämmön saavuttamiseksi. Seuraavissa esimerkeissä esitetään, kuinka tämä tehdään.

ILMASTOINTIJÄRJESTELMÄ (AC)

Ilmastointilaite jakaa lämpõtilan useilla tavoilla. Käytä BONECO Air Shower -tuuletinta lämpimän ilman siirtämiseen ilmastointijärjestelmää kohti. Tämä voidaan tehdä suoraan tai epäsuoraan ilmankierron avulla tässä kuvassa esitetysti.

USEAMMAT KERROKSET

Ylemmät kerrokset voivat olla kesällä kuumia ja hiostavia. Tehokas BONECO Air Shower -tuuletin ohjaa viileän ilman pohjakerroksesta useampii kerroksiin, mikä saa aikaan tasaisen lämpötilan.

RAITIS ILMA

BONECO Air Shower -tuuletin auttaa sinua saavuttamaan paremman ilmanvaihdon sisätiloissa. Jos läpivetoa ei saada aikaan, ohjaa raitista ilmaa suoraan ikkunasta haluamaasi huoneeseen.

KORKEAKATTOISET HUONEET

Korkeakattoisissa ilmastoiduissa huoneissa kylmä ilma laskeutuu lattialle, kun taas lämmin ilma nousee kattoon. Suuntaa BONECO-tuuletin suoraan ylöspäin.

PUHDISTUS

TURVALLISUUSOHJEET

Irrota aina BONECO Air Shower -tuulettimen pistoke ennen puhdistuksen aloittamista! Tämän tekemättä jättäminen voi johtaa sähköiskuun ja kuolemaan!

Älä käytä puhdistukseen alkoholia sisältäviä tai syövyttäviä puhdistusaineita.

KOTELON PUHDISTUS

Kaikki BONECO Air Shower -tuulettimet on suunniteltu vaatimaan vain vähän huoltoa myös usein vuosien käytön jälkeen. Useimmissa tapauksissa puhdistukseen voidaan käyttää kuivaa kangasta.

Jos kotelossa on itsepintaisia tahroja, puhdista se kostealla kankaalla. Lisää veteen pieni määrä astianpesuainetta.

SIIPIPYÖRIEN PUHDISTUS

1. Kallista tuuletinyksikköä ylöspäin ja irrota turvaruuvi.

1. Irrota etusäleikkö kiertämällä sitä hieman vastapäivään.

1. Avaa keskellä olevaa turvaruuvia kiertämällä sitä myötäpäivään.

1. Irrota siipipyörät ja puhdista ne kostealla kankaalla.

2. Kokoa yksikkö uudelleen suorittamalla vaiheet käänteisessä järjestyksessä.

3. Kiinnitä etusäleikkö turvaruuvilla. Kiinnitä huomiota etusäleikössä olevan ruuvin asentoon.

Huomaa, että poistettavat liitinkappaleet voidaan irrottaa. Kun laite siirretään uuteen paikkaan, pura se irrotettaviin osiin, kuljeta yksittäiset osat uuteen sijoituspaikkaan ja kokoa sitten uudelleen.
Varastointi on helpointa ja tehokkaita, kun käytetään alkuperäistä pakkausta. Säilytä BONECO Air Shower -tuuletinta kuivassa paikassa.

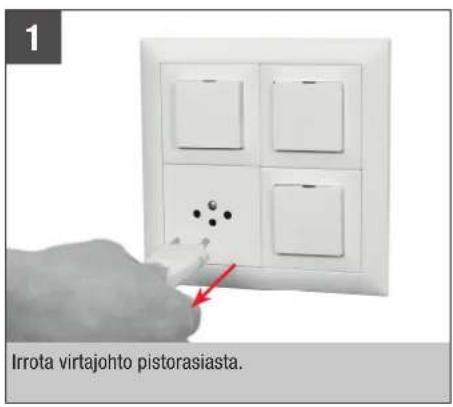

1 Irrota virtajohto pistorasiasta.

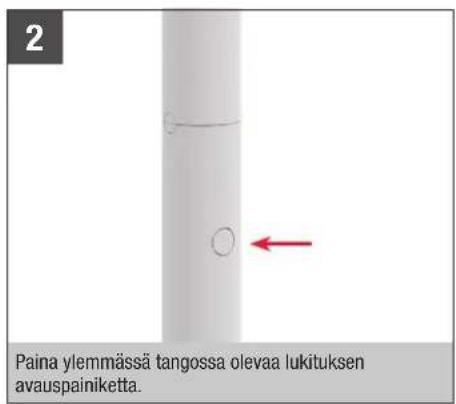

2 Paina ylemmässä tangossa olevaa lukituksen avauspainiketta.

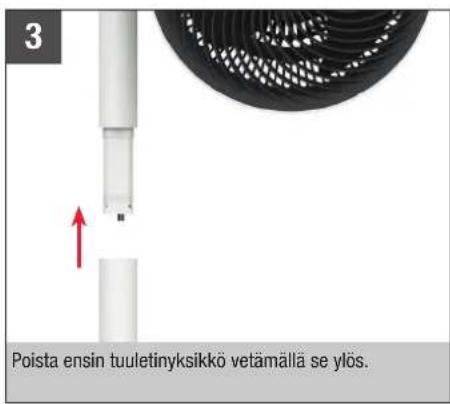

Poista ensin tuuletinyksikkö vetämällä se ylös.

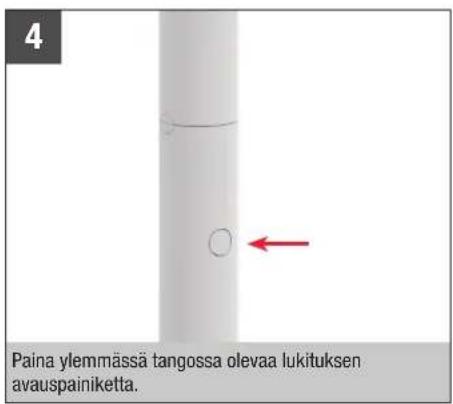

4 Paina ylemmässä tangossa olevaa lukituksen avauspainiketta.

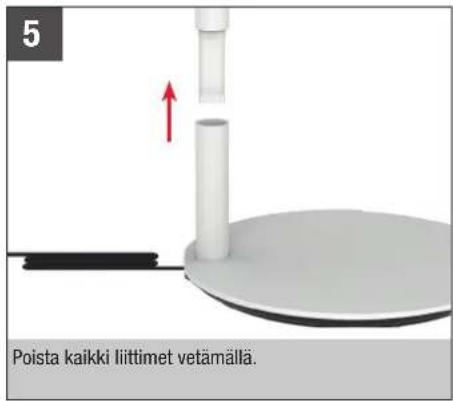

5 Poista kaikki liittimet vetämällä.
