Marka	Boneco
Model	F230
Typ produktu	Wentylator kolumnowy
Wymiary (Dł × Szer × Wys)	375 × 375 × 1210 mm
Masa netto	8,9 kg
Napięcie zasilania	220-240 V ~ 50 Hz
Pobór mocy (maks.)	33 W
Poziom hałasu (maks.)	58 dBA
Przepływ powietrza	1260 m³/h
Prędkość powietrza	3,9 m/s
Liczba prędkości	4 (poziomy I do IV)
Nachylenie	270° ręczne
Regulacja wysokości	Tak, do 2 kolumn wspornika
Oscylacja	Nie
Materiał obudowy	Plastik
Typ łopatek	Specjalna konstrukcja dla równomiernego przepływu powietrza
Czyszczenie obudowy	Sucha lub wilgotna ściereczka z łagodnym detergentem
Czyszczenie łopatek	Demontaż przedniej kratki, czyszczenie na mokro
Instrukcje bezpieczeństwa	Odłączyć przed czyszczeniem; nie używać alkoholu ani agresywnych środków
Dołączone akcesoria	2 kolumny wspornika, podstawa, przewód zasilający, instrukcja obsługi
Zalecane zastosowanie	Dystrybucja powietrza w klimatyzacji, chłodzenie

Często zadawane pytania - F230 BONECO

Jak regulować prędkość wentylatora?

Użyj regulatora mocy znajdującego się na jednostce wentylacyjnej. Pozwala on wybrać spośród 4 poziomów: 0 (wyłączenie), I, II, III, IV (maksymalna moc).

Jak nachylić wentylator?

Jednostka wentylacyjna jest ręcznie nachylana o 270 stopni. Nie wykonuje pełnego obrotu o 360 stopni. Pochyl ją w żądanym kierunku, aby skierować przepływ powietrza.

Jak wyczyścić łopatki wentylatora?

Najpierw odłącz urządzenie. Pochyl jednostkę do góry i poluzuj śrubę zabezpieczającą. Zdejmij przednią kratkę, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara. Poluzuj środkową śrubę i wyjmij łopatki. Wyczyść je wilgotną szmatką (bez alkoholu i agresywnych środków). Zamontuj w odwrotnej kolejności.

Jak dostosować wysokość wentylatora?

Wysokość reguluje się przez dodawanie lub usuwanie kolumn wspornika. Naciśnij przycisk odblokowania, aby je rozdzielić. Używaj maksymalnie 2 kolumn wspornika ze względów bezpieczeństwa.

Czy wentylator oscyluje automatycznie?

Nie, wentylator BONECO F230 nie oscyluje. Orientacja odbywa się ręcznie poprzez nachylenie jednostki wentylacyjnej.

Czy można używać wentylatora bez kolumny wspornika?

Tak, jednostkę wentylacyjną można używać z kolumną wspornika lub bez, albo z pojedynczą kolumną. Pozwala to na dostosowanie do Twoich potrzeb.

Jaki jest pobór mocy wentylatora?

Maksymalny pobór mocy wynosi 33 Wat na najwyższym poziomie mocy. Zapewnia to energooszczędne działanie.

Jaki jest poziom hałasu?

Maksymalny poziom hałasu wynosi 58 dBA, co odpowiada umiarkowanemu hałasowi, porównywalnemu z typowym wentylatorem kolumnowym.

Jak zdemontować wentylator do przechowywania?

Odłącz urządzenie. Naciśnij przycisk odblokowania górnej kolumny i wyjmij jednostkę wentylacyjną. Następnie odblokuj i rozdziel kolumny wspornika. Przechowuj wszystko w oryginalnym opakowaniu w suchym miejscu.

Czy można używać wentylatora z klimatyzacją?

Tak, BONECO F230 został zaprojektowany do dystrybucji powietrza z klimatyzacji w całym pomieszczeniu, zapewniając równomierną temperaturę. Skieruj strumień powietrza na jednostkę klimatyzacyjną lub cyrkuluj powietrze.

INSTRUKCJA OBSŁUGI F230 BONECO

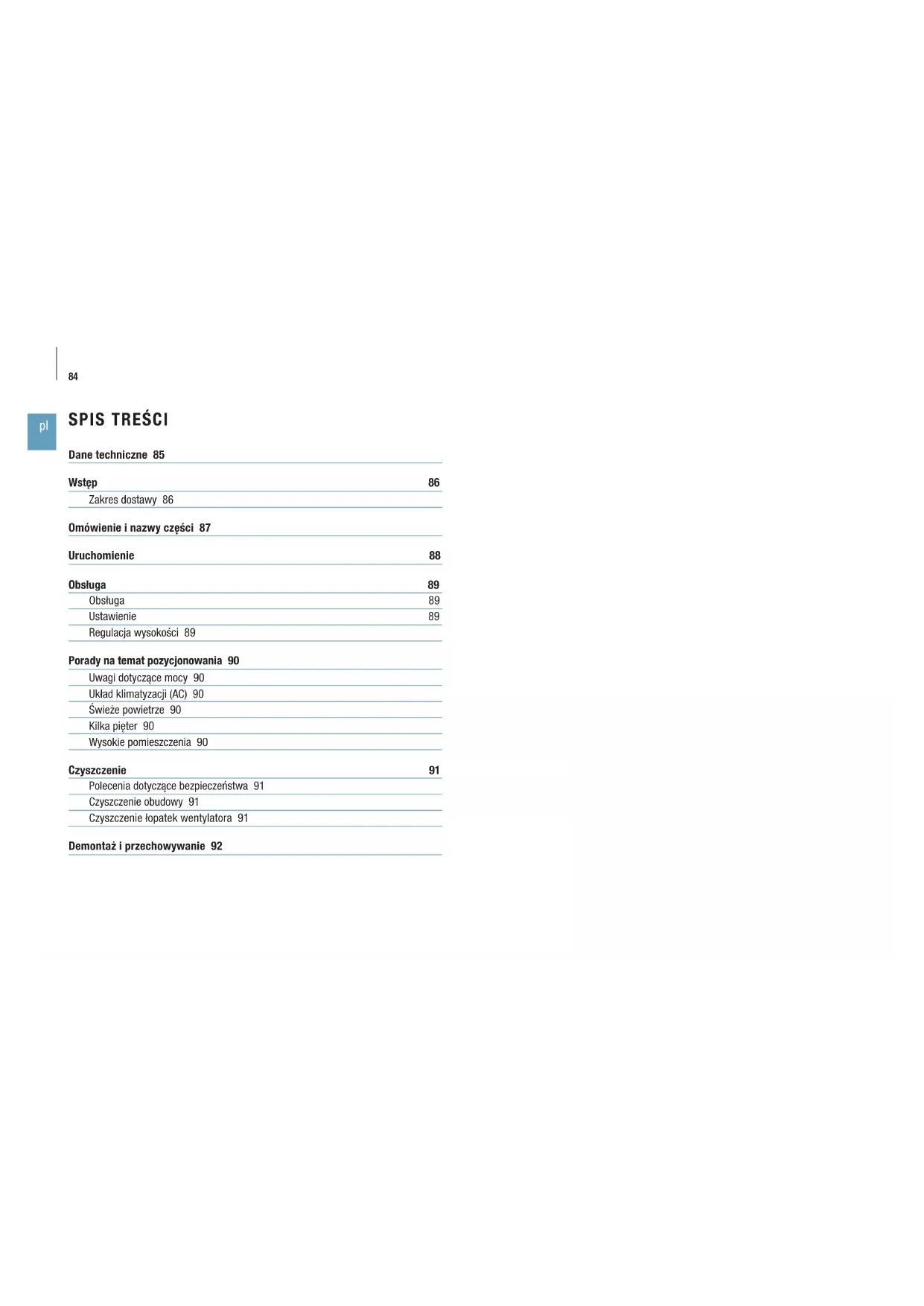

Omówienie i nazwy części 87

Uruchomienie 88

Obsługa 89

Obsługa 89

Ustawienie 89

Regulacja wysokości 89

Porady na temat pozycjonowania 90

Uwagi dotyczące mocy 90

Układ klimatyzacji (AC) 90

Świeże powietrze 90

Kilka pięter 90

Wysokie pomieszczenia 90

Czyszczenie 91

Polecenia dotyczące bezpieczeństwa 91

Czyszczenie obudowy 91

Czyszczenie łopatek wentylatora 91

Demontaż i przechowywanie 92

DANE TECHNICZNE

Dane techniczne*

Model BONECO F220 – BONECO F230

Napięcie zasilania 220–240V ~ 50Hz

Pobór mocy 33 W (maks. poziom)

Poziom hałasu 58 dBA (maks. poziom)

Strumień powietrza 1260 m

^3 /h

Prędkość powietrza 3,9 m/s

Wymiary DxSxW	BONECO F220	375 × 375 × 850 mm (z jednym łącznikiem)
	BONECO F230	375 × 375 × 1210 mm (z dwoma łącznikami)
Masa własna urządzenia	BONECO F220 6,7kg
	BONECO F230 8,9kg

* Może ulec zmianie

WSTEP

DROGI KLIENCIE,

dziękujemy za zakup wentylatora BONECO Air Shower. To wysoce wydajne urządzenie, które płynnie dostosowuje się do twoich potrzeb. Gdy w gorący dzień ustawisz je na niską moc, w twoim domu powieje przyjemna bryza. Jeśli natomiast korzystasz z układu klimatyzacji, mocny wentylator rozprowadzi powietrze po całym pomieszczeniu, by zapewnić jednakową temperaturę w każdym miejscu.

Gdy pracowaliśmy nad wentylatorem BONECO Air Shower, naszymi głównymi założeniami były bezosługowe serwisowanie i trwałość. Jedyny w swoim rodzaju kształt łopatek wentylatora tworzy jednolity strumień powietrza przy minimalnym zużyciu energii, co jest korzystne także dla środowiska. Elegancki wygląd pasuje do każdego wystroju wnętrza, dlatego z wentylatora BONECO Air Shower można korzystać przez cały rok.

Mamy nadzieję, że spodoba Ci się Twój nowy wentylator BONECO Air Shower!

ZAKRES DOSTAWY

Wentylator BONECO

Wyjmowany łącznik (F220: 1×/ F230: 2×)

Podstawa z przewodem zasilającym

Instrukcja Polecenia dotyczące

1 Regulator mocy
2 Wentylator
3 Przycisk odblokowujący
4 Wyjmowany łącznik
5 Podstawa z przewodem zasilającym

URUCHOMIENIE

Ustawić podstawę na stabilnej, płaskiej powierzchni.

Wprowadzić łącznik do podstawy.

Umieścić wentylator na łączniku.

BONECO F220 i BONECO F230 różnią się tylko tym, że BONECO F230 zawiera jeszcze jeden łącznik.

Wentylatora można używać z jednym łącznikiem, z drugim łącznikiem albo bez łączników. Możesz to dostosować do swoich potrzeb.

Podłączyć przewód zasilający do sieci elektrycznej. Ustawić moc za pomocą regulatora.

OBSŁUGA

OBSŁUGA

Wszystkie wentylatory BONECO Air Shower zaprojektowano z myślą o łatwej obsłudze. Regulacja mocy odbywa się za pomocą pojedynczego regulatora o czterech stopniach ustawienia: 0 > I > II > III > IV

USTAWIENIE

Wentylator można ręcznie przechylić o 270 stopni.

Wentylator nie obraca się o pełne 360 stopni.

REGULACJA WYSOKOŚCI

Wszystkie podzespoły elektryczne są całkowicie wbudowane w łącznik. W związku z tym można dostosować wysokość w dowolnym momencie, dodając lub wyjmując łączniki, wyciągając je po odblokowaniu przyciskiem.

Ze względów bezpieczeństwa tylko dwa łączniki mogą być używane równocześnie.

Wszystkie wentylatory BONECO Air Shower są wyposażone w dmuchawę o wysokiej wydajności, która wymusza obieg dużych ilości powietrza. Sposób korzystania z tej funkcji: Skierować strumień powietrza w konkretną stronę, by uzyskać jednakową temperaturę w całym pomieszczeniu. Poniższe przykłady pokazują, jak to zrobić.

UKŁAD KLIMATYZACJI (AC)

Klimatyzator rozprowadza powietrze w różnych kierunkach. Wykorzystać wentylator BONECO Air Shower, by skierować ciepłe powietrze w stronę układu klimatyzacji. Można to uzyskać bezpośrednio lub pośrednio poprzez cyrkulację powietrza, tak jak pokazano na ilustracji.

Wentylator BONECO Air Shower pomoże ci skuteczniej wentylować pomieszczenie. Jeżeli brakuje przewiewu, skieruj świeże powietrze prosto z okna do żądanego pomieszczenia.

Latem na wyższych piętrach bywa gorąco i duszno. Mocny wentylator BONECO Air Shower kieruje chłodne powietrze z parteru na wyższe piętra, pozwalając uzyskać jednakową temperaturę.

W wysokich, klimatyzowanych pomieszczeniach chłodne powietrze opada na podłogę, a ciepłe unosi się w stronę sufitu. Skierować wentylator BONECO prosto w górę, by poczuć strumień chłodnego powietrza.

Zawsze odłączać wentylator BONECO Air Shower od sieci przed rozpoczęciem czyszczenia! W przeciwnym wypadku może dojść do porażenia prądem elektrycznym i śmiertelnych obrażeń!

Do czyszczenia nie używać alkoholu ani żrácych środków.

CZYSZCZENIE OBUDOWY

Wszystkie wentylatory BONECO Air Shower zaprojektowano z myślą o bezobługowym serwisowaniu, nawet po kilku latach używania. W większości przypadków do czyszczenia wystarczy sucha szmatka.

Jeżeli do obudowy przywarł uporczywy brud, należy ją oczyścić wilgotną ściereczką. Do wody dodać niewielką ilość płynu do mycia naczyń.

CZYSZCZENIE ŁOPATEK WENTYLATORA

1. Przechylić wentylator do góry i poluzować śrubę zabezpieczającą.

1. Zdjąć przednią kratkę, przekręcając ją lekko w kierunku przeciwnym do ruchu wskazówek zegara.

1. Odkręcić środkową śrubę zabezpieczającą w kierunku zgodnym z ruchem wskazówek zegara.

1. Zdjąć łopatki wentylatora i wyczyścić je wilgotną ściereczką.

2. Ponownie złożyć urządzenie, wykonując powyższe operacje w odwrotnej kolejności.

3. Przymocować przednią kratkę śrubą zabezpieczającą. Wykonując tę czynność, należy zwrócić uwagę na położenie śruby na przedniej kratce.

Należy pamiętać, że zdejmowane łączniki umożliwiają ich odłączanie. Przenosząc urządzenie w nowe miejsce, należy zdemontować jego odłączane elementy, przenieść poszczególne części w żądane miejsce, a następnie zmontować je po- nownie.
Przechowywanie jest łatwiejsze i bardziej skuteczne, gdy używane jest oryginalne opakowanie. Przechowywać wentylator BONECO Air Shower w suchym miejscu.

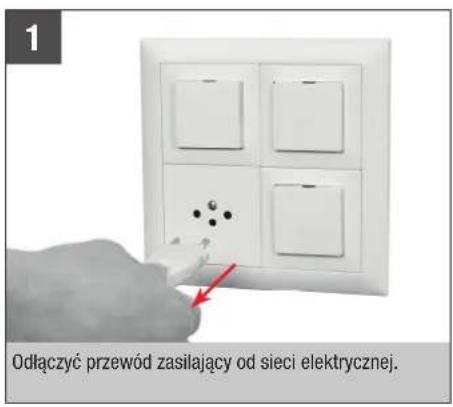

1 Odlączyć przewód zasilający od sieci elektrycznej.

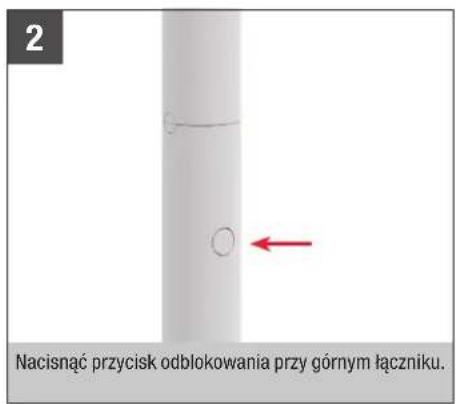

2 Nacisnąć przycisk odblokowania przy górnym łączniku.

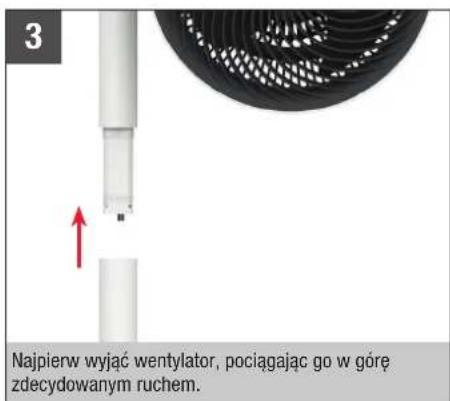

3 Najpierw wyjać wentylator, pociągając go w góre zdecydowanym ruchem.

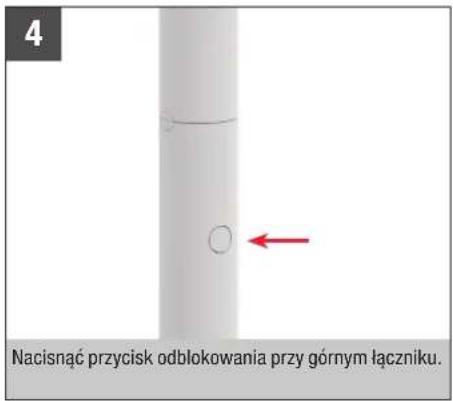

4 Nacisnąć przycisk odblokowania przy górnym łączniku.

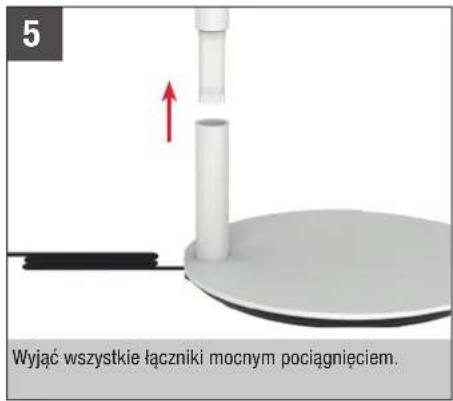

5 Wyjąć wszystkie łączniki mocnym pociągnięciem.
