LIETOŠANAS INSTRUKCIJA F230 BONECO

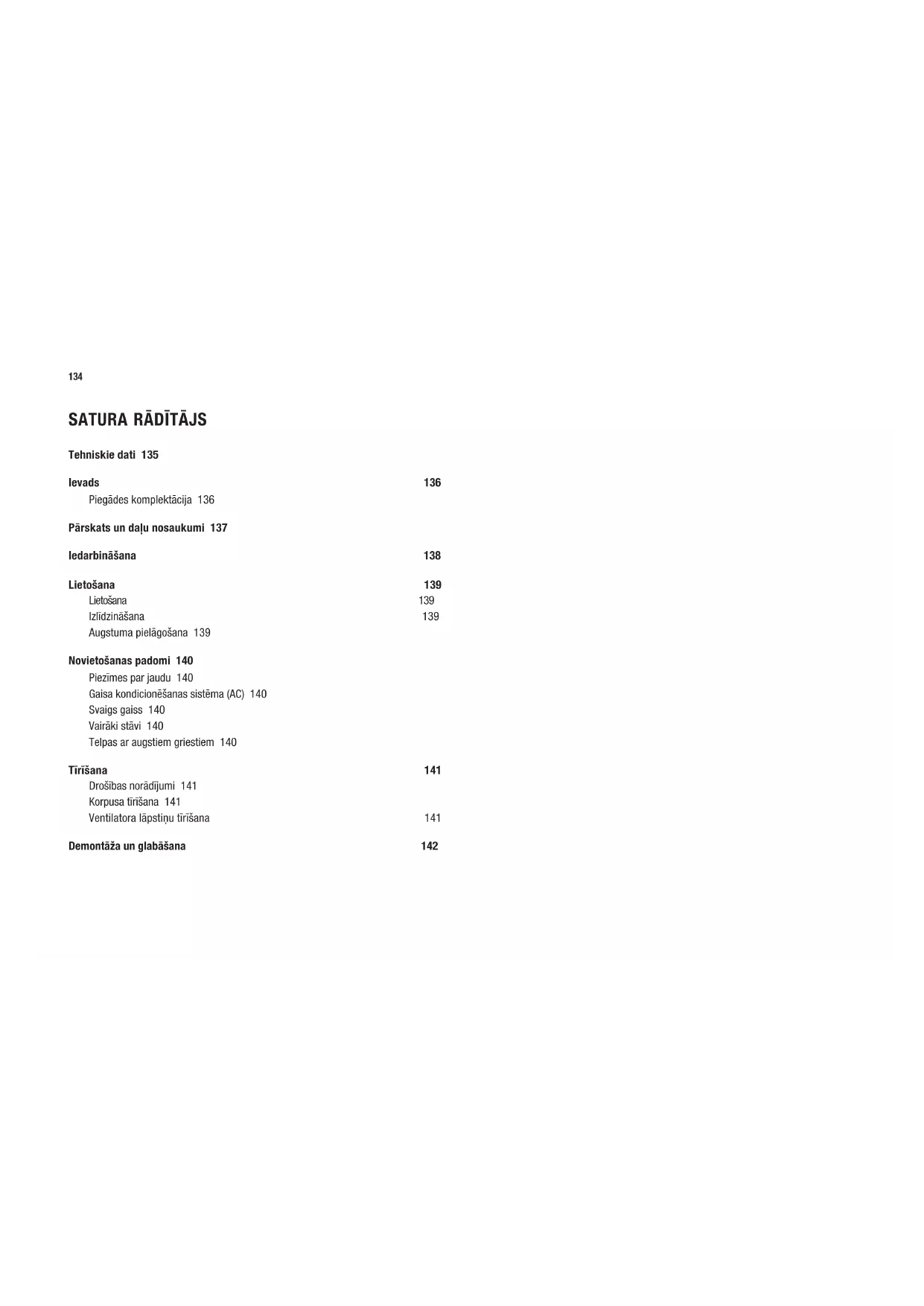

Tehniskie dati 135 Ievads 136 Piegādes komplektācija 136 Pārskats un daļu nosaukumi 137 Iedarbināšana 138 Lietošana 139 Lietošana 139 Izlīdzināšana 139 Augstuma pielāgošana 139 Novietošanas padomi 140 Piezīmes par jaudu 140 Gaisa kondicionēšanas sistēma (AC) 140 Svaigs gaiss 140 Vairāki stāvi 140 Telpas ar augstiem griestiem 140 Tīrīšana 141 Drošības norādījumi 141 Korpusa tīrīšana 141 Ventilatora lāpstiņu tīrīšana 141 Demontāža un glabāšana 142135

Tehniskie dati* Modelis BONECO F220 – BONECO F230 Tīkla barošanas bloka spriegums 220 – 240V ~ 50Hz Enerģijas patēriņš 33W (maks. līmenis) Darbības troksnis 58dBA (maks. līmenis) Gaisa plūsma 1260m

Gaisa plūsmas ātrums 3,9m/s Izmēri GxPxA BONECO F220 375 × 375 × 850mm (ar vienu savienotājdaļu) BONECO F230 375 × 375 × 1210mm (ar divām savienotājdaļām) Tukšas ierīces svars BONECO F220 6,7kg BONECO F230 8,9kg TEHNISKIE DATI

• Iespējamas izmaiņas136

BONECO ventilators Noņemama savienotājdaļa (F220: 1gab./F230: 2gab.) Pamatne ar tīkla kabeli Rokasgrāmata Drošības norādījumi CIEN. KLIENT! Apsveicam ar ventilatora BONECO Air Shower iegādi! Šī augstražīgā ierīce nevainojami pielāgojas jūsu vajadzībām. Ja ierīce ir regulēta viszemākajā jaudas līmenī, tā mājās nodrošina patīkamu vēsmu karstās dienās. Ja izmantojat gaisa kondicionēšanas sistēmu, ierīces jaudīgais ventilators izkliedē gaisu visā telpā, nodrošinot vienmērīgu temperatūru. Ventilatora BONECO Air Shower izstrādē galveno uzmanību veltījām vienkāršai apkopei un izturībai. Ven- tilatora lāpstiņu unikālā forma rada vienmērīgu gaisa plūsmu ar minimālu enerģijas patēriņu, kas saudzē apkārtējo vidi. Elegantais dizains harmonē ar jebkuru iekārtojuma stilu, lai ventilatoru BONECO Air Shower varētu lietot visa gada garumā. Ceram, ka izbaudīsiet jaunā ventilatora BONECO Air Shower piedāvātās priekšrocības! IEVADS137

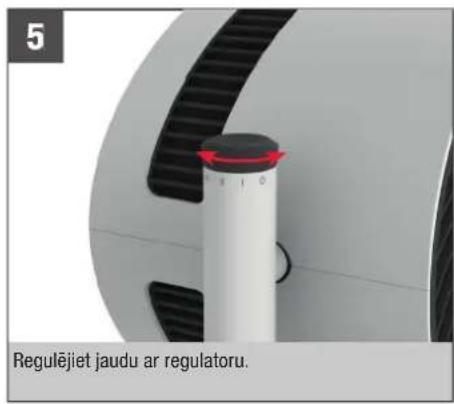

IEDARBINĀŠANA BONECO F230 atšķiras no BONECO F220 tikai ar papildu savienotājdaļu. Ventilatoru varat izmantot ar vienu savienotājdaļu, ar divām savienotājdaļām vai vispār bez savienotājdaļām. Varat to pielāgot savām vajadzībām. Novietojiet pamatni tikai uz stabilas, līdzenas virsmas. Ievietojiet savienotājdaļu pamatnē. Uzlieciet ventilatoru uz savienotājdaļas. Regulējiet jaudu ar regulatoru.

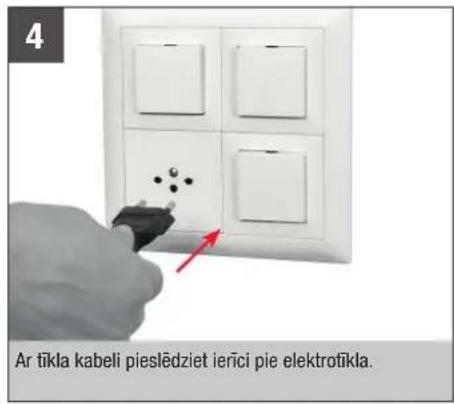

Ar tīkla kabeli pieslēdziet ierīci pie elektrotīkla.139

LIETOŠANA Visi ventilatori BONECO Air Shower ir konstruēti tā, lai tos būtu vienkārši lietot. Jaudu var regulēt četros līmeņos, izmantojot vienu regulatoru: 0 › I › II › III › IV.

Ventilatoru var manuāli sasvērt 270grādu leņķī. Ventilatoru nevar pilnībā pagriezt par 360grādiem.

AUGSTUMA PIELĀGOŠANA

Visi elektriskie komponenti ir pilnībā iebūvēti savienotājā. Tāpēc jebkurā laikā varat veikt pielāgošanu, pievienojot savienotājstieņus, vai, atbloķējot ar spiežampogu, no- ņemt velkot. Drošības apsvērumu dēļ vienlaikus var izmantot ne vairāk kā divas savienotājdaļas. LIETOŠANA 270°140

Visi ventilatori BONECO Air Shower ir aprīkoti ar augstražīgu ventilatoru, kas spēj pārvietot lielas gaisa masas. Šīs funkcijas izmantošana: virziet gaisa plūsmu noteiktā virzienā, lai iegūtu telpā vienmērīgu mikrokli- matu. Tālāk piemēros ir parādīts, kā to izdarīt.

Ja telpās ar augstiem griestiem darbojas gaisa kondicionēšana, aukstais gaiss uzkrājas grīdas līmenī, bet siltais gaiss ceļas pie griestiem. Vērsiet BONECO ven- tilatoru tieši augšup, radot patīkamu gaisa dušas sajūtu.

Vasarā augšējos stāvos var kļūt karsti un smacīgi. Jaudīgais ventilators BONECO Air Shower virza vēso gaisu no apakšējā stāva uz pārējiem stāviem, lai panāktu vienmērīgu temperatūru. GAISA KONDICIONĒŠANAS SISTĒMA (AC) Gaisa kondicionētājs izlīdzina temperatūru dažādos veidos. Izmantojiet ventilatoru BONECO Air Shower, lai silto gaisu pārvietotu gaisa kondicionēšanas sistēmas virzienā. To var paveikt tieši vai netieši, izmantojot gaisa cirkulāciju, kā ir parādīts šajā attēlā. SVAIGS GAISS Ventilators BONECO Air Shower palīdz panākt labāku iekštelpu ventilāciju. Ja nav izveidota šķērsvēdināšana, virziet svaigo gaisu no loga tieši vajadzīgajā telpā.141

Pirms tīrīšanas vienmēr atvienojiet ventila- toru BONECO Air Shower no elektrotīkla! Ja šo nosacījumu neievēro, var saņemt elektrotriecienu un gūt nāvējošu traumu! Netīriet ierīci ar spirtu saturošiem vai kodīgiem tīrīšanas līdzekļiem.

Visi ventilatori BONECO Air Shower ir konstruēti tā, ka to apkope ir vienkārša pat pēc gadiem ilgas izmantošanas. Lielākoties ierīci var tīrīt ar sausu drānu. Ja ir radušies grūti notīrāmi netīrumi, tīriet korpusu ar mitru drānu. Ūdenim pievienojiet nelielu daudzumu trauku mazgāšanas līdzekļa. VENTILATORA LĀPSTIŅU TĪRĪŠANA

1. Sasveriet ventilatoru augšup un atskrūvējiet drošības

2. Noņemiet priekšējo režģi, nedaudz pagriežot to pretēji

pulksteņrādītāju kustības virzienam.

3. Atskrūvējiet vidū esošo drošības skrūvi

pulksteņrādītāju kustības virzienā.

4. Noņemiet ventilatora lāpstiņas un notīriet tās ar mitru

5. Montējiet ventilatora daļas, veicot darbības pretējā

6. Piestipriniet priekšējo režģi ar drošības skrūvi.

Skrūvēšanas laikā pievērsiet uzmanību skrūves stāvoklim uz priekšējā režģa.142

Visvienkāršāk un vispraktiskāk ierīci ir glabāt oriģinālajā iepakojumā. Glabājiet BONECO Air Shower ventilatoru sausā vietā. Lūdzu, ņemiet vērā, ka noņemamie savienotāja ele- menti ir izjaucami. Pārvietojot ierīci uz citu atrašanās vietu, izjauciet to, pārvietojiet atsevišķās daļas uz vajadzīgo atrašanās vietu un atkal samontējiet ierīci.

Noņemiet visus savienotājus, stingri pavelkot tos.

Nospiediet atbloķēšanas pogu pie augšējā savienotājstieņa.

Atvienojiet ierīces tīkla kabeli no elektrotīkla.

Nospiediet atbloķēšanas pogu pie augšējā savienotājstieņa.143
