F230 - Ventilátor BONECO - Ingyenes használati útmutató

Márka	Boneco
Modell	F230
Termék típusa	Oszlopventilátor
Méretek (H × Sz × M)	375 × 375 × 1210 mm
Nettó tömeg	8,9 kg
Tápellátás feszültsége	220-240 V ~ 50 Hz
Elektromos fogyasztás (max.)	33 W
Zajszint (max.)	58 dBA
Levegőáram	1260 m³/h
Levegő sebessége	3,9 m/s
Sebességfokozatok száma	4 (I–IV. fokozat)
Döntés	270° manuális
Állítható magasság	Igen, legfeljebb 2 tartóoszlopig
Oszcilláció	Nem
Ház anyaga	Műanyag
Lapátok típusa	Speciális kialakítás az egyenletes légáramlásért
Ház tisztítása	Száraz vagy nedves kendő enyhe mosogatószerrel
Lapátok tisztítása	Az elülső rács leszerelése, nedves tisztítás
Biztonsági előírások	Tisztítás előtt húzza ki a készüléket; ne használjon alkoholt vagy agresszív tisztítószert
Tartozékok	2 tartóoszlop, alap, hálózati kábel, használati utasítás
Ajánlott használat	Levegő elosztása klímaberendezéshez, hűtés

Gyakran ismételt kérdések - F230 BONECO

Hogyan állítsam be a ventilátor sebességét?

Használja a ventilátoregységen található teljesítményszabályzót. 4 fokozat közül választhat: 0 (kikapcsolva), I, II, III, IV (maximális teljesítmény).

Hogyan döntsem meg a ventilátort?

A ventilátoregység manuálisan 270 fokban dönthető. Nem végez teljes 360 fokos forgást. Döntse a kívánt irányba a légáram irányításához.

Hogyan tisztítsam meg a ventilátor lapátjait?

Először húzza ki a készüléket. Döntse fel az egységet, és lazítsa meg a biztonsági csavart. Vegye le az elülső rácsot az óramutató járásával ellentétes irányba forgatva. Lazítsa meg a központi csavart, és vegye ki a lapátokat. Tisztítsa meg őket nedves ruhával (ne használjon alkoholt vagy agresszív tisztítószereket). Szerelje vissza fordított sorrendben.

Hogyan állítsam be a ventilátor magasságát?

A magasság a tartóoszlopok hozzáadásával vagy eltávolításával állítható. Nyomja meg a kioldógombot a szétválasztáshoz. Biztonsági okokból legfeljebb 2 tartóoszlopot használjon.

A ventilátor automatikusan oszcillál?

Nem, a BONECO F230 ventilátor nem oszcillál. A tájolás manuálisan történik a ventilátoregység döntésével.

Használható a ventilátor tartóoszlop nélkül?

Igen, a ventilátoregység tartóoszloppal vagy anélkül, vagy egyetlen oszloppal is használható. Ez lehetővé teszi a testreszabást az Ön igényei szerint.

Mi a ventilátor elektromos fogyasztása?

A maximális elektromos fogyasztás 33 Watt a legmagasabb teljesítményszinten. Ez energiatakarékos működést tesz lehetővé.

Mekkora a zajszint?

A maximális zajszint 58 dBA, ami mérsékelt zajnak felel meg, összehasonlítható egy szabványos oszlopventilátoréval.

Hogyan szereljem szét a ventilátort tároláshoz?

Húzza ki a készüléket. Nyomja meg a felső oszlop kioldógombját, és vegye le a ventilátoregységet. Ezután oldja ki és válassza szét a tartóoszlopokat. Tárolja az összes alkatrészt az eredeti csomagolásban száraz helyen.

Használható a ventilátor klímaberendezéssel?

Igen, a BONECO F230-at úgy tervezték, hogy a klímaberendezés levegőjét eloszlassa a helyiségben, egyenletes hőmérsékletet biztosítva. Irányítsa a légáramot a klímaberendezés felé, vagy keringesse a levegőt.

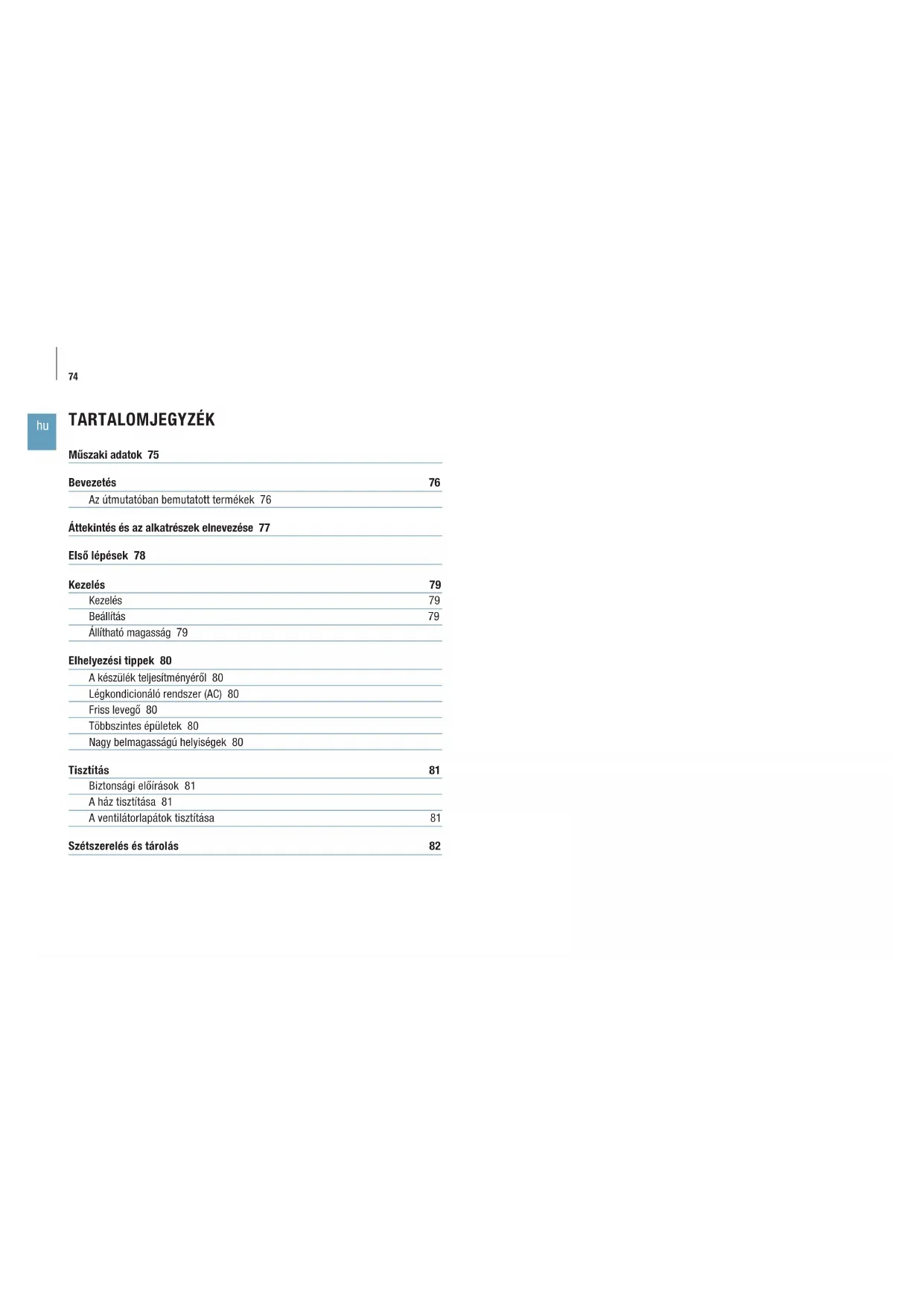

HASZNÁLATI ÚTMUTATÓ F230 BONECO

Az útmutatóban bemutatott termékek 76

Áttekintés és az alkatrészek elnevezése 77

Első lépések 78

Kezelés 79

Kezelés 79

Beállítás 79

Állítható magasság 79

Elhelyezési tippek 80

A készülék teljesítményéről 80

Légkondicionáló rendszer (AC) 80

Friss levegő 80

Többszintes épületek 80

Nagy belmagasságú helyiségek 80

Tisztítás 81

Biztonsági előírások 81

A ház tisztítása 81

A ventilátorlapátok tisztítása 81

Szétszerelés és tárolás 82

MÜSZAKI ADATOK

Müszaki adatok*

Modell BONECO F220 – BONECO F230

Tápfeszültség 220–240V ~ 50Hz

Felvett teljesítmény 33 W (max. szint)

Működési zajszint 58 dBA (max. szint)

Légáramlás 1260 m

^3 /h

Légsebesség 3,9 m/s

Méretek H×Sz×M	BONECO F220	375 × 375 × 850 mm (egy csatlakozóelemmel)
	BONECO F230	375 × 375 × 1210 mm (két csatlakozóelemmel)
Súly (üresen)	BONECO F220 6,7kg
	BONECO F230 8,9kg

* Változó

BEVEZETÉS

TISZTELT VÁSÁRLÓ!

Szeretnénk gratulálni a BONECO Air Shower ventilátor megvásárlása alkalmából. Ezek a nagy teljesítményű készülékek tökeletesen eleget tesznek igényeinek. Ha alacsony teljesítményszintet állít be, a készülékek kellemes fuvallatot árasztanak otthonában a meleg napokon. Másrészt ha légkondicionáló rendszert használ, az egység nagy teljesítményű ventilátora úgy osztja el a levegőt a helyiségben, hogy egységes hömérsékletet biztosítson.

A BONECO Air Shower ventilátor megtervezésekor a könnyű üzemeltetést és a tartósságot tartottuk leginkább szem előtt. A ventilátorlapát egyedi alakja egységes légáramot hoz létre minimális energiafelhasználással, ami jó hatással van a környezetre. Az elegáns kivitel harmonikusan illeszkedik bármilyen dekorációs stílushoz, így a BONECO Air Shower ventilátort az egész évben használni tudja.

Reméljük, örömét leli az új BONECO Air Shower ventilátorában!

AZ ÚTMUTATÓBAN BEMUTATOTT TERMÉKEK

BONECO ventilátoregység

Eltávolítható csatlakozóelem (F220: 1×/ F230: 2×)

Talp hálózati kábellel

Kézikönyv Biztonsági előírások

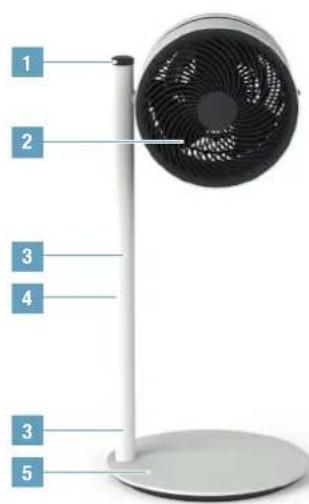

ÁTTEKINTÉS ÉS AZ ALKATRÉSZEK ELNEVEZÉSE

1 2 3 4 3 5

BONECO F220
Air Shower ventilátor

1 2 3 4 3 4 3 5

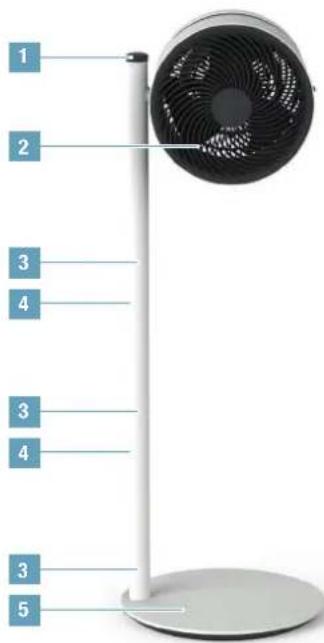

BONECO F230
Air Shower ventilátor

1 Teljesítményszabályzó
2 Ventilátoregység
3 Kireteszelés gombja
4 Eltávolítható csatlakozóelem
5 Talp hálózati kábellel

ELSÖ LÉPÉSEK

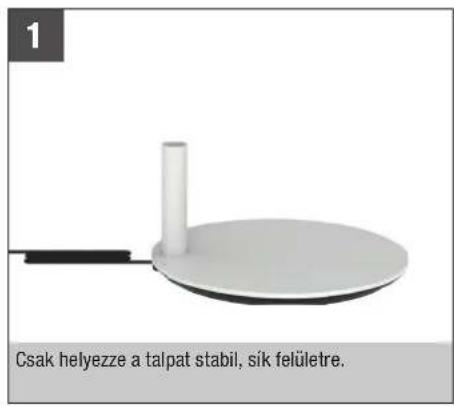

1 Csak helyezze a talpat stabil, sík felületre.

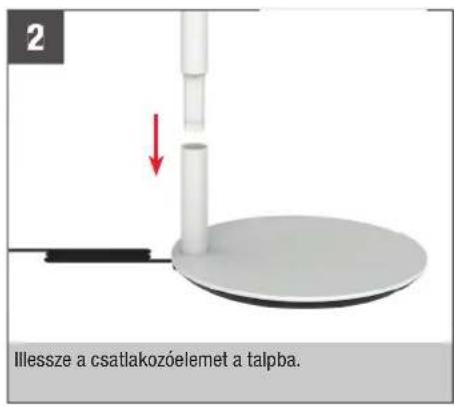

2 Illessze a csatlakozóelemet a talpba.

3 Helyezze a ventilátoregységet a csatlakozóelemre.

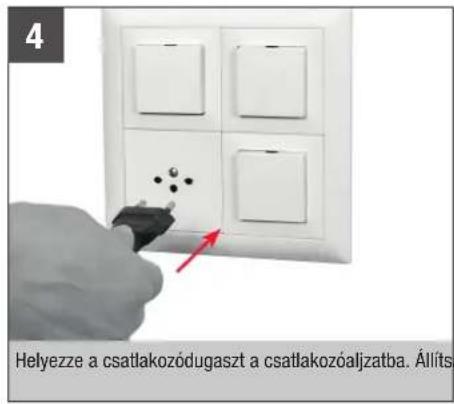

4 Helyezze a csatlakozódugaszt a csatlakozóaljzatba. Állítsa

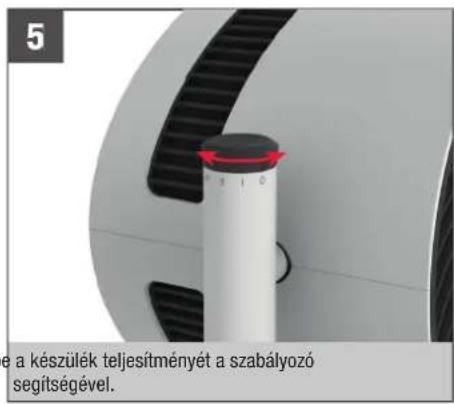

5 e a készülék teljesítményét a szabályozó segítségével.

A BONECO F220 és a BONECO F230 típusok közötti különbség csupán annyi, hogy a BONECO F230 változat egy második csatlakozóelemmel is rendelkezik.
A ventilátoregységet használhatja egy vagy egy második csatlakozóelemmel vagy csatlakozóelem nélkül. Igényeihez igazíthatja.

KEZELÉS

KEZELÉS

Valamennyi BONECO Air Shower ventilátor könnyen kezelhető. Négyféle teljesítmény állítható be egyszerű módon: 0 > I > II > III > IV

BEÁLLÍTÁS

A ventilátoregység kézzel 270 fokkal dönthető.

A ventilátoregység nem fordul körbe 360 fokban.

ÁLLÍTHATÓ MAGASSÁG

Minden elektromos alkatrész teljesen beépítésre került a csatlakozóba. Így bármikor módosíthatja a magasságot, ha az állványokat betoldja, vagy a gombbal való kireteszelés után kihúzva eltávolítja.

Biztonsági okokból egyszerre legfeljebb két csatlakozóelem használható.

Az összes BONECO Air Shower ventilátor nagy teljesítményű ventilátorral van felszerelve, amely nagy légtömegeket képes mozgatni. Ezt a következőképpen használhatja: Vezesse a levegőt egy meghatározott irányba, hogy egységes helyiség-hőmérsékletet érjen el. A következő példákkal illusztráljuk ennek megvalósítását.

LÉGKONDICIONÁLÓ RENDSZER (AC)

A légkondicionáló a hőmérsékletet különböző módokon osztja el. Használja a BONECO Air Shower ventilátort, hogy a meleg levegőt a légkondicionáló rendszerhez terelje. Ez a képen látható módon közvetlenül vagy közvetetten történhet a légkeringés által.

A BONECO Air Shower ventilátor segít a beltéri szellőzés javításában. Ha nem jön létre keresztszellőzés, vezesse a friss levegőt közvetlenül az ablaktól a kívánt helyiségbe.

Nyáron fülledt, meleg klíma uralkodhat a felső szinteken. Az erőteljes BONECO Air Shower ventilátor a hideg levegőt a talajtól az emeletek felé irányítja az egységes hőmérséklet elérése céljából.

A nagy belmagasságú légkondicionált helyiségekben a hideg levegő lesüllyed a talajra, miközben a meleg levegő felszáll a mennyezetig. Fordítsa a BONECO Air Shower ventilátort, hogy élvezhesse a légzuhany élményét.

Mindig húzza ki a BONECO Air Shower ventilátort a csatlakozóból, mielőtt megkezdi a tisztítást! Ennek elmulasztása áramütést és halálos sérülést okozhat!

Ne használjon alkoholtartalmú vagy rozsdásodást okozó tisztítószereket a tisztításhoz.

A HÁZ TISZTÍTÁSA

Az összes BONECO Air Shower ventilátor könnyen karbantartható, még sokéves használat után is. A legtöbb esetben száraz ronggyal tisztítható.

Makacs szennyeződés esetén tisztítsa a házat nedves ronggyal. Tegyen kevés mosogatószert a vízbe.

A VENTILÁTORLAPÁTOK TISZTÍTÁSA

1. Fordítsa felfelé a ventilátoregységet, és oldja ki a biztonsági csavart.

1. Távolítsa el az elülső rácsot, ehhez fordítsa el kissé az óramutató járásával ellentétes irányban.

1. Lazítsa meg a középső biztonsági csavart az óramutató járásával megegyezően.

1. Távolítsa el a ventilátorlapátokat és tisztítsa meg őket nedves ruhával.
2. Helyezze vissza az egységet úgy, hogy a lépéseket fordított irányban hajtja végre.
3. Helyezze vissza az elülső rácsot a biztonsági csavarral. Ennek kivitelezésekor ügyeljen a csavar helyzetére a rácson.

SZÉTSZERELÉS ÉS TÁROLÁS

Kérjük, ügyeljen arra, hogy az eltávolítható csatlakozó alkatrészei szétszerelhetők. Ha az egységet máshol helyezi el, szerelje szét alkatrészeire az egy-séget, vigye az alkatrészeket a kívánt helyre, majd ezután szerelje össze őket.
A tárolás legegyszerübb és leghatékonyabb módja, ha az eredeti csomagolást használja. A BONECO Air Shower ventilátort száraz helyen tárolja.

Húzza ki a hálózati kábelt a konnektorból.

Nyomja meg a felső állvány kireteszelő gombját.

Határozott felfelé húzással először távolítsa el a ventilátoregységet.

Nyomja meg a felső állvány kireteszelő gombját.

Távolítson el minden csatlakozót, ehhez határozott mozdulattal húzza azokat.
