F230 - Ventiliatorius BONECO - Nemokama naudojimo instrukcija

Prekės ženklas	Boneco
Modelis	F230
Produkto tipas	Stulpinis ventiliatorius
Matmenys (I × P × A)	375 × 375 × 1210 mm
Grynasis svoris	8,9 kg
Maitinimo įtampa	220-240 V ~ 50 Hz
Elektros sąnaudos (maks.)	33 W
Triukšmo lygis (maks.)	58 dBA
Oro srautas	1260 m³/h
Oro greitis	3,9 m/s
Greičių skaičius	4 (lygiai I–IV)
Pakreipimas	270° rankinis
Reguliuojamas aukštis	Taip, iki 2 atraminių kolonų
Siūbavimas	Ne
Korpuso medžiaga	Plastikas
Menčių tipas	Specialus dizainas homogeniškam oro srautui
Korpuso valymas	Sausa arba drėgna šluoste su švelniu indų plovikliu
Menčių valymas	Priekinės grotelės išardymas, drėgnas valymas
Saugos instrukcijos	Prieš valant atjunkite; nenaudokite alkoholio ar agresyvių produktų
Pridedami priedai	2 atraminės kolonos, pagrindas, maitinimo laidas, naudojimo instrukcija
Rekomenduojamas naudojimas	Oro paskirstymas kondicionavimo metu, vėsinimas

Dažnai užduodami klausimai - F230 BONECO

Kaip reguliuoti ventiliatoriaus greitį?

Naudokite ant ventiliacijos įrenginio esantį galios reguliatorių. Jis leidžia pasirinkti iš 4 lygių: 0 (išjungta), I, II, III, IV (maksimali galia).

Kaip pakreipti ventiliatorių?

Ventiliacijos įrenginys yra rankiniu būdu pakreipiamas 270 laipsnių. Jis nesisuka pilnu 360 laipsnių ratu. Pakreipkite jį norima kryptimi, kad nukreiptumėte oro srautą.

Kaip išvalyti ventiliatoriaus mentes?

Pirmiausia atjunkite įrenginį. Pakreipkite įrenginį į viršų ir atlaisvinkite apsauginį varžtą. Nuimkite priekinę grotelę sukdami prieš laikrodžio rodyklę. Atlaisvinkite centrinį varžtą ir nuimkite mentes. Išvalykite jas drėgna šluoste (be alkoholio ar agresyvių produktų). Surinkite atvirkštine tvarka.

Kaip sureguliuoti ventiliatoriaus aukštį?

Aukštis reguliuojamas pridedant arba nuimant atramines kolonas. Paspauskite atrakinimo mygtuką, kad jas atskirtumėte. Saugumo sumetimais naudokite ne daugiau kaip 2 atramines kolonas.

Ar ventiliatorius siūbuoja automatiškai?

Ne, BONECO F230 ventiliatorius nesiūbuoja. Kryptis nustatoma rankiniu būdu pakreipiant ventiliacijos įrenginį.

Ar galima naudoti ventiliatorių be atraminės kolonos?

Taip, ventiliacijos įrenginį galima naudoti su atramine kolona arba be jos, arba su viena kolona. Tai leidžia pritaikyti pagal jūsų poreikius.

Kokios yra ventiliatoriaus elektros sąnaudos?

Maksimalios elektros sąnaudos yra 33 Vatai esant aukščiausiam galios lygiui. Tai užtikrina energiją taupantį veikimą.

Koks yra triukšmo lygis?

Maksimalus triukšmo lygis yra 58 dBA, kas atitinka vidutinį triukšmą, panašų į standartinį stulpinį ventiliatorių.

Kaip išardyti ventiliatorių laikymui?

Atjunkite įrenginį. Paspauskite viršutinės kolonos atrakinimo mygtuką ir nuimkite ventiliacijos įrenginį. Tada atrakinkite ir atskirkite atramines kolonas. Viską laikykite originalioje pakuotėje sausoje vietoje.

Ar galima naudoti ventiliatorių su kondicionieriumi?

Taip, BONECO F230 yra sukurtas paskirstyti orą iš kondicionieriaus po visą patalpą, užtikrinant vienodą temperatūrą. Nukreipkite oro srautą į kondicionavimo įrenginį arba cirkuliuokite orą.

NAUDOJIMO INSTRUKCIJA F230 BONECO

Techniniai duomenys 145

Ižanga 146

Komplekto dalys 146

Apžvalga ir dalių pavadinimai 147

Paleidimas 148

Naudojimas 149

Naudojimas 149

Reguliavimas 149

Aukščio reguliavimas 149

Padèties nustatymo patarimai 150

Pastabos apie galią 150

Patalpos aukštomis lubomis 150

Valymas 151

Saugos instrukcijos 151

Korpuso valymas 151

Ventiliatoriaus menčių valymas 151

Išardymas ir laikymas 152

TECHNINIAI DUOMENYS

Techniniai duomenys*

Modelis BONECO F220 – BONECO F230
Maitinimo šaltinio įtampa 220–240V ~ 50Hz
Energijos sąnaudos 33 W (maks. lygiu)
Triukšmo lygis veikiant 58 dBA (maks. lygiu)
Oro srautas 1260 m	^3/h
Oro srauto greitis 3,9 m/s
Matmenys I×P×G	BONECO F220	375 × 375 × 850 mm (su viena jungtimi)
	BONECO F230	375 × 375 × 1210 mm (su dviem jungtimis)
Svoris (tuščio)	BONECO F220 6,7kg
	BONECO F230 8,9kg

* Gali keistis

IŽANGA

GERB. KLIENTE,

sveikiname jsigijus „BONECO Air Shower“ ventilatorių. Šie galingi jrenginiai lengvaį prisitaiko prie jūsų poreikių. Nustačius žemą pūtimo lygį karštomis dienomis jais namuose sukuriamas švelnus vėjelis. Jei naudojate oro kondicionavimo sistemą, galingas jrenginio ventilatorius paskirsto orą po patalpą ir padeda išlaikyti vienodą temperatūrą.

Kuriant „BONECO Air Shower“ ventilatorių svarbiausia buvo mažos eksploatacinės išlaidos ir patvarumas. Unikali ventilatoriaus menčių forma minimaliomis energijos sąnaudomis padeda sukurti pastovų oro srautą – juk tai labai svarbu tausojant aplinką. Dailus dizainas susilies su bet koku interjeru, todėl „BONECO Air Shower“ ventilatorių galėsite naudoti ištisus metus.

Tikimės, kad jums patiks naujasis „BONECO Air Shower“ ventilatorius!

KOMPLEKTO DALYS

BONECO ventilatorius

Nuimama jungtis (F220: 1×/ F230: 2×)

Pagrindas su maitinimo laidu

Naudotojo vadovas Saugos instrukcijos

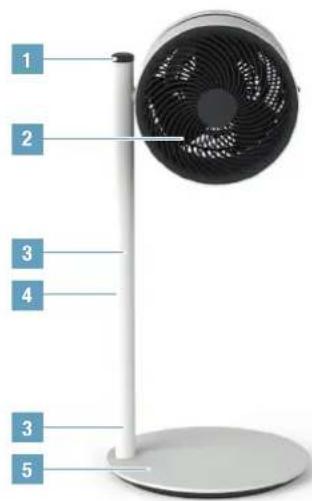

APŽVALGA IR DALIŲ PAVADINIMAI

1 2 3 4 3 5

„BONECO F220
Air Shower" ventilatorius

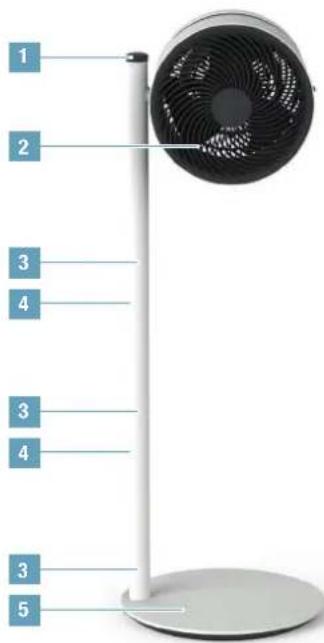

1 2 3 4 3 4 3 5

BONECO F230
Air Shower" ventilatorius

1 Galios reguliatorius
2 Ventiliatorius
3 Mygtukas atrakinimui
4 Nuimama jungtis
5 Pagrindas su maitinimo laidu

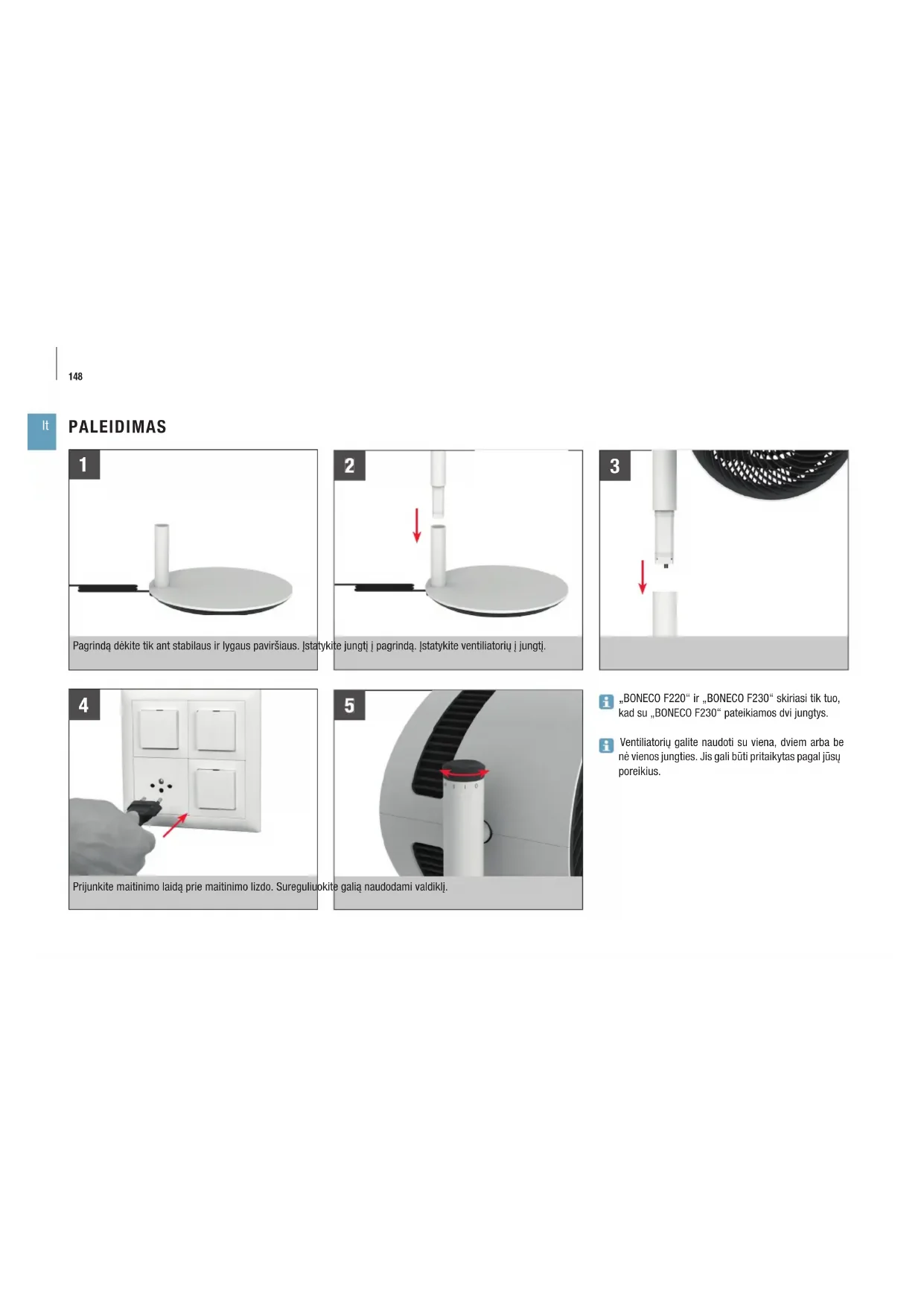

PALEIDIMAS

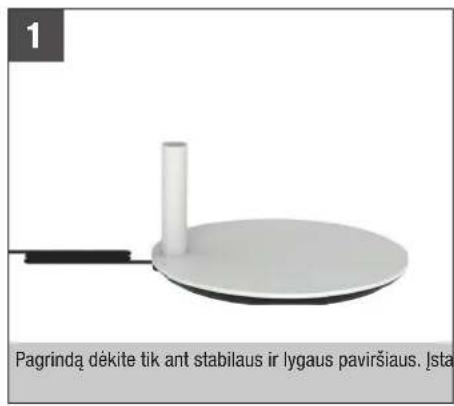

Circular electronic device with a cylindrical port and a black handle, labeled 'Pagrindą dékite tik ant stabilaus ir lygaus paviršiaus. Jsta' (no other text or symbols visible)

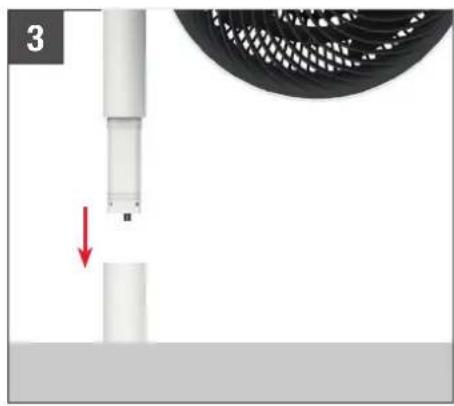

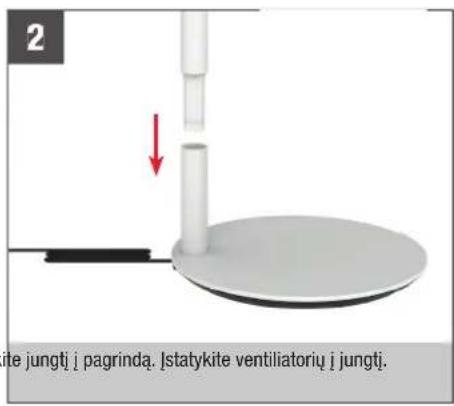

2 ite jungti j pagrindą. Istatykite ventilatorių j jungti.

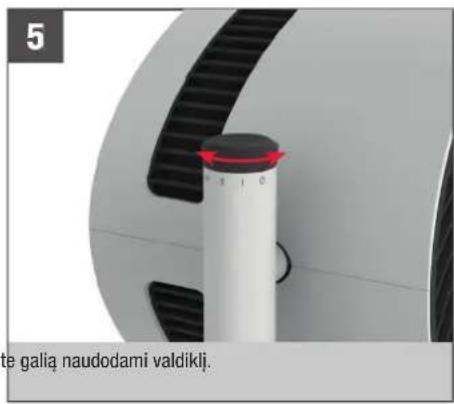

4 Prijunkite maitinimo laidą prie maitinimo lizdo. Sureguliuk

5 te galią naudodami valdikli.

„BONECO F220“ ir „BONECO F230“ skiriasi tik tuo, kad su „BONECO F230“ pateikiamos dvi jungtys.
Ventiliatorių galite naudoti su viena, dviem arba be né vienos jungties. Jis gali buti pritaikytas pagal jūsų poreikius.

NAUDOJIMAS

NAUDOJIMAS

Visi „BONECO Air Shower“ ventilatoriai sukurti taip, kad jais naudotis būtų paprasta. Galia reguliuojama keturiais lygiais vienu valdikliu: 0 > I > II > III > IV

REGULIAVIMAS

Ventiliatoriaus bloką galima ranka pakreipti 270 laipsnių kampu.

Ventiliatoriaus bloko negalima apsukti 360 laipsnių kampu.

AUKŠČIO REGULIAVIMAS

Visi elektriniai komponentai yra visiškai integruoti į jungtį. Todėl galite bet kada priderinti aukštį – pridėti sujungimo elementus arba paspaudus mygtuką ištraukti.

Siekiant užtikrinti saugumą, vienu metu galima naudoti daugiausiai dvi jungtis.

Visuose „BONECO Air Shower“ ventilatoriuose yra jrengtas galingas ventilatorius, kuriuo galima sukurti stipru oro srautą. Šios funkcijos naudojimas: Oro srautą nukreipkite reikiama kryptimi, kad patalpoje būty išlaikytas vienodas klimatas. Toliau pateikiami pavyzdžiai padės tai padaryti tinkamai.

ORO KONDICIONAVIMO SISTEMA (AC)

Oro kondicionierius pučia orą įvairiomis kryptimis. Nau-dojant „BONECO Air Shower“ ventilatorių šiltą orą ga-lima nukreipti link oro kondicionavimo sistemos. Tai ga-lima padaryti tiesiogiai arba netiesiogiai pasitelkiant oro cirkuliacija, kaip parodyta šiame paveikslėlyje.

„BONECO Air Shower“ ventilatorius padeda užtikrinti geresnę patalpų ventiliaciją. Jei nesukuriama kryžminė ventiliacija, pro atvirą langą patenkantį šviežią orą nukreipkite tiesiai į reikiamą kambarj.

Vasarą viršutiniuose aukštuose būna karšta ir tvanku. Galingas „BONECO Air Shower“ ventilatorius nukreipia vėsų orą iš pirmojo aukšto į kitus aukštus ir padeda pa- laikyti vienodą temperatūra.

Patalpose su aukštomis lubomis, kuriose jrengtas oro kondicionierius, šaltas oras nusėda ant grindų, o šiltas – pakyla ir laikosi ties lubomis. Pasukite BONECO ventilatorių į viršų, kad būtų sukurtas oro srauto iš viršaus pojūtis.

Prieš pradėdami valyti „BONECO Air Shower“ ventilatorių visada jį atjunkite! Jei to nepadarysite, galite patirti elektros smūgį ir mirtinai susižaloti!

Valymui nenaudokite alkoholio ar èsdinančių valymo priemonių.

KORPUSO VALYMAS

Visi „BONECO Air Shower“ ventiliatoriai sukurti taip, kad jiems reikėtų kuo mažiau priežiūros – net po kelių metų naudojimo. Dažniausiai valymui pakanka naudoti sausą šluostę.

Jei yra prikibusių nešvarumu, korpusą nušluostykite drėgna šluoste. I vandenį jpilkite šiek tiek indų ploviklio.

VENTILIATORIAUS MENČIŲ VALYMAS

1. Pakreipkite ventilatorių aukštyn ir atlaisvinkite apsauginį varžtą.

1. Nuimkite priekines groteles šiek tiek pasukdami jas prieš laikrodžio rodyklę.

1. Sukdami pagal laikrodžio rodyklę atlaisvinkite centre esanti apsauginį varžta.

1. Išimkite ventiliatoriaus mentes ir nuvalykite jas drėgna šluoste.

2. Surinkite viska atlikdami veiksmus priešinga tvarka.

3. Uždėkite priekines groteles ir jsukite apsauginį varžtą. Tai darydami atkreipkite dėmesį i varžto padėtį priekinėse grotelėse.

Atkreipkite dėmesį, kad atjungiamos jungties dalys yra nuimamos. Jei norite perkelti jrenginį i nauja vieta, išardykite jį i atskiras dalis, nugabenkite jas i pageidaujamą vieta ir vėl surinkite jrenginį.
Paprasčiausia ir saugiausia jrenginj laikyti jo originalioje pakuotėje. „BONECO Air Shower“ ventilatorių laikykite sausai.

Ištraukite maitinimo laidą iš maitinimo lizdo.

Paspauskite viršutinio sujungimo elemento atrakinimo mygtuką.

Pirma nuimkite ventiliatorių tvirtai truktelėdami ji aukštyn.

Paspauskite viršutinio sujungimo elemento atrakinimo mygtuką.

Tvirtai truktelėdami nuimkite visas jungtis.
