Merk	Boneco
Model	F230
Producttype	Kolomventilator
Afmetingen (L × B × H)	375 × 375 × 1210 mm
Netto gewicht	8,9 kg
Voedingsspanning	220-240 V ~ 50 Hz
Elektrisch vermogen (max)	33 W
Geluidsniveau (max)	58 dBA
Luchtdebiet	1260 m³/h
Luchtsnelheid	3,9 m/s
Aantal snelheden	4 (niveaus I tot IV)
Kanteling	270° handmatig
Verstelbare hoogte	Ja, tot 2 steunkolommen
Oscillatie	Nee
Materiaal behuizing	Kunststof
Type bladen	Speciaal ontwerp voor homogene luchtstroom
Reiniging behuizing	Droge of vochtige doek met mild afwasmiddel
Reiniging bladen	Demonteer het frontrooster, nat reinigen
Veiligheidsinstructies	Voor reiniging stekker uittrekken; geen alcohol of agressieve middelen gebruiken
Inbegrepen accessoires	2 steunkolommen, voet, netsnoer, gebruiksaanwijzing
Aanbevolen gebruik	Luchtverdeling bij airconditioning, verkoeling

Veelgestelde vragen - F230 BONECO

Hoe stel ik de ventilatorsnelheid in?

Gebruik de vermogensregelaar op de ventilatie-eenheid. Hiermee kunt u kiezen uit 4 niveaus: 0 (uit), I, II, III, IV (maximaal vermogen).

Hoe kantel ik de ventilator?

De ventilatie-eenheid is handmatig kantelbaar over 270 graden. Hij maakt geen volledige rotatie van 360 graden. Kantel hem in de gewenste richting om de luchtstroom te richten.

Hoe maak ik de ventilatorbladen schoon?

Koppel het apparaat eerst los. Kantel de eenheid omhoog en draai de veiligheidsschroef los. Verwijder het frontrooster door het tegen de klok in te draaien. Draai de centrale schroef los en verwijder de bladen. Maak ze schoon met een vochtige doek (geen alcohol of agressieve middelen). Monteer in omgekeerde volgorde.

Hoe pas ik de hoogte van de ventilator aan?

De hoogte wordt aangepast door steunkolommen toe te voegen of te verwijderen. Druk op de ontgrendelknop om ze te scheiden. Gebruik maximaal 2 steunkolommen om veiligheidsredenen.

Oscilleert de ventilator automatisch?

Nee, de BONECO F230 ventilator oscilleert niet. De oriëntatie gebeurt handmatig door de ventilatie-eenheid te kantelen.

Kan ik de ventilator zonder steunkolom gebruiken?

Ja, de ventilatie-eenheid kan worden gebruikt met of zonder steunkolom, of met één kolom. Dit maakt maatwerk mogelijk naar uw behoeften.

Wat is het stroomverbruik van de ventilator?

Het maximale stroomverbruik is 33 Watt op het hoogste vermogensniveau. Dit zorgt voor een energiezuinige werking.

Wat is het geluidsniveau?

Het maximale geluidsniveau is 58 dBA, wat overeenkomt met matig geluid, vergelijkbaar met een standaard kolomventilator.

Hoe demonteer ik de ventilator voor opslag?

Koppel het apparaat los. Druk op de ontgrendelknop van de bovenste kolom en verwijder de ventilatie-eenheid. Ontgrendel en scheid vervolgens de steunkolommen. Bewaar alles in de originele verpakking op een droge plaats.

Kan ik de ventilator met airconditioning gebruiken?

Ja, de BONECO F230 is ontworpen om de lucht van een airconditioner door de kamer te verdelen, voor een gelijkmatige temperatuur. Richt de luchtstroom naar de airconditioner of laat de lucht circuleren.

GEBRUIKSAANWIJZING F230 BONECO

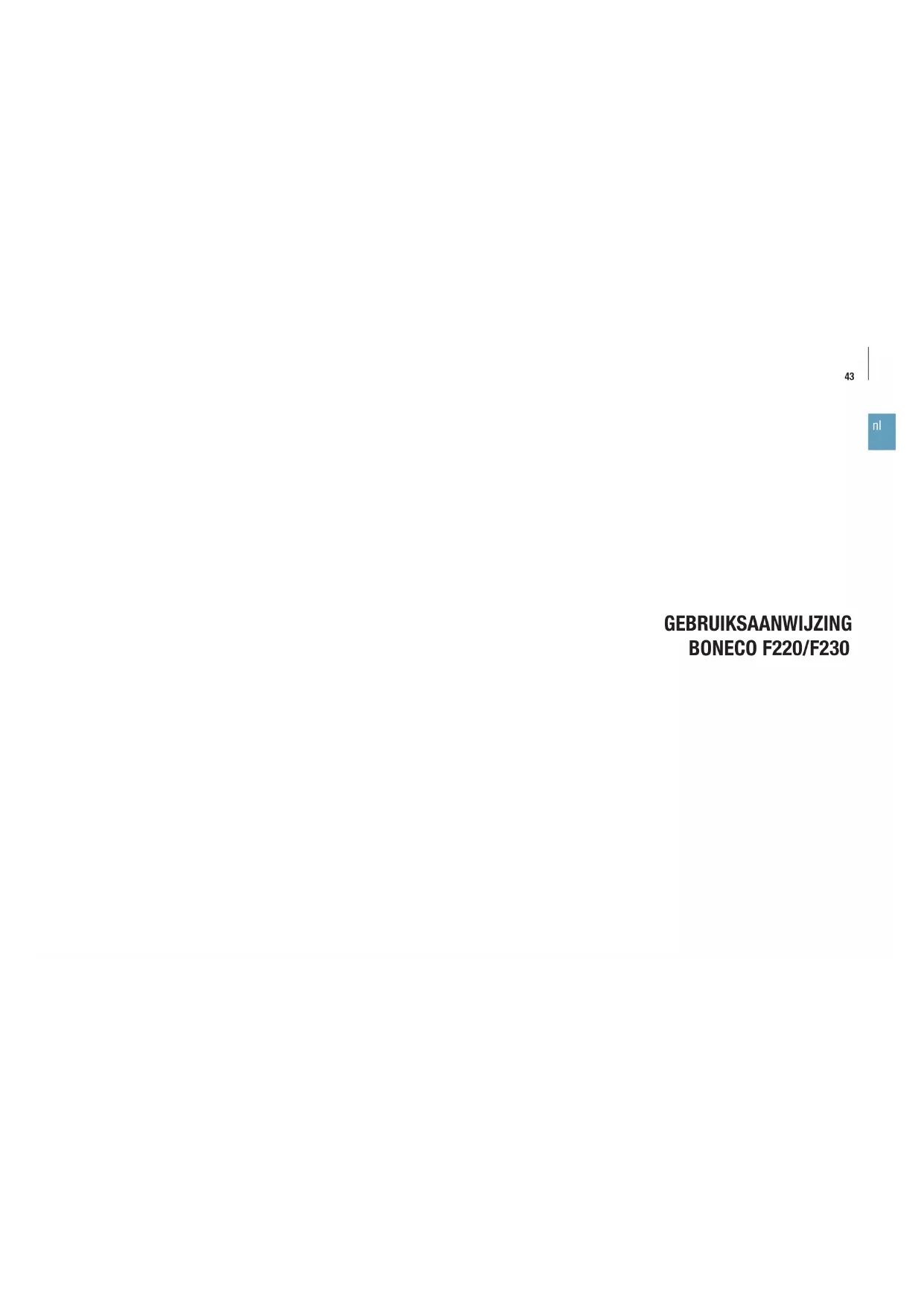

GEBRUIKSAANWIJZING BONECO F220/F230

INHOUDSOPGAVE

Overzicht en benaming van de onderdelen 47

Ingebruikname

48

Bediening 49

Bediening	49
Instelling	49
Hoogte aanpassen 49

Plaatsingstips 50

Prestaties	50
Airconditioning (AC) 50
Frisse lucht 50
Meerdere verdiepingen 50
Ruimten met hoge plafonds 50

Reiniging 51

Veiligheidsaanwijzingen	51
Reiniging van de behuizing 51
Reiniging van het ventilatorblad 51

Model BONECO F220 – BONECO F230
Netspanning 220–240V ~ 50Hz
Opgenomen vermogen 33 W (max. waarde)
Bedrijfsgeluid 58 dBA (max. waarde)
Luchtstroom 1260 m	^3/h
Luchtsnelheid 3,9 m/s
Afmetingen L×B×H	BONECO F220	375 × 375 × 850 mm (met één verbindingsstuk)
	BONECO F230	375 × 375 × 1210 mm (met twee verbindingsstukken)
Leeggewicht	BONECO F220 6,7kg
	BONECO F230 8,9kg

* Wijzigingen voorbehouden

INLEIDING

BESTE KLANT,

We feliciteren u met de aankoop van de BONECO Air Shower-ventilator. Dit hoogwaardige apparaat kunt u moeiteloos aan al uw wensen aanpassen. Als u een lage vermogensstand instelt, zorgt de ventilator zelfs op de warmste dagen voor een aangename bries in huis. Gebruikt u een airconditioning, dan verdeelt de krachtige ventilator de lucht gelijkmatig door de ruimte, zodat overal dezelfde temperatuur heerst.

Centraal bij de ontwikkeling van de BONECO Air Shower-ventilator stonden gering onderhoud en een lange levensduur. De unieke vorm van het ventilatorblad zorgt voor een gelijkmatige luchtstroom en daardoor voor een minimaal energieverbruik, wat ook goed is voor het milieu. Het elegante design past bij elke interieurstijl, zodat u de BONECO Air Shower-ventilator het hele jaar door kunt gebruiken.

We hopen dat u veel plezier beleeft aan uw nieuwe BONECO Air Shower-ventilator!

LEVERINGSOMVANG

BONECO-ventilatoreenheid

Verwijderbaar verbindingsstuk (F220: 1× / F230: 2×)

Voet met netkabel

Gebruiksaanwijzing Veiligheidsaanwijzingen

1 Vermogensregelaar
2 Ventilatoreenheid
3 Knop voor ontgrendeling
4 Verwijderbaar verbindingsstuk
5 Voet met netkabel

INGEBRUIKNAME

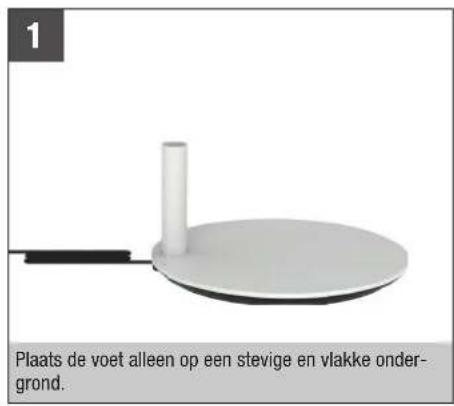

1 Plaats de voet alleen op een stevige en vlakke onder- grond.

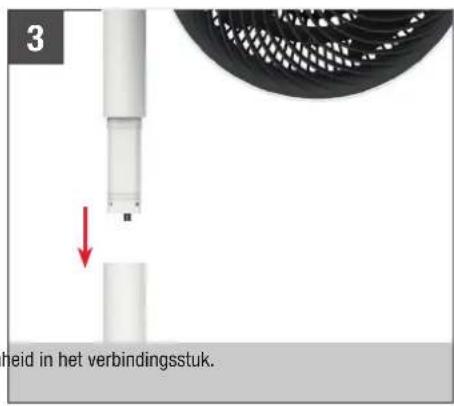

2 Steek het verbindingstuk in de voet. Steek de ventilatore

3 heid in het verbindingstuk.

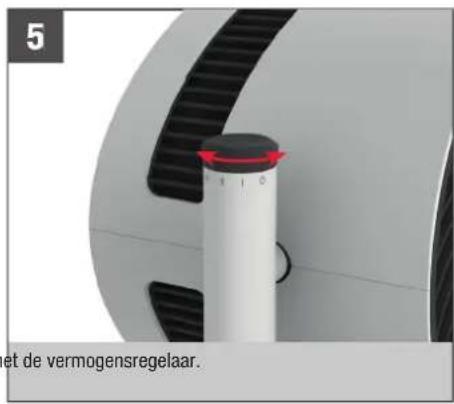

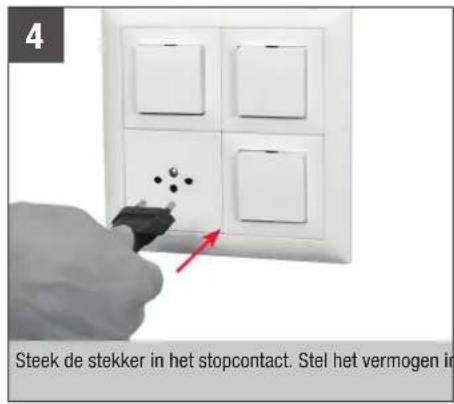

4 Steek de stekker in het stopcontact. Stel het vermogen in

5 et de vermogensregelaar.

Het enige verschil tussen de BONECO F220 en BONECO F230 is dat de BONECO F230 wordt geleverd met een tweede verbindingsstuk.
U kunt de ventilatoreenheid gebruiken met één, twee of geen verbindingsstukken. Dat is volledig aan u.

BEDIENING

BEDIENING

Alle BONECO Air Shower-ventilatoren zijn eenvoudig te bedienen. Met de vermogensregelaar kunt u vier vermogensstanden instellen: 0 > I > II > III > IV

INSTELLING

U kunt de ventilatoreenheid met de hand 270 graden kantelen.

De ventilatoreenheid draait niet 360 graden rond.

HOOGTE AANPASSEN

Alle elektrische componenten zijn volledig geïntegreerd in de verbindingsstukken. Daarom kunt u de hoogte op ieder moment aanpassen door stangen toe te voegen of door stangen, na ontgrendeling via de drukknop, te verwijderen.

Om veiligheidsredenen mogen niet meer dan twee verbindingsstukken worden gebruikt.

Alle BONECO Air Shower-ventilatoren beschikken over een krachtige ventilator, die veel lucht kan verplaatsen. De ventilator verdeelt de lucht gelijkmatig door de ruimte, zodat overal dezelfde temperatuur heerst. Hierna volgen enkele plaatsingstips.

AIRCONDITIONING (AC)

Als u een airconditioning hebt, kunt u de BONECO Air Shower-ventilator gebruiken om de warme lucht naar de airconditioning te leiden. Dit kan direct of indirect worden gedaan via luchtcirculatie, zoals weergegeven in de afbeelding.

De BONECO Air Shower-ventilator zorgt voor een betere ventilatie in huis. Als geen kruisventilatie kan worden gerealiseerd, open dan een raam en laat frisse lucht de betreffende ruimte binnenstromen.

In de zomer kan het op de bovenverdieping heet en benauwd worden. De krachtige BONECO Air Showerventilator leidt de koele lucht van de benedenverdieping naar de bovenverdieping, zodat ook daar een aangename temperatuur heerst.

In gekoelde ruimten met hoge plafonds zakt de koude lucht naar de vloer terwijl de warme lucht naar het plafond stijgt. Draai de BONECO Air Shower-ventilator naar boven voor een luchtdouchesensatie.

VEILIGHEIDSAANWIJZINGEN

Neem altijd de stekker uit het stopcontact voordat u begint met de reiniging van de BONECO Air Shower-ventilator! Als u dat niet doet, kan dat leiden tot een elektrische schok en dodelijk letsel!

Gebruik voor het reinigen geen alcohol en geen agressieve reinigingsmiddelen.

REINIGING VAN DE BEHUIZING

De BONECO Air Shower-ventilatoren hebben weinig onderhoud nodig, ook als ze al jaren in gebruik zijn. Meestal volstaat een droge doek voor het reinigen van de behuizing.

Bij hardnekkig vuil kan de behuizing worden gereinigd met een vochtige doek. Voeg enkele druppels afwasmiddel toe aan het water.

REINIGING VAN HET VENTILATORBLAD

1. Kantel de ventilatoreenheid naar boven en draai de veiligheidsschroef los.

1. Verwijder de frontplaat door deze iets linksom te draaien.

1. Draai de veiligheidsschroef in het midden rechtsom los.

1. Verwijder het ventilatorblad en reinig het met een vochtige doek.

2. Bouw de onderdelen in omgekeerde volgorde weer in.

3. Bevestig de frontplaat met de veiligheidsschroef. Let hierbij op de positie van de schroef op de frontplaat.

De verwijderbare verbindingsstukken zijn demontabel. Als u het apparaat wilt verplaatsen, kunt u het uit elkaar halen, de losse onderdelen naar de gewenste plek brengen en daar het apparaat weer in elkaar zetten.
Het apparaat kan het beste worden bewaard in de originele verpakking. Bewaar de BONECO Air Shower-ventilator op een droge plek.

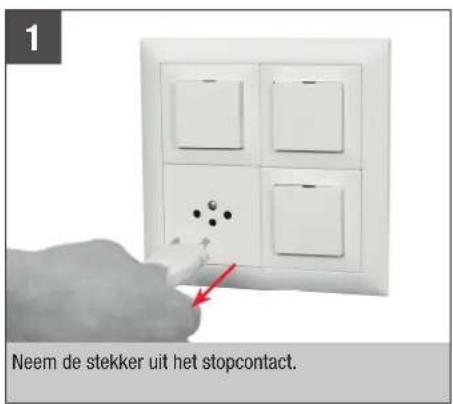

1 Neem de stekker uit het stopcontact.

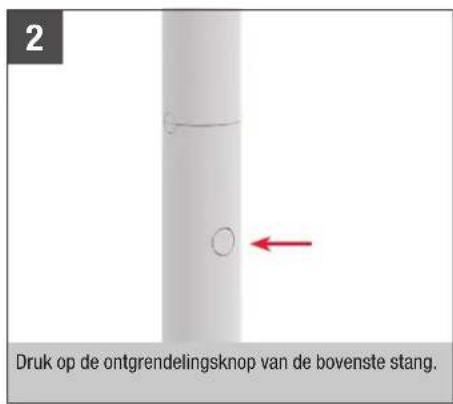

2 Druk op de ontgrendelingsknop van de bovenste stang.

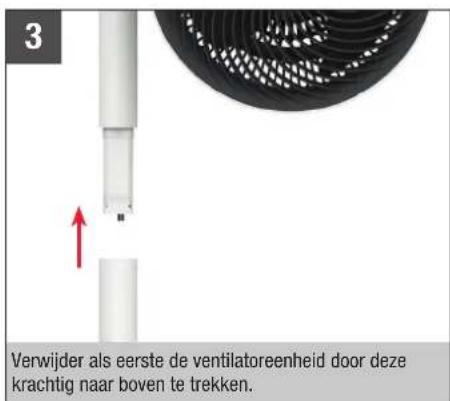

3 Verwijder als eerste de ventilatoreenheid door deze krachtig naar boven te trekken.

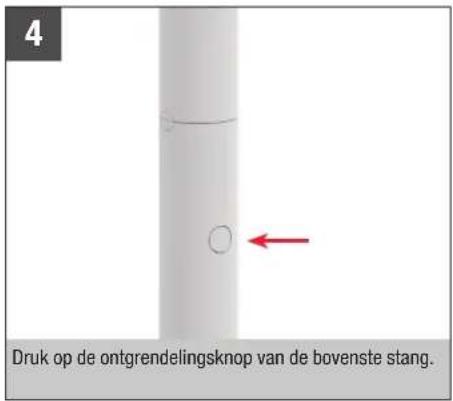

Druk op de ontgrendelingsknop van de bovenste stang.

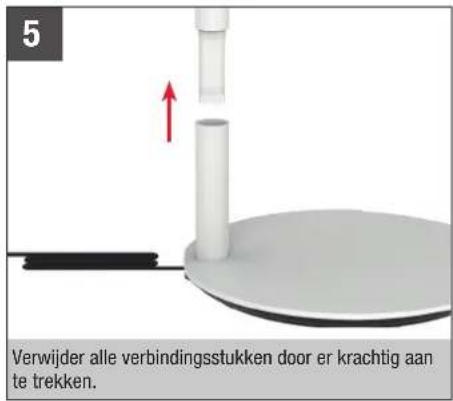

5 Verwijder alle verbindingsstukken door er krachtig aan te trekken.
