Marca	Boneco
Modello	F230
Tipo di prodotto	Ventilatore a colonna
Dimensioni (L × P × A)	375 × 375 × 1210 mm
Peso netto	8,9 kg
Tensione di alimentazione	220-240 V ~ 50 Hz
Consumo elettrico (max)	33 W
Livello sonoro (max)	58 dBA
Portata d'aria	1260 m³/h
Velocità dell'aria	3,9 m/s
Numero di velocità	4 (livelli da I a IV)
Inclinazione	270° manuale
Altezza regolabile	Sì, fino a 2 colonne di supporto
Oscillazione	No
Materiale del rivestimento	Plastica
Tipo di pale	Design speciale per flusso d'aria omogeneo
Pulizia del rivestimento	Panno asciutto o umido con detersivo per piatti delicato
Pulizia delle pale	Smontaggio della griglia frontale, pulizia a umido
Istruzioni di sicurezza	Scollegare prima della pulizia; non utilizzare alcol né prodotti aggressivi
Accessori inclusi	2 colonne di supporto, base, cavo di alimentazione, manuale di istruzioni
Utilizzo consigliato	Distribuzione dell'aria in climatizzazione, rinfrescamento

Domande frequenti - F230 BONECO

Come regolare la velocità del ventilatore?

Utilizzare il regolatore di potenza situato sull'unità di ventilazione. Permette di scegliere tra 4 livelli: 0 (spento), I, II, III, IV (potenza massima).

Come inclinare il ventilatore?

L'unità di ventilazione è inclinabile manualmente di 270 gradi. Non effettua una rotazione completa di 360 gradi. Inclinarla nella direzione desiderata per orientare il flusso d'aria.

Come pulire le pale del ventilatore?

Scollegare prima l'apparecchio. Inclinare l'unità verso l'alto e allentare la vite di sicurezza. Rimuovere la griglia frontale ruotandola in senso antiorario. Allentare la vite centrale e rimuovere le pale. Pulirle con un panno umido (niente alcol né prodotti aggressivi). Rimontare nell'ordine inverso.

Come regolare l'altezza del ventilatore?

L'altezza si regola aggiungendo o rimuovendo colonne di supporto. Premere il pulsante di sblocco per separarle. Utilizzare al massimo 2 colonne di supporto per motivi di sicurezza.

Il ventilatore oscilla automaticamente?

No, il ventilatore BONECO F230 non oscilla. L'orientamento avviene manualmente inclinando l'unità di ventilazione.

Si può utilizzare il ventilatore senza colonna di supporto?

Sì, l'unità di ventilazione può essere utilizzata con o senza colonna di supporto, o con una sola colonna. Ciò consente una personalizzazione in base alle proprie esigenze.

Qual è il consumo elettrico del ventilatore?

Il consumo elettrico massimo è di 33 Watt al livello di potenza più alto. Ciò consente un funzionamento a risparmio energetico.

Qual è il livello sonoro?

Il livello sonoro massimo è di 58 dBA, che corrisponde a un rumore moderato, paragonabile a quello di un ventilatore a colonna standard.

Come smontare il ventilatore per riporlo?

Scollegare l'apparecchio. Premere il pulsante di sblocco della colonna superiore e rimuovere l'unità di ventilazione. Successivamente, sbloccare e separare le colonne di supporto. Conservare il tutto nell'imballaggio originale in un luogo asciutto.

Si può utilizzare il ventilatore con un condizionatore d'aria?

Sì, il BONECO F230 è progettato per distribuire l'aria di un condizionatore in tutta la stanza, garantendo una temperatura omogenea. Dirigere il flusso d'aria verso l'unità di climatizzazione o far circolare l'aria.

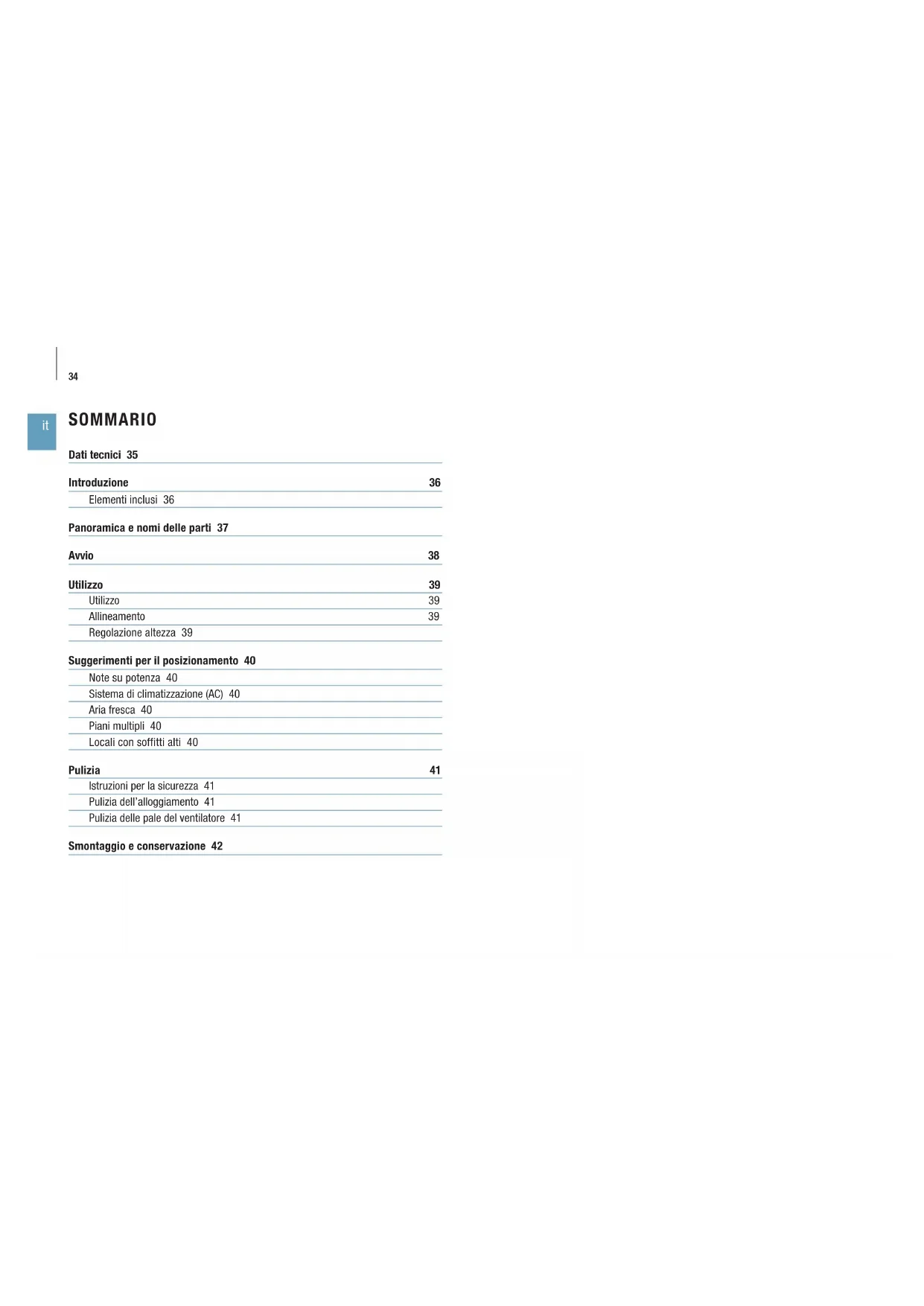

MANUALE UTENTE F230 BONECO

Panoramica e nomi delle parti 37

Avvio 38

Utilizzo 39

Utilizzo 39

Allineamento 39

Regolazione altezza 39

Suggerimenti per il posizionamento 40

Note su potenza 40

Sistema di climatizzazione (AC) 40

Aria fresca 40

Piani multipli 40

Locali con soffitti alti 40

Pulizia 41

Istruzioni per la sicurezza 41

Pulizia dell'alloggiamento 41

Pulizia delle pale del ventilatore 41

Smontaggio e conservazione 42

DATI TECNICI

Dati tecnici*

Modello BONECO F220 – BONECO F230
Tensione di alimentazione 220–240V ~ 50Hz
Potenza assorbita 33 W (livello massimo)
Livello di rumore di funzionamento 58 dBA (livello massimo)
Portata d'aria 1260 m	^3/h
Velocità dell'aria 3,9 m/s
Dimensioni L × P × H	BONECO F220	375 × 375 × 850 mm (con un connettore)
	BONECO F230	375 × 375 × 1210 mm (con due connettori)
Peso a vuoto	BONECO F220 6,7kg
	BONECO F230 8,9kg

* Soggetto a modifiche

INTRODUZIONE

GENTILE CLIENTE,

complimenti per avere acquistato il ventilatore a doccia d'aria BONECO. Queste unità ad alte prestazioni saranno in grado di rispondere perfettamente alle sue esigenze. Quando impostati sui livelli di potenza più bassi, nelle giornate più calde essi forniscono una piacevole ventilazione in casa. D'altra parte, se si utilizza un condizionatore d'aria, la potente ventola dell'unità distribuisce l'aria in tutta la stanza, garantendo in questo modo una temperatura uniforme.

Nello sviluppo del ventilatore a doccia d'aria BONECO, abbiamo privilegiato la ridotta manutenzione e la durata. La forma caratteristica della pala crea una portata d'aria uniforme, riducendo il consumo di energia, con un chiaro vantaggio per l'ambiente. Il suo design elegante si integra alla perfezione in qualsiasi stile decorativo: il suo ventilatore a doccia d'aria BONECO può essere utilizzato tutto l'anno.

Speriamo che le piaccia il suo nuovo ventilatore a doccia d'aria BONECO!

ELEMENTI INCLUSI

Unità ventola BONECO

Connettore rimovibile (F220: 1×/ F230: 2×)

Base con cavo di alimentazione

Manuale Istruzioni per la sicurezza

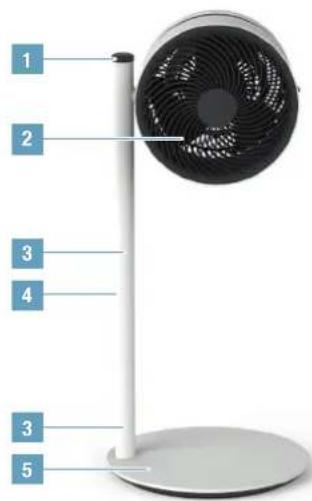

PANORAMICA E NOMI DELLE PARTI

1 2 3 4 3 5

Ventilatore BONECO F220 Air Shower

1 2 3 4 3 4 3 5

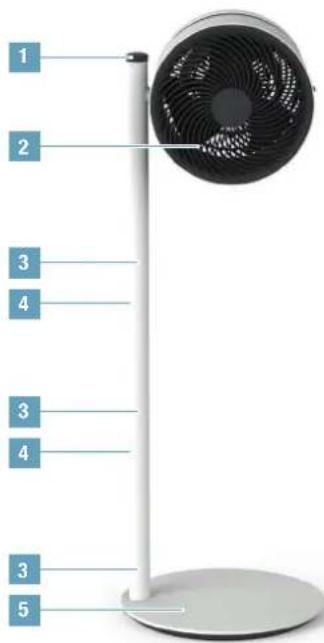

Ventilatore BONECO F230 Air Shower

1 Regolatore di potenza
2 Unità ventola
3 Tasto per sbloccare
4 Connettore rimovibile
5 Base con cavo di alimentazione

it AVVIO

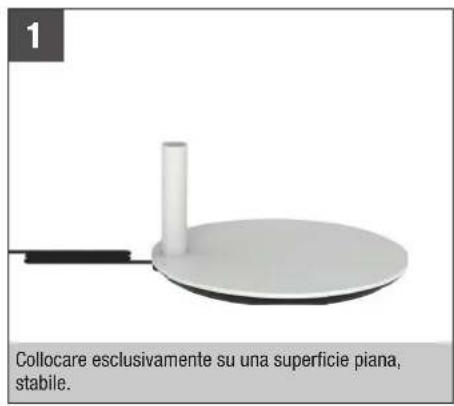

1 Collocare esclusivamente su una superficie piana, stabile.

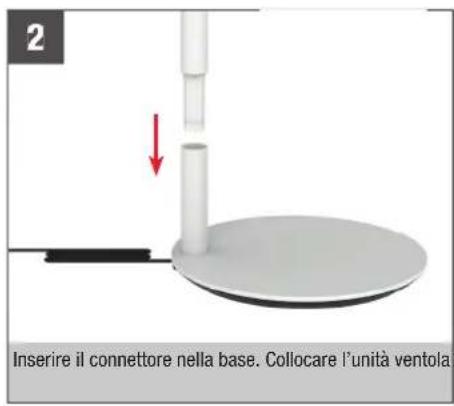

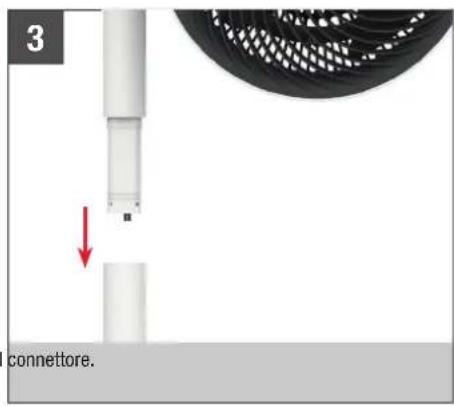

2 Inserire il connettore nella base. Collocare l'unità ventola

3 connettore.

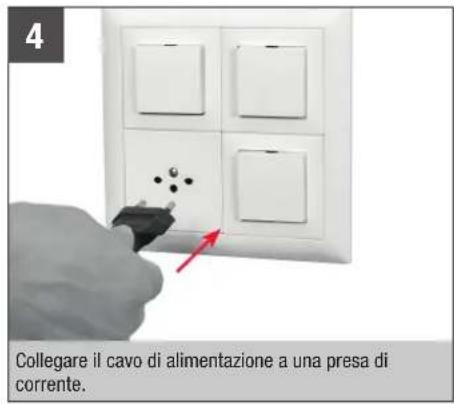

4 Collegare il cavo di alimentazione a una presa di corrente.

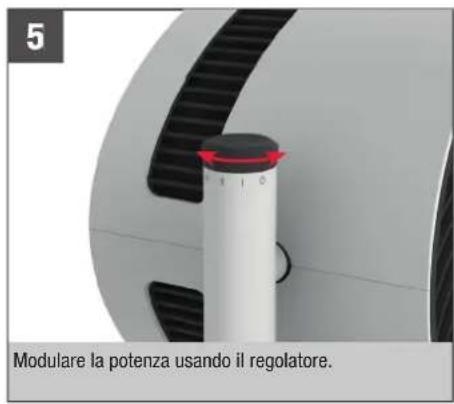

Modulare la potenza usando il regolatore.

i BONECO F220 e BONECO F230 sono diversi solo in quanto BONECO F230 include un secondo connettore.
È possibile utilizzare l'unità ventola con uno, con un secondo o senza connettori. Può essere personalizzato secondo le vostre esigenze.

UTILIZZO

UTILIZZO

Tutti i ventilatori BONECO Air Shower sono progettati per essere utilizzati facilmente. La potenza può essere impostata su quattro livelli, usando un unico regolatore: 0 > I > II > III > IV

ALLINEAMENTO

L'unità di ventilazione può essere inclinata manualmente di 270 gradi.

L'unità di ventilazione non ruota completamente di 360 gradi.

REGOLAZIONE ALTEZZA

Tutti i componenti elettrici sono completamente integrati nel connettore. Pertanto, l'altezza si può adattare in qualsiasi momento, aggiungendo aste di sostegno, oppure estraendole per rimuoverle, una volta sbloccate tramite l'apposito pulsante.

Per ragioni di sicurezza, è possibile utilizzare contemporaneamente max. due connettori.

Tutti i ventilatori BONECO Air Shower sono dotati di una ventola ad alta potenza in grado di spostare grandi quantità di aria. Come utilizzare questa funzione: Convogliare l'aria in una direzione specifica per ottenere un clima ambientale uniforme. I seguenti esempi illustrano come farlo.

SISTEMA DI CLIMATIZZAZIONE (AC)

Un condizionatore d'aria distribuisce la temperatura in vari modi. Il ventilatore BONECO Air Shower può essere utilizzato per spostare l'aria calda verso l'impianto di climatizzazione. Ciò può essere fatto direttamente o indirettamente tramite la circolazione dell'aria, come mostrato in questa immagine.

Il ventilatore BONECO Air Shower aiuta a ottenere una migliore ventilazione all'interno. Se non è possibile creare una ventilazione trasversale, convogliare l'aria fresca direttamente dalla finestra al locale desiderato.

In estate, i piani più alti possono diventare caldi e afosi. Il potente ventilatore BONECO Air Shower convoglia l'aria fredda dal piano terra ai piani superiori, permettendo il raggiungimento di una temperatura uniforme.

Nei locali con aria condizionata e soffitti alti, l'aria fredda scende sul pavimento mentre l'aria calda sale verso il soffitto. Ruotare il ventilatore BONECO verso l'alto per una sensazione di doccia d'aria.

Scollegare sempre la spina del BONECO Air Shower prima di iniziare la pulizia! In caso contrario si possono provocare scosse elettriche e lesioni mortali!

Non pulire mai con alcol né detergenti corrosivi.

PULIZIA DELL'ALLOGGIAMENTO

Tutti i ventilatori BONECO Air Shower sono progettati per un funzionamento a bassa manutenzione, anche dopo parecchi anni di utilizzo. Nella maggior parte dei casi, sarà sufficiente pulirli con un panno asciutto.

Se è presente sporco ostinato, pulire l'alloggiamento con un panno umido. Aggiungere all'acqua una piccola quantità di detersivo per piatti.

PULIZIA DELLE PALE DEL VENTILATORE

1. Inclinare l'unità di ventilazione verso l'alto e allentare la vite di sicurezza.

1. Rimuovere la griglia anteriore ruotando leggermente in senso antiorario.

1. Svitare in senso orario la vite di sicurezza posta nel mezzo.

1. Rimuovere le pale del ventilatore e pulirle con un panno umido.

2. Rimontare l'unità seguendo i passaggi in ordine inverso.

3. Fissare la griglia anteriore utilizzando la vite di sicurezza. In tale operazione, prestare attenzione alla posizione della vite sulla griglia anteriore.

SMONTAGGIO E CONSERVAZIONE

N.B.: I componenti del connettore rimovibile sono staccabili. Quando l'unità viene spostata in una nuova ubicazione, smontare l'unità nelle sue parti staccabili, trasportarle singolarmente all'ubicazione desiderata e poi rimontare il tutto.

Il modo più semplice e più efficace di conservare il prodotto è utilizzare l'imballo originale. Conservare il ventilatore BONECO Air Shower in un luogo asciutto.

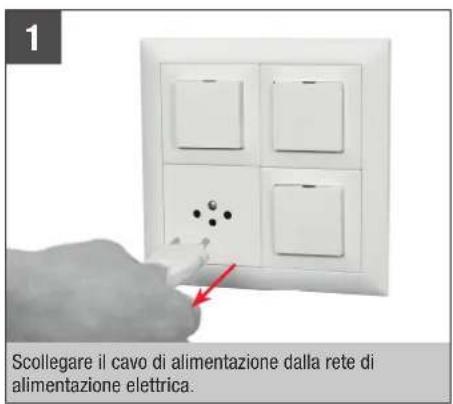

1 Scollegare il cavo di alimentazione dalla rete di alimentazione elettrica.

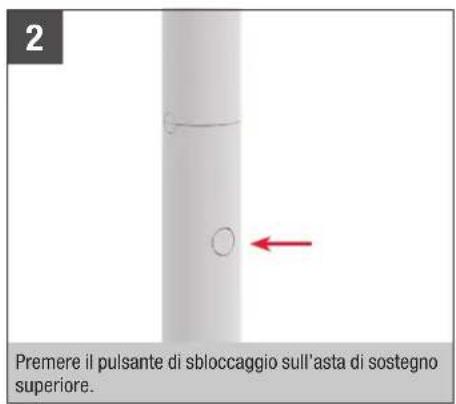

2 Premere il pulsante di sbloccaggio sull'asta di sostegno superiore.

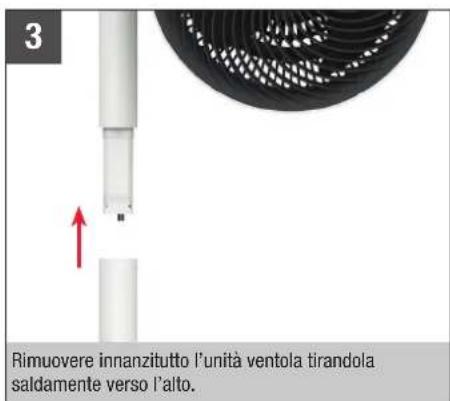

3 Rimuovere innanzitutto l'unità ventola tirandola saldamente verso l'alto.

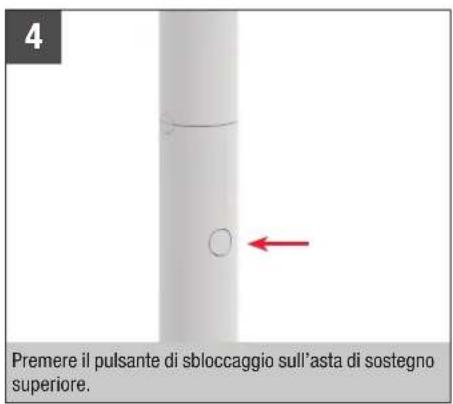

4 Premere il pulsante di sbloccaggio sull'asta di sostegno superiore.

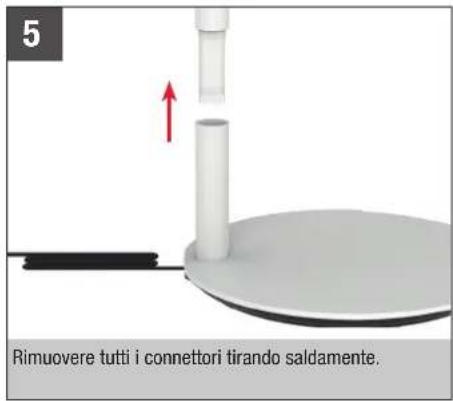

5 Rimuovere tutti i connettori tirando saldamente.
