F220 - 扇風機 BONECO - 無料のユーザーマニュアル

製品タイプ	据置型ファン
ブランド	Boneco
モデル	F220
寸法 (縦 × 横 × 高さ)	375 × 375 × 850 mm
重量	6.7 kg
電源	220-240 V ~ 50 Hz
消費電力	33 W (最大)
最大騒音レベル	58 dBA
最大風量	1260 m³/h
最大風速	3.9 m/s
風速段数	4 (0, I, II, III, IV)
向き調整	手動で270°傾斜可能
高さ調節	はい、サポートコラムの追加・取り外しによる（最大2本）
本体素材	プラスチック（取扱説明書による）
羽根の種類	掃除のための取り外し可能な羽根
主な機能	換気、空気循環、冷却
お手入れと掃除	乾いた布または湿った布；掃除のために羽根を取り外す
安全	掃除前にプラグを抜く；アルコールや刺激の強い洗剤は使用しない
交換部品	サポートコラム、換気ユニット、グリル、羽根
修理可能性	羽根とグリルの交換が可能；BONECOサポート
保証	販売店またはBONECOに問い合わせ

よくある質問 - F220 BONECO

Boneco F220のファン速度を調整する方法は？

出力調整ツマミを使用して、レベル0（停止）、I、II、III、IVを切り替えます。ツマミを回して希望の速度を選択してください。

ファンは傾けることができますか？

はい、換気ユニットは手動で270度傾けることができます。注意：360度の完全回転はできません。

ファンの高さを調整するには？

高さはサポートコラムを追加または取り外して変更します。コラムを強く引っ張って取り外します。安全のため、最大2本のサポートコラムを使用してください。

ファンの羽根を掃除するには？

機器のプラグを抜きます。ユニットを上に傾け、安全ネジを緩めて前面グリルを取り外します。中央のネジを緩め、羽根を取り外して湿った布で拭きます。逆の手順で組み立て直します。

サポートコラムなしでファンを使用できますか？

はい、換気ユニットはサポートコラムなし、または1本または2本のコラムを使用して、ご希望に応じて使用できます。

Boneco F220の最大騒音レベルは？

最大騒音レベルは58 dBAで、この出力のファンとしては比較的静かな動作です。

冬にファンを保管するには？

取り外し可能な部品（換気ユニット、コラム）を分解し、可能であれば元の梱包材に入れて保管します。乾燥した場所に保管してください。

ファンが動作しなくなった場合は？

まず電源コードが正しく接続され、コンセントが機能しているか確認してください。問題が解決しない場合は、BONECOカスタマーサービスまたは認定修理業者に連絡してください。

外部の調光器と一緒に使用できますか？

いいえ、内蔵の調整器のみを使用してください。外部調光器を使用するとモーターが損傷する可能性があります。

最大消費電力は？

最大消費電力は33ワット（レベルIV時）です。そのためエネルギー効率に優れています。

使用説明書 F220 BONECO

仕様*
型式 BONECO F220 - BONECO F230
電源電圧 220 - 240V ~ 50Hz
消費電力 33 W(最大レベル)
最大運転音 58 dBA(最大レベル)
風量 1260m	^3/h
風速 3.9m/秒
寸法(幅×奥行 ×BONECO)F220	375×375×850mm (コネクターピース1個付き)
	BONECO F230	375×375×1210mm (コネクターピース2個付き)
本体質量	BONECO F220	6.7kg
	BONECO F230	8.9kg

* 記載されている内容は予告なく変更されることがあります。

はじめに

ご購入のお客様へ

BONECO Air Shower ファンをお買い上げ頂きまして、誠にありがとうございます。この高性能ユニットは、お客様のニーズに合わせてシームレスに調整いただけます。出力レベルを「低」に設定いただくと、暑い日でも住まいに快適な風を送るこた、エアコンをご使用になられている場合には、パワフルなファンが部屋全体に冷気を行き渡らせ、均一な温度に保つことができます。

BONECO Air Shower ファンの開発で特に重視されたのが、ローメンテナンスと優れた耐久性です。独特なフォルムの羽根は最小限の電力でムラのない風を生み出し、環境にも配慮したものとなっています。BONECOAir Shower ファンはスタイリッシュなデザインを採用しており、お部屋の雰囲気に溶け込みますので、年間を通してお使いいただけます。

BONECO Air Shower ファンを末永くご愛用いただけることを願っております。

セット内容

B. O N ECOファンユ脱 着式コネクター ニット ピース

( F 2 2 0:×1 )

(F230 : ×2)

取扱説明書 安全上のご注意

外観と各部の名称

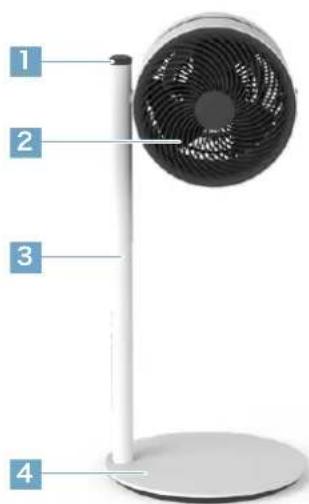

1 2 3 4

BONECO F220
Air Shower ファン

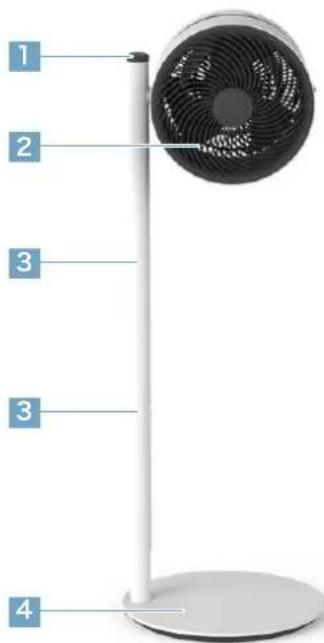

1 2 3 3 4

BONECO F230
Air Shower ファン

1 出カレギュレーター
2 ファンユ ニット
3 脱 着式コネクターピース
4 スタンドベース コード)

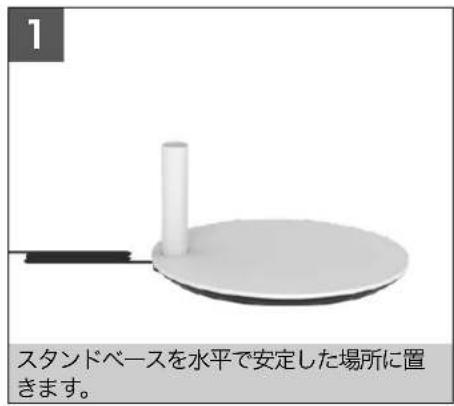

1 スタンドベースを水平で安定した場所に置きます。

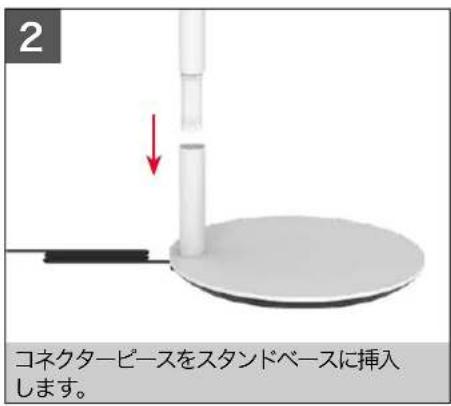

2 コネクターピースをスタンドベースに挿入します。

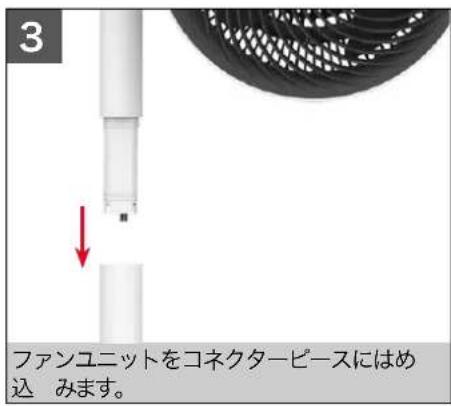

3 ファンユニットをコネクターピースにはめ 込 みます。

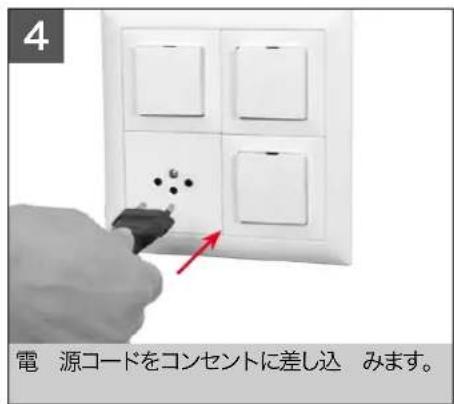

4 電源コードをコンセントに差し込みます。

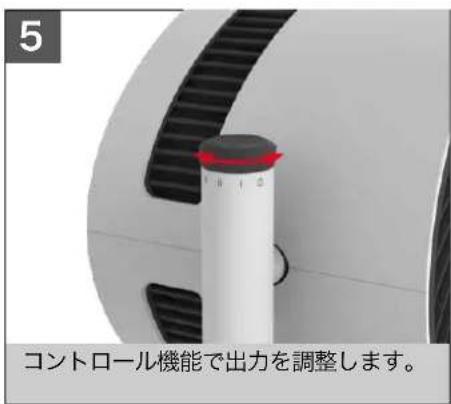

5 コントロール機能で出力を調整します。

BONECO F230には2個のコネクターピ 一スが付属しており、BONECO F220お よび BONECO F230 は1個 います。

ファンユニットは、1個のコースで使用できます。2個目のコースについては任意でお使いください。 用途に合わせて調整してください。

使い方

使い方

向きの調整

高さの調整

BONECO Air Shower ファンは、簡単にお ファンユニット は、手動で27電気部はさせるコネクタがに完全に組み

使いいただけるようなデザインを採用していできます。

込まれています。そのため、コネクターピース

ます。出力は、コントロール機能を使用して360°回転しまを追加したり、引き抜くだけで、高さをいつ

4段階調節が可能です (0, I, II, III, IV)。

ご注意ください。

でも簡単に調整できます。

安全上の理由から、一度に使用できるコ

ネクターピースの 数 は 最 大 2 個となっ

います。

BONECO Air Shower ファンは、大量空気を送風できる高性能なファンを装備しています。この機能を活用すれば、空気を特定の方向に導き、均一な室内環境を実現することができます。こちらに活用例をご紹介します。

エアコンを使用している場合

エアコンはさまざまな方法で温度を配分しています。BONECO Air Shower ファンを併用してエアコン方向に空気を送れば、図のように直接または間接的に空気を循環できるようになります。

夏場は特に、上層階が高温になることがをよくあります。パワフルな BONECO Air図Shower ファンを使用して一階から上層階に冷風を直接送ると、均一な温度を保つことができます。

BONECO Air Shower ファンを使用ば、効率の良い室内換気が可能になります。換気が不十分な場合には、外気を窓から直接室内に導くことができます。

天井が高い部屋の場合

県井が高い部屋でエアコンを使用していると、冷たい空気が下にたまり、暖かい空気が上にたまってしまいます。ボネコのエアシャワーファンを上に向ければ、心地よいエアシャワーを感じることができます。

BONECO Air Shower ファンのお手入れを始める前に、プラグをトから抜いてください!こオ電やケガにつながるおそれがあります!

お手入れの際にアルコール系の洗浄剤や腐食性のある洗浄剤を使用しないでください。

羽根のお手入れ

1. ファンユニットを上に向け、安全ネジを必 繩めますノ セ ン

怠ると、感

1. フロントグリルを反時計回りに少し回して取り外します。

ハウジングのお手入れ

BONECO Air Shower ファンは、ローメンテナンスで長い期間お使いいただけるような設計となっています。本製品は基本的に、乾燥した布で清掃することができます。

頑固な汚れがある場合は、湿った布でハウジングを掃除してください。少量の食器洗い用洗剤を水に加えます。

1. 安全ネジを時計回りに半分回して緩めます。

1. 羽根を取り外し、水を含ませた布で拭き取ります。

2. 逆の手順でユニットを再度取り付けます。

3. フロントグリル を安全ネジで固定します。その際、フロントグリルのが正しいか注意してください。

コネクターピースは脱着式であることに注意してください。ファンユニットを別の場所に移動させる場合には、取り外せる部品をすべて取り外し、それらの部品を目的の場所に運んでから、再度組み立ててください。

入っていたケースに梱包していただくと、 簡単かつ効率的に保管できます。 BONECO Air Shower ファンを湿気の少ない場所で保管してください。

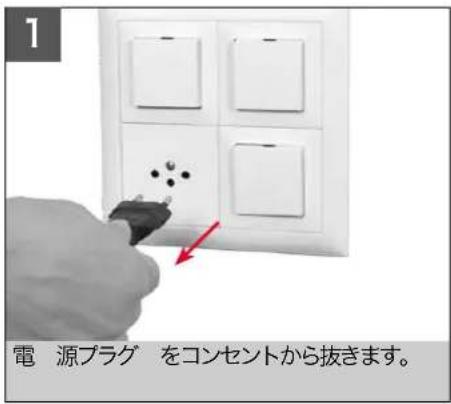

電源プラグをコンセントから抜きます。

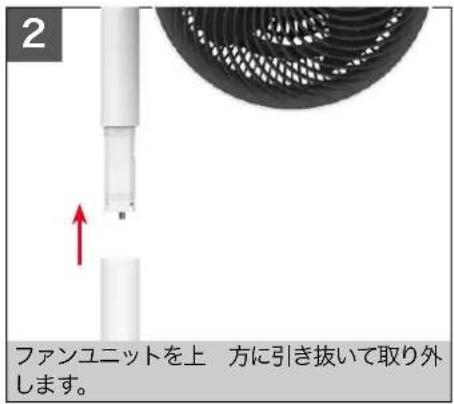

2 ファンユニットを上 方に引き抜いて取り外します。

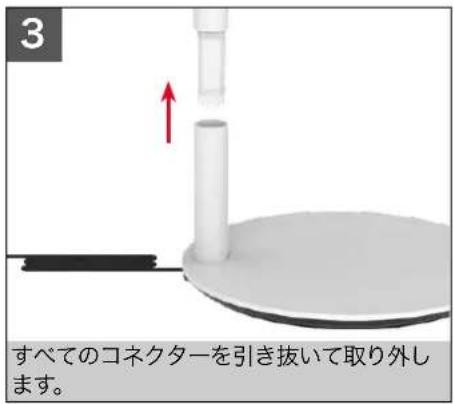

3 すべてのコネクターを引き抜いて取り外します。
