F220 - Ventilators BONECO - Bezmaksas lietošanas instrukcija

Produkta veids	Stāvošais ventilators
Zīmols	Boneco
Modelis	F220
Izmēri (G × P × A)	375 × 375 × 850 mm
Svars	6,7 kg
Barošana	220-240 V ~ 50 Hz
Elektroenerģijas patēriņš	33 W (max)
Maksimālais trokšņa līmenis	58 dBA
Maksimālā gaisa plūsma	1260 m³/h
Maksimālais gaisa ātrums	3,9 m/s
Ātrumu skaits	4 (0, I, II, III, IV)
Orientācija	Manuāli noliecams par 270°
Regulējams augstums	Jā, pievienojot vai noņemot atbalsta kolonnas (maks. 2)
Korpusa materiāls	Plastmasa (atbilstoši instrukcijai)
Lāpstiņu tips	Noņemamas lāpstiņas tīrīšanai
Galvenās funkcijas	Ventilācija, gaisa sajaukšana, atsvaidzināšana
Apkope un tīrīšana	Sauss vai mitrs audums; lāpstiņu noņemšana tīrīšanai
Drošība	Atvienot pirms tīrīšanas; neizmantot spirtu vai agresīvus līdzekļus
Pieejamas rezerves daļas	Atbalsta kolonnas, ventilācijas bloks, režģis, lāpstiņas
Remontējamība	Iespēja nomainīt lāpstiņas un režģus; BONECO atbalsts
Garantija	Sazinieties ar izplatītāju vai BONECO

Bieži uzdotie jautājumi - F220 BONECO

Kā regulēt Boneco F220 ventilatora ātrumu?

Izmantojiet jaudas regulatoru, lai pārslēgtos starp līmeņiem 0 (izslēgts), I, II, III un IV. Pagrieziet pogu, lai izvēlētos vēlamo ātrumu.

Vai ventilatoru var noliekt?

Jā, ventilācijas bloku var manuāli noliekt par 270 grādiem. Ņemiet vērā, ka tas neveic pilnu 360 grādu rotāciju.

Kā regulēt ventilatora augstumu?

Augstumu maina, pievienojot vai noņemot atbalsta kolonnas. Spēcīgi velciet kolonnu, lai to noņemtu. Drošības apsvērumu dēļ izmantojiet ne vairāk kā divas atbalsta kolonnas.

Kā tīrīt ventilatora lāpstiņas?

Atvienojiet ierīci. Nolieciet bloku uz augšu, atskrūvējiet drošības skrūvi un noņemiet priekšējo režģi. Atskrūvējiet centrālo skrūvi, noņemiet lāpstiņas un notīriet tās ar mitru drānu. Salieciet atpakaļ pretējā secībā.

Vai var izmantot ventilatoru bez atbalsta kolonnas?

Jā, ventilācijas bloku var izmantot bez atbalsta kolonnas, vai ar vienu vai divām kolonnām atkarībā no jūsu vajadzībām.

Kāds ir Boneco F220 maksimālais trokšņa līmenis?

Maksimālais trokšņa līmenis ir 58 dBA, kas atbilst salīdzinoši klusai darbībai šādas jaudas ventilatoram.

Kā uzglabāt ventilatoru ziemā?

Izņemiet noņemamās daļas (ventilācijas bloku, kolonnas) un, ja iespējams, glabājiet tās oriģinālajā iepakojumā. Uzglabājiet ierīci sausā vietā.

Ko darīt, ja ventilators vairs nedarbojas?

Vispirms pārbaudiet, vai strāvas vads ir pareizi pievienots un vai kontaktligzda darbojas. Ja problēma joprojām pastāv, sazinieties ar BONECO klientu apkalpošanas dienestu vai pilnvarotu remontētāju.

Vai ventilatoru var izmantot ar ārēju regulatoru?

Nē, ir paredzēts tikai iebūvētais regulators. Ārēja regulatora izmantošana var sabojāt motoru.

Kāds ir maksimālais elektroenerģijas patēriņš?

Maksimālais elektroenerģijas patēriņš ir 33 vati (IV līmenī). Tas padara to energoefektīvu.

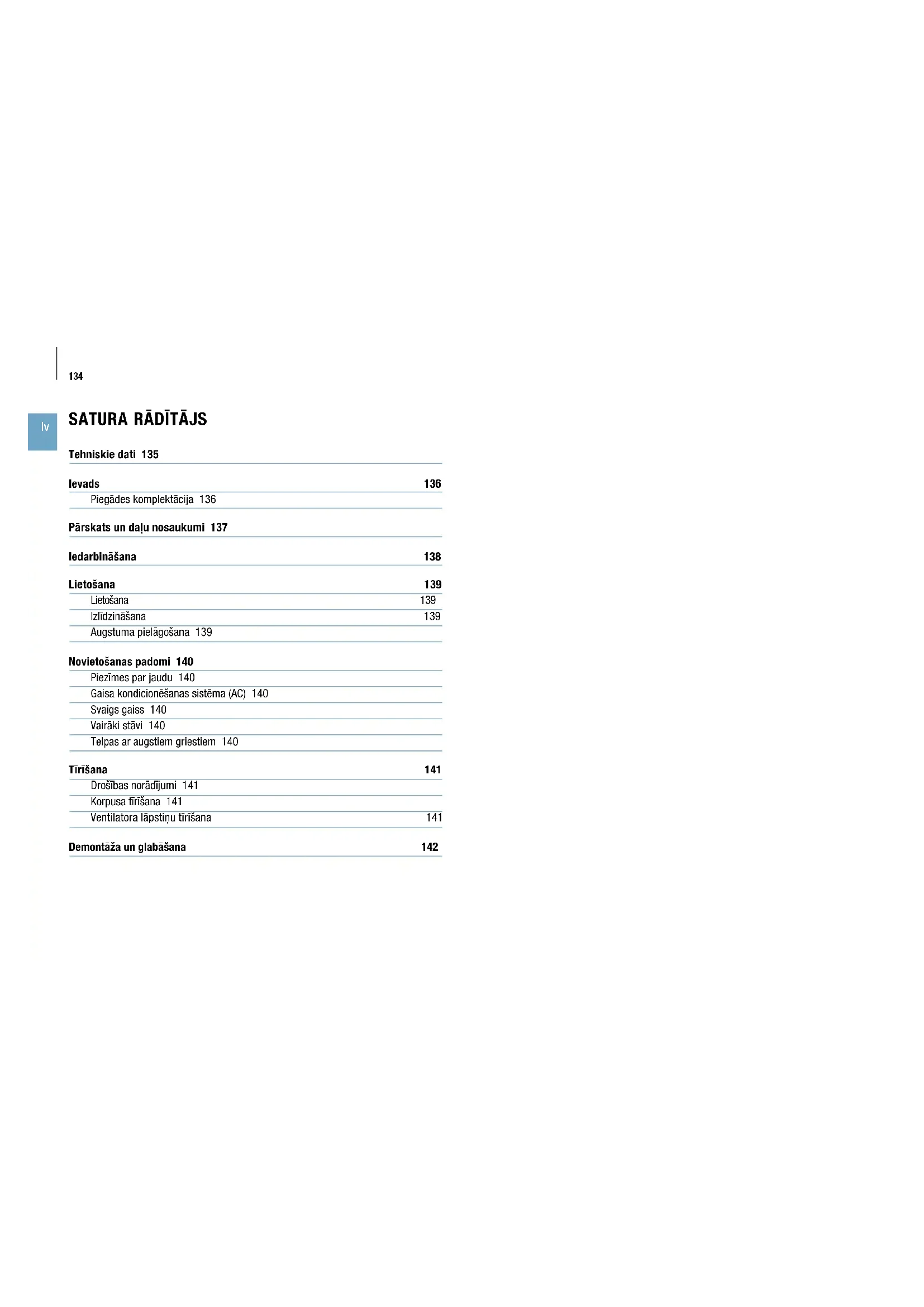

LIETOŠANAS INSTRUKCIJA F220 BONECO

Piegādes komplektācija 136

Pārskats un daļu nosaukumi 137

ledarbināšana 138

Lietošana 139

Lietošana 139

Izlīdzināšana 139

Augstuma pielāgošana 139

Novietošanas padomi 140

Drošības norādījumi 141

Korpusa tirišana 141

Ventilatora lāpstīņu tīrīšana 141

Demontāža un glabāšana 142

TEHNISKIE DATI

Tehniskie dati*

Modelis BONECO F220 – BONECO F230
Tikla barošanas bloka spriegums	220–240V ~ 50Hz
Energijas patērinš 33 W (maks. limenis)
Darbības troksnis 58 dBA (maks. limenis)
Gaisa plūsma 1260 m	^3/h
Gaisa plūsmas ātrums 3,9 m/s
Izmēri GxPxA	BONECO F220	375 × 375 × 850 mm (ar vienu savienotājdaļu)
	BONECO F230	375 × 375 × 1210 mm (ar divām savienotājdaļam)
Tukšas ierīces svars	BONECO F220 6,7 kg
	BONECO F230 8,9kg

* lespējamas izmaiņas

IEVADS

CIEN. KLIENT!

Apsveicam ar ventilatora BONECO Air Shower iegādi! Šī augstražigā ierīce nevainojami pielāgojas jūsu vajadzībām. Ja ierīce ir regulēta viszemākajā jaudas līmenī, tā mājās nodrošina patikamu vēsmu karstās dienās. Ja izmantojat gaisa kondicionēšanas sistēmu, ierīces jaudigais ventilators izkliedē gaisu visā telpā, nodrošinot vienmērīgu temperatūru.

Ventilatora BONECO Air Shower izstrādē galveno uzmanību veltījām vienkāršai apkopei un izturībai. Ventilatora lāpstīņu unikala forma rada vienmērigu gaisa plūsmu ar minimālu energijas patēriņu, kas saudzē apkārtējo vidi. Elegantais dizains harmonē ar jebkuru iekārtojuma stilu, lai ventilatoru BONECO Air Shower varētu lietot visa gada garumā.

Ceram, ka izbaudisiet jaunā ventilatora BONECO Air Shower piedāvātās priekšrocības!

PIEGĀDES KOMPLEKTĀCIJA

Rokasgrāmata Drošības norādījumi

2 levietojiet savienotājdalu pamatnē.

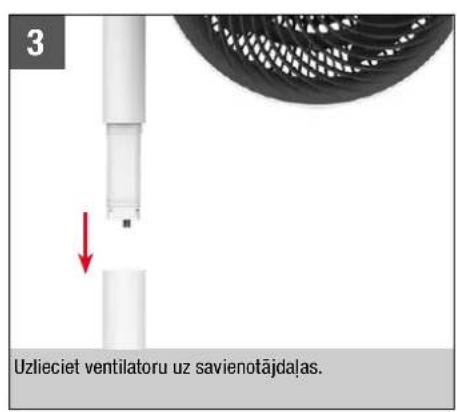

3 Uzlieciet ventilatoru uz savienotājdaļas.

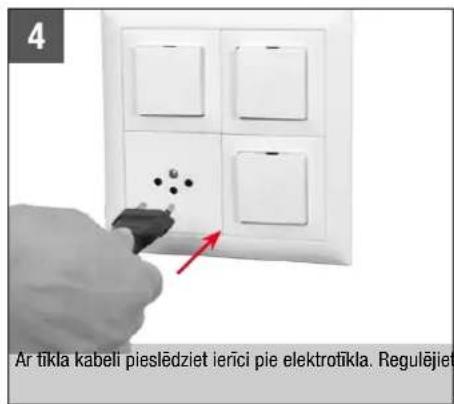

4 Ar tikla kabeli pieslëdziet ieriči pie elektrofikla. Regulëjiet

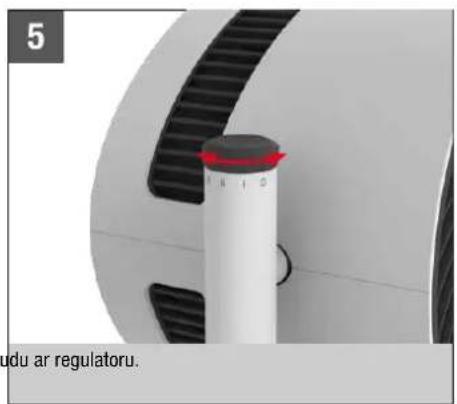

5 du ar regulatoru.

BONECO F230 atškiras no BONECO F220 tikai ar papildu savienotājdalu.
i Ventilatoru varat izmantot ar vienu savienotajdaļu, ar divām savienotajdaļam vai vispār bez savienotajdaļām. Varat to pielāgot savām vajadzībām.

LIETOŠANA

LIETOŠANA

Visi ventilatori BONECO Air Shower ir konstruēti tā, lai tos būtu vienkārši lietot. Jaudu var regulēt četros limenos, izmantojot vienu regulatoru: 0 > I > II > III > IV.

IZLĪDZINĀŠANA

Ventilatoru var manuāli sasvērt 270 grādu lenkī.

Ventilatoru nevar pilnibā pagriezt par 360 grādiem.

AUGSTUMA PIELĀGOŠANA

Visi elektriskie komponenti ir pilnībā iebūvēti savienotājā. Tādējādi varat jebkurā laikā pielāgot augstumu, uzliekot savienotājdaļas vai noņemot tās ar strauju kustību.

Drošības apsvērumu dē| vienlaikus var izmantot ne vairāk kā divas savienotājdaļas.

Visi ventilatori BONECO Air Shower ir aprikoti ar augstražigu ventilatoru, kas spēj pārvietot lielas gaisa masas. Šīs funkcijas izmantošana: virziet gaisa plūsmu noteiktā virzienā, lai iegūtu telpā vienmērīgu mikroklimatu. Tālāk piemēros ir parādīts, kā to izdarīt.

GAISA KONDICIONEŠANAS SISTEMA (AC)

Gaisa kondicionētājs izlīdzina temperatūru dažādos veidos. Izmantojiet ventilatoru BONECO Air Shower, lai silto gaisu pārvietotu gaisa kondicionēšanas sistēmas virzienā. To var paveikt tieši vai netieši, izmantojot gaisa cirkulāciju, kā ir parādīts šajā attēlā.

Ventilators BONECO Air Shower palīdz panākt labāku iekštelpu ventilāciju. Ja nav izveidota škērsvēdināšana, virziet svaigo gaisu no loga tieši vajadzīgajā telpā.

Vasarā augšējos stāvos var klūt karsti un smacīgi. Jaudīgais ventilators BONECO Air Shower virza vēso gaisu no apakšējā stāva uz pārējiem stāviem, lai panāktu vienmērīgu temperatūru.

Ja telpās ar augstiem griestiem darbojas gaisa kondicionēšana, aukstais gaiss uzkräjas gridas limenī, bet siltais gaiss celas pie griestiem. Vērsiet BONECO ventilatoru tieši augšup, radot patikamu gaisa dušas sajūtu.

Pirms tirišanas vienmēr atvienojiet ventilatoru BONECO Air Shower no elektrotikla! Ja šo nosacijumu neievēro, var saņemt elektotriecienu un gūt nāvejošu traumu!

Netiriet ierici ar spirtu saturošiem vai kodigiem tirišanas līdzekliem.

KORPUSA TİRİŞANA

Visi ventilatori BONECO Air Shower ir konstrueti tā, ka to apkope ir vienkārša pat pēc gadiem ilgas izmantošanas. Lielākoties ierīci var tīrīt ar sausu drānu.

Ja ir radušies grūti notīrāmi netīrumi, tīriet korpusu ar mitru drānu. Ūdenim pievienojiet nelielu daudzumu trauku mazgāšanas līdzekļa.

VENTILATORA LÄPSTINU TİRİŞANA

1. Sasveriet ventilatoru augšup un atskrūvējiet drošības skrūvi.

1. Nonemiet priekšejo režgi, nedaudz pagriežot to pre- tēji pulksteņrādītāju kustības virzienam.

1. Atskrūvējiet vidū esošo drošības skrūvi pulksteņrādītāju kustības virzienā.

1. Nonemiet ventilatora lapstinas un notiriet tās ar mitru drānu.

2. Montējiet ventilatora daļas, veicot darbības pretējā secībā.

3. Piestipriniet priekšejo režgi ar drošibas skruvi. Skru- vēšanas laikā pievērsiet uzmanību skruves stāvok- lim uz priekšējā režga.

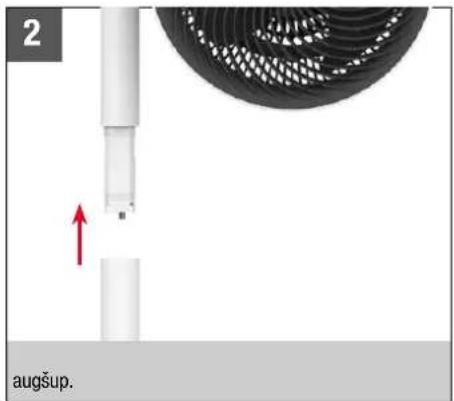

Lüdzu, nemiet vērā, ka nonemamie savienotāja elementi ir izjaucami. Pārvietojet ierīci uz citu atrašanās vietu, izjauciet to, pārvietojiet atseviškās daļas uz vajadzīgo atrašanās vietu un atkal samontējiet ierīci.

Visvienkāršāk un vispraktiskāk ierīci ir glabāt oriģinālajā iepakojumā. Glabājiet BONECO Air Shower ventilatoru sausā vietā.

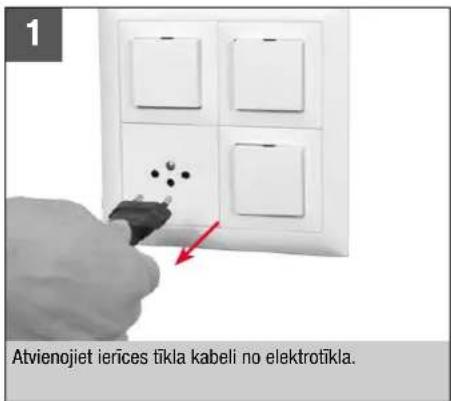

1 Atvienojet ierīces tīkla kabeli no elektrotīkla.
