F220 - Ventilátor BONECO - Bezplatný návod na obsluhu

Typ produktu	Stojanový ventilátor
Značka	Boneco
Model	F220
Rozmery (D × Š × V)	375 × 375 × 850 mm
Hmotnosť	6,7 kg
Napájanie	220-240 V ~ 50 Hz
Spotreba elektrickej energie	33 W (max)
Maximálna hladina hluku	58 dBA
Maximálny prietok vzduchu	1260 m³/h
Maximálna rýchlosť vzduchu	3,9 m/s
Počet rýchlostí	4 (0, I, II, III, IV)
Orientácia	Manuálne naklápanie o 270°
Nastaviteľná výška	Áno, pridaním alebo odobratím podporných stĺpikov (max 2)
Materiál krytu	Plast (podľa návodu)
Typ lopatiek	Odnímateľné lopatky na čistenie
Hlavné funkcie	Vetranie, miešanie vzduchu, ochladzovanie
Údržba a čistenie	Suchá alebo mokrá handrička; demontáž lopatiek na čistenie
Bezpečnosť	Odpojiť pred čistením; nepoužívať alkohol ani agresívne prostriedky
Dostupné náhradné diely	Podporné stĺpiky, ventilačná jednotka, mriežka, lopatky
Opraviteľnosť	Možnosť výmeny lopatiek a mriežok; asistencia BONECO
Záruka	Informujte sa u predajcu alebo BONECO

Často kladené otázky - F220 BONECO

Ako nastaviť rýchlosť ventilátora Boneco F220?

Použite regulátor výkonu na prepínanie medzi úrovňami 0 (vypnuté), I, II, III a IV. Otočením gombíka zvoľte požadovanú rýchlosť.

Môže byť ventilátor naklonený?

Áno, ventilačná jednotka môže byť manuálne naklonená o 270 stupňov. Pozor, nevykonáva úplnú rotáciu o 360 stupňov.

Ako nastaviť výšku ventilátora?

Výška sa mení pridaním alebo odobratím podporných stĺpikov. Silno potiahnite stĺpik, aby ste ho odstránili. Z bezpečnostných dôvodov používajte maximálne dva podporné stĺpiky.

Ako čistiť lopatky ventilátora?

Odpojte spotrebič. Nakloňte jednotku nahor, uvoľnite bezpečnostnú skrutku a odstráňte prednú mriežku. Uvoľnite strednú skrutku, vyberte lopatky a vyčistite ich vlhkou handričkou. Zložte v opačnom poradí.

Môže sa ventilátor používať bez podporného stĺpika?

Áno, ventilačnú jednotku možno používať bez podporného stĺpika, alebo s jedným či dvoma stĺpikmi podľa vašich potrieb.

Aká je maximálna hladina hluku Boneco F220?

Maximálna hladina hluku je 58 dBA, čo zodpovedá relatívne tichej prevádzke pre ventilátor tohto výkonu.

Ako uskladniť ventilátor v zime?

Demontujte odnímateľné časti (ventilačná jednotka, stĺpiky) a ak je to možné, uschovajte ich v pôvodnom obale. Spotrebič skladujte na suchom mieste.

Čo robiť, ak ventilátor prestane fungovať?

Najprv skontrolujte, či je sieťový kábel správne zapojený a či zásuvka funguje. Ak problém pretrváva, kontaktujte zákaznícky servis BONECO alebo autorizovaného opravára.

Môže sa ventilátor používať s externým regulátorom?

Nie, je určený iba vstavaný regulátor. Použitie externého regulátora by mohlo poškodiť motor.

Aká je maximálna spotreba elektrickej energie?

Maximálna spotreba elektrickej energie je 33 Wattov (na úrovni IV). To ho robí energeticky úsporným.

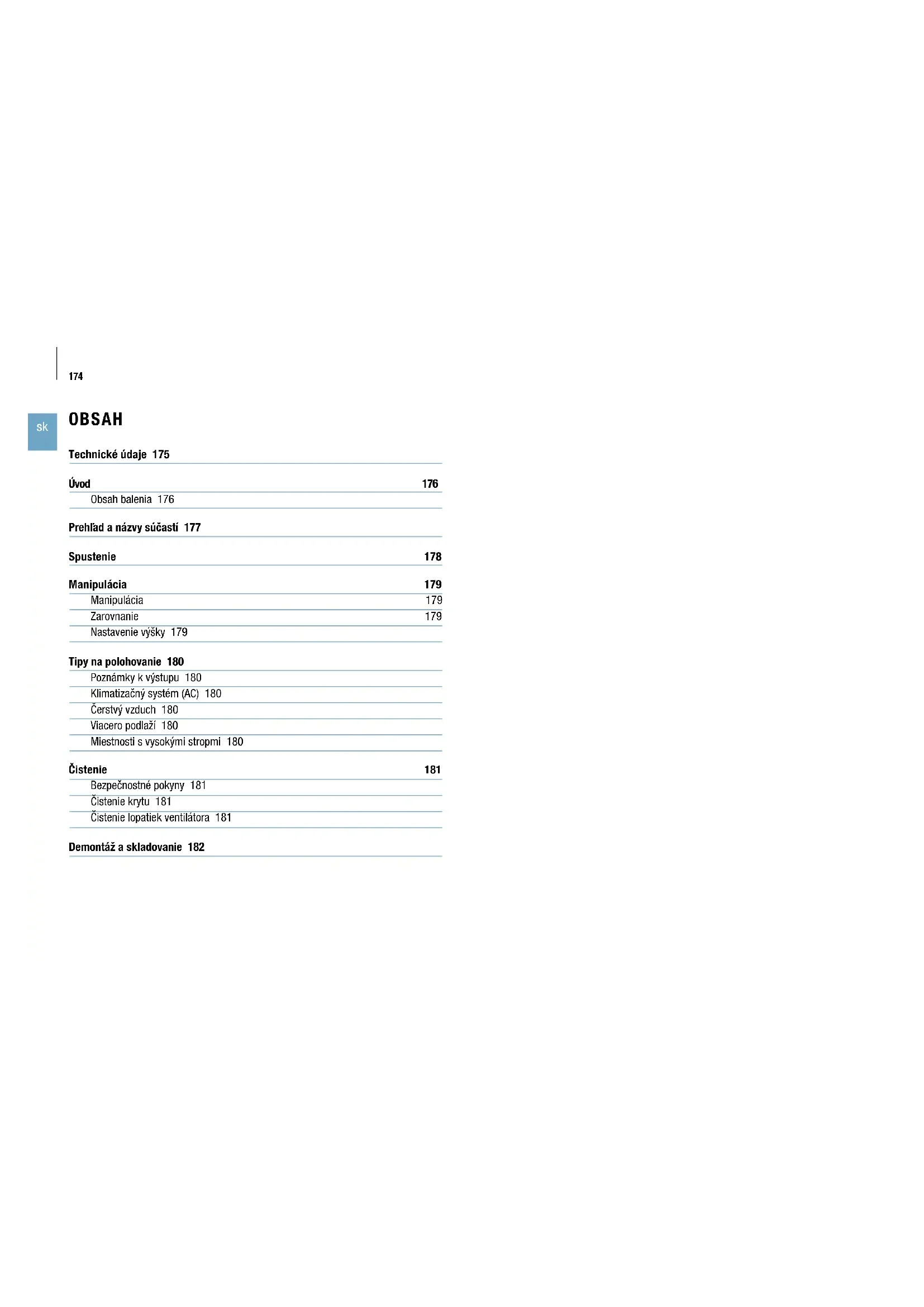

NÁVOD NA OBSLUHU F220 BONECO

2 Zastrčte do základny konektor.

Prehlad a názvy súčasti 177

Spustenie 178

Manipulácia 179

Manipulácia 179

Zarovnanie 179

Nastavenie výšky 179

Tipy na polohovanie 180

Klimatizačný systém (AC) 180

Čerstvý vzduch 180

Viacero podlaží 180

Miestnosti s vysokými stropmi 180

Čistenie 181

Čistenie lopatiek ventilátora 181

Demontáž a skladovanie 182

TECHNICKÉ ÚDAJE

Technické údaje*

Model BONECO F220 – BONECO F230

Napájacie napätie 220–240V ~ 50Hz

Príkon 33 W (max. úroveň)

Prevádzková hlučnost 58 dBA (max. úroveň)

Prietok vzduchu 1 260 m

^3/h

Rýchlosť vzduchu 3,9 m/s

Rozmery D × Š × V	BONECO F220	375 × 375 × 850 mm (s jedným konektorom)
	BONECO F230	375 × 375 × 1 210 mm (s dvoma konektormi)
Hmotnosť (bez náplne)	BONECO F220 6,7 kg
	BONECO F230 8,9kg

* Podlieha zmenám

ÚVOD

VÁŽENÝ ZÁKAZNÍK,

Blahoželárne vám ku kúpe ventilátora BONECO Air Shower. Tieto vysoko výkonné jednotky sa bez problémov prispôsobia vašim potrebám. Pri nastavených nižších úrovniach výkonu zabezpečia vo vašom domove prijemný vánok počas horúcich dní. Ak však použijete klimatizačný systém, výkonný ventilátor jednotky rozptýli vzduch v miestnosti na zaistenie rovnomernej teploty.

Pri vývoji ventilátorov BONECO Air Shower sme kládlí hlavný dôraz na nízku údržbu a trvanlivost. Jedinečne tvarované lopatky ventilátora vytvárajú rovnomerný prietok vzduchu využitím minimálnej energie, čo tiež prispieva k ochrane životného prostredia. Elegantný dizajn sa hodí do akéhokolvek prostredia, także ventilátor BONECO Air Shower môžete používať počas celého roka.

Základňa so sietovým káblom

2 Vložte konektor do základne.

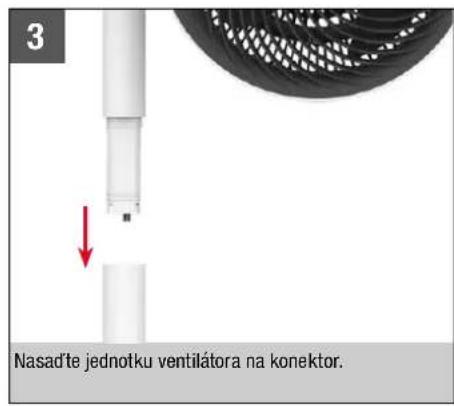

3 Nasad'te jednotku ventilátora na konektor.

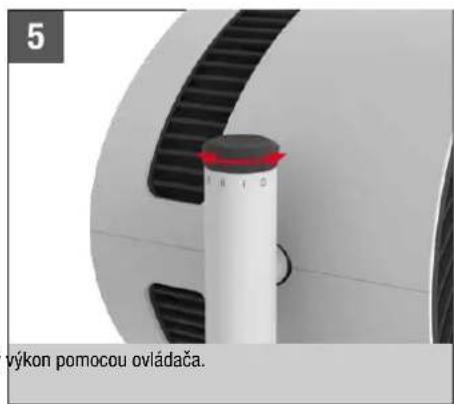

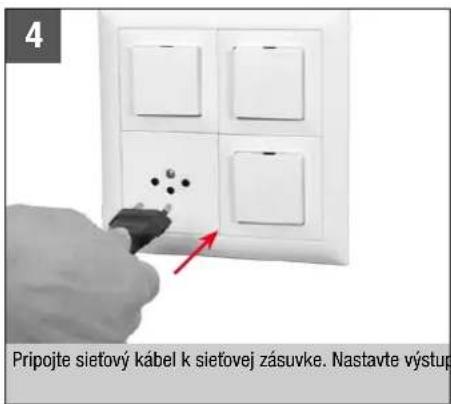

4 Pripojte sietový kabel k siefovej zásuvke. Nastavte výstup

BONECO F220 a BONECO F230 sa lišia len tým, že BONECO F230 obsahuje druhý konektor.
Jednotku ventilátora môžete použit's jedným konektorom, s druhým konektorom alebo bez konektorov. Môže byť prispôsobený vašim potrebám.

MANIPULÁCIA

MANIPULÁCIA

Všetky ventilátory BONECO Air Shower sú navrhnuté na jednoduchú manipuláciu. Výstupný výkon sa dá nastavit na štyri úrovne použitím jedného ovládača: 0 > I > II > III > IV

ZAROVNANIE

Jednotka ventilátora sa dá manuálne naklonit do uhla 270 stupňov.

Jednotka ventilátora sa neotáča o plných 360 stupňov.

NASTAVENIE VÝŠKY

Všetky elektrické komponenty sú úplne integrované v konektore. Vdaka tomu môžete výšku kedykolvek nastavit tak, že pridáte konektory alebo ich vytiahnete ráznym potiahnutím.

Z bezpečnostných dôvodov je možné použit naraz maximálne dva konektory.

Všetky ventilátory BONECO Air Shower sú vybavené vysokovýkonným ventilátorom, ktorý dokáže ventilovať velké množstvo vzduchu. Využitie tejto funkcie: Na dosiahnutie rovnomernej klímy v miestnosti ventilujte vzduch špecifickým smerom. Spôsoby, ako to dosiahnete, sú uvedené v nasledujúcich prikladoch.

KLIMATIZAČNÝ SYSTÉM (AC)

Klimatizácia rozptyluje teplotu rôznymi spôsobmi. Použite ventilátor BONECO Air Shower na presunutie teplého vzduchu smerom ku klimatizačnému systému. Dá sa to urobiť priamo alebo nepriamo prostredníctvom cirkulácie vzduchu tak, ako je znázornené na tomto obrázku.

Ventilátor BONECO Air Shower pomáha zabezpečit lepšie vetranie interiéru. Ak nie je zabezpečená krížová ventilácia, privádzajte čerstvý vzduch priamo z okna do požadovanej miestnosti.

V letných mesiacoch môže byť na vrchných podlažiach horúco a dusno. Výkonný ventilátor BONECO Air Shower nasmeruje ochladený vzduch z prízemia na vyššie podlažia, čím sa dosiahne rovnomerná teplota.

V klimatizovaných miestnostiach s vysokými stropmi sa studený vzduch kumuluje pri podlahe a teplý vzduch stúpa k stropu. Natočte ventilátor BONECO priamo nahor na docielenie efektu vzduchovej sprchy.

Pred začatím čistenia vždy odpojte ventilátor BONECO Air Shower od sietového napájania! V opačnom prípade môže dôjsť k zásahu elektrickým prúdom a smrtelnému zraneniu!

Všetky ventilátory BONECO Air Shower sú navrhnuté na prevádzku s nízkou údržbou, dokonca aj po mnoħoročnom používaní. Vo väčšine prípadov stačí na čistenie suchá handrička.

V prípade odolnej špiny použite na čistenie krytu navlhčenú handričku. Pridajte do vody malé množstvo prostriedku na umývanie riadu.

ČISTENIE LOPATIEK VENTILÁTORA

1. Nakloňte jednotku ventilátora smerom nahor a po- volte poistnú skrutku.

1. Odstráňte prednú mriežku miernym otočením proti smeru hodinových ručičiek.

1. Odstráňte lopatky ventilátora a vyčistite ich vlhkou handričkou.

2. Namontujte jednotku späť, pričom postupujte v opačnom poradi.

3. Upevnite prednú mriežku použitím poistnej skrutky. Dávajte pritom pozor na správne umiestnenie skrutky na prednej mriežke.

Vezmite na vedomie, že odpojitelné spojovacie diely sú odpojitelné. Ked jednotku presúvate na nové miesto, rozmontujte ju na odpojitelné diely, jednotlivé diely preneste na žiadané miesto a potom ich zmontujte.

Skladovanie je najjednoduchšie a najefektivnejšie, ak použivate pôvodné balenie. Ventilátor BONECO Air Shower skladujte na suchom mieste.

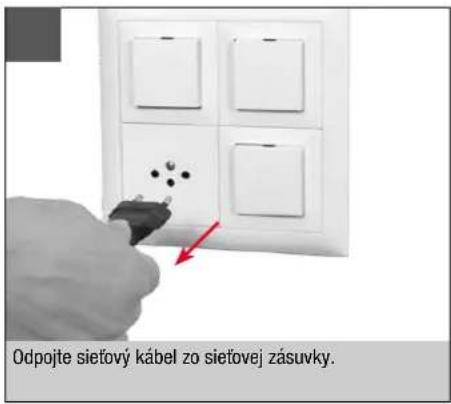

Odpojte sietový kabel zo sietovej zásuvky.

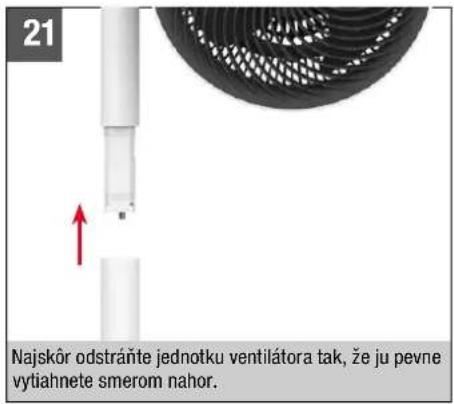

21 Najskôr odstránte jednotku ventilátora tak, že ju pevne vytiahnete smerom nahor.

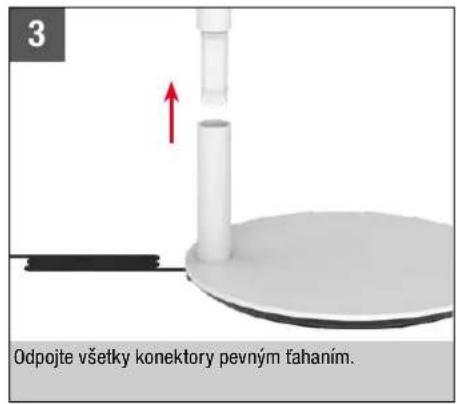

3 Odpojte všetky konektory pevným fahaním.
