F220 - Ventilator BONECO - Kostenlose Bedienungsanleitung

Produkttyp	Standventilator
Marke	Boneco
Modell	F220
Abmessungen (L × B × H)	375 × 375 × 850 mm
Gewicht	6,7 kg
Stromversorgung	220-240 V ~ 50 Hz
Stromverbrauch	33 W (max)
Maximaler Schallpegel	58 dBA
Maximaler Luftstrom	1260 m³/h
Maximale Luftgeschwindigkeit	3,9 m/s
Anzahl der Geschwindigkeitsstufen	4 (0, I, II, III, IV)
Ausrichtung	Manuell um 270° neigbar
Verstellbare Höhe	Ja, durch Hinzufügen oder Entfernen von Stützsäulen (max. 2)
Gehäusematerial	Kunststoff (laut Anleitung)
Flügeltyp	Abnehmbare Flügel zur Reinigung
Hauptfunktionen	Lüftung, Luftumwälzung, Kühlung
Wartung und Reinigung	Trockenes oder feuchtes Tuch; Demontage der Flügel zur Reinigung
Sicherheit	Vor der Reinigung Netzstecker ziehen; keinen Alkohol oder aggressive Produkte verwenden
Ersatzteile verfügbar	Stützsäulen, Lüftereinheit, Gitter, Flügel
Reparierbarkeit	Möglichkeit zum Austausch der Flügel und Gitter; BONECO-Unterstützung
Garantie	Händler oder BONECO konsultieren

Häufig gestellte Fragen - F220 BONECO

Wie stelle ich die Geschwindigkeit des Boneco F220 Ventilators ein?

Verwenden Sie den Leistungsregler, um zwischen den Stufen 0 (Aus), I, II, III und IV zu wechseln. Drehen Sie den Knopf, um die gewünschte Geschwindigkeit auszuwählen.

Kann der Ventilator geneigt werden?

Ja, die Lüftereinheit kann manuell um 270 Grad geneigt werden. Beachten Sie, dass sie keine vollständige 360-Grad-Drehung ausführt.

Wie stelle ich die Höhe des Ventilators ein?

Die Höhe wird durch Hinzufügen oder Entfernen von Stützsäulen verändert. Ziehen Sie kräftig an der Säule, um sie zu entfernen. Verwenden Sie aus Sicherheitsgründen maximal zwei Stützsäulen.

Wie reinige ich die Ventilatorflügel?

Ziehen Sie den Netzstecker. Neigen Sie die Einheit nach oben, lösen Sie die Sicherheitsschraube und entfernen Sie das Frontgitter. Lösen Sie die mittlere Schraube, nehmen Sie die Flügel ab und reinigen Sie sie mit einem feuchten Tuch. Bauen Sie in umgekehrter Reihenfolge wieder zusammen.

Kann der Ventilator ohne Stützsäule verwendet werden?

Ja, die Lüftereinheit kann ohne Stützsäule oder mit einer oder zwei Säulen je nach Bedarf verwendet werden.

Was ist der maximale Geräuschpegel des Boneco F220?

Der maximale Schallpegel beträgt 58 dBA, was für einen Ventilator dieser Leistung einen relativ leisen Betrieb darstellt.

Wie lagere ich den Ventilator im Winter?

Demonteren Sie die abnehmbaren Teile (Lüftereinheit, Säulen) und bewahren Sie diese nach Möglichkeit in der Originalverpackung auf. Lagern Sie das Gerät an einem trockenen Ort.

Was tun, wenn der Ventilator nicht mehr funktioniert?

Überprüfen Sie zunächst, ob das Netzkabel richtig eingesteckt ist und die Steckdose funktioniert. Wenn das Problem weiterhin besteht, wenden Sie sich an den BONECO-Kundendienst oder einen autorisierten Reparaturdienst.

Kann der Ventilator mit einem externen Dimmer verwendet werden?

Nein, nur der eingebaute Regler ist vorgesehen. Die Verwendung eines externen Dimmers könnte den Motor beschädigen.

Was ist der maximale Stromverbrauch?

Der maximale Stromverbrauch beträgt 33 Watt (Stufe IV). Das macht ihn energieeffizient.

BEDIENUNGSANLEITUNG F220 BONECO

Gebrauchsanweisung 3

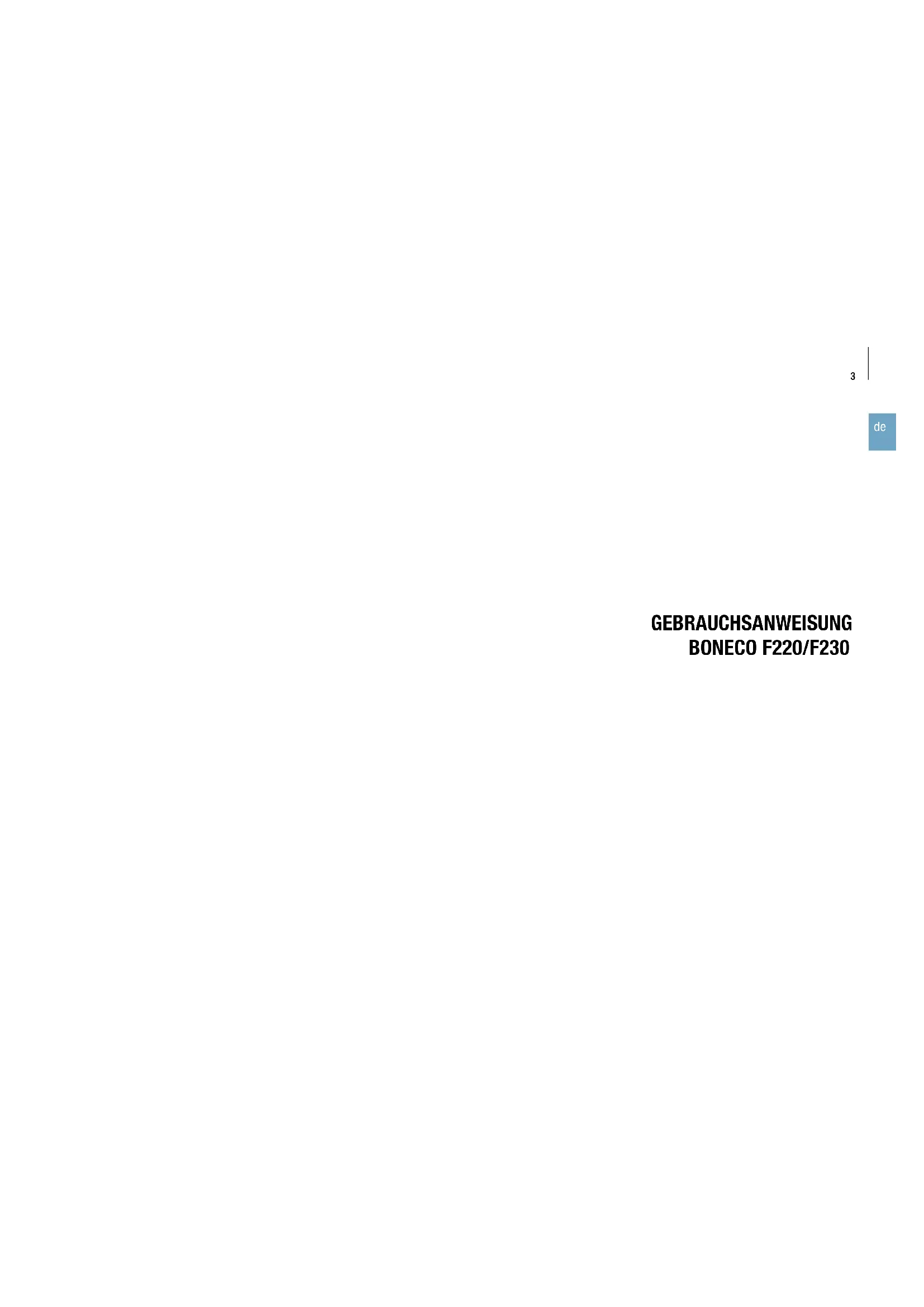

GEBRAUCHSANWEISUNG BONECO F220/F230

INHALTSVERZEICHNIS

Technische Daten 5

Einleitung 6

Lieferumfang 6

Übersicht und Benennung der Teile 7

Inbetriebnahme 8

Bedienung 9

Bedienung 9

Ausrichtung 9

Höhe anpassen 9

Tipps zur Positionierung 10

Hinweise zur Leistung 10

Klimaanlage 10

Frischluft 10

Mehrere Stockwerke 10

Hohe Räume 10

Reinigung 11

Sicherheitshinweise 11

Gehäuse reinigen 11

Lüfterflügel reinigen 11

Demontage und Aufbewahrung 12

TECHNISCHE DATEN

Technische Daten*

Typ BONECO F220 – BONECO F230

Netzspannung 220–240V ~ 50Hz

Leistungsaufnahme 33 W (max. Stufe)

Betriebsgeräusch 58 dBA (max. Stufe)

Luftstrom 1260 m

^3/h

Luftgeschwindigkeit 3.9 m/sec

Abmessungen L×B×H	BONECO F220	375 × 375 × 850 mm (mit einem Verbindungsstück)
	BONECO F230	375 × 375 × 1210 mm (mit zwei Verbindungsstücken)
Leergewicht	BONECO F220 6,7 kg
	BONECO F230 8,9kg

* Änderungen vorbehalten

EINLEITUNG

GESCHÄTZTER KUNDE

Wir gratulieren Ihnen zum Kauf eines BONECO Air Shower Ventilators. Diese leistungsfähigen Geräte passen sich nahtlos an Ihre Bedürfnisse an. An heissen Tagen sorgen sie auf den unteren Leistungsstufen für eine angenehme Brise in Ihrem Heim. Wenn Sie hingegen eine Klimaanlage einsetzen, verteilt das kraftvolle Gebläse die Luft im ganzen Raum, um eine gleichmässige Temperatur zu gewährleisten.

Bei der Entwicklung des BONECO Air Shower Ventila tors standen der wartungsarme Betrieb und die Langlebigkeit im Vordergrund. Die einzigartig geformten Lüfterflügel erzeugen einen gleichmässigen Luftstrom bei minimalem Energiebedarf, was auch der Umwelt zugutekommt. Das elegante Design harmoniert ausserdem mit jedem Wohnstil, sodass Sie Ihren BONECO Air Shower Ventilator das ganze Jahr über einsetzen können.

Wir wünschen Ihnen viel Freude mit Ihrem neuen BONECO Air Shower Ventilator!

LIEFERUMFANG

BONECO Lüftereinheit

Trennbares Verbindungsstück (F220: 1×/ F230: 2 ×)

Standfuss mit Netzkabel

Anleitung Sicherheitshinweise

ÜBERSICHT UND BENENNUNG DER TEILE

1 2 3 4

BONECO F220
Air Shower Ventilator

1 2 3 3 4

BONECO F230
Air Shower Ventilator

1 Leistungsregler
2 Lüftereinheit
3 Trennbares Verbindungsstück
4 Standfuss mit Netzkabel

INBETRIEBNAHME

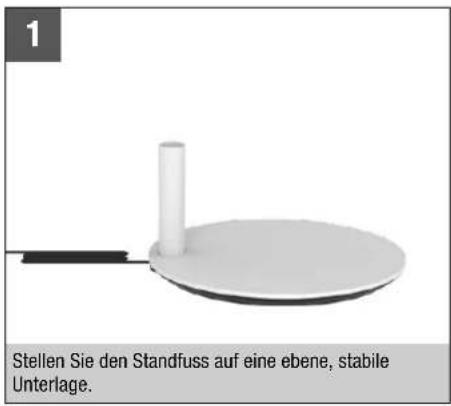

1 Stellen Sie den Standfuss auf eine ebene, stabile Unterlage.

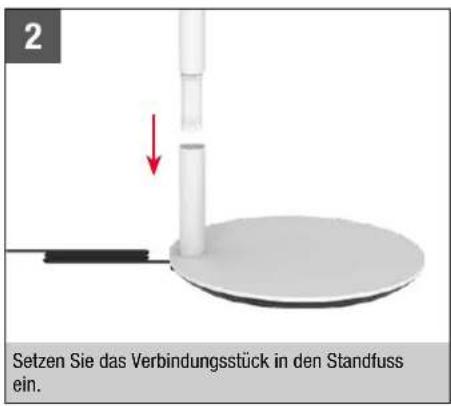

2 Setzen Sie das Verbindungsstück in den Standfuss ein.

3 Setzen Sie die Lüftereinheit auf das Verbindungsstück.

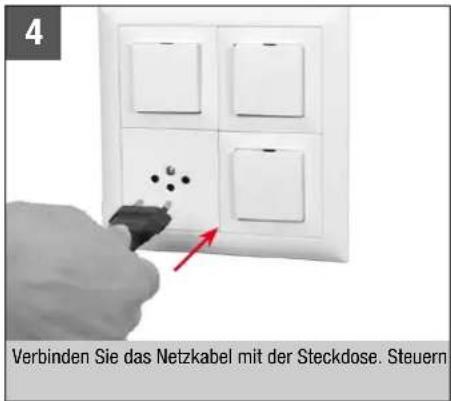

4 Verbinden Sie das Netzkabel mit der Steckdose. Steuern

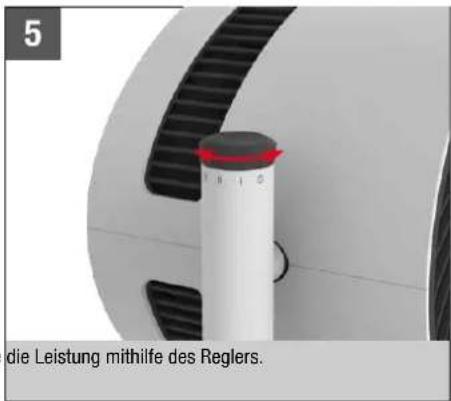

5 die Leistung mithilfe des Reglers.

BONECO F220 und BONECO F230 unterscheiden sich nur im Lieferumfang, der beim BONECO F230 aus einem zweiten Verbindungsstück besteht.
Sie können die Lüftereinheit mit einem, zwei oder auch ohne Verbindungsstück verwenden – individuell abgestimmt auf Ihre Bedürfnisse.

BEDIENUNG

BEDIENUNG

Alle BONECO Air Shower Ventilatoren sind auf die einfachste Bedienung ausgelegt. Die Leistung wird in vier Stufen über einen einzelnen Regler gesteuert: 0, 1, II, III, IV

AUSRICHTUNG

Entsprechend der individuellen Wohnsituation (Fenster, Klimaanlage usw.) lässt sich die Lüftereinheit manuell um 270 Grad neigen.

Die Lüftereinheit lässt sich nicht um 360 Grad drehen.

HÖHE ANPASSEN

Alle elektrischen Komponenten sind fest im Verbindungsstück integriert. Deshalb können Sie die Höhe jederzeit anpassen, indem Sie Verbindungsstücke hinzufügen oder durch kräftiges Ziehen entfernen.

Aus Sicherheitsgründen dürfen maximal zwei Verbindungsstücke gleichzeitig verwendet werden.

TIPPS ZUR POSITIONIERUNG

HINWEISE ZUR LEISTUNG

Alle BONECO Air Shower Ventilatoren sind mit einem Hochleistungsgebläse ausgestattet, das grosse Luftmengen bewegen kann. Nutzen Sie dieses Potenzial: Leiten Sie die Luft gezielt in eine bestimmte Richtung, um ein ausge glichenes Raumklima zu schaffen. Die folgenden Beispiele dienen als Inspiration.

KLIMAANLAGE

Eine Klimaanlage verteilt die Temperaturen unterschiedlich. Verwenden Sie Ihren BONECO Air Shower Ventilator, um die warme Luft zur Klimaanlage zu bewegen. Das kann direkt geschehen, oder indem Sie die Luft zirkulieren lassen, so wie in dieser Abbildung.

Ihr BONECO Air Shower Ventilator hilft Ihnen, Räume besser zu lüften. Wenn sich kein Durchzug aufbaut, leiten Sie die frische Luft direkt vom Fenster in den gewünschten Raum.

MEHRERE STOCKWERKE

Im Sommer kann es in den oberen Etagen heiss und stickig werden. Das starke Gebläse der BONECO Air Shower Ventilatoren bewegt die kühle Luft aus dem unteren Stockwerk nach oben, um einen Ausgleich zu schaffen.

In hohen, klimatisierten Räumen sinkt die kalte Luft nach unten, während sich die warme Luft an der Decke staut. Richten Sie den BONECO Ventilator senkrecht nach oben, um ein Luftduschegefühl zu erreichen.

Trennen Sie den BONECO Air Shower Ventilator immer vom Stromnetz, bevor Sie mit der Reinigung beginnen! Nicht beachtung kann zu Stromschlägen führen und Leben gefährden!

Verwenden Sie für die Reinigung keinen Alkohol und keine aggressiven Reinigungsmittel.

GEHÄUSE REINIGEN

Alle BONECO Air Shower Ventilatoren sind für den wartungsarmen Betrieb konzipiert – auch bei jahrelangem Einsatz. Meistens reicht für die Reinigung ein trockenes Tuch.

Bei hartnäckigem Schmutz reinigen Sie das Gehäuse mit einem feuchten Tuch. Geben Sie dem Wasser ein wenig Geschirrspülmittel bei.

LÜFTERFLÜGEL REINIGEN

1. Neigen Sie die Lüftereinheit senkrecht nach oben und lösen Sie die Sicherungsschraube.

1. Entfernen Sie das Frontgitter, indem Sie es ein wenig gegen den Uhrzeigersinn drehen.

1. Lösen Sie die Sicherungsschraube in der Mitte im Uhrzeigersinn.

1. Entfernen Sie die Lüfterflügel und reinigen Sie diese mit einem feuchten Tuch.

2. Bauen Sie das Gerät in der umge kehrten Reihenfolge zusammen.

3. Fixieren Sie das Frontgitter mit der Sicherungsschraube. Achten Sie dabei auf die Position der Schraube am Frontgitter.

DEMONTAGE UND AUFBEWAHRUNG

Beachten Sie, dass sich die flexiblen Verbindungsstücke leicht trennen lassen. Wenn Sie den Ventilator an einem anderen Ort aufstellen möchten, demon- tieren Sie alle Verbindungsstücke und bauen Sie das Gerät am gewünschten Ort wieder zusammen.

Die Lagerung ist am einfachsten und effizientesten, wenn Sie die Originalverpackung verwenden. Bewahren Sie den BONECO Air Shower Ventilator an einem trockenen Ort auf.

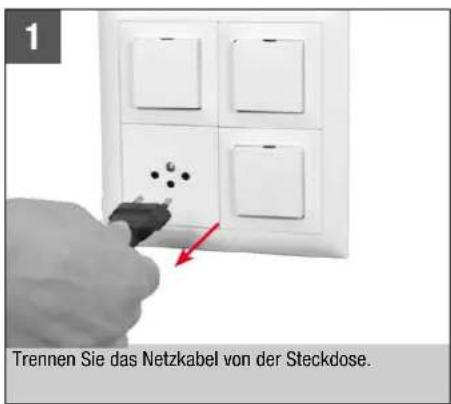

Trennen Sie das Netzkabel von der Steckdose.

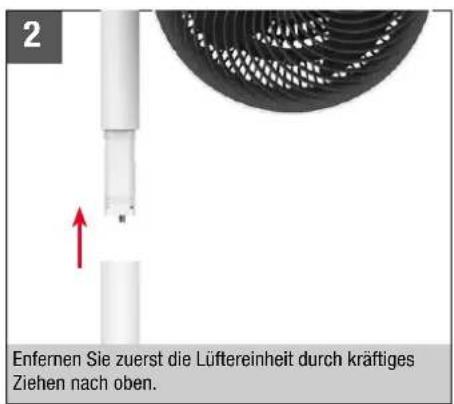

2 Enfernen Sie zuerst die Lüftereinheit durch kräftiges Ziehen nach oben.

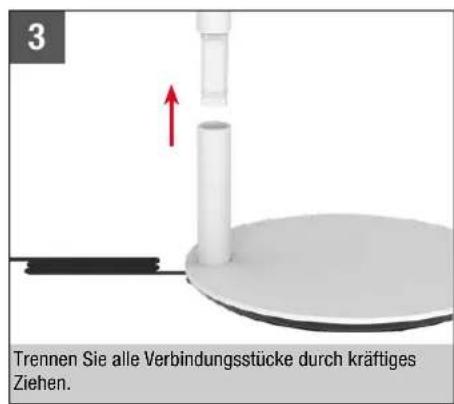

3 Trennen Sie alle Verbindungsstücke durch kräftiges Ziehen.

INSTRUCTIONS FOR USE BONECO F220/F230

TABLE OF CONTENTS

Technical data 15

Introduction 16

Items included 16

Technische gegevens 45

Inleiding 46

Leveringsomvang 46

Technische gegevens*

Model BONECO F220 – BONECO F230

Netspanning 220–240V ~ 50Hz

SIJOITTAMISEEN LIITTYVIÄ VIHJEITÄ

TEHOON LIITTYVÄT HUOMAUTUKSET

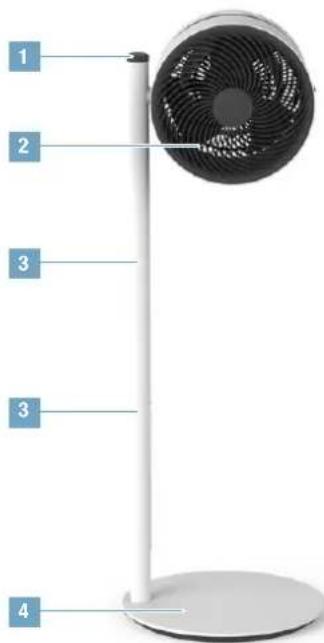

OVERSIKT OG NAVN PÅ DELER
