F220 - Tuuletin BONECO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Jalustatuuletin
Merkki	Boneco
Malli	F220
Mitat (P × L × K)	375 × 375 × 850 mm
Paino	6,7 kg
Virtalähde	220-240 V ~ 50 Hz
Sähkönkulutus	33 W (max)
Maksimimelutaso	58 dBA
Maksimi ilmanvirtaus	1260 m³/h
Maksimi ilmannopeus	3,9 m/s
Nopeuksien lukumäärä	4 (0, I, II, III, IV)
Suuntaus	Käsin säädettävissä 270°
Säädettävä korkeus	Kyllä, lisäämällä tai poistamalla tukipylväitä (enintään 2)
Kotelon materiaali	Muovi (ohjeen mukaan)
Siipityyppi	Irrotettavat siivet puhdistusta varten
Päätoiminnot	Ilmanvaihto, ilman sekoitus, viilennys
Huolto ja puhdistus	Kuiva tai kostea liina; siipien irrotus puhdistusta varten
Turvallisuus	Irrota pistoke ennen puhdistusta; älä käytä alkoholia tai voimakkaita puhdistusaineita
Varaosat saatavilla	Tukipylväät, tuuletinyksikkö, ritilä, siivet
Korjattavuus	Mahdollisuus vaihtaa siivet ja ritilät; BONECO-tuki
Takuu	Ota yhteyttä jälleenmyyjään tai BONECOon

Usein kysytyt kysymykset - F220 BONECO

Kuinka säätää Boneco F220 -tuulettimen nopeutta?

Käytä tehon säädintä siirtyäksesi tasojen 0 (pysäytys), I, II, III ja IV välillä. Käännä nuppia valitaksesi haluamasi nopeuden.

Voiko tuuletinta kallistaa?

Kyllä, tuuletinyksikkö voidaan kallistaa käsin 270 astetta. Huomioi, että se ei tee täyttä 360 asteen kierrosta.

Kuinka säätää tuulettimen korkeutta?

Korkeutta muutetaan lisäämällä tai poistamalla tukipylväitä. Vedä pylvästä voimakkaasti irrottaaksesi sen. Käytä enintään kahta tukipylvästä turvallisuussyistä.

Kuinka puhdistaa tuulettimen siivet?

Irrota laite virtalähteestä. Kallista yksikkö ylöspäin, löysää turvaruuvi ja poista eturitilä. Löysää keskusruuvi, irrota siivet ja puhdista ne kostealla liinalla. Kokoa päinvastaisessa järjestyksessä.

Voiko tuuletinta käyttää ilman tukipylvästä?

Kyllä, tuuletinyksikköä voidaan käyttää ilman tukipylvästä, tai yhdellä tai kahdella pylväällä tarpeidesi mukaan.

Mikä on Boneco F220 -tuulettimen maksimimelutaso?

Maksimimelutaso on 58 dBA, mikä vastaa suhteellisen hiljaista toimintaa tämän tehoiselle tuulettimelle.

Kuinka säilyttää tuuletinta talvella?

Pura irrotettavat osat (tuuletinyksikkö, pylväät) ja säilytä ne alkuperäispakkauksessa, jos mahdollista. Säilytä laite kuivassa paikassa.

Mitä tehdä, jos tuuletin ei toimi?

Tarkista ensin, että virtajohto on kunnolla kytketty ja että pistorasia toimii. Jos ongelma jatkuu, ota yhteyttä BONECO-asiakaspalveluun tai valtuutettuun huoltoliikkeeseen.

Voiko tuuletinta käyttää ulkoisella säätimellä?

Ei, vain sisäänrakennettu säädin on tarkoitettu. Ulkoisen säätimen käyttö voi vahingoittaa moottoria.

Mikä on maksimisähkönkulutus?

Maksimisähkönkulutus on 33 wattia (tasolla IV). Tämä tekee siitä energiatehokkaan.

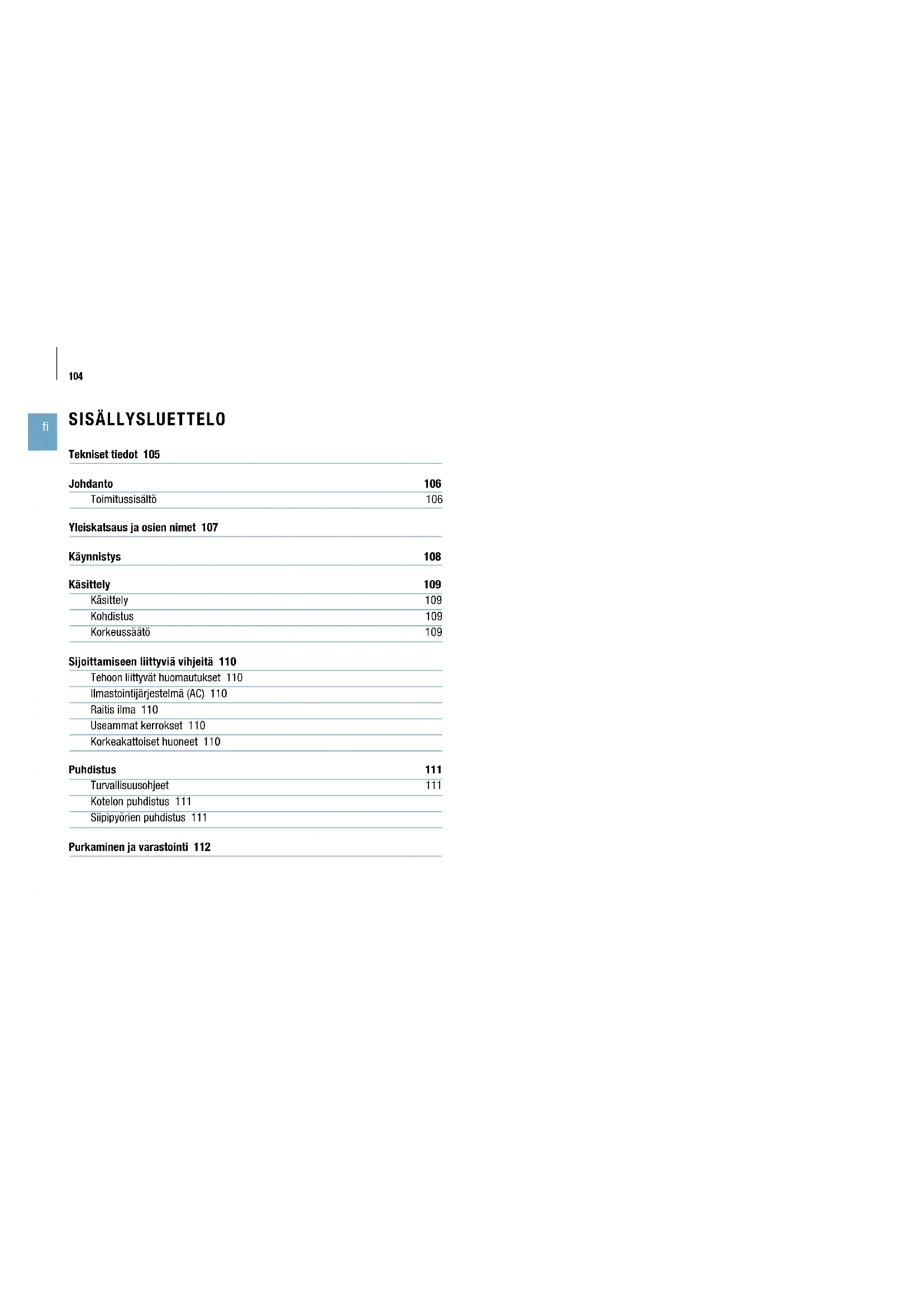

KÄYTTÖOHJE F220 BONECO

Yleiskatsaus ja osien nimet 107

Käynnistys 108

Käsittely 109

Käsittely 109

Kohdistus 109

Korkeussäätö 109

Sijoittamiseen liittyviä vihjeitä 110

Tehoon liittyvät huomautukset 110

Ilmastointijärjestelmä (AC) 110

Raitis ilma 110

Useammat kerrokset 110

Korkeakattoiset huoneet 110

Puhdistus 111

Turvallisuusohjeet 111

Kotelon puhdistus 111

Siipipyörien puhdistus 111

Purkaminen ja varastointi 112

TEKNISET TIEDOT

Tekniset tiedot*

Malli BONECO F220 – BONECO F230

Verkkojännite 220–240V ~ 50Hz

Ottoteho 33 W (maks.taso)

Käyttöääni 58 dBA (maks.taso)

llmavirta 1260 m

^3/h

llmanopeus 3,9 m/s

Mitat P × L × K	BONECO F220	375 × 375 × 850 mm (yksi liitinkappale)
	BONECO F230	375 × 375 × 1210 mm (kaksi liitinkappaletta)
Paino tyhjänä	BONECO F220 6,7 kg
	BONECO F230 8,9kg

* Voivat muuttua

JOHDANTO

ARVOISA ASIAKAS,

onnittelut BONECO Air Shower -tuulettimen oston joh- dosta. Nämä tehokkaat yksiköt mukautuvat saumatto- masti tarpeisiisi. Kun ne asetetaan alhaisemmille tehota- soille, ne tarjoavat miellyttävän ilmavirran kotiisi kuumina päivinä. Jos käytössä on ilmastointijärjestelmä, laitteen tehokas tuuletin jakaa ilman tasasesti koko huoneeseen yhdenmukaisen lämpötilan takaamiseksi.

BONECO Air Shower -tuulettimen kehityksen tärkeimpinä tavoitteina olivat alhainen huollon tarve sekä kestävyys. Siipipyörän ainutlaatuinen muoto saa aikaan tasaisen ilmavirran minimaalisella energiankulutuksella, mikä on myös ympäristöystävällistä. Tyylikäs muotoilu sopii yhteen minkä tahansa sisustustylin kanssa, joten voit käyttää BONECO Air Shower -tuuletintasi koko vuoden läpi.

Toivomme, että pidät uudesta BONECO Air Shower -tuulettimestasi!

TOIMITUSSISÄLTÖ

BONECO-tuuletinyksikkö

Poistettava liitinkappale (F220: 1×/ F230: 2×)

Alusta ja virtajohta

Käyttöopas Turvallisuusohjeet

1 Tehosäadin
2 Tuuletinyksikkö
3 Poistettava liitinkappale
4 Alusta ja virtajohto

KÄYNNISTYS

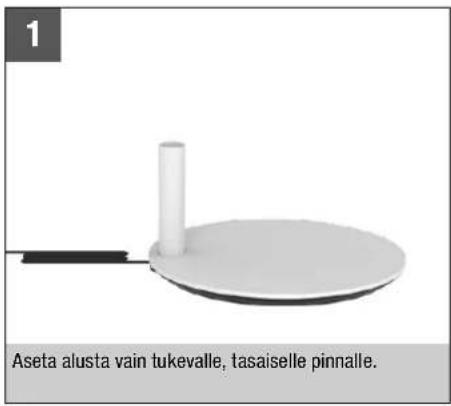

3D rendering of a circular object with a cylindrical protrusion and a black handle, labeled 'Aseta alusta vain tukevalle, tasaiselle pinnalle' below (no other text or symbols)

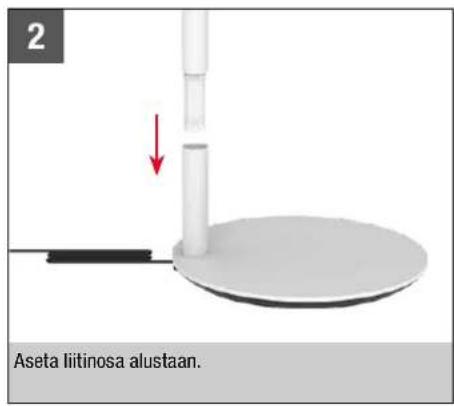

2 Aseta liitinosa alustaan.

3 Laita tuuletinyksikkö liitinkappaleeseen.

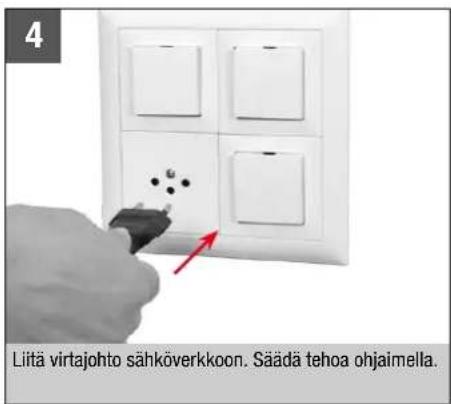

4 Liitä virtajohto sähköverkkoon. Säädä tehoa ohjaimella.

BONECO F220 ja BONECO F230 eroavat toistaan vain siinä, että BONECO F230 sisältää toisenkin lii- tinkappaleen.
Voit käyttää tuuletinyksikköä yhdellä liitinkappaleella, toisella liitinkappaleella tai ilman liitinkappaleita. Yksikkö voidaan räätälöidä tarpeitteisi mukaisesti.

KÄSITTELY

KÄSITTELY

Kaikki BONECO Air Shower -tuulettimet on suunniteltu helppoa käsittelyä varten. Tehoa säädetään neljällä ta- solla yhtä ohjainta käyttäen: 0 > I > II > III > IV

KOHDISTUS

Tuuletinyksikköä voidaan kallistaa manuaalisesti 270 astetta.

Tuuletinyksikkö ei pyöri täyttä 360 astetta.

KORKEUSSÄÄTÖ

Kaikki sähkökomponentit on integroitu kokonaan liittimeen. Voit sen vuoksi säätää korkeutta milloin tahansa lisäämällä liitinkappaleita tai irrottamalla niitä voimakkaasti vetämällä.

Turvallisuussyistä enintään kahden liitinkappaleen käyttö on sallittu kerrallaan.

Kaikki BONECO Air Shower -tuulettimet on varustettu suurtehopuhaltimella, joka kykenee siirtämään suuria määriä ilmaa. Näin hyödynnät tätä ominaisuutta: Ohjaa ilma tiettyyn suuntaan tasaisen huoneenlämmön saavuttamiseksi. Seuraavissa esimerkeissä esitetään, kuinka tämä tehdään.

ILMASTOINTIJÄRJESTELMÄ (AC)

Ilmastointilaite jakaa lämpötilan useilla tavoilla. Käytä BONECO Air Shower -tuuletinta lämpimän ilman siirtämiseen ilmastointijärjestelmää kohti. Tämä voidaan tehdä suoraan tai epäsuoraan ilmankierron avulla tässä kuvassa esitetysti.

BONECO Air Shower -tuuletin auttaa sinua saavuttamaan paremman ilmanvaihdon sisätiloissa. Jos läpivetoa ei saada aikaan, ohjaa raitista ilmaa suoraan ikkunasta haluamaasi huoneeseen.

Ylemmät kerrokset voivat olla kesällä kuumia ja hiostavia. Tehokas BONECO Air Shower -tuuletin ohjaa viileän ilman pohjakerroksesta useampii kerroksiin, mikä saa aikaan tasaisen lämpötilan.

Korkeakattoisissa ilmastoiduissa huoneissa kylmä ilma laskeutuu lattialle, kun taas lämmin ilma nousee kattoon. Suuntaa BONECO-tuuletin suoraan ylöspäin.

Irrota aina BONECO Air Shower -tuulettimen pistoke ennen puhdistuksen aloittamista! Tämän tekemättä jättäminen voi johtaa sähköiskuun ja kuolemaan!

Älä käytä puhdistukseen alkoholia sisältäviä tai syövyttäviä puhdistusaineita.

KOTELON PUHDISTUS

Kaikki BONECO Air Shower -tuulettimet on suunniteltu vaatimaan vain vähän huoltoa myös usein vuosien käytön jälkeen. Useimmissa tapauksissa puhdistukseen voidaan käyttää kuivaa kangasta.

Jos kotelossa on itsepintaisia tahroja, puhdista se kostealla kankaalla. Lisää veteen pieni määrä astianpesuai-netta.

SIIPIPYÖRIEN PUHDISTUS

1. Kallista tuuletinyksikköä ylöspäin ja irrota turvaruvi.

1. Irrota etusäleikkö kiertämällä sitä hieman vastapäivään.

1. Avaa keskellä olevaa turvaruuvia kiertämällä sitä myötäpäivään.

1. Irrota siipipyörät ja puhdista ne kostealla kankaalla.

2. Kokoa yksikkö uudelleen suorittamalla vaiheet käänteisessä järjestyksessä.

3. Kiinnitä etusäleikkö turvaruuvilla. Kiinnitä huomiota etusäleikössä olevan ruuvin asentoon.

Huomaa, että poistettavat liitinkappaleet voidaan irrottaa. Kun laite siirretään uuteen paikkaan, pura se irrotettaviin osiin, kuljeta yksittäiset osat uuteen sijoituspaikkaan ja kokoa sitten uudelleen.

Varastointi on helpointa ja tehokkaita, kun käytetään alkuperäistä pakkausta. Säilytä BONECO Air Shower -tuuletinta kuivassa paikassa.

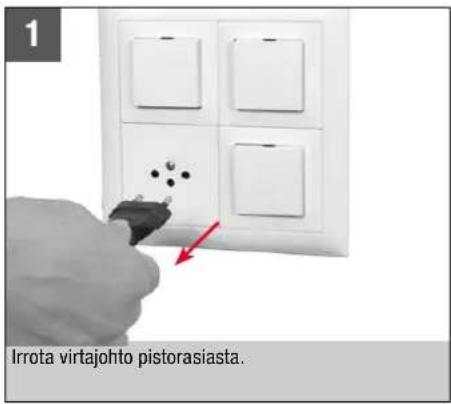

1 Irrota virtajohto pistorasiasta.

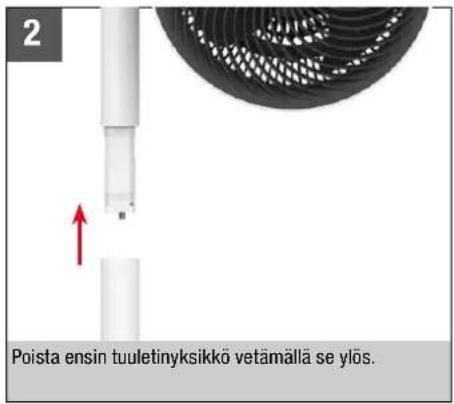

Poista ensin tuuletinyksikkö vetämällä se ylös.

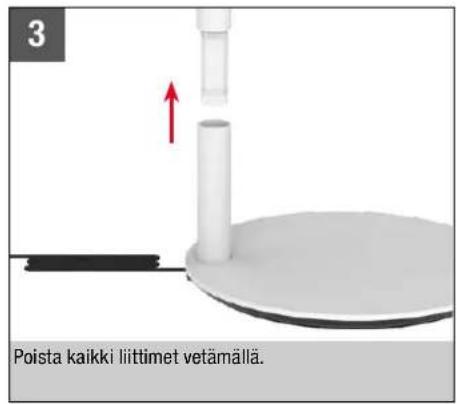

3 Poista kaikki liittimet vetämällä.
