Producttype	Staande ventilator
Merk	Boneco
Model	F220
Afmetingen (L × B × H)	375 × 375 × 850 mm
Gewicht	6,7 kg
Voeding	220-240 V ~ 50 Hz
Energieverbruik	33 W (max)
Maximaal geluidsniveau	58 dBA
Maximale luchtstroom	1260 m³/h
Maximale luchtsnelheid	3,9 m/s
Aantal snelheden	4 (0, I, II, III, IV)
Oriëntatie	Handmatig kantelbaar over 270°
Verstelbare hoogte	Ja, door toevoegen of verwijderen van steunkolommen (max 2)
Materiaal behuizing	Kunststof (volgens handleiding)
Type bladen	Verwijderbare bladen voor reiniging
Belangrijkste functies	Ventilatie, luchtcirculatie, verkoeling
Onderhoud en reiniging	Droge of vochtige doek; demonteren van de bladen voor reiniging
Veiligheid	Uitschakelen voor reiniging; geen alcohol of agressieve producten gebruiken
Beschikbare reserveonderdelen	Steunkolommen, ventilatie-eenheid, rooster, bladen
Repareerbaarheid	Mogelijkheid om bladen en roosters te vervangen; BONECO ondersteuning
Garantie	Raadpleeg de dealer of BONECO

Veelgestelde vragen - F220 BONECO

Hoe stel ik de snelheid van de Boneco F220 ventilator in?

Gebruik de snelheidsregelaar om te schakelen tussen niveaus 0 (uit), I, II, III en IV. Draai aan de knop om de gewenste snelheid te kiezen.

Kan de ventilator worden gekanteld?

Ja, de ventilatie-eenheid kan handmatig 270 graden worden gekanteld. Let op: hij maakt geen volledige 360 graden draai.

Hoe pas ik de hoogte van de ventilator aan?

De hoogte wordt aangepast door steunkolommen toe te voegen of te verwijderen. Trek stevig aan de kolom om deze te verwijderen. Gebruik maximaal twee steunkolommen om veiligheidsredenen.

Hoe reinig ik de ventilatorbladen?

Koppel het apparaat los. Kantel de eenheid naar boven, draai de veiligheidsschroef los en verwijder het voorrooster. Draai de centrale schroef los, verwijder de bladen en maak ze schoon met een vochtige doek. Monteer in omgekeerde volgorde.

Kan de ventilator zonder steunkolom worden gebruikt?

Ja, de ventilatie-eenheid kan worden gebruikt zonder steunkolom, of met één of twee kolommen, afhankelijk van uw behoeften.

Wat is het maximale geluidsniveau van de Boneco F220?

Het maximale geluidsniveau is 58 dBA, wat overeenkomt met een relatief stille werking voor een ventilator van dit vermogen.

Hoe berg ik de ventilator in de winter op?

Demonteer de verwijderbare onderdelen (ventilatie-eenheid, kolommen) en bewaar ze indien mogelijk in de originele verpakking. Bewaar het apparaat op een droge plaats.

Wat te doen als de ventilator niet meer werkt?

Controleer eerst of het netsnoer goed is aangesloten en of het stopcontact werkt. Als het probleem aanhoudt, neem dan contact op met de klantenservice van BONECO of een erkende reparateur.

Kan de ventilator worden gebruikt met een externe dimmer?

Nee, alleen de ingebouwde regelaar is bedoeld. Het gebruik van een externe dimmer kan de motor beschadigen.

Wat is het maximale energieverbruik?

Het maximale energieverbruik is 33 Watt (op stand IV). Dit maakt het energiezuinig.

GEBRUIKSAANWIJZING F220 BONECO

Gebruiksaanwijzing 43

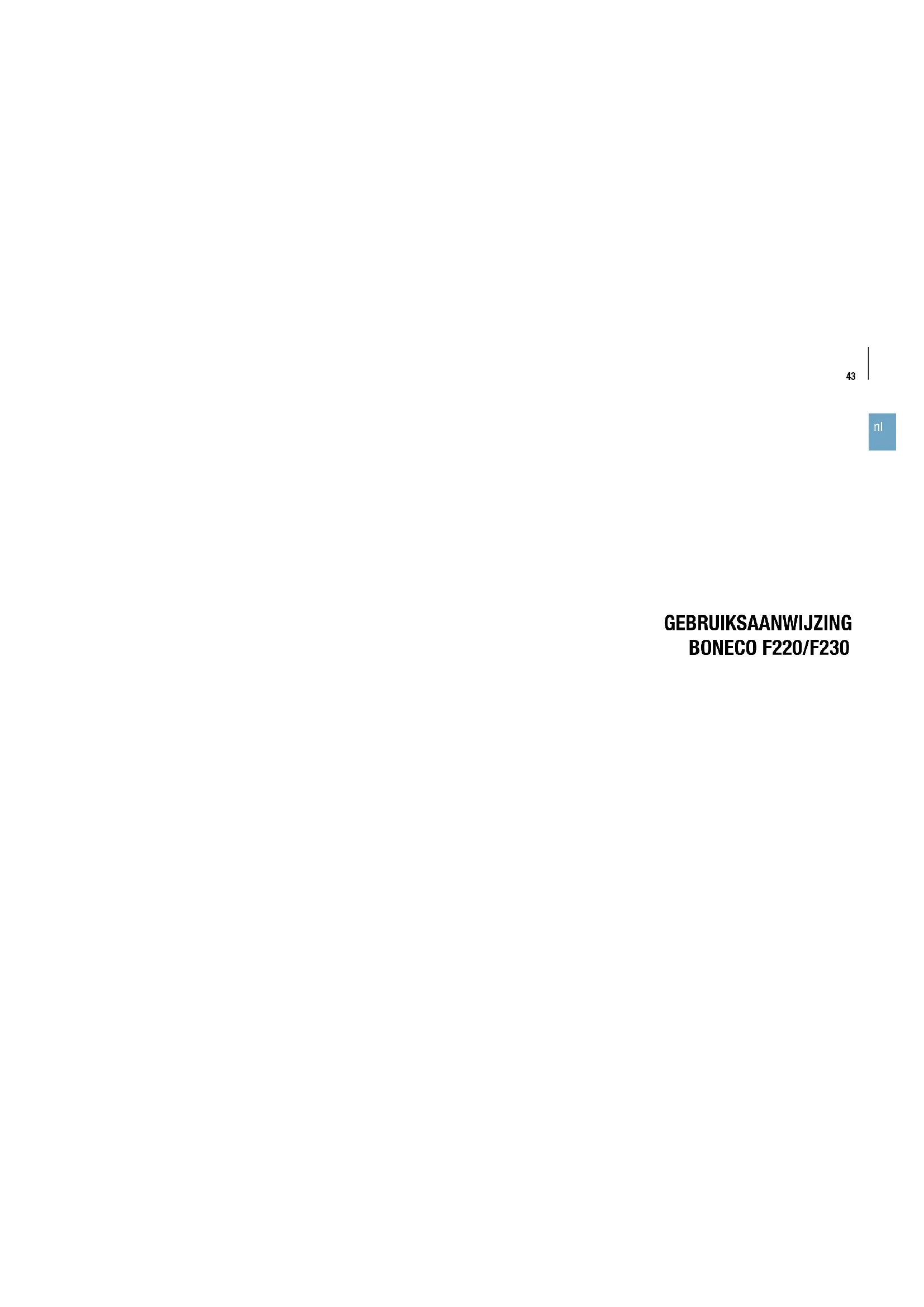

GEBRUIKSAANWIJZING BONECO F220/F230

INHOUDSOPGAVE

Overzicht en benaming van de onderdelen 47

Ingebruikname 48

Bediening 49

Bediening 49

Instelling 49

Hoogte aanpassen 49

Plaatsingstips 50

Prestaties 50

Airconditioning (AC) 50

Frisse lucht 50

Meerdere verdiepingen 50

Ruimten met hoge plafonds 50

Reiniging 51

Veiligheidsaanwijzingen 51

Reiniging van de behuizing 51

Reiniging van het ventilatorblad 51

Opgenomen vermogen 33 W (max. waarde)

Bedrijfsgeluid 58 dBA (max. waarde)

Luchtstroom 1260 m

^3 /h

Luchtsnelheid 3,9 m/s

Afmetingen L×B×H	BONECO F220	375 × 375 × 850 mm (met één verbindingsstuk)
	BONECO F230	375 × 375 × 1210 mm (met twee verbindingsstukken)
Leeggewicht	BONECO F220 6,7 kg
	BONECO F230 8,9kg

* Wijzigingen voorbehouden

INLEIDING

BESTE KLANT,

We feliciteren u met de aankoop van de BONECO Air Shower-ventilator. Dit hoogwaardige apparaat kunt u moeite-loos aan al uw wensen aanpassen. Als u een lage vermogensstand instelt, zorgt de ventilator zelfs op de warmste dagen voor een aangename bries in huis. Gebruikt u een airconditioning, dan verdeelt de krachtige ventilator de lucht gelijkmatig door de ruimte, zodat overal dezelfde temperatuur heerst.

Centraal bij de ontwikkeling van de BONECO Air Shower-ventilator stonden gering onderhoud en een lange levensduur. De unieke vorm van het ventilatorblad zorgt voor een gelijkmatige luchtstroom en daardoor voor een minimaal energieverbruik, wat ook goed is voor het milieu. Het elegante design past bij elke interieurstijl, zodat u de BONECO Air Shower-ventilator het hele jaar door kunt gebruiken.

We hopen dat u veel plezier beleeft aan uw nieuwe BONECO Air Shower-ventilator!

LEVERINGSOMVANG

Verwijderbaar verbindingsstuk (F220: 1× / F230: 2×)

Gebruiksaanwijzing Veiligheidsaanwijzingen

1 Vermogensregelaar
2 Ventilatoreenheid
3 Verwijderbaar verbindingsstuk
4 Voet met netkabel

INGEBRUIKNAME

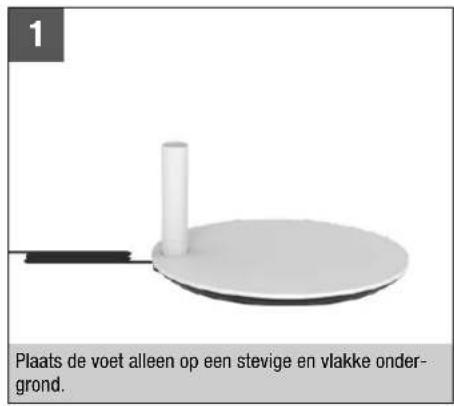

1 Plaats de voet alleen op een stevige en vlakke onder- grond.

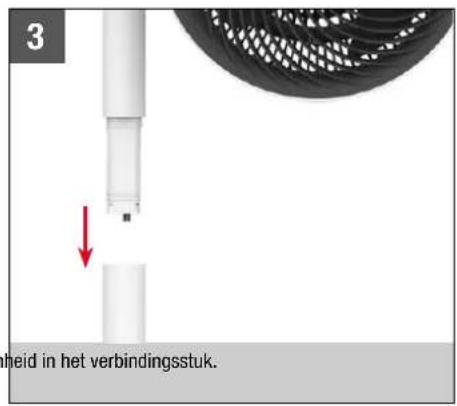

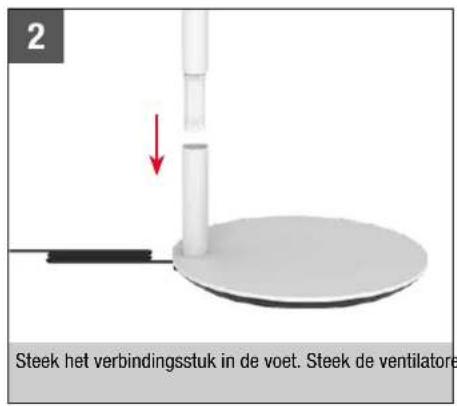

2 Steek het verbindingsstuk in de voet. Steek de ventilatore

3 heid in het verbindingsstuk.

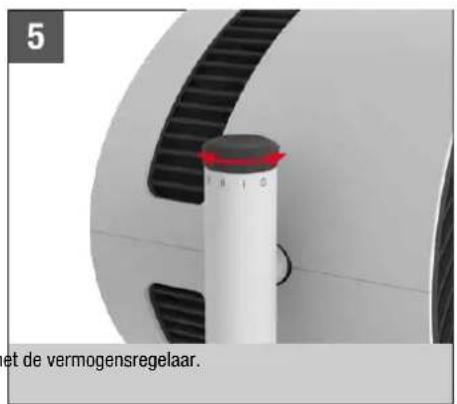

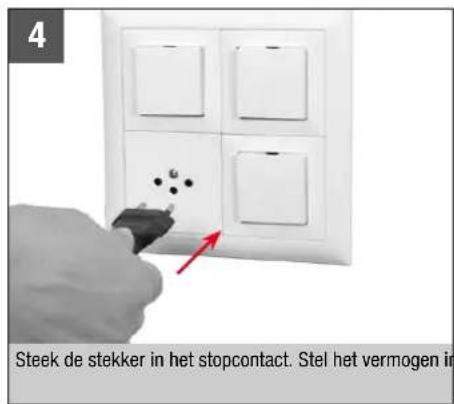

Steek de stekker in het stopcontact. Stel het vermogen in

5 et de vermogensregelaar.

Het enige verschil tussen de BONECO F220 en BONECO F230 is dat de BONECO F230 wordt geleverd met een tweede verbindingsstuk.
U kunt de ventilatoreenheid gebruiken met één, twee of geen verbindingsstukken. Dat is volledig aan u.

BEDIENING

BEDIENING

Alle BONECO Air Shower-ventilatoren zijn eenvoudig te bedienen. Met de vermogensregelaar kunt u vier vermogensstanden instellen: 0 > I > II > III > IV

INSTELLING

U kunt de ventilatoreenheid met de hand 270 graden kantelen.

De ventilatoreenheid draait niet 360 graden rond.

HOOGTE AANPASSEN

Alle elektrische componenten zijn volledig geïntegreerd in de verbindingsstukken. Dit betekent dat u de hoogte op elk moment kunt aanpassen door verbindingsstukken toe te voegen of te verwijderen.

Om veiligheidsredenen mogen niet meer dan twee verbindingsstukken worden gebruikt.

Alle BONECO Air Shower-ventilatoren beschikken over een krachtige ventilator, die veel lucht kan verplaatsen. De ventilator verdeelt de lucht gelijkmatig door de ruimte, zodat overal dezelfde temperatuur heerst. Hierna volgen enkele plaatsingstips.

AIRCONDITIONING (AC)

Als u een airconditioning hebt, kunt u de BONECO Air Shower-ventilator gebruiken om de warme lucht naar de airconditioning te leiden. Dit kan direct of indirect worden gedaan via luchtcirculatie, zoals weergegeven in de afbeelding.

De BONECO Air Shower-ventilator zorgt voor een betere ventilatie in huis. Als geen kruisventilatie kan worden gerealiseerd, open dan een raam en laat frisse lucht de betreffende ruimte binnenstromen.

In de zomer kan het op de bovenverdieping heet en benauwd worden. De krachtige BONECO Air Shower-ventilator leidt de koele lucht van de benedenverdieping naar de bovenverdieping, zodat ook daar een aangename temperatuur heerst.

In gekoelde ruimten met hoge plafonds zakt de koude lucht naar de vloer terwijl de warme lucht naar het plafond stijgt. Draai de BONECO Air Shower-ventilator naar boven voor een luchtdouchesensatie.

VEILIGHEIDSAANWIJZINGEN

Neem altijd de stekker uit het stopcontact voordat u begint met de reiniging van de BONECO Air Shower-ventilator! Als u dat niet doet, kan dat leiden tot een elektrische schok en dodelijk letsel!

Gebruik voor het reinigen geen alcohol en geen agressieve reinigingsmiddelen.

REINIGING VAN HET VENTILATORBLAD

1. Kantel de ventilatoreenheid naar boven en draai de veiligheidsschroef los.

2. Verwijder het ventilatorblad en reinig het met een vochtige doek.

3. Bouw de onderdelen in omgekeerde volgorde weer in.

4. Bevestig de frontplaat met de veiligheidsschroef. Let hierbij op de positie van de schroef op de frontplaat.

REINIGING VAN DE BEHUIZING

De BONECO Air Shower-ventilatoren hebben weinig onderhoud nodig, ook als ze al jaren in gebruik zijn. Meestal volstaat een droge doek voor het reinigen van de behuizing.

Bij hardnekkig vuil kan de behuizing worden gereinigd met een vochtige doek. Voeg enkele druppels afwasmiddel toe aan het water.

1. Verwijder de frontplaat door deze iets linksom te draaien.

2. Draai de veiligheidsschroef in het midden rechtsom los.

DEMONTAGE EN OPSLAG

De verwijderbare verbindingsstukken zijn demontabel. Als u het apparaat wilt verplaatsen, kunt u het uit elkaar halen, de losse onderdelen naar de gewenste plek brengen en daar het apparaat weer in elkaar zetten.

Het apparaat kan het beste worden bewaard in de originele verpakking. Bewaar de BONECO Air Shower-ventilator op een droge plek.

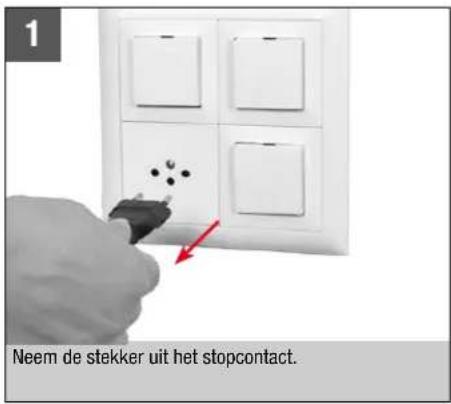

1 Neem de stekker uit het stopcontact.

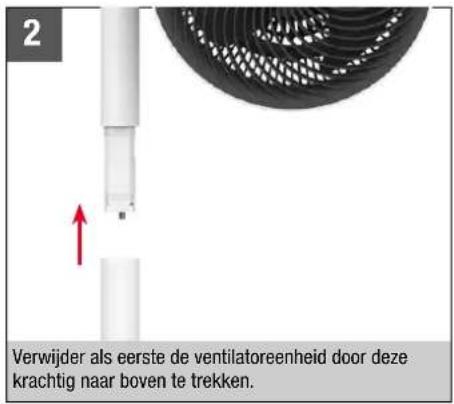

2 Verwijder als eerste de ventilatoreenheid door deze krachtig naar boven te trekken.

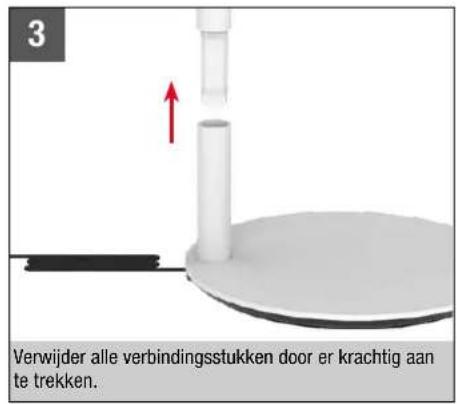

3 Verwijder alle verbindingsstukken door er krachtig aan te trekken.
