F220 - Ventilátor BONECO - Bezplatný návod k obsluze

Typ produktu	Stojanový ventilátor
Značka	Boneco
Model	F220
Rozměry (D × Š × V)	375 × 375 × 850 mm
Hmotnost	6,7 kg
Napájení	220-240 V ~ 50 Hz
Elektrická spotřeba	33 W (max)
Maximální hlučnost	58 dBA
Maximální průtok vzduchu	1260 m³/h
Maximální rychlost vzduchu	3,9 m/s
Počet rychlostí	4 (0, I, II, III, IV)
Orientace	Ruční naklápění o 270°
Nastavitelná výška	Ano, přidáním nebo odebráním podpůrných sloupků (max 2)
Materiál krytu	Plast (dle návodu)
Typ lopatky	Odnímatelné lopatky pro čištění
Hlavní funkce	Větrání, cirkulace vzduchu, ochlazování
Údržba a čištění	Suchý nebo vlhký hadřík; demontáž lopatek pro čištění
Bezpečnost	Před čištěním odpojit; nepoužívat alkohol ani agresivní prostředky
Dostupné náhradní díly	Podpůrné sloupky, ventilační jednotka, mřížka, lopatky
Opravitelnost	Možnost výměny lopatek a mřížek; podpora BONECO
Záruka	Obraťte se na prodejce nebo BONECO

Často kladené otázky - F220 BONECO

Jak nastavit rychlost ventilátoru Boneco F220?

Použijte regulátor výkonu pro přepínání mezi úrovněmi 0 (vypnuto), I, II, III a IV. Otáčením knoflíku zvolte požadovanou rychlost.

Lze ventilátor naklonit?

Ano, ventilační jednotku lze ručně naklonit o 270 stupňů. Pozor, neprovádí úplnou rotaci o 360 stupňů.

Jak nastavit výšku ventilátoru?

Výška se mění přidáním nebo odebráním podpůrných sloupků. Silně zatáhněte za sloupek, abyste jej odstranili. Z bezpečnostních důvodů používejte maximálně dva podpůrné sloupky.

Jak vyčistit lopatky ventilátoru?

Odpojte spotřebič. Nakloňte jednotku nahoru, povolte bezpečnostní šroub a sejměte přední mřížku. Povolte středový šroub, vyjměte lopatky a očistěte je vlhkým hadříkem. Zpětnou montáž proveďte v opačném pořadí.

Lze ventilátor použít bez podpůrného sloupku?

Ano, ventilační jednotku lze použít bez podpůrného sloupku, nebo s jedním či dvěma sloupky podle vašich potřeb.

Jaká je maximální hlučnost Boneco F220?

Maximální hlučnost je 58 dBA, což odpovídá relativně tichému provozu u ventilátoru tohoto výkonu.

Jak uskladnit ventilátor v zimě?

Demontujte odnímatelné části (ventilační jednotka, sloupky) a pokud možno je uchovávejte v původním obalu. Spotřebič skladujte v suchu.

Co dělat, když ventilátor přestane fungovat?

Nejprve zkontrolujte, zda je napájecí kabel správně zapojen a zásuvka funguje. Pokud problém přetrvává, kontaktujte zákaznický servis BONECO nebo autorizovaného opraváře.

Lze ventilátor používat s externím regulátorem?

Ne, je určen pouze vestavěný regulátor. Použití externího regulátoru by mohlo poškodit motor.

Jaká je maximální spotřeba elektrické energie?

Maximální spotřeba elektrické energie je 33 W (na úrovni IV). Díky tomu je energeticky úsporný.

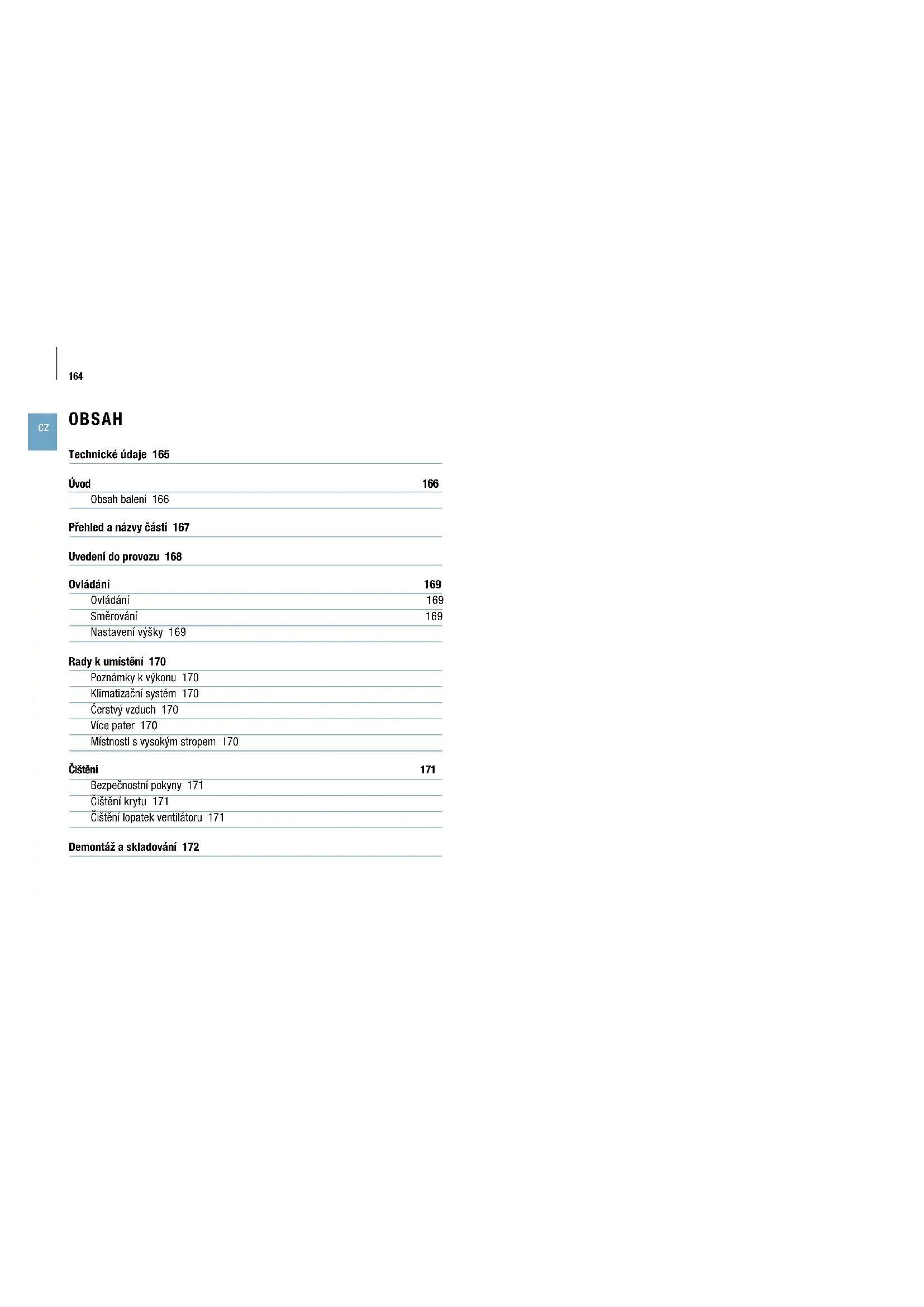

NÁVOD K OBSLUZE F220 BONECO

Návod na používanie 173

Navodila za uporabo 183

Přehled a názvy částí 167

Uvedení do provozu 168

Ovládání 169

Ovládání 169

Směrování 169

Nastavení výšky 169

Rady k umístění 170

Poznámky k výkonu 170

Klimatizační systém 170

Čerstvý vzduch 170

Více pater 170

Místnosti s vysokým stropem 170

Čištění 171

Bezpečnostní pokyny 171

Čištění krytu 171

Čištění lopatek ventilátoru 171

Demontáž a skladování 172

TECHNICKÉ ÚDAJE

Technické údaje*

Model BONECO F220 – BONECO F230

Napájecí napětí 220–240V ~ 50Hz

Příkon 33 W (max.)

Provozní hlučnost 58 dB(A) (max.)

Proud vzduchu 1 260 m

^3/h

Rychlost vzduchu 3,9 m/s

Rozměry D × Š × V	BONECO F220	375 × 375 × 850 mm (s jedním konektorem)
	BONECO F230	375 × 375 × 1 210 mm (se dvěma konektory)
Hmotnost (v prázdném stavu)	BONECO F220 6,7 kg
	BONECO F230 8,9kg

* Podléhá změně

ÚVOD

VÁŽENÝ ZÁKAZNÍKU,

gratulujeme vám ke koupi ventilátoru BONECO Air Shower. Tyto vysoce výkonné jednotky se bez problémů přizpůsobují vašim potřebám. Při nastavení na nižší výstupní úroveň vytváří v interiéru v horkých dnech přijemný vánek. Pokud používáte klimatizační systém, výkonný ventilátor rozhání vzduch v celém prostoru a zajištuje rovnoměrné rozložení teplot.

Při vývoji ventilátoru BONECO Air Shower byl kladen hlavní důraz na minimální údržbu a trvanlivost. Jedinečný tvar lopatek ventilátoru vytváří s minimální energií rovnoměrný proud vzduchu, což je také dobré pro životní prostředí. Elegantní design ladí s každým dekorativním stylem, także můžete ventilátor BONECO Air Shower používat po celý rok.

Doufáme, že se vám bude nový ventilátor BONECO Air Shower líbit!

OBSAH BALENÍ

Ventilační jednotka BONECO

Odstranitelný konektor (F220: 1×/ F230: 2×)

Základna s napájecím ka- belem

Příručka Bezpečnostní pokyny

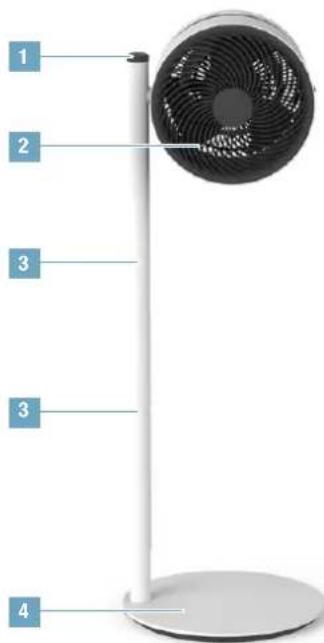

PŘEHLED A NÁZVY ČÁSTÍ

1 2 3 4

BONECO F220
Air Shower ventilátor

1 2 3 3 4

BONECO F230
Air Shower ventilátor

1 Regulátor výstupu
2 Ventilační jednotka
3 Odstranitelný konektor
4 Základna s napájecím kabelem

UVEDENÍ DO PROVOZU

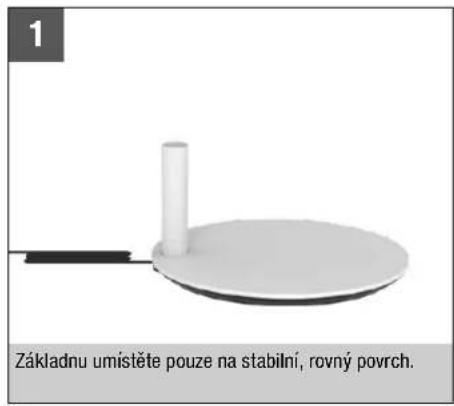

1 Základnu umistěte pouze na stabilní, rovný povrch.

3 Nasadte na konektor ventilační jednotku.

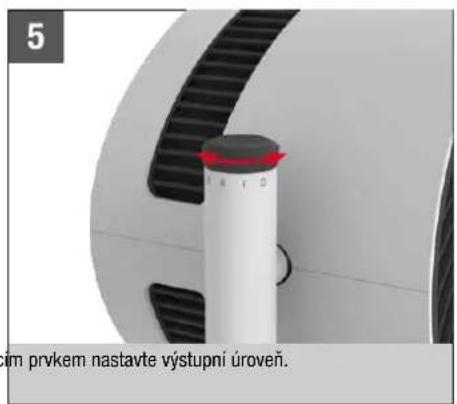

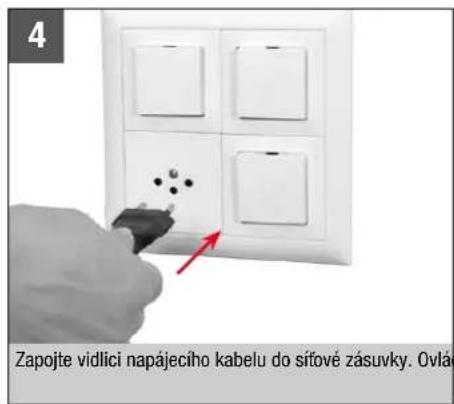

4 Zapojte vidlici napájecího kabelu do síťové zásuvky. Ovlác

5 im prvkem nastavte výstupní úroveň.

BONECO F220 a BONECO F230 se liší pouze tím, že BONECO F230 obsahuje druhý konektor.
i Ventilátor můžete používat s jedním i druhým konektorem nebo bez konektoru. Můžete jej přizpůsobit svým potřebám.

OVLÁDÁNÍ

OVLÁDÁNÍ

Ventilátory BONECO Air Shower jsou snadno ovladatelné. Výstupní úroveň se nastavuje jednoduchým ovládacím prvkem ve čtyřech krocích: 0 > I > II > III > IV

SMĚROVÁNÍ

Ventilační jednotku lze ručně sklonit v rozsahu 270 stupňů.

Ventilační jednotkou nelze otočit o plných 360 stupňů.

NASTAVENÍ VÝŠKY

Všechny elektrické komponenty jsou kompletně integrovány do konektoru. Proto můžete kdykoli nastavit výšku přidáním konektorů nebo jejich vytažením.

Z bezpečnostních důvodů lze současně používat maximálně dva konektory.

Všechny ventilátory BONECO Air Shower jsou vybaveny výkonným ventilátorem, který dokáže přemístit velké množství vzduchu. Využití této vlastnosti: směřujte proud vzduchu tak, aby se vzduch v místnosti rovnoměrně promisil. Následující obrázky ukazují způsob, jak toho lze dosáhnout.

KLIMATIZAČNÍ SYSTÉM

Klimatizační systém rozděluje teplotu různými způsoby. Pomocí ventilátoru BONECO Air Shower směrujte teplý vzduch ke klimatizačnímu systému. To Ize provádět přímo, nebo cirkulací vzduchu, jak je vidět na obrázku.

Ventilátor BONECO Air Shower napomáhá větrání vnitřních prostor. Pokud neprobíhá dostatečná výměna vzduchu, nasměrujte čerstvý vzduch přímo od okna do požadované místnosti.

V létě může být v horních patrech horko a dusno. Výkonný ventilátor BONECO Air Shower vhání studený vzduch od podlahy v přízemí do horních pater a teplota se vyrovná.

V klimatizovaných místnostech s vysokým stropem klesá studený vzduch na podlahu, zatímco teplý vzduch stoupá ke stropu. Natočte ventilátor BONECO prímo nahoru a docilíte pocitu studené vzduchové sprchy.

Ventilátor BONECO Air Shower před čištěním vždy odpojte od napájecí zásuvky! Pokud tak neučiníte, může dojít k úrazu elektrickým proudem se smrtelnými následky!

Nepoužívejte k čištění alkohol nebo korozivní čisticí prostředky.

ČIŠTĚNÍ KRYTU

Všechny ventilátory BONECO Air Shower jsou konstruovány pro provoz s minimální údržbou, dokonce i po letech používání. Ve většině případů stači k čištění suchá utěrka.

Případné silné nečistoty odstraňte navlhčenou utěrkou. Do vody přidejte malé množství kuchyňského saponátu.

ČIŠTĚNÍ LOPATEK VENTILÁTORU

1. Natočte ventilátor směrem nahoru a povolte pojistný šroub.

1. Lehkým otočením proti směru pohybu hodinových ručiček odstraňte přední mřížku.

1. Povolte pojistný šroub uprostřed ve směru pohybu hodinových ručiček.

1. Vyjměte lopatky ventilátoru a očistěte je vlhkou utěr- kou.

2. Jednotku opět sestavte v opačném pořadí uvedených kroků.

3. Upevněte přední mřížku pojistným šroubem. Dejte přitom pozor na polohu šroubu v přední mřížce.

Upozorňujeme, že konektorové části lze demontovat. Při přemístění na nové místo jednotku rozeberte na oddělitelné části, přepravte je jednotlivě na požadované stanoviště a opět smontujte.

Skladování je nejednodušší a nejefektivnější v původním balení. Ventilátor BONECO Air Shower skladujte na suchém místě.

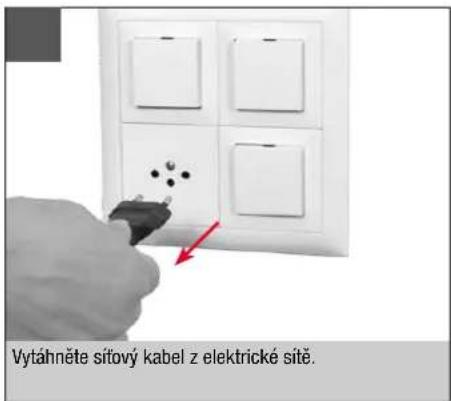

Vytáhněte síťový kabel z elektrické sitě.

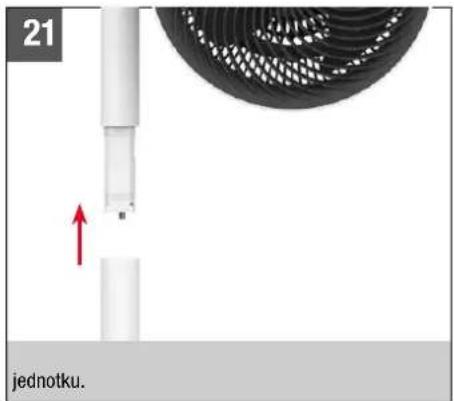

21 jednotku.

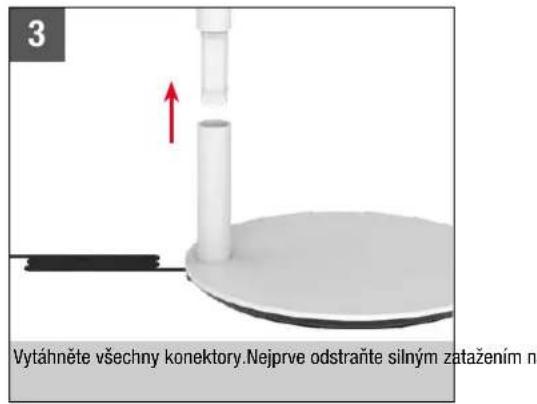

3 Vytáhněte všechny konektory. Nejprve odstraňte silným zatažením n

NÁVOD NA POUŽÍVANIE BONECO F220/F230

OBSAH

Technické údaje 175

Úvod 176

Obsah balenia 176

Poznámky k výstupu 180

Bezpečnostné pokyny 181

Čistenie krytu 181

Dúfame, že budete so svojím ventilátorom BONECO Air Shower spokojní!

OBSAH BALENIA

Vyberatelný konektor (F220: 1×/ F230: 2×)

Návod Bezpečnostné pokyny

1 Regulátor výstupného výkonu
2 Jednotka ventilátora
3 Vyberatelný konektor
4 Základňa so sietovým káblom

SPUSTENIE

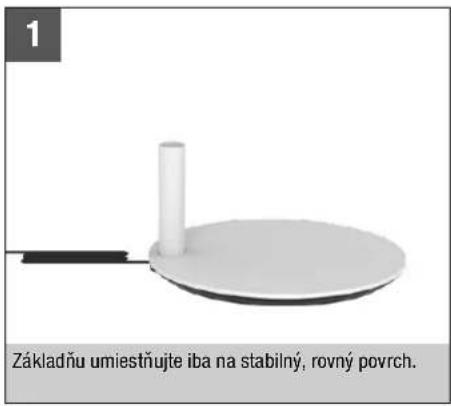

Close-up of a circular electronic device with a cylindrical port and a black handle, labeled 'Základňu umiestňujte iba na stabilný, rovný povrch.' (no other text or symbols visible)

5 výkon pomocou ovládača.

Při čistení nepoužívajte alkohol ani agresívne čistiace prostriedky.

ČISTENIE KRYTU

1. Uvolnite poistnú skrutku v strede v smere hodinových ručičiek.
