KASUTUSJUHEND F220 BONECO

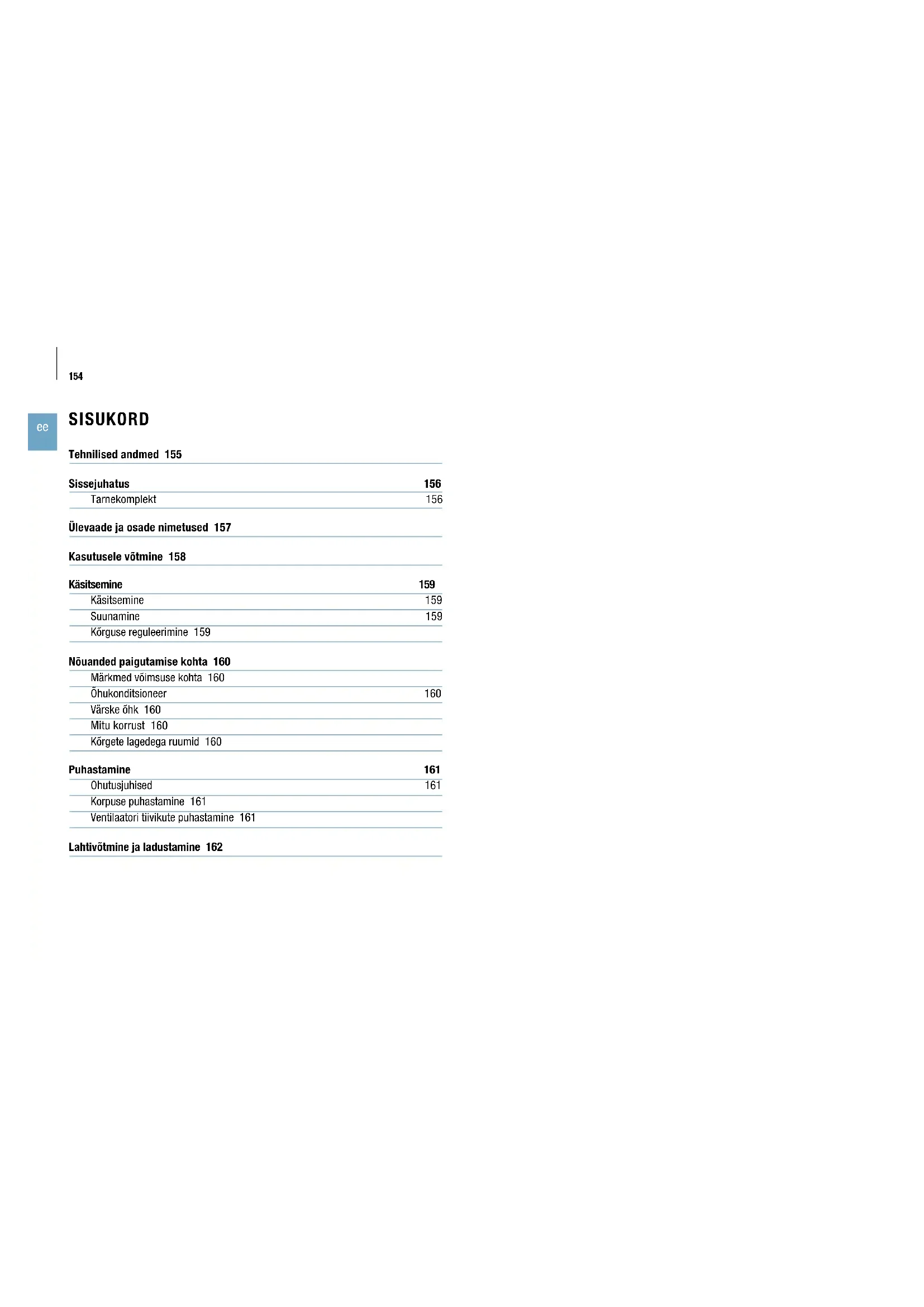

SISUKORD Tehnilised andmed 155 Sissejuhatus 156 Tarnekomplekt 156 Ülevaade ja osade nimetused 157 Kasutusele võtmine 158 Käsitsemine 159 Käsitsemine 159 Suunamine 159 Kõrguse reguleerimine 159 Nõuanded paigutamise kohta 160 Märkmed võimsuse kohta 160 Õhukonditsioneer 160 Värske õhk 160 Mitu korrust 160 Kõrgete lagedega ruumid 160 Puhastamine 161 Ohutusjuhised 161 Korpuse puhastamine 161 Ventilaatori tiivikute puhastamine 161 Lahtivõtmine ja ladustamine 162155

/ h Õhuvoolu kiirus 3,9 m/s Mõõtmed (p x l x k) BONECO F220 375 × 375 × 850 mm (koos ühe ühendustükiga) BONECO F230 375 × 375 × 1210 mm (koos kahe ühendustükiga) Tühikaal BONECO F220 6,7 kg BONECO F230 8,9kg TEHNILISED ANDMED

TARNEKOMPLEKT BONECO ventilaator Eemaldatav ühendustükk (F220: 1×/ F230: 2×) Alus koos toitekaabliga Kasutusjuhend Ohutusjuhised HEA KLIENT, täname, et olete ostnud ventilaatori BONECO Air Shower. Need suure jõudlusega seadmed sobituvad kergesti teie vajadustega. Väiksemale võimsusele reguleerimisel te- kitavad need teie kodus kuumadel päevadel meeldiva õrna tuulehoo. Kui kasutate õhukonditsioneeri süsteemi, jaotab võimas ventilaator õhu kogu ruumis laiali nii, et temperatuur selles on ühtlane. Ventilaatori BONECO Air Shower väljatöötamisel olid esikohal vähene hooldusvajadus ja vastupidavus. Ven- tilaatori ainulaadse kujuga tiivikud tekitavad ühtlase õhuvoolu minimaalse energiatarbe juures, mis on hea ka keskkonna jaoks. Elegantne disain on kooskõlas mis ta- hes stiiliga, nii et te võite ventilaatorit BONECO Air Shower kasutada kogu aasta vältel. Loodame, et naudite oma uue ventilaatori BONECO Air Shower kasutamist! SISSEJUHATUS157

BONECO F220 Air Shower Ventilaator BONECO F230 Air Shower Ventilaator 1 Võimsusregulaator 2 Ventilaator 3 Eemaldatav ühendustükk 4 Alus koos toitekaabliga

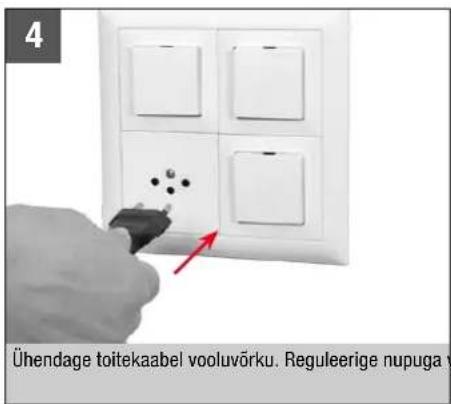

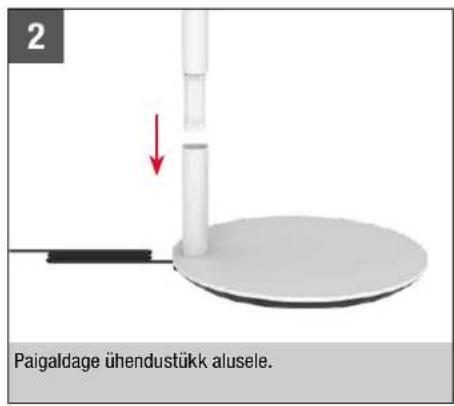

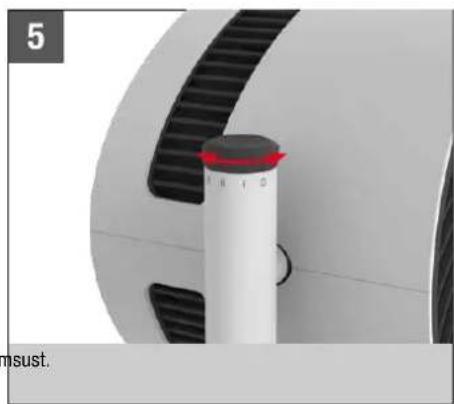

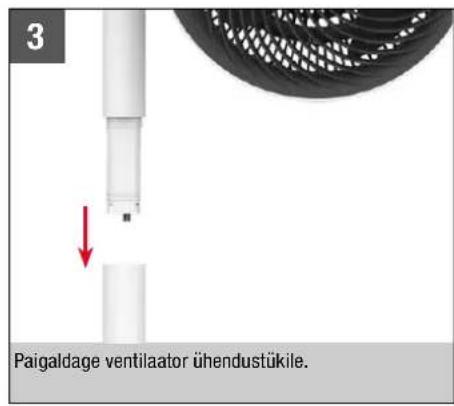

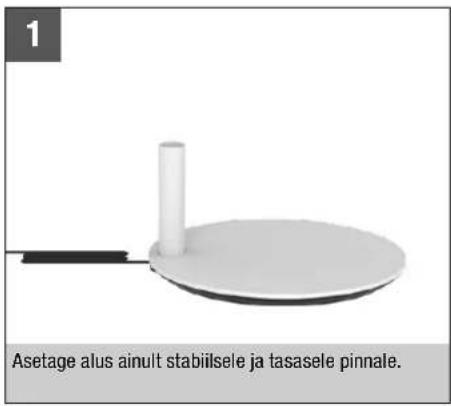

BONECO F220 ja BONECO F230 ainus erinevus on, et BONECO F230 sisaldab kahte ühendustükki. Ventilaatorit saab kasutada koos ühe või kahe ühen- dustükiga või ilma ühendustükita. Seda on võimalik kohandada vastavalt oma vajadustele. Asetage alus ainult stabiilsele ja tasasele pinnale. Paigaldage ühendustükk alusele. Paigaldage ventilaator ühendustükile. Ühendage toitekaabel vooluvõrku. Reguleerige nupuga võimsust.159

KÄSITSEMINE Kõik ventilaatorid BONECO Air Shower on konstrueeri- tud nii, et neid oleks lihtne käsitseda. Võimsust saab ühe nupuga reguleerida nelja taseme vahel: 0 › I › II › III › IV SUUNAMINE Ventilaatorit saab käsitsi keerata 270 kraadi. Ventilaatorit ei saa keerata kogu 360 kraadi ulatu- ses.

KÕRGUSE REGULEERIMINE

Kõik elektrilised koostisosad on täielikult ühendustükiga seotud. Seetõttu on võimalik kõrgust igal ajal ühendus- tükkide lisamisega reguleerida, selleks tuleb ühendus- tükke lisada või neid äkilise tõmbega eemaldada. Ohutuskaalutlustel on korraga võimalik kasutada ainult kahte ühendustükki. KÄSITSEMINE 270°160

Kõik ventilaatorid BONECO Air Shower on suure jõudlu- sega ja suudavad liigutada suuri õhukoguseid. Et seda ära kasutada, Suunake õhku konkreetses suunas, et saavu- tada ruumis ühtlane kliima. Järgmised näited illustreeri- vad, kuidas seda teha.

Õhukonditsioneeriga varustatud, kõrgete lagedega ruu- mides vajub külm õhk põrandale ja soe õhk tõuseb lae alla. Pöörake ventilaator BONECO Air Shower otse üles, et saavutada õhuduši võtmise tunne. MITU KORRUST Suvel võib kõrgematel korrustel minna palavaks ja niis- keks. Ventilaator BONECO Air Shower juhib jahedat õhku alumiselt korruselt ülemistele, et saavutada ühtlane tem- peratuur. ÕHUKONDITSIONEER Õhukonditsioneer jaotab temperatuuri ruumis mitmel eri viisil. Suunake ventilaator BONECO Air Shower nii, et see juhib sooja õhu konditsioneeri poole. Seda saab teha otseselt või kaudselt õhuringluse abil, nagu on näidatud sellel joonisel.

Ventilaator BONECO Air Shower aitab saavutada sise- ruumides parema ventilatsiooni. Kui puudub ristventi- latsioon, suunake värske õhk otse akna juurest soovitud ruumi.161

PUHASTAMINE OHUTUSJUHISED Enne puhastamist eemaldage ventilaator BONECO Air Shower alati vooluvõrgust! Vastasel korral võib tagajärjeks olla elektrilöök ja surmav vigastus! Ärge puhastage seadet alkoholi ega korrodeeriva toimega puhastusvahenditega. KORPUSE PUHASTAMINE Kõik ventilaatorid BONECO Air Shower on konstrueeritud nii, et ka pärast aastaid kestnud kasutamist vajavad need vaid vähest hooldamist. Enamasti võib puhastamiseks kasutada kuiva lappi. Tugevasti kinni olev mustus eemaldage korpuselt niiske lapiga. Lisage veele väike kogus nõudepesuvahendit.

VENTILAATORI TIIVIKUTE PUHASTAMINE

1. Pöörake ventilaator suunaga üles ja vabastage fik-

2. Keerake eesmist resti eemaldamiseks kergelt vastu-

3. Keerake päripäeva lahti keskel olev fikseerimiskruvi.

4. Eemaldage ventilaatori tiivikud ja puhastage need

5. Pange seade vastupidises järjekorras uuesti kokku.

6. Kinnitage eesmine rest fikseerimiskruviga. Seejuu-

res pöörake tähelepanu kruvi õigele asukohale restil.162

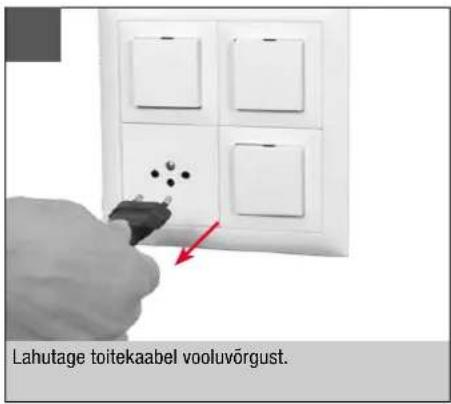

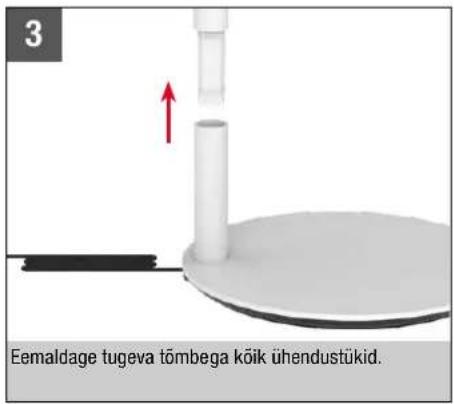

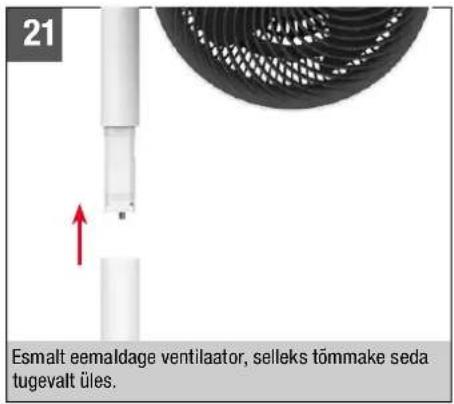

Ladustamine on kõige hõlpsam ja kindlam, kui kasu- tate algset pakendit. Ladustage BONECO Air Shower ventilaatorit kuivas kohas. Pidage meeles, et eemaldatavaid ühendustükke on võimalik seadme küljest ära võtta. Seadme teisalda- misel uude asukohta võtke seade eemaldatavateks osadeks lahti, viige üksikud osad soovitud kohta ja monteerige seade uuesti kok. Eemaldage tugeva tõmbega kõik ühendustükid.Esmalt eemaldage ventilaator, selleks tõmmake seda tugevalt üles. Lahutage toitekaabel vooluvõrgust.163
