F220 - Ventilatore BONECO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ventilatore a piedistallo
Marca	Boneco
Modello	F220
Dimensioni (L × l × H)	375 × 375 × 850 mm
Peso	6,7 kg
Alimentazione	220-240 V ~ 50 Hz
Consumo elettrico	33 W (max)
Livello sonoro massimo	58 dBA
Portata d'aria massima	1260 m³/h
Velocità dell'aria massima	3,9 m/s
Numero di velocità	4 (0, I, II, III, IV)
Orientamento	Inclinabile manualmente su 270°
Altezza regolabile	Sì, aggiungendo o rimuovendo colonne di supporto (max 2)
Materiale del corpo	Plastica (secondo le istruzioni)
Tipo di pala	Pale rimovibili per la pulizia
Funzioni principali	Ventilazione, ricircolo d'aria, raffrescamento
Manutenzione e pulizia	Panno asciutto o umido; smontaggio delle pale per la pulizia
Sicurezza	Scollegare prima della pulizia; non utilizzare alcol o prodotti aggressivi
Pezzi di ricambio disponibili	Colonne di supporto, unità di ventilazione, griglia, pale
Riparabilità	Possibilità di cambiare pale e griglie; assistenza BONECO
Garanzia	Consultare il rivenditore o BONECO

Domande frequenti - F220 BONECO

Come regolare la velocità del ventilatore Boneco F220?

Utilizzare il regolatore di potenza per passare tra i livelli 0 (spento), I, II, III e IV. Ruotare la manopola per scegliere la velocità desiderata.

Il ventilatore può essere inclinato?

Sì, l'unità di ventilazione può essere inclinata manualmente di 270 gradi. Attenzione, non effettua una rotazione completa di 360 gradi.

Come regolare l'altezza del ventilatore?

L'altezza si modifica aggiungendo o rimuovendo le colonne di supporto. Tirare energicamente sulla colonna per rimuoverla. Utilizzare al massimo due colonne di supporto per motivi di sicurezza.

Come pulire le pale del ventilatore?

Scollegare l'apparecchio. Inclinare l'unità verso l'alto, allentare la vite di sicurezza e rimuovere la griglia frontale. Allentare la vite centrale, rimuovere le pale e pulirle con un panno umido. Rimontare in ordine inverso.

Si può usare il ventilatore senza colonna di supporto?

Sì, l'unità di ventilazione può essere utilizzata senza colonna di supporto, o con una o due colonne secondo le necessità.

Qual è il livello sonoro massimo del Boneco F220?

Il livello sonoro massimo è di 58 dBA, che corrisponde a un funzionamento relativamente silenzioso per un ventilatore di questa potenza.

Come riporre il ventilatore in inverno?

Smontare le parti rimovibili (unità di ventilazione, colonne) e conservarle nell'imballaggio originale se possibile. Conservare l'apparecchio in un luogo asciutto.

Cosa fare se il ventilatore non funziona più?

Verificare innanzitutto che il cavo di alimentazione sia ben collegato e che la presa funzioni. Se il problema persiste, contattare il servizio clienti BONECO o un riparatore autorizzato.

Il ventilatore può essere utilizzato con un variatore esterno?

No, è previsto solo il regolatore integrato. L'uso di un variatore esterno potrebbe danneggiare il motore.

Qual è il consumo elettrico massimo?

Il consumo elettrico massimo è di 33 Watt (al livello IV). Questo lo rende economico in termini di energia.

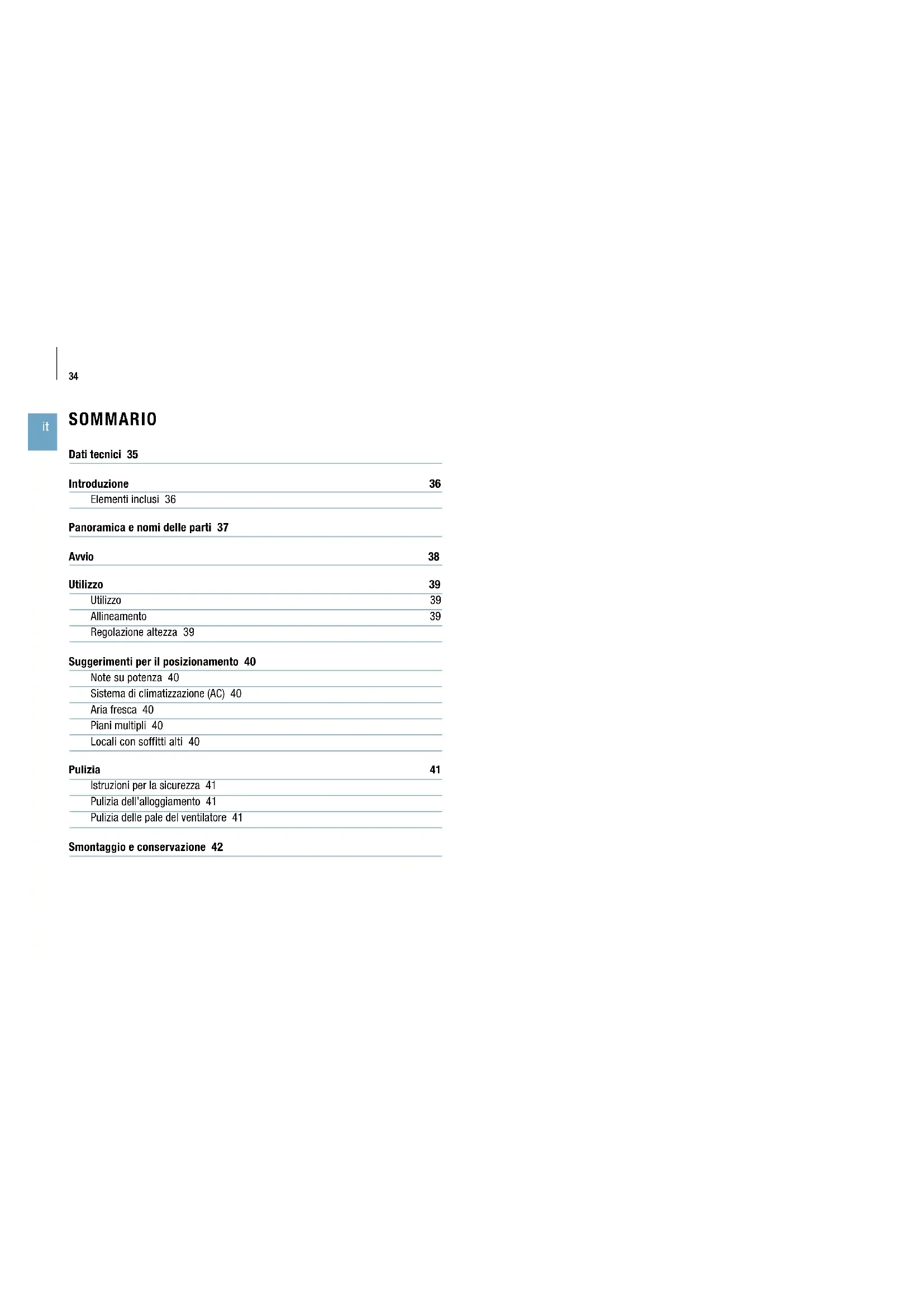

MANUALE UTENTE F220 BONECO

Istruzioni per l'uso 33

Panoramica e nomi delle parti 37

Avvio 38

Utilizzo 39

Utilizzo 39

Allineamento 39

Regolazione altezza 39

Suggerimenti per il posizionamento 40

Note su potenza 40

Sistema di climatizzazione (AC) 40

Aria fresca 40

Piani multipli 40

Locali con soffitti alti 40

Pulizia 41

Istruzioni per la sicurezza 41

Pulizia dell'alloggiamento 41

Pulizia delle pale del ventilatore 41

Smontaggio e conservazione 42

DATI TECNICI

Dati tecnici*

Modello BONECO F220 – BONECO F230
Tensione di alimentazione 220–240V ~ 50Hz
Potenza assorbita 33 W (livello massimo)
Livello di rumore di funzionamento 58 dBA (livello massimo)
Portata d'aria 1260 m	^3/h
Velocità dell'aria 3,9 m/s
Dimensioni L × P × H	BONECO F220	375×375×850 mm (con un connettore)
	BONECO F230	375×375×1210 mm (con due connettori)
Peso a vuoto	BONECO F220 6,7 kg
	BONECO F230 8,9kg

* Soggetto a modifiche

INTRODUZIONE

GENTILE CLIENTE,

complimenti per avere acquistato il ventilatore a doccia d'aria BONECO. Queste unità ad alte prestazioni saranno in grado di rispondere perfettamente alle sue esigenze. Quando impostati sui livelli di potenza più bassi, nelle giornate più calde essi forniscono una piacevole ventilazione in casa. D'altra parte, se si utilizza un condizionatore d'aria, la potente ventola dell'unità distribuisce l'aria in tutta la stanza, garantendo in questo modo una temperatura uniforme.

Nello sviluppo del ventilatore a doccia d'aria BONECO, abbiamo privilegiato la ridotta manutenzione e la durata. La forma caratteristica della pala crea una portata d'aria uniforme, riducendo il consumo di energia, con un chiaro vantaggio per l'ambiente. Il suo design elegante si integra alla perfezione in qualsiasi stile decorativo: il suo ventilatore a doccia d'aria BONECO può essere utilizzato tutto l'anno.

Speriamo che le piaccia il suo nuovo ventilatore a doccia d'aria BONECO!

ELEMENTI INCLUSI

Unità ventola BONECO

Connettore rimovibile (F220: 1×/ F230: 2×)

Base con cavo di alimentazione

Manuale Istruzioni per la sicurezza

1 Regolatore di potenza
2 Unità ventola
3 Connettore rimovibile
4 Base con cavo di alimentazione

AVVIO

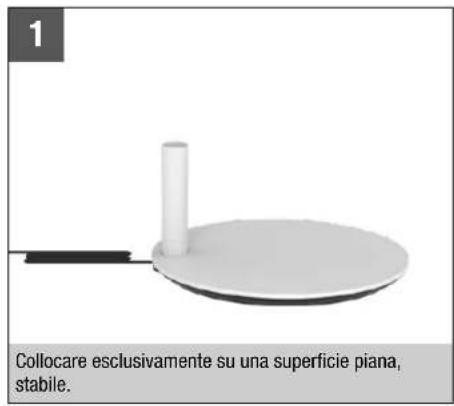

1 Collocare esclusivamente su una superficie piana, stabile.

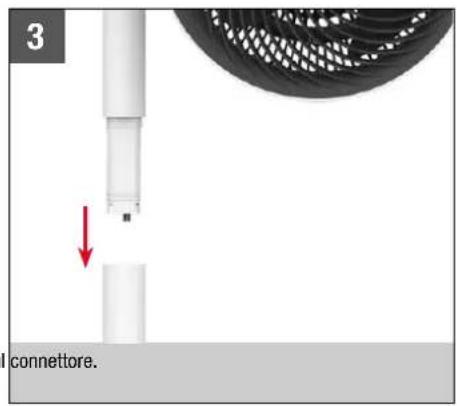

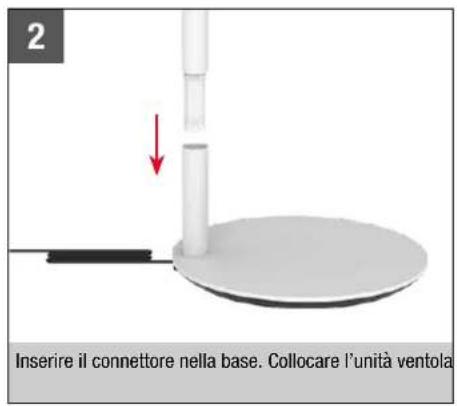

2 Inserire il connettore nella base. Collocare l'unità ventola

3 connettore.

4 Collegare il cavo di alimentazione a una presa di cor- rente.

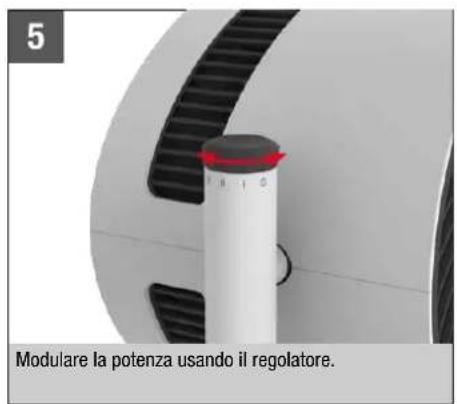

Modulare la potenza usando il regolatore.

BONECO F220 e BONECO F230 sono diversi solo in quanto BONECO F230 include un secondo connet- tore.
È possibile utilizzare l'unità ventola con uno, con un secondo o senza connettori. Può essere personalizzato secondo le vostre esigenze.

UTILIZZO

UTILIZZO

Tutti i ventilatori BONECO Air Shower sono progettati per essere utilizzati facilmente. La potenza può essere impostata su quattro livelli, usando un unico regolatore: 0, I, II, III, IV

ALLINEAMENTO

L'unità di ventilazione può essere inclinata manualmente di 270 gradi.

L'unità di ventilazione non ruota completamente di 360 gradi.

REGOLAZIONE ALTEZZA

Tutti i componenti elettrici sono completamente integrati nel connettore. Pertanto è possibile regolare l'altezza in qualsiasi momento aggiungendo connettori o tirandoli fortemente per rimuoverli.

Per ragioni di sicurezza, è possibile utilizzare contemporaneamente max. due connettori.

Tutti i ventilatori BONECO Air Shower sono dotati di una ventola ad alta potenza in grado di spostare grandi quantità di aria. Come utilizzare questa funzione: Convogliare l'aria in una direzione specifica per ottenere un clima ambientale uniforme. I seguenti esempi illustrano come farlo.

SISTEMA DI CLIMATIZZAZIONE (AC)

Un condizionatore d'aria distribuisce la temperatura in vari modi. Il ventilatore BONECO Air Shower può essere utilizzato per spostare l'aria calda verso l'impianto di climatizzazione. Ciò può essere fatto direttamente o indirettamente tramite la circolazione dell'aria, come mostrato in questa immagine.

Il ventilatore BONECO Air Shower aiuta a ottenere una migliore ventilazione all'interno. Se non è possibile creare una ventilazione trasversale, convogliare l'aria fresca direttamente dalla finestra al locale desiderato.

In estate, i piani più alti possono diventare caldi e afosi. Il potente ventilatore BONECO Air Shower convoglia l'aria fredda dal piano terra ai piani superiori, permettendo il raggiungimento di una temperatura uniforme.

Nei locali con aria condizionata e soffitti alti, l'aria fredda scende sul pavimento mentre l'aria calda sale verso il soffitto. Ruotare il ventilatore BONECO verso l'alto per una sensazione di doccia d'aria.

Scollegare sempre la spina del BONECO Air Shower prima di iniziare la pulizia! In caso contrario si possono provocare scosse elettriche e lesioni mortali!

Non pulire mai con alcol né detergenti corrosivi.

PULIZIA DELL'ALLOGGIAMENTO

Tutti i ventilatori BONECO Air Shower sono progettati per un funzionamento a bassa manutenzione, anche dopo parecchi anni di utilizzo. Nella maggior parte dei casi, sarà sufficiente pulirli con un panno asciutto.

Se è presente sporco ostinato, pulire l'alloggiamento con un panno umido. Aggiungere all'acqua una piccola quantità di detersivo per piatti.

PULIZIA DELLE PALE DEL VENTILATORE

1. Inclinare l'unità di ventilazione verso l'alto e allentare la vite di sicurezza.

1. Rimuovere la griglia anteriore ruotando leggermente in senso antiorario.

1. Svitare in senso orario la vite di sicurezza posta nel mezzo.

1. Rimuovere le pale del ventilatore e pulirle con un panno umido.
2. Rimontare l'unità seguendo i passaggi in ordine inverso.
3. Fissare la griglia anteriore utilizzando la vite di sicurezza. In tale operazione, prestare attenzione alla posizione della vite sulla griglia anteriore.

SMONTAGGIO E CONSERVAZIONE

N.B.: I componenti del connettore rimovibile sono staccabili. Quando l'unità viene spostata in una nuova ubicazione, smontare l'unità nelle sue parti staccabili, trasportarle singolarmente all'ubicazione desiderata e poi rimontare il tutto.

Il modo più semplice e più efficace di conservare il prodotto è utilizzare l'imballo originale. Conservare il ventilatore BONECO Air Shower in un luogo asciutto.

Scollegare il cavo di alimentazione dalla rete di alimentazione elettrica.

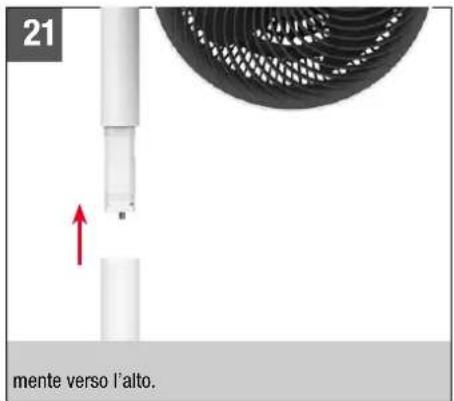

21 mente verso l'alto.

3 Rimuovere tutti i connettori tirando saldamente.Rimuovere innanzitu
