F220 - Ventilátor BONECO - Ingyenes használati útmutató

Termék típusa	Álló ventilátor
Márka	Boneco
Modell	F220
Méretek (H × Sz × Ma)	375 × 375 × 850 mm
Súly	6,7 kg
Tápfeszültség	220-240 V ~ 50 Hz
Villamos fogyasztás	33 W (max)
Maximális zajszint	58 dBA
Maximális légáramlás	1260 m³/h
Maximális légsebesség	3,9 m/s
Sebességfokozatok száma	4 (0, I, II, III, IV)
Irányítás	Manuálisan dönthető 270°-ban
Állítható magasság	Igen, tartóoszlopok hozzáadásával vagy eltávolításával (max. 2)
Ház anyaga	Műanyag (a használati utasítás szerint)
Lapát típusa	Tisztítható, eltávolítható lapátok
Fő funkciók	Szellőzés, légkeverés, hűsítés
Karbantartás és tisztítás	Száraz vagy nedves rongy; a lapátok eltávolítása a tisztításhoz
Biztonság	Tisztítás előtt húzza ki a hálózatból; ne használjon alkoholt vagy agresszív tisztítószereket
Elérhető alkatrészek	Tartóoszlopok, ventilátoregység, rács, lapátok
Javíthatóság	Lehetőség a lapátok és rácsok cseréjére; BONECO támogatás
Garancia	Kérdezze meg a viszonteladót vagy a BONECO-t

Gyakran ismételt kérdések - F220 BONECO

Hogyan állítsuk be a Boneco F220 ventilátor sebességét?

Használja a teljesítményszabályzót a 0 (kikapcsolt), I, II, III és IV fokozatok közötti váltáshoz. Forgassa el a gombot a kívánt sebesség kiválasztásához.

Dönthető a ventilátor?

Igen, a ventilátoregység manuálisan 270 fokban dönthető. Figyelem: nem végez teljes 360 fokos elfordulást.

Hogyan állítsuk be a ventilátor magasságát?

A magasság tartóoszlopok hozzáadásával vagy eltávolításával változtatható. Húzza erőteljesen az oszlopot az eltávolításhoz. Biztonsági okokból legfeljebb két tartóoszlopot használjon.

Hogyan tisztítsuk meg a ventilátor lapátjait?

Húzza ki a készüléket a hálózatból. Döntse felfelé az egységet, lazítsa meg a biztonsági csavart és vegye le az elülső rácsot. Lazítsa meg a központi csavart, vegye le a lapátokat, és tisztítsa meg őket nedves ruhával. Szerelje össze fordított sorrendben.

Használható a ventilátor tartóoszlop nélkül?

Igen, a ventilátoregység használható tartóoszlop nélkül, vagy egy vagy két oszloppal az igények szerint.

Mennyi a Boneco F220 maximális zajszintje?

A maximális zajszint 58 dBA, ami egy ilyen teljesítményű ventilátor esetében viszonylag csendes működésnek felel meg.

Hogyan tároljuk a ventilátort télen?

Szerelje szét a levehető részeket (ventilátoregység, oszlopok), és ha lehetséges, tartsa az eredeti csomagolásban. Tárolja a készüléket száraz helyen.

Mi a teendő, ha a ventilátor nem működik?

Először ellenőrizze, hogy a hálózati kábel megfelelően csatlakozik-e és a konnektor működik-e. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a BONECO ügyfélszolgálattal vagy egy hivatalos szervizzel.

Használható a ventilátor külső szabályzóval?

Nem, csak a beépített szabályzó használható. Külső szabályzó használata károsíthatja a motort.

Mennyi a maximális villamos fogyasztás?

A maximális villamos fogyasztás 33 Watt (IV fokozaton). Ez energiahatékonysá teszi.

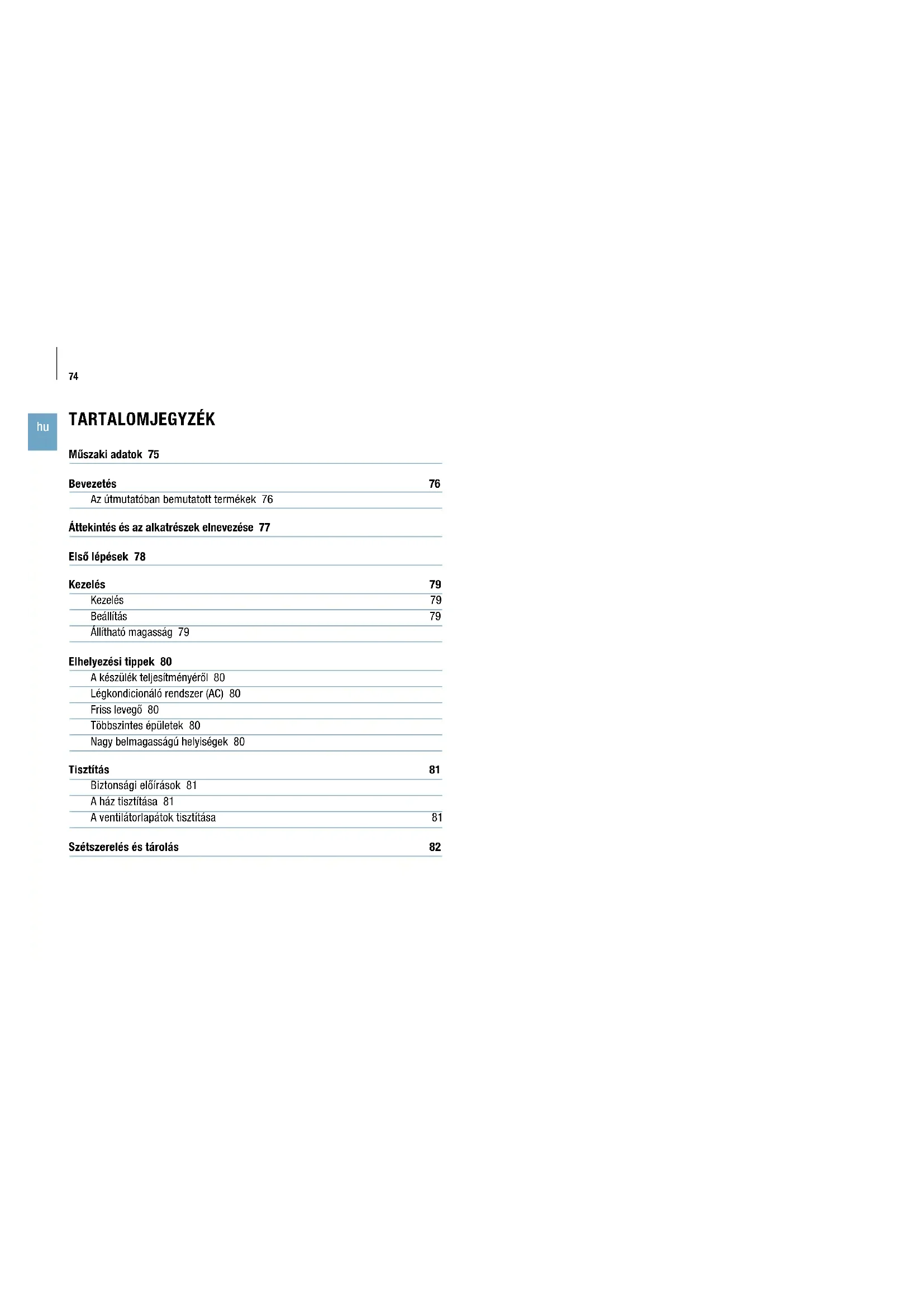

HASZNÁLATI ÚTMUTATÓ F220 BONECO

Használati útmutató 73

Az útmutatóban bemutatott termékek 76

Áttekintés és az alkatrészek elnevezése 77

Első lépések 78

Kezelés 79

Kezelés 79

Beállítás 79

Állítható magasság 79

Elhelyezési tippek 80

A készülék teljesítményéről 80

Légkondicionáló rendszer (AC) 80

Friss levegő 80

Többszintes épületek 80

Nagy belmagasságú helyiségek 80

Tisztítás 81

Biztonsági előírások 81

A ház tisztítása 81

A ventilátorlapátok tisztítása 81

Szétszerelés és tárolás 82

MÜSZAKI ADATOK

Müszaki adatok*

Modell BONECO F220 – BONECO F230

Tápfeszültség 220–240V ~ 50Hz

Felvett teljesítmény 33 W (max. szint)

Működési zajszint 58 dBA (max. szint)

Légáramlás 1260 m

^3/h

Légsebesség 3,9 m/s

Méretek H×Sz×M	BONECO F220	375 × 375 × 850 mm (egy csatlakozóelemmel)
	BONECO F230	375 × 375 × 1210 mm (két csatlakozóelemmel)
Súly (üresen)	BONECO F220 6,7 kg
	BONECO F230 8,9kg

* Változó

BEVEZETÉS

TISZTELT VÁSÁRLÓ!

Szeretnénk gratulálni a BONECO Air Shower ventilátor megvásárlása alkalmából. Ezek a nagy teljesítményű készülékek tökéletesen eleget tesznek igényeinek. Ha alacsony teljesítményszintet állít be, a készülékek kellemes fuvallatot árasztanak otthonában a meleg napokon. Másrészt ha légkondicionáló rendszert használ, az egység nagy teljesítményű ventilátora úgy osztja el a levegőt a helyiségben, hogy egységes hömérsékletet biztosítson.

A BONECO Air Shower ventilátor megtervezésekor a könnyű üzemeltetést és a tartósságot tartottuk leginkább szem előtt. A ventilátorlapát egyedi alakja egységes légáramot hoz létre minimális energiafelhasználással, ami jó hatással van a környezetre. Az elegáns kivitel harmonikusan illeszkedik bármilyen dekorációs stílushoz, így a BONECO Air Shower ventilátort az egész évben használni tudja.

Reméljük, örömét leli az új BONECO Air Shower ventilátorában!

AZ ÚTMUTATÓBAN BEMUTATOTT TERMÉKEK

BONECO ventilátoregység

Eltávolitható csatlakozóelem (F220: 1×/ F230: 2×)

Talp hálózati kábellel

Kézikönyv Biztonsági előírások

1 Teljesítményszabályzó
2 Ventilátoregység
3 Eltávolítható csatlakozóelem
4 Talp hálózati kábellel

ELSŐ LÉPÉSEK

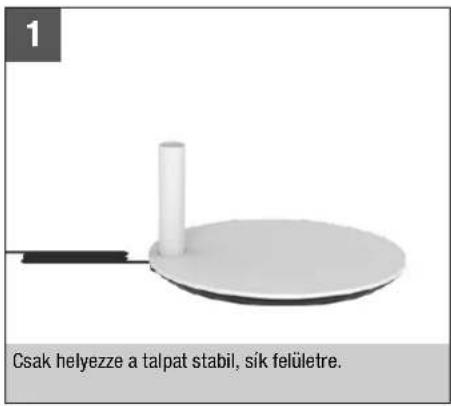

1 Csak helyezze a talpat stabil, sík felületre.

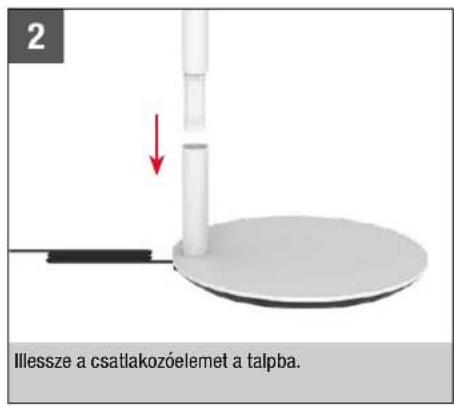

2 Illessze a csatlakozóelemet a talpba.

3 Helyezze a ventilátoregységet a csatlakozóelemre.

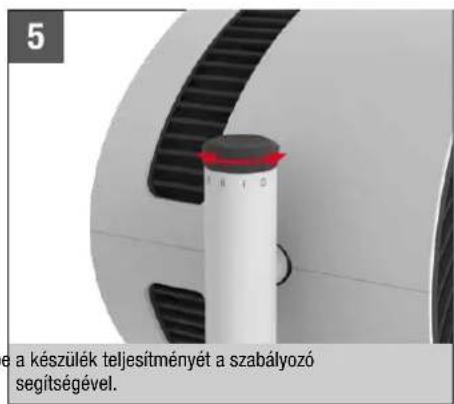

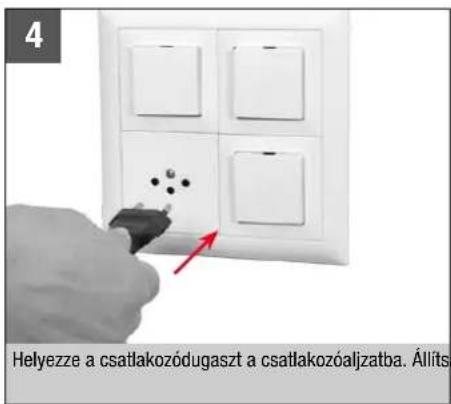

4 Helyezze a csatlakozódugaszt a csatlakozóaljzatba. Állítsa

5 e a készülék teljesítményét a szabályozó segítségével.

A BONECO F220 és a BONECO F230 típusok közötti különbség csupán annyi, hogy a BONECO F230 változat egy második csatlakozóelemmel is rendelkezik.
A ventilátoregységet használhatja egy vagy egy második csatlakozóelemmel vagy csatlakozóelem nélkül. Igényeihez igazíthatja.

KEZELÉS

KEZELÉS

Valamennyi BONECO Air Shower ventilátor könnyen kezelhető. Négyféle teljesítmény állítható be egyszerű módon: 0 > I > II > III > IV

BEÁLLÍTÁS

A ventilátoregység kézzel 270 fokkal dönthető.

A ventilátoregység nem fordul körbe 360 fokban.

ÁLLÍTHATÓ MAGASSÁG

Minden elektromos alkatrész teljesen beépítésre került a csatlakozóba. Ezért a magasság bármikor beállítható a csatlakozóelemek hozzáadásával vagy az erőteljes húzással történő eltávolításával.

Biztonsági okokból egyszerre legfeljebb két csatlakozóelem használható.

Az összes BONECO Air Shower ventilátor nagy teljesít-ményű ventilátorral van felszerelve, amely nagy légtöme-geket képes mozgatni. Ezt a következőképpen használ-hatja: Vezesse a levegőt egy meghatározott irányba, hogy egységes helyiség-hőmérsékletet érjen el. A következő példákkal illusztráljuk ennek megvalósítását.

LÉGKONDICIONÁLÓ RENDSZER (AC)

A légkondicionáló a hőmérsékletet különböző módokon osztja el. Használja a BONECO Air Shower ventilátort, hogy a meleg levegőt a légkondicionáló rendszerhez terelje. Ez a képen látható módon közvetlenül vagy közvetetten történhet a légkeringés által.

A BONECO Air Shower ventilátor segít a beltéri szellőzés javításában. Ha nem jön létre keresztszellőzés, vezesse a friss levegőt közvetlenül az ablaktól a kívánt helyiségbe.

Nyáron fülledt, meleg klíma uralkodhat a felső szinteken. Az erőteljes BONECO Air Shower ventilátor a hideg levegőt a talajtól az emeletek felé irányítja az egységes hőmérséklet elérése céljából.

A nagy belmagasságú légkondicionált helyiségekben a hideg levegő lesüllyed a talajra, miközben a meleg levegő felszáll a mennyezetig. Fordítsa a BONECO Air Shower ventilátort, hogy élvezhesse a légzuhany élményét.

Mindig húzza ki a BONECO Air Shower ventilátort a csatlakozóból, mielőtt megkezdi a tisztítást! Ennek elmulasztása áramütést és halálos sérülést okozhat!

Ne használjon alkoholtartalmú vagy rozsdásodást okozó tisztítószereket a tisztításhoz.

A HÁZ TISZTÍTÁSA

Az összes BONECO Air Shower ventilátor könnyen karbantartható, még sokéves használat után is. A legtöbb esetben száraz ronggyal tisztítható.

Makacs szennyeződés esetén tisztítsa a házat nedves ronggyal. Tegyen kevés mosogatószert a vízbe.

A VENTILÁTORLAPÁTOK TISZTÍTÁSA

1. Fordítsa felfelé a ventilátoregységet, és oldja ki a biztonsági csavart.

1. Távolítsa el az elülső rácsot, ehhez fordítsa el kissé az óramutató járásával ellentétes irányban.

1. Lazítsa meg a középső biztonsági csavart az óramutató járásával megegyezően.

1. Távolítsa el a ventilátorlapátokat és tisztítsa meg öket nedves ruhával.

2. Helyezze vissza az egységet úgy, hogy a lépéseket fordított irányban hajtja végre.

3. Helyezze vissza az elülső rácsot a biztonsági csavarral. Ennek kivitelezésekor ügyeljen a csavar helyzetére a rácson.

SZÉTSZERELÉS ÉS TÁROLÁS

Kérjük, ügyeljen arra, hogy az eltávolítható csatlakozó alkatrészei szétszerelhetők. Ha az egységet máshol helyezi el, szerelje szét alkatrészeire az egységet, vigye az alkatrészeket a kívánt helyre, majd ezután szerelje össze őket.

A tárolás legegyszerübb és leghatékonyabb módja, ha az eredeti csomagolást használja. A BONECO Air Shower ventilátort száraz helyen tárolja.

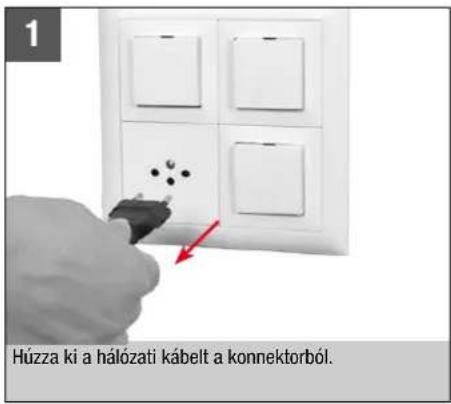

1 Húzza ki a hálózati kábelt a konnektorból.

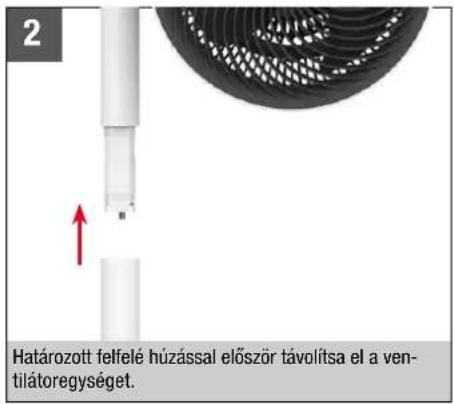

2 Határozott felfelé húzással először távolítsa el a vent- tilátoregységet.

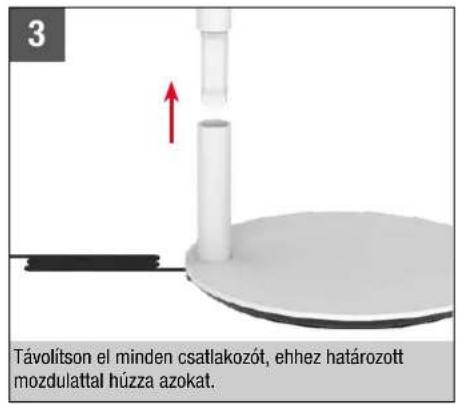

3 Távolitson el minden csatlakozót, ehhez határozott mozdulattal húzza azokat.
