Produkttyp	Golvfläkt
Märke	Boneco
Modell	F220
Mått (L × B × H)	375 × 375 × 850 mm
Vikt	6,7 kg
Strömförsörjning	220-240 V ~ 50 Hz
Strömförbrukning	33 W (max)
Maximal ljudnivå	58 dBA
Maximal luftflöde	1260 m³/h
Maximal lufthastighet	3,9 m/s
Antal hastigheter	4 (0, I, II, III, IV)
Orientering	Manuellt justerbar 270°
Justerbar höjd	Ja, genom att lägga till eller ta bort stödkolonner (max 2)
Höljets material	Plast (enligt manual)
Typ av blad	Avtagbara blad för rengöring
Huvudfunktioner	Ventilation, luftcirkulation, avkylning
Underhåll och rengöring	Torr eller fuktig trasa; demontering av blad för rengöring
Säkerhet	Koppla ur före rengöring; använd inte alkohol eller starka rengöringsmedel
Tillgängliga reservdelar	Stödkolonner, fläktenhet, galler, blad
Reparerbarhet	Möjlighet att byta blad och galler; BONECO-support
Garanti	Kontakta återförsäljaren eller BONECO

Vanliga frågor - F220 BONECO

Hur ställer jag in hastigheten på Boneco F220?

Använd strömregulatorn för att växla mellan nivåerna 0 (av), I, II, III och IV. Vrid på knappen för att välja önskad hastighet.

Kan fläkten lutas?

Ja, fläktenheten kan lutas manuellt upp till 270 grader. Observera att den inte roterar 360 grader.

Hur justerar jag fläktens höjd?

Höjden ändras genom att lägga till eller ta bort stödkolonner. Dra kraftigt i kolonnen för att ta bort den. Använd högst två stödkolonner av säkerhetsskäl.

Hur rengör jag fläktbladen?

Koppla ur apparaten. Luta enheten uppåt, lossa säkerhetsskruven och ta bort frontgallret. Lossa mittskruven, ta bort bladen och rengör dem med en fuktig trasa. Montera i omvänd ordning.

Kan fläkten användas utan stödkolonn?

Ja, fläktenheten kan användas utan stödkolonn, eller med en eller två kolonner beroende på dina behov.

Vad är den maximala ljudnivån för Boneco F220?

Den maximala ljudnivån är 58 dBA, vilket motsvarar en relativt tyst drift för en fläkt av denna effekt.

Hur förvarar jag fläkten på vintern?

Demontera de avtagbara delarna (fläktenhet, kolonner) och förvara dem i originalförpackningen om möjligt. Förvara apparaten på en torr plats.

Vad gör jag om fläkten inte fungerar?

Kontrollera först att nätsladden är ordentligt ansluten och att uttaget fungerar. Om problemet kvarstår, kontakta BONECO kundtjänst eller en auktoriserad reparatör.

Kan fläkten användas med en extern dimmer?

Nej, endast den inbyggda regulatorn är avsedd. Användning av en extern dimmer kan skada motorn.

Vad är den maximala strömförbrukningen?

Den maximala strömförbrukningen är 33 Watt (vid nivå IV). Detta gör den energieffektiv.

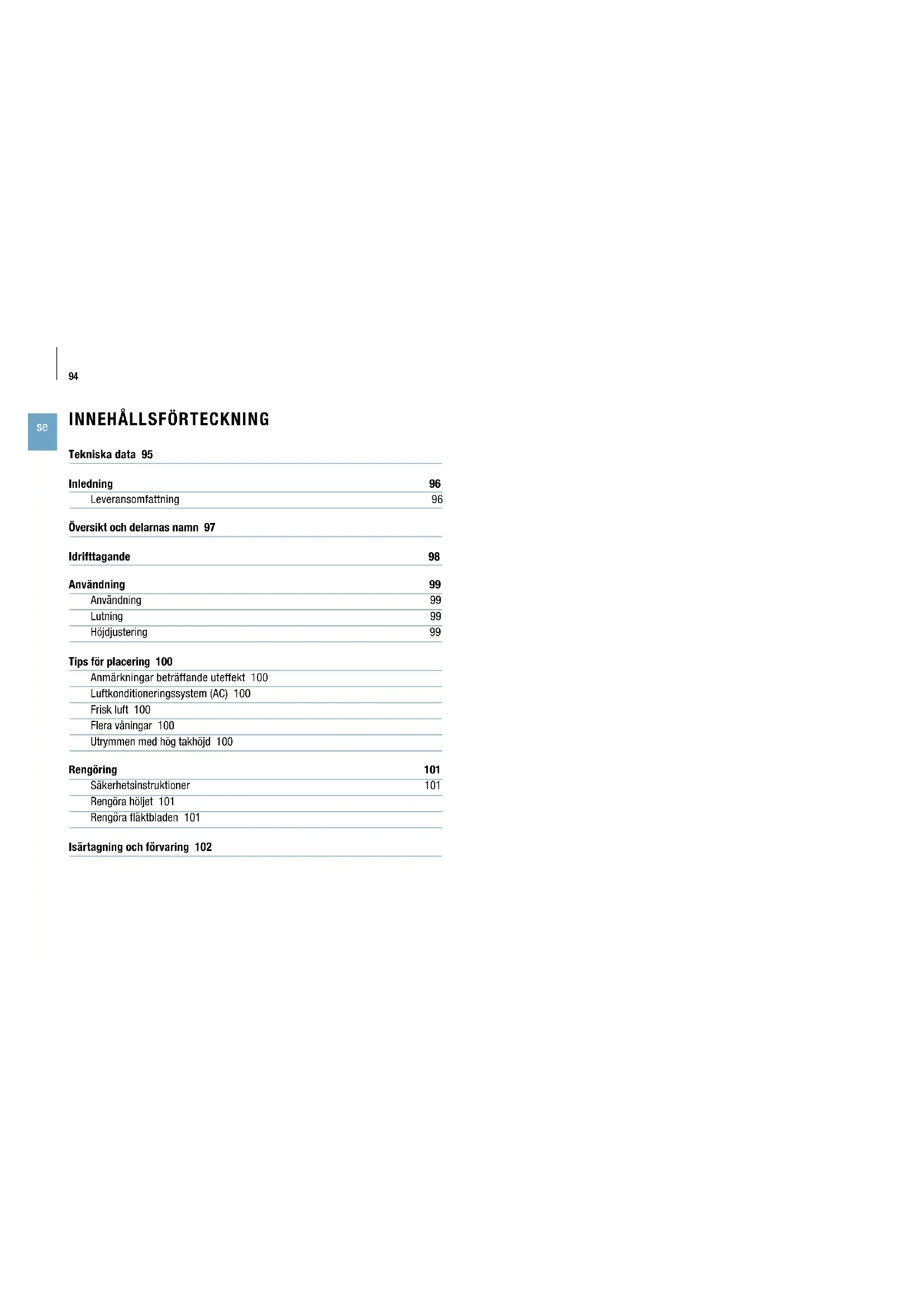

BRUKSANVISNING F220 BONECO

Inledning	96
Leveransomfattning	96

Översikt och delarnas namn 97

Idrifttagande	98
Användning	99
Användning	99
Lutning	99
Höjdjustering	99

Tips för placering 100

Anmärkningar beträffande uteffekt 100

Luftkonditioneringssystem (AC) 100

Frisk luft 100

Flera våningar 100

Utrymmen med hög takhöjd 100

Rengöring 101

Säkerhetsinstruktioner	101
Rengöra höljet 101
Rengöra fläktbladen 101

Isärtagning och förvaring 102

TEKNISKA DATA

Tekniska data*

Modell BONECO F220 – BONECO F230
Nätaggregatspänning 220–240V ~ 50Hz
Effektförbrukning 33 W (maxinställning)
Ljudnivå vid drift 58 dBA (maxinställning)
Luftgenomströmning 1260 m	^3/h
Lufthastighet 3,9 m/s
Mätt L×B×H	BONECO F220	375 × 375 × 850 mm (med ett mellanstycke)
	BONECO F230	375 × 375 × 1210 mm (med två mellanstycken)
Tomvikt	BONECO F220 6,7 kg
	BONECO F230 8,9kg

*Kan komma att ändras

INLEDNING

HEJ!

Vad roligt att du har köpt en BONECO Air Shower-fläkt! De här supereffektiva enheterna anpassar sig perfekt efter dina behov. När du ställer in dem på det låga effektläget ger de en härligt svalkande fläkt på varma dagar. Om du använder luftkonditioneringssystemet fördelar enhetens kraftfulla fläkt istället luften jämnt i hela rummet så att det blir samma temperatur överallt.

Vid utvecklingen av BONECO Air Shower-fläkten har fokus legat på att den ska vara hållbar och kräva lite underhåll. Fläktbladens unika form ger en jämn luftgenomströmning med minimal energiförbrukning – en viktig vinst för miljön. Den eleganta designen gör att fläkten passar väl ihop med alla slags inredningsstilar så att du kan använda din BONECO Air Shower-fläkt året runt.

Vi hoppas att du kommer att bli nöjd med din nya BONECO Air Shower-fläkt!

LEVERANSOMFATTNING

BONECO fläktenhet

Handbok Säkerhetsinstruktioner

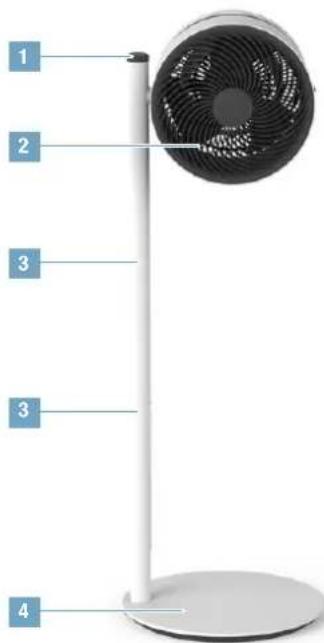

BONECO F220 Air Shower-fläkt

1 2 3 3 4

BONECO F230 Air Shower-fläkt

1 Effektreglage
2 Flaktenhet
3 Avtagbart mellanstycke
4 Bas med nätkabel

IDRIFTTAGANDE

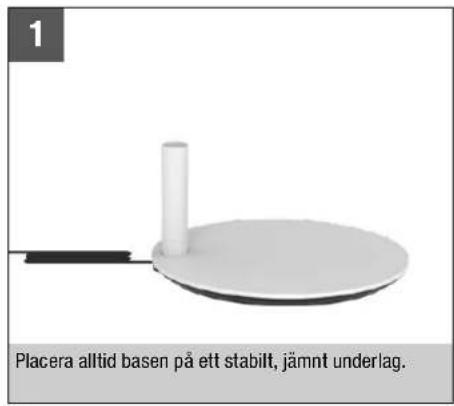

1 Placera alltid basen på ett stabilt, jämnt underlag.

2 För in mellanstycket i basen.

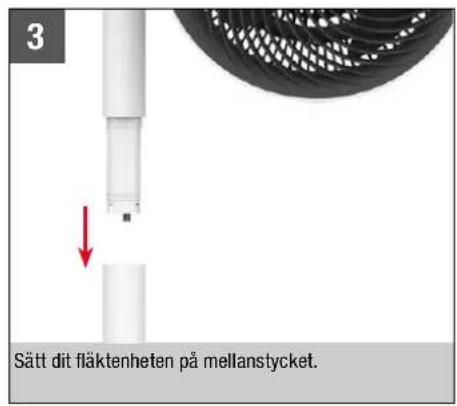

3 Sätt dit fläktenheten på mellanstyccket.

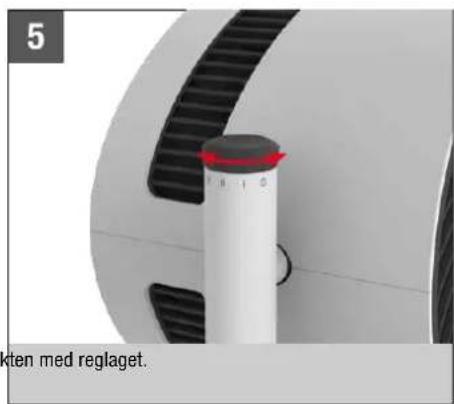

4 Stoppa in nätkabelns kontakt i ett vägguttag. Justera ute

5 5000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

Det enda som skiljer BONECO F220 och BONECO F230 åt är att BONECO F230 levereras med ett andra mellanstycke.
Du väljer själv om du vill använda fläkten med ett, två eller utan mellanstycke. Den kan anpassas så att den passar dina behov.

ANVÄNDNING

ANVÄNDNING

Alla BONECO Air Shower-fläktar är utformade så att de ska vara enkla att använda. Uteffekten justeras i fyra steg med ett enda reglage: 0 > I > II > III > IV

LUTNING

Fläktenheten går att luta 270 grader för hand.

Fläktenheten roterar inte ett helt varv (360 grader).

HÖJDJUSTERING

Alla elkomponenter är helt integrerade i mellanstycket. Därför kan du när som helst justera höjden genom att lägga till ytterligare ett mellanstycke eller dra kraftigt för att ta bort dem.

Av säkerhetsskäl får inte fler än två mellanstycken användas.

Samtliga BONECO Air Shower-fläktar är utrustade med en högeffektfläkt som klarar att förflytta stora luftvolymer. Så här används den här funktionen: Styr luften i en viss riktning för att få ett jämnt rumsklimat. Exemplen nedan visar hur du gör det.

En AC distribuerar temperaturen på olika sätt. Använd BONECO Air Shower-fläkten för att förflytta den varma luften i riktning mot luftkonditioneringssystemet. Det går att göra direkt eller indirekt med hjälp av luftcirkulation, enligt bilden.

BONECO Air Shower-hjälper dig att få bättre inomhusventilation. Om du inte har ett naturligt korsdrag kan du styra den friska luften direkt från fönstret till önskat rum.

På sommaren blir det gärna varmt och kvavt på överväningen. Den kraftfulla BONECO Air Shower-fläkten riktar den svala luften från nederväningen så att det blir samma temperatur på alla väningar.

I luftkonditionerade utrymmen där det är högt i tak sjunker den svala luften mot golvet medan den varma luften stiger mot taket. Vinkla BONECO-fläkten rakt upp för en uppfriskande luftdusch.

Dra alltid ur kontakten till BONECO Air Shower-fläkten innan du rengör den! Annars finns det risk för elstötar och svåra skador!

Använd inte alkohol eller frätande rengöringsmedel.

RENGÖRA HÖLJET

Alla BONECO Air Shower-fläktar är utformade för att kräva lite underhåll, även efter flera års användning. I de flesta fall räcker det att torka av fläkten med en torr trasa.

Om smutsen är svår att få bort kan du torka höljet med en fuktig trasa. Tillsätt lite diskmedel i vattnet.

RENGÖRA FLÄKTBLADEN

1. Tippa fläktenheten uppåt och lossa säkerhetsskruven.

1. Ta bort frontgallret genom att vrida det en aning moturs.

1. Lossa säkerhetsskruven i mitten medurs.

1. Ta loss fläktbladen och rengör dem med en fuktig trasa.

2. Sätt ihop enheten igen genom att utföra arbetsste- gen ovan i omvänd ordning.

3. Sätt fast frontgallret med säkerhetsskruven. När du gör det, var noga med att skruven hamnar rätt på gallret.

Observera att de avtagbara mellanstyckena går att ta loss. När du ska flytta apparaten till ett nytt ställe, ta isär den och transportera delarna var för sig till det nya stället, och sätt sedan ihop dem igen.

Det bästa och smidigaste är att förvara produkten i originalförpackningen. Förvara BONECO Air Shower-fläkten i ett torrt utrymme.

1 Dra ur nätkabeln från vägguttaget.

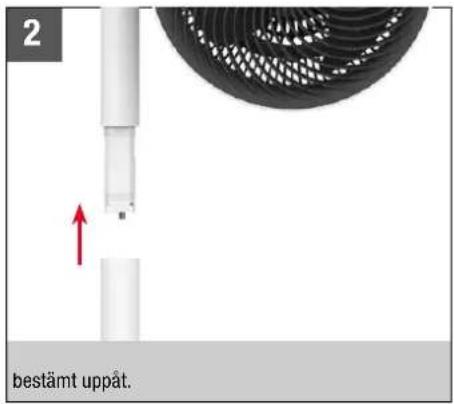

2 bestämt uppåt.

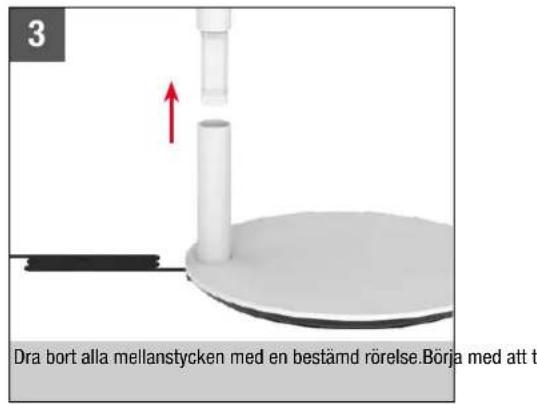

3 Dra bort alla mellanstycken med en bestämd rörelse.Börja med att t
