BRUKSANVISNING SHT 100 AE STIGA

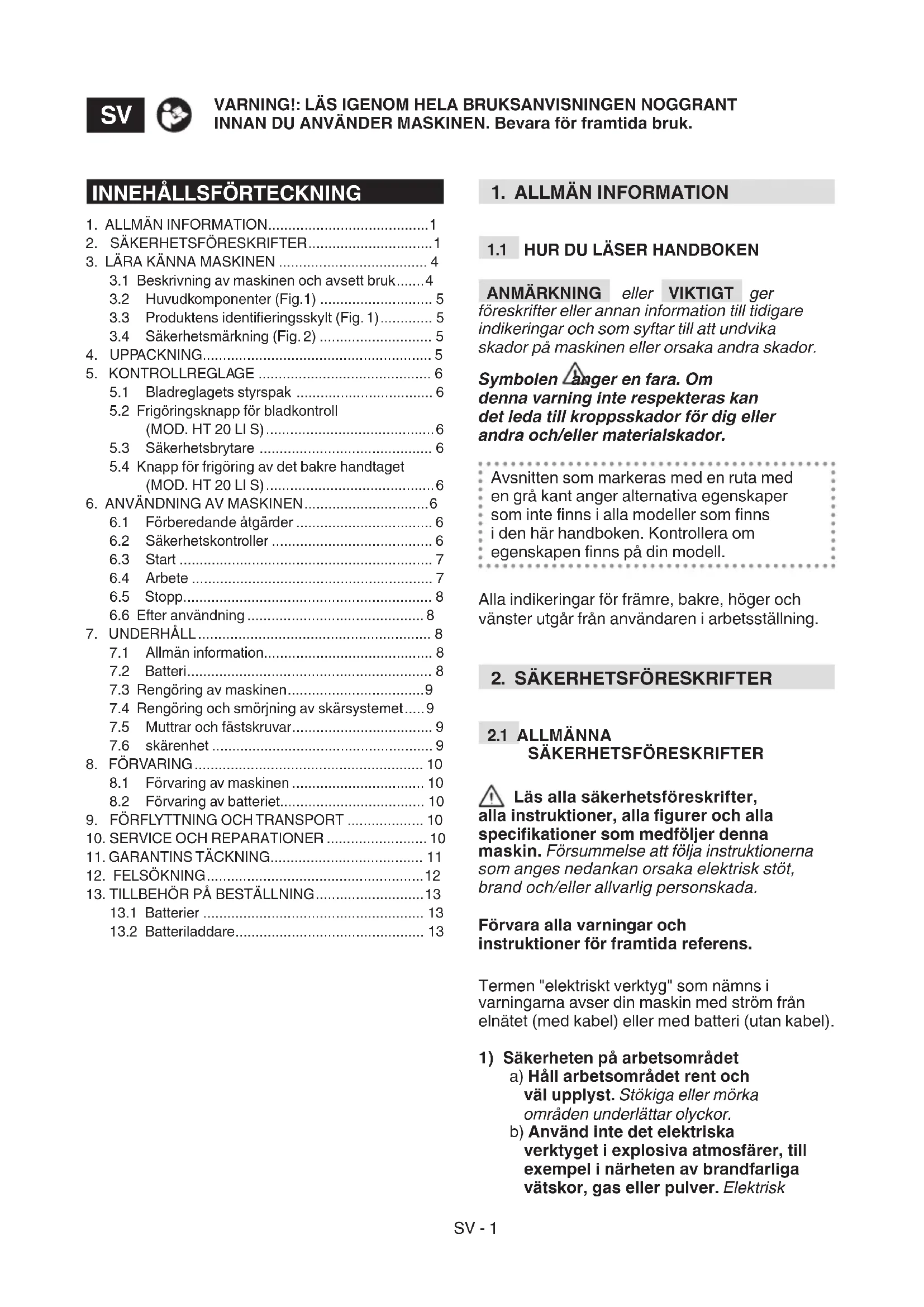

Batteridrivna handhållna häcksaxar BRUKSANVISNING VARNING: läs igenom hela detta häfte innan du använder maskinen.

[18] Batterienhet, mod. [19] Batteriladdare a) ANMÄRKNING: det totala angivna vibrationsvärdet har mätts i enlighet med en standardiserad testmetod och kan användas för en jämförelse mellan olika verktyg. Det totala vibrationsvärdet kan användas även vid en preliminär exponeringsbedömning. b) VARNING: vibrationsemissioner under användningen av verktyget kan skilja sig från det totala värdet som anges beroende på hur verktyget används. Därför är det nödvändigt, under arbetet, att tillämpa de följande säkerhetsåtgärderna som avses för att skydda föraren: bär handskar under användningen, begränsa användningstiden och tiderna som gasreglagets spak hålls nedtryckt.

9. Knivbladets hastighet

3. Ta maskinen ut av esken.

ANMÄRKNING eller VIKTIGT ger föreskrifter eller annan information till tidigare indikeringar och som syftar till att undvika skador på maskinen eller orsaka andra skador. Symbolen anger en fara. Om denna varning inte respekteras kan det leda till kroppsskador för dig eller andra och/eller materialskador. Avsnitten som markeras med en ruta med en grå kant anger alternativa egenskaper som inte nns i alla modeller som nns i den här handboken. Kontrollera om egenskapen nns på din modell. Alla indikeringar för främre, bakre, höger och vänster utgår från användaren i arbetsställning.

Läs alla säkerhetsföreskrifter, alla instruktioner, alla gurer och alla specikationer som medföljer denna maskin. Försummelse att följa instruktionerna som anges nedankan orsaka elektrisk stöt, brand och/eller allvarlig personskada. Förvara alla varningar och instruktioner för framtida referens. Termen "elektriskt verktyg" som nämns i varningarna avser din maskin med ström från elnätet (med kabel) eller med batteri (utan kabel).

1) Säkerheten på arbetsområdet

a) Håll arbetsområdet rent och väl upplyst. Stökiga eller mörka områden underlättar olyckor. b) Använd inte det elektriska verktyget i explosiva atmosfärer, till exempel i närheten av brandfarliga vätskor, gas eller pulver. Elektrisk

3.1 Beskrivning av maskinen och avsett bruk ....... 4

5.2 Frigöringsknapp för bladkontroll

5.4 Knapp för frigöring av det bakre handtaget

7.4 Rengöring och smörjning av skärsystemet ..... 9

7.5 Muttrar och fästskruvar ................................... 9

utrustning avger gnistor som kan sätta eld på damm eller ångor. c) Håll barn och åskådare på avstånd när det elektriska verktyget används. Distraktioner kan göra att man tappar kontrollen.

2) Elektrisk säkerhet

a) Undvik att kroppen kommer i kontakt med ytor i krets eller som är jordade som t.ex. rör, kylare, kök, kylskåp. Risken för elstöt ökar om kroppen är i kontakt med jord. b) Utsätt inte det elektriska verktyget för regn eller våta miljöer. Vatten som tränger sig in i det elektriska verktyget ökar risken för elstötar.

3) Personlig säkerhet

a) Var uppmärksam och se på vad du gör. Använd sunt förnuft när du använder det elektriska verktyget. Använd inte det elektriska verktyget när du är trött eller är påverkad av droger, alkohol eller mediciner. Ett ögonblick av ouppmärksamhet när det elektriska verktyget används kan orsaka allvarliga personskador. b) Använd personlig skyddsutrustning. Ha alltid på dig skyddsglasögon. Användningen av skyddsutrustning som masker mot damm, halkfria skor, skyddshjälmar eller hörapparater, minskar personskador. c) Undvik ofrivilliga starter. Säkerställ att apparaten är avstängd innan du sätter i batteriet, håller eller transporterar det elektriska verktyget. Transportering eller montering av batteriet med brytaren på läge “ON” underlättar olyckor. d) Ta bort varje nyckel eller justeringsverktyg innan du slår på elverktyget. En nyckel eller ett verktyg som förblir i kontakt med en roterande del på elverktygetkan orsaka personskada. e) Luta dig ej. Garantera alltid bra fotfäste och balans. Detta ger dig en bättre kontroll över elverktyget i oväntade situationer. f) Klä dig på lämpligt sätt. Ha inte på dig lösa kläder och smycken. Håll hår och kläder på avstånd från delar i rörelse. Löst sittande kläder, smycken och långt hår kan fastna i delar i rörelse. g) Om det nns enheter som kan anslutas till system för extraktion och insamling av damm, se till att de är anslutna och används på rätt sätt. Användning av dessa enheter kan minska riskerna som är relaterade till damm. h) Låt inte den kännedom som uppnåtts genom att använda maskinen låta dig bli självlös och ignorera elverktygets säkerhetsprinciper. Försummelse kan orsaka allvarliga skador på ett ögonblick.

4) Användning och skydd av

det elektriska verktyget a) Överladda inte det elektriska verktyget. Använd det elektriska verktyget för lämpligt arbete. Det lämpliga elektriska verktyget kommer att utföra jobbet bättre och säkrare, med den hastighet som det konstruerades för. b) Använd inte den elektriska utrustningen om strömbrytaren inte är i grad att starta den eller stoppa den som den ska. Ett elektriskt verktyg som inte kan regleras med en brytare är farligt och ska repareras. c) Ta bort batteriet från maskinen innan du uför någon som helst reglering, byte av tillbehör, eller innan du sätter tillbaka elverktyget. Dessa förebyggande säkerhetsåtgärder minskar risken för oavsiktlig start av elverktyget. d) Förvara oanvända de elektriska verktyg som inte används utom räckhåll för barn och låt inte personer som inte känner tillsjälva verktyget och dessa instruktioner. De elektriska verktygen är farliga i händerna på otränade användare. e) Ta hand om underhåll av elektriska verktyg och tillbehör. Kontrollera för felinställning eller anslutning av rörliga delar, trasiga delar och alla andra förhållanden som kan påverka elverktygets funktion. Vid skador ska elverktyget repareras innan användning. Många olyckor orsakas av dåligt underhåll. f) Håll skärenheterna vassa och rena. Ett lämpligt underhåll av skärenheterna, med vassa skäreggar, undviker att de fastnar och gör det enklare att hålla dem under kontroll. g) Använd elverktyget och respektive tillbehör i enlighet med de medföljande anvisningarna, baserat på arbetsförhållandet och typ av arbete som ska utföras. Faror kan uppstå om ett elektriskt verktyg används för andra arbeten än de som förutses. h) Håll handtagen och andra gripytor torra, rena och utan olja och fett. Hala handtag och greppytor tillåter dig inte att säkert förytta och kontrollera verktyget i oväntade situationer.SV - 3 6 Användning och försiktighetsåtgärder för batteridrivet verktyg VIKTIGT följande säkerhetsnormer omfattar säkerhetsföreskrifter i batteriets och batteriladdarens bruksanvisning som bifogats maskinen. a) För att ladda batterier, använd endast batteriladdare som rekommenderas av tillverkaren. En batteriladdare som är lämplig för en typ av batteripaket kan orsaka risk för brand, elektrisk stöt, överhettning eller läckage av frätande batterivätska när den används med ett annat batteripaket. b) Använd endast de specika batterierna som förutses för ditt verktyg. Vid användning av alla andra batterigrupper kan det nnas risk för personskada och brand. c) När batteripaketet inte används ska du hålla det borta från andra metallföremål som häftklamrar, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan orsaka en kortslutning av kontakterna. En kortslutning mellan batterikontakterna kan medföra förbränning eller brand. d) Ett batteri i dåligt skick kan orsaka vätskeläckage. Undvik kontakt med vätskan. Skölj med vatten vid kontakt. Om vätskan kommer i kontakt med ögonen, kontakta ävenen läkare. Vätska som läcker från batteriet kan orsaka hudirritation eller brännskador. e) Använd inte ett skadat eller modierat batteripaket eller verktyg. Skadade eller modierade batterier kan orsaka oförutsägbart beteende som kan leda till brand, explosion eller risk för personskador. f) Utsätt inte batteripaketet eller verktyget för eld eller överdriven temperatur. Exponering för eld eller temperaturer över 130 ° C kan orsaka en explosion. g) Ladda endast i rumstemperatur, mellan 0° + 45°C. Ladda inte batteriet eller verktyget utanför dessa temperaturintervall. En felaktig laddning eller vid temperaturer utanför det specicerade området kan skada batteriet och öka risken för brand.

a) Låt det elektriska verktyget repareras av kvalicerad personal och använd endast originalreservdelar. På så sätt garanteras det elektriska verktygets säkerhet över tid. b) Utför inte reparationer på batteriet. Reparationsverksamhet måste utföras av tillverkaren eller av ett specialiserat servicecenter.

• Under arbetet så ska alltid maskinen hållas ordentligt med båda händerna. Användning med en hand kan orsaka förlust av kontroll och orsaka allvarlig personskada.

• Håll alla kroppsdelar borta från skärbladet. Ta inte bort skuret materialet eller håll fast materialet som skall skäras när bladet är i rörelse. Bladen fortsätter att röra sig efter avstängning med brytaren. Ett ögonblick av ouppmärksamhet vid användning av häcktrimmern kan leda till allvarliga personskador.

• Hantera häcktrimmer genom att hålla den i handtaget med stillastående blad och var försiktig att inte trycka på någon strömbrytare. Korrekt transport av häcktrimmer minskar risken för ofrivilliga personskador som orsakas av bladen.

• Håll i det eldrivna verktyget endast med handtagens isolerade ytor eftersom bladet kan komma i kontakt med dolda kablar. Om skärbladet kommer i kontakt med en spänningskabel kan det leda till metalldelarna i verktyget och orsaka elektrisk chock för föraren.

• Sätt alltid fast bladskyddet vid transport eller lagring av häcktrimmern. En korrekt hantering av häcktrimmern minska risken för personskador som orsakas av bladen.

• Använd inte häcktrimmer under dåliga väderförhållanden, särskilt inte när det blixtrar. Detta minska risken för att träas av en blixt. Vid förstörelse eller olyckor under arbetet, stäng omedelbart av motorn och ställ maskinen på avstånd för att inte orsaka er skador; vid olyckor som medför personskador, ge omedelbart första hjälpen och kontakta sjukvård för nödvändig vård. Ta noggrant bort eventuella rester som kan orsaka materialskador eller skador på människor eller djur om de inte tas bort. Om man utsätts en längre tid för vibrationer så kan man få neurovaskulära skador och störningar (kända även som Raynauds fenomen eller vitaSV - 4 ngrar) speciellt för de som lider av cirkulationsstörningar. Symptomen kan gälla händer, handleder och ngrar och symtomen kan vara att man förlorar känseln, avtrubbning, att det kliar, smärta, hudförändringar eller strukturella ändringar på huden. Dessa eekter kan öka vid låga miljötemperaturer och /eller av ett för hårt grepp om handtaget. Om någon av dessa symptom skulle uppstå så måste man minska på den tid man använder maskinen och rådfråga en läkare.

• Följ noggrant lokala bestämmelser för bortskaande av emballage, trasiga delar och andra enheter som kan medföra kraftiga miljöeekter avfallen får inte kastas i soporna utan ska sorteras och överlämnas till insamlingscentraler som återvinner materialen.

• Följ noggrant lokala bestämmelser för bortskaande av material som nns kvar

• När maskinen tas ur drift, lämna inte maskinen i miljön, utan kontakta en insamlingscentral enligt gällande lokala förordningar. Släng inte elektriska apparater i hushållsavfallet. Enligt det Europeiska direktivet 2012/19/EU gällande bortskaande av elektrisk och elektronisk utrustning och dess genomförande i enlighet med nationella föreskrifter, ska urladdade elektriska apparater samlas upp separat för att slutligen kunna återanvändas på ett miljövänligt sätt. Om elektrisk utrustning slängs på soptippen eller på marken så kan de giftiga ämnena nå grundvattennivån och på så vis komma i kontakt med näringskedjan och skada din hälsa och välmående. För ytterligare information om bortskaande av produkten, kontakta kompetent myndighet för bortskaande av hushållsavfall eller din återförsäljare. Vid slutet av batteriernas livslängd, ska de skaas bort på ett miljövänligt sätt. Batterier innehåller material som kan vara farligt för dig och för miljön. Det ska tas bort och deponeras separat på en anläggning som kan hantera litiumjonbatterier. En separat insamling av begagnade produkter och emballage tillåter en återvinning av materialen och en återanvändning. Återanvändningen av återvinningsmaterial förebygger en miljöförorening och minskar råvarubehovet.

Den här maskinen är ett trädgårdsredskap och närmare bestämt en batteridriven bärbar häcksax. Maskinen består huvudsakligen av en motor som aktiverar skärsystemet. Användaren kan aktivera huvudreglagen på säkert avstånd från skärsystemet.

3.1.1 Förutsedd användning

Den här maskinen har formgetts och konstruerats för att:

• skärning och reglering av buskar och häckar, bestående av buskar med små kvistar;

• att användas av en enda användare.

3.1.2 Felaktig användning

Vilken som helst annan användning än den som anges ovan anses som farlig och orsakar kroppsskador och/eller materialskador. Följande anses som felaktig användning (som exempel, men inte uteslutande):

• gräsklippning i allmänhet och speciellt nära rep;

• malning av material för kompostering;

• använda maskinen med skärsystemet över axelnivå;

• använda maskinen för ett annat material än växter och plantor;

• användning av skärenheter som skiljer sig från de som anges i tabellen "Teknisk specikationer". Fara för allvarliga personskador

• att maskinen används av era personer. VIKTIGT En felaktig användning av maskinen medför att garantin upphör. I detta fall avsäger sig tillverkaren allt ansvar och användaren ska stå för utgifter som beror på egendomsskador eller kroppsskador på användaren eller andra personer).SV - 5

3.1.3 Typ av användare

Den här maskinen är avsedd för användning av konsumenter, det vill säga för icke yrkesmässigt bruk. Maskinen är avsedd för "fritidsbruk".

3.2 HUVUDKOMPONENTER (Fig.1 )

A. Motor: sätter skärsystemet i drift. B. Blad (skärsystem): denna del är avsedd att klippa växter. C. Främre handtag: används för att styra maskinen och här sitter säkerhetsbrytaren. D. Bakre handtag: används för att styra maskinen och här sitter huvudstyrreglagen. E. Bladskydd (för transport och föryttning av maskinen): skyddar mot oavsiktlig kontakt med skärsystemet som kan orsaka allvarliga skador. F. Batteri(om det inte medföljer med maskinen, se kap. 13 ”tillbehör på beställning"): enhet som försörjer verktyget med ström; dess egenskaper och användningsområden beskrivs i en specik bruksanvisning. G. Batteriladdare om den inte medföljer med maskinen, se kap. 13 ”tillbehör på beställning): enhet som används för att ladda batteriet; dess egenskaper och användningsområden beskrivs i en specik bruksanvisning).

1. EG:s överensstämmelsemärke

2. Tillverkarens namn och adress

8. Spänning och strömförsörjningsfrekvens

Anteckna maskinens identieringsuppgifter där det avses på etiketten (se omslagets baksida). VIKTIGT Använd identieringsuppgifterna på produktens märkplåt varje gång som du kontaktar en serviceverkstad. VIKTIGT Ett exempel på en försäkran om överensstämmelse nns på de sista sidorna i handboken.

3.4 SÄKERHETSMÄRKNING (Fig. 2)

Olika symboler visas på maskinen. Symbolernas betydelse: VARNING! FARA! Denna maskin, om den inte används på ett riktigt sätt, kan vara farlig i sig och för andra. VARNING! Läs igenom bruksanvisningen innan du använder maskinen. Använd hörselskydd, glasögon. Bär halksäkra säkerhetsskor Bär tjocka och halksäkra arbetshandskar. Utsätt inte för regn (eller fukt) Ta bort batteriet innan du utför någon kontroll, rengöring eller underhållsingrepp/ justering av maskinen. VIKTIGT Förstörda eller oläsliga etiketter måste bytas. Beställ nya etiketter hos din auktoriserade serviceverkstad.

VIKTIGT De säkerhetsföreskrifter som ska följas beskrivs i kap. 2. RespekteraSV - 6 noggrant dessa anvisningar för att inte riskera allvarliga risker eller faror. Uppackningen ska utföras på en plan och stabil yta, med utrymme som är tillräckligt för att ytta maskinen och emballagen med hjälp av lämpliga utrustningar.

1. Öppna emballaget försiktigt och se till

att inga komponenter tappas bort.

2. Läs dokumentationen som nns inuti

lådan, inklusive bruksanvisningen.

3. Packa upp maskinen.

4. Kassera lådan och emballaget i

enlighet med lokala bestämmelser.

Bladreglagets styrspak (Fig. 3.A, Fig. 4.A) låter dig styra bladet (skäranordningen).

• Modell HT 20 Li A Skäranordningen kan endast aktiveras om manöverspaken (Fig. 3.A) och säkerhetsbrytaren (Fig. 3.B) trycks in samtidigt.

• Modell HT 20 Li S Skäranordningen kan endast aktiveras om bladreglagehandtag (g. 4A), låsknapp för bladreglage (g. 4C) och säkerhetsbrytare (g. 4 trycks in samtidigt) .B). Skäranordningen stannar automatiskt när starthandtaget släpps.

Säkerhetsbrytaren som nns på det främre handtaget (Fig. 3.B, Fig. 4.B) ger ytterligare säkerhet, eftersom den måste hållas pressad tillsammans med knivreglage för att manövrera skäranordningen. Skärsystemet stannar automatiskt upp när säkerhetsbrytaren släpps.

(MOD. HT 20 LI S) Frigöringsknappen (Fig. 4.D) tillåter en reglering av det bakre handtaget (g. 1.D) i 3 olika riktningar jämfört med skärsystemet, för att på ett bekvämare sätt kunna nputsa häcken (avs. 6.4.1). Justering av handtaget måste utföras med avstängd maskin.

6. ANVÄNDNING AV MASKINEN

VIKTIGT De säkerhetsföreskrifter som ska följas beskrivs i kap. 2. Respektera noggrant dessa anvisningar för att inte riskera allvarliga risker eller faror.

6.1 FÖRBEREDANDE ÅTGÄRDER

Ställ maskinen horisontellt och stabilt på marken.

6.1.1 Kontroll och uppladdning

av batteriet(Fig.5) Före varje användning, kontrollera batteriets laddning och följ indikationerna i batteriets bruksanvisning.

6.2 SÄKERHETSKONTROLLER

Utför alltid säkerhetskontroller innan användningen.

6.2.1 Allmän kontroll

Föremål ResultatSV - 7 Handtag (Fig. 1.C, Fig. 1.D) och skydd Rena, torra, korrekt fastsatta till maskinen Skruvar på maskinen och på bladet Riktigt åtskruvade (inte lösa) Genomströmning av kylluft Inte tilltäppta Blad (Fig. 1.B) Rent, ej skadat eller slitet, väl vässat. Skydd Hela, inte skadade. Batteri (Fig. 1.F) Ingen skada på höljet, inga läckage. Maskin Inget tecken på skada eller slitage. Ingen onormal vibration. Inget onormalt ljud. Spakar, knappar, säkerhetsbrytare Måste ha en fri rörelse, inte tvingade och när de släpps måste de återgå automatiskt och snabbt till det neutrala läget.

6.2.2 Test av maskinens funktion

1. Bladet ska röra sig

automatiskt och snabbt gå tillbaka till friläget och bladet ska stanna upp Om ett resultat skiljer sig från de som anges i följande tabeller kan maskinen inte användas! Överlämna maskinen till en serviceverkstad för att kontrollera fallet och för en eventuell reparation.

Vid start av maskinen kopplas skärsyste- met in samtidigt. ANMÄRKNING Starta på en plan och fast yta.

1. Avlägsna bladets skydd (Fig. 1.E)

2. Se till att bladet inte vidrör

marken eller andra föremål;

3. Sätt i batteriet (Fig. 6.A) i facket och

tryck det riktigt i botten tills du hör ett klickljud som sätter det på plats. Kontrollera den elektriska kontakten;

4. Stå stilla och stabilt;

5.a Mod. HT 20 Li A – Aktivera samtidigt bladets styrspak (Fig. 7.A) och säkerhetsbrytaren (Fig. 7.B). 5.b Mod. HT 20 Li S – Använd bladreglerspaken samtidigt som (g. 8.A), bladreglagets låsningsknapp (g. 8.C) och säkerhetsbrytaren (g. 8B).

Under arbetet måste maskinen alltid hållas ordentligt i två händer och hålla skäranordningen under axellinjen. Använd alltid maskinen på marknivå och inte på stegar eller annan instabil mark. Ta inte bort skuret materialet eller håll fast materialet som skall skäras medan klingan är i funktion. Se till att maskinen är avstängd när du tar bort det skurna materialet. ANMÄRKNING Under arbetet skyddas batteriet mot en total urladdning genom en skyddsanordning som släcker maskinen och blockerar funktionen.

6.4.1 Reglering av det bakre

handtaget (Mod. HT 20 Li S) Utför ingreppet med maskinen avstängd.

3. Släpp frigöringsknapp;

4. Vrid handtaget tills det klickar

på plats i önskad position. VIKTIGT Innan maskinen används, se till att frigöringsknappen gått tillbaka i låst läge och att det bakre handtaget är stabilt. Under arbetet ska det bakre handtaget alltid vara vertikalt, oberoende av positionen för skärsystemet.SV - 8

Det rekommenderas att först skära häckens två vertikala sidor och sedan överdelen. ANMÄRKNING Batterilivet (och därmed ytan som kan klippas innan laddningen) beror på olika faktorer som beskrivs i (avs. 7.2.1).

6.4.2.a Vertikal beskärning

Beskärningen ska göras med bågrörelse nerifrån och upp med bladet så långt från kroppen som möjligt (Fig. 10).

6.4.2.b Horisontell beskärning

Det bästa resultatet uppnås med bladet lätt lutat (5° - 10°) i skärriktningen, med en bågrörelse och arbeta långsamt och konstant, speciellt med mycket tjocka häckar (Fig. 11).

6.4.3 Rekommendationer för användning

Om bladen blockeras eller fastnar i grenarna under användningen:

1. Släpp omedelbart bladets

regleringsspak (Fig. 12.A, Fig. 13.A) eller säkerhetsbrytare (Fig. 12.B, Fig. 13.B)

2. Vänta tills skärsystemet stannat upp;

Om skärsystemet värms upp för mycket under arbetet ska bladens invända ytor smörjas (avs. 7.4). Det här arbetet ska utföras med avstängd maskin och utan batteri i sitt fack.

1. Släpp bladets regleringsspak (Fig.

12.A, Fig. 13.A) eller säkerhetsbrytare (Fig. 12.B, Fig. 13.B) Det några sekunder innan skärsystemet stannar upp efter att maskinen stängts av. Stoppa alltid maskinen vid föryttning av arbetszoner. Under föryttning, håll aldrig handen på säkerhetsbrytaren för att undvika oavsiktlig start.

6.6 EFTER ANVÄNDNING

• Avlägsna batteriet från facket och ladda det (avs. 7.2.2).

• Installera bladskyddet (Fig. 1.E) när skärsystemet står still.

• Låt motorn kallna innan maskinen ställs inomhus.

• Gör rent (avs. 7.3).

• Kontrollera att det inte nns lösa eller skadade delar. Byt skadade komponenter om det behövs och dra eventuellt åt lösa skruvar och bultar eller kontakta en auktoriserad serviceverkstad.

• Kontroll av eventuella skador som nns på maskinen. Kontakta en auktoriserad serviceverkstad vid behov. VIKTIGT Ta alltid bort batteriet (avs. 7.2.2) och montera bladskyddet varje gång som maskinen inte används eller lämnas obevakad.

VIKTIGT De säkerhetsföreskrifter som ska följas beskrivs i kap. 2. Respektera noggrant dessa anvisningar för att inte riskera allvarliga risker eller faror. Innan du utför någon som helst kontroll, rengöring eller underhåll/ reglering av maskinen:

2. Ta ut batteriet och ladda det (avs.

7.2.2), (lämna aldrig batteriet

isatt eller inom räckhåll för barn eller obehöriga personer);

3. Montera bladets skydd när skärsystemet

står still (förutom i det fall då arbeten ska göras på själva bladet);

4. Låt motorn kallna innan

maskinen ställs inomhus;

5. Bär lämpliga skyddskläder,

skyddshandskar och skyddsglasögon;

6. Läs igenom instruktionerna.

VIKTIGT Alla underhållsarbeten och regleringar som inte beskrivs i den härSV - 9 handboken måste utföras av din återförsäljare eller av ett specialiserat center.

Batterilivet (och därmed ytan som kan klippas innan laddningen) beror huvudsakligen på: a. miljöfaktorer som skapar ett högre energibehov: – beskärning/utjämning av mycket tjock eller fuktig häck; – beskärning/utjämning av buskage med för stora grenar; b. användarens beteende, som ska undvika: – att ofta tända och släcka maskinen under arbetet, – en olämplig beskärningsmetod i förhållande till arbetet som ska utföras (avs. 6.4.1); – en skärhastighet som är olämplig för tillståndet på häcken som ska beskäras. För att förbättra batterilivet rekommenderas det att:

• skära häcken när den är torr;

• ställa in skärhastigheten som passar för buskagets tillstånd;

• använda den teknik som är lämpligast för arbetet som ska utföras. Om du vill använda maskinen för arbeten som varar längre än den tid som standardbatteriet kan garantera är det möjligt att:

• köpa ett andra standardbatteri för att omedelbart ersätta ett urladdat batteri, utan att arbetet behövs avbrytas;

• köpa ett batteri med högre batteriliv i förhållande till standardbatteriet (avs. 13.1).

7.2.2 Borttagning och uppladdning

av batteri (Fig.14÷17) Ladda det helt genom att följa anvisningarna i handboken för batteriet/batteriladdaren. ANMÄRKNING Batteriet har ett skydd som förhindrar en omladdning om omgivningstemperaturen inte är mellan 0 och +45 °C. ANMÄRKNING Batteriet kan inte laddas om när som helst, även delvis, utan en risk att det skadas.

7.3 RENGÖRING AV MASKINEN

• För att minska brandrisken ska maskinen alltid hållas fri från rester av löv och grenar.

• Gör alltid rent maskinen efter användningen med en ren trasa och neutralt rengöringsmedel.

• Avlägsna all fukt med hjälp av en mjuk och torr trasa. Fukten kan leda till risk för elstötar.

• Använd inte aggressiva rengöringsmedel eller lösningar för att göra rent plastdelar eller handtagen.

• Använd inte vattenstrålar och undvik att blöta ner motorn och de elektriska komponenterna.

• För att undvika en överhettning och skador på motorn eller batteriet, se till att kylsystemets luftintag är rent och fritt från skräp.

Efter ett arbete är det lämpligt att göra rent och smörja klingorna för att öka eektiviteten och livslängden: Vidrör inte skärsystemet förrän batteriet avlägsnats och skärsystemet står helt still.

• Ställ maskinen horisontellt och stabilt på marken.

• Gör rent klingorna med en torr trasa och använd en borste för smuts som är svårt att ta bort.

• Smörj bladen med en tunn hinna specik olja, helst inte förorenande, längs bladets övre kant.

7.5 MUTTRAR OCH FÄSTSKRUVAR

• Se till att muttrar och skruvar är åtdragna för att alltid ha en maskin under säkra funktionsförhållanden.

• Kontrollera regelbundet att handtagen har fästs riktigt.

Vidrör inte skärsystemet förrän batteriet avlägsnats och skärsystemet står helt still.

Kontrollera regelbundet att bladen inte är böjda, skadade eller slitna och att skruvarna har dragits åt riktigt.SV - 10 Ingen reglering av avståndet mellan bladen är nödvändig eftersom spelet är fabriksinställt.

En slipning av skärbladen är nödvändig när klippningen inte längre är tillfredsställande och när grenar fastnar ofta. Av säkerhetsskäl måste slipningen utföras av en specialiserad verkstad som har den kompetens och utrustning, som krävs för att utföra arbetet utan risk för skada på bladet och utan risk för att det inte fungerar på säkert sätt under användning. Ett blad med slitna skär ska aldrig slipas. Det ska alltid bytas ut.

Bladet får aldrig repareras utan måste bytas ut så fort som tecken på skada, slitage, vikning framträder eller om slipningsgränsen överstigs. Av säkerhetsskäl måste utbytet utföras av en specialiserad verkstad. VIKTIGT Använd alltid originella skärenheter med koden som anges i tabellen "Tekniska specikationer". Med tanke på produktens utveckling, kan den ovannämnda skärenheter i tabellen "Tekniska specikationer" kan ersättas med andra, med liknande egenskaper ifråga om utbytbarhet och funktionssäkerhet.

VIKTIGT Säkerhetsföreskrifterna som ska följas under förvaringen beskrivs i avs. 2.4. Respektera noggrant dessa anvisningar för att inte riskera allvarliga risker eller faror.

8.1 FÖRVARING AV MASKINEN

När maskinen ska ställas undan:

3. Avlägsna batteriet från facket

och ladda det (avs. 7.2.2);

4. Installera bladskyddet när

skärsystemet står still;

5. Låt motorn kallna innan

maskinen ställs inomhus;

6. Utför rengöring (avs. 7.3)

7. Kontrollera att det inte nns lösa eller

skadade delar. Byt skadade komponenter om det behövs och dra eventuellt åt lösa skruva och bultar eller kontakta en auktoriserad serviceverkstad

8. Ställ undan maskinen:

– i en torr miljö – skyddad mot väder och vind – på en plats utom räckhåll för barn – se till att nycklar eller verktyg som använts för underhållsarbetet tagits bort.

8.2 FÖRVARING AV BATTERIET

Om batteriet inte laddas under en lång tid är det nödvändigt att alltid hålla det i skuggan, på ett svalt ställe och i fuktfria miljöer med en omgivningstemperatur mellan 0~45° C. ANMÄRKNING Vid ett längre stillastående ska batteriet laddas varannan månad för att förlänga livslängden.

9. FÖRFLYTTNING OCH TRANSPORT

Varje gång som maskinen ska föryttas eller transporteras, utför följande: – Stoppa maskinen (avs. 6.5); – Se till att alla delar i rörelse har stannat upp helt; – Avlägsna batteriet från facket och ladda det (avs. 7.2.2); – Bär kraftiga arbetshandskar; – Installera bladskyddet när skärsystemet står still; – Hålla enbart maskinen i handtagen och rikta skärsystemet i motsatt riktning än den för drift. – Se till att maskinens rörelse inte leder till skador eller sår. När maskinen transporteras med ett fordon ska du: – placera den så att den inte kan skada någon. – spänn fast maskinen med vajrar eller kedjor;

10. SERVICE OCH REPARATIONER

Den här handboken ger alla anvisningar som behövs för att använda maskinen och för ett korrekt löpande underhåll som kan utföras av användaren. Alla justeringsingrepp och underhåll som inte beskrivs i denna handbok måste utföras av din Återförsäljare eller en specialiserat serviceverkstad. Ingrepp som utförsSV - 11 av olämpliga strukturer eller av ej kvalicerade personer medför att all slags garanti, tillverkarens förpliktelse eller ansvar upphör att gälla. Icke-originalreservdelar och tillbehör godkänns inte Tillverkaren har inte någon som helst ansvar eller förpliktelse vid en användning av icke-originalreservdelar och tillbehör vilket påverkar maskinens säkerhet.

11. GARANTINS TÄCKNING

Garantivillkoren är endast för konsumenter, dvs inte professionella operatörer. Garantin täcker alla brister i material och utförande, som fastställts under garantiperioden av din återförsäljare eller ett specialistcenter. Garantins omfattning är begränsad till reparation eller ersättning av komponenten som anses vara felaktig. Det rekommenderas att överlämna maskinen en gång om året till en auktoriserad serviceverkstad för underhåll, assistans och kontroll av säkerhetsanordningarna. Garantins omfattning gäller om ett regelbundet underhåll har utförts på maskinen. Garantin täcker inte skador som beror på följande:

• Försummelse av att läsa bifogad bruksanvisning (instruktionsbok).

• Professionell användning.

• Extern orsak (blixtnedslag, stötar, närvaro av främmande kroppar inuti maskinen) eller olycka.

• Felaktig eller otillåten användning eller montering av tillverkaren.

• Ändring av maskinen.

• Användning av icke-originalreservdelar (anpassningsbara delar).

• Användning av tillbehör som inte levereras av eller inte är godkända av tillverkaren. Garantin täcker inte heller:

• Åtgärderna för löpande/särskilt underhåll (beskrivs i instruktionsboken).

• Det normala slitaget av förbrukningsmaterial som skärenheter, säkerhetsbultar.

• Estetisk försämring av maskinen på grund av användningen. Eventuella extra kostnader i samband med aktivering av garantin, som till exempel tillhandahållandet hos användaren, transport av maskinen till återförsäljaren, uthyrning av utrustning för utbyte eller anlitandet av ett externt företag för alla underhållsarbeten. Användaren skyddas av nationell lagstiftning. Användarens rättigheter enligt nationell lagstiftning begränsas inte på något sätt av denna garanti.SV - 12

1. Genom att manövrera

bladreglage och säkerhetsbrytare startar inte maskinen (mod. HT 20 Li A) eller

1. Manövrering av bladets

manöverspak, bladets frigöringsknapp och säkerhetsbrytaren startar inte maskinen(mod. HT 20 Li A) Batteriet saknas eller sitter fel Se till att batteriet sitter riktigt (Fig. 6.A) Urladdat batteri Kontrollera laddningen och ladda batteriet (avs. 7.2.2) Häcksaxen är skadad Använd inte häcksaxen. Ta bort batteriet och kontakta en serviceverkstad.

2. Motorn stannar upp

under arbetet Batteriet sitter fel Se till att batteriet sitter riktigt (Fig. 6.A) Urladdat batteri Kontrollera laddningen och ladda batteriet. (avs. 7.2.2)

3. Vid aktivering av

bladets styrspak och säkerhetsknapp roterar inte skärsystemet (mod. HT 20 Li A) Häcksaxen är skadad. Använd inte häcksaxen. Stäng omedelbart av maskinen, avlägsna batteriet och Kontakta en serviceverkstad.

4. Vid aktivering av bladets

styrspak, bladreglagets frigöringsknapp och säkerhetsknapp roterar inte skärsystemet (mod. HT 20 Li A) Häcksaxen är skadad. Använd inte häcksaxen. Stäng omedelbart av maskinen, avlägsna batteriet och Kontakta en serviceverkstad.

överhettas under arbetet Otillräcklig smörjning av bladen Stanna maskinen, vänta tills skärsystemet stannar upp, avlägsna batteriet, smörj bladen (avs.7.4)

6. Skärsystemet kommer i

EXTREMT FARLIGT! Håll maskinen endast med hjälp av det isolerade bakre handtaget och placera den försiktigt på avstånd från dig. Koppla ur strömmen som försörjer den kapade ledningen eller kabeln och avlägsna batteriet innan du frigör bladets tänder.

7. Skärsystemet kommer

i kontakt med ett främmande föremål. - Stäng av maskinen, avlägsna batteriet och: – Kontrollera skadorna; – Kontrollera om det nns lösa delar och dra åt dem; – Kontakta en serviceverkstad för byte eller reparation av de skadade delarna med delar av samma egenskaper

8. Överdrivna buller

och/eller vibrationer skapas under arbetet Lösa eller skadade delar Stäng av maskinen, avlägsna batteriet och: – Kontrollera skadorna; – Kontrollera om det nns lösa delar och dra åt dem; – Kontakta en serviceverkstad för byte eller reparation av de skadade delarna med delar av samma egenskaper

9. Det ryker från maskinen

under användningen Häcksaxen är skadad. Använd inte häcksaxen. Stäng omedelbart av maskinen, avlägsna batteriet och Kontakta en serviceverkstad.SV - 13

Tunga arbetsvillkor med högre strömförbrukning Underlätta användningen (avs. 7.2.1) Batteriet räcker inte för arbetet som ska utföras Använd ett extrabatteri eller ett batteri med högre batteriliv (avs. 13.1) Försämrad batterikapacitet Köp ett nytt batteri

laddar inte batteriet Batteriet sitter inte riktigt i batteriladdaren Kontrollera att det sitter riktigt (avs. 7.2.2) Olämpliga miljövillkor Ladda i en omgivning med lämplig temperatur (se instruktionsboken för batteriet/batteriladdaren) Kontakterna är smutsiga Gör rent kontakterna Batteriladdaren är inte spänningssatt Kontrollera att kontakten sitter i och att strömuttaget är spänningssatt Trasig batteriladdare Byt mot en original reservdel Om problemet fortsätter, se handboken till batteriet/batteriladdaren Om felen skulle kvarstå efter de beskrivna ingreppen, kontakta återförsäljaren.

Det nns batterier med olika kapaciteter för att passa specika arbetsmoment (Fig. 18). Listan över batterier för den här maskinen nns i tabellen i tabellen "Tekniska specikationer".

EG-försäkran om överensstämmelse (Maskindirektiv 2006/42//EG, bilaga II, de la) 1. Företaget 2. Försäkrar på eget ansvar att maskinen Motordriven bärbar häcksax, skärning/häcktrimning a) Typ / Basmodell b) Månad / Tillverkningsår c) Serienummer d) Motor: batteri 3. Överensstämmer med föreskrifterna i direktivet e) Intygsorgan_ Anmält organ f) EG typgodkännande 4. Referens till harmoniserade standarder g) Uppmätt ljudeffektnivå h) Garanterad ljudeffektnivå k) Installerad effekt n) Auktoriserad person för upprättandet av den tekniska dokumentationen: o) Ort och datum DA (Oversættelse af den originale brugsanvisning)

EG-försäkran om överensstämmelse (Maskindirektiv 2006/42//EG, bilaga II, de la)

2. Försäkrar på eget ansvar att maskinen

Motordriven bärbar häcksax, skärning/häcktrimning a) Typ / Basmodell b) Månad / Tillverkningsår c) Serienummer d) Motor: batteri

3. Överensstämmer med föreskrifterna i

direktivet e) Intygsorgan_ Anmält organ f) EG typgodkännande

4. Referens till harmoniserade standarder

g) Uppmätt ljudeffektnivå h) Garanterad ljudeffektnivå k) Installerad effekt n) Auktoriserad person för upprättandet av den tekniska dokumentationen: o) Ort och datum DA (Oversættelse af den originale brugsanvisning)
