BEDIENUNGSANLEITUNG SHT 100 AE STIGA

Tragbare batteriebetriebene Heckenschere GEBRAUCHSANWEISUNG ACHTUNG: Vor Inbetriebnahme des Geräts die Gebrauchsanleitung aufmerksam lesen.

DEUTSCH - Übersetzung der Originalbetriebsanleitung ..............................................................

[2] Versorgungsspannung und -frequenz MAX [3] Versorgungsspannung und -frequenz NOMINAL [4] Klingengeschwindigkeit [5] Messerlänge [6] Schneidelänge [7] Schnittstärke [8] Gewicht ohne Akku [9] Nummer Schneidwerkzeug [10] Schalldruckpegel [11] Messungenauigkeit [12] Gemessener Schallleistungspegel [13] Garantierter Schallleistungspegel

[18] Batterieeinheit, Mod. [19] Batterieladegerät a) HINWEIS: Der erklärte Gesamtwert der Vibrationen wurde durch eine standardisierte Methode gemessen. Er kann verwendet werden, um einen Vergleich zwischen verschiedenen Werkzeugen anzustellen. Der Gesamtwert der Vibrationen kann auch bei einer Vorabbewertung der Vibrationsbelastung eingesetzt werden. b) WARNUNG: Die Schwingungsemission bei der eektiven Verwendung des Werkzeugs kann sich je nach den Einsatzarten des Werkzeugs vom erklärten Gesamtwert unterscheiden. Deshalb ist es notwendig, während der Arbeit die folgenden Sicherheitsmaßnahmen zu ergreifen, um den Bediener zu schützen: Handschuhe während der Verwendung anziehen, die Einsatzzeiten der Maschine begrenzen und die Zeiten verkürzen, in denen man den Gashebel gedrückt hält. [1] EL - ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ [2] Τάση και συχνότητα τροφοδοσίας MAX [3] Τάση και συχνότητα τροφοδοσίας NOMINAL [4] Ταχύτητα χωρίς φορτίο [5] Ταχύτητα λάμας [6] Μήκος κοπής [7] Ικανότητα κοπής [8] Βάρος γκρουπ μπαταρίας [9] Κωδικός συστήματος κοπής [10] Στάθμη ακουστικής πίεσης [11] Αβεβαιότητα μέτρησης [12] Μετρημένη στάθμη ακουστικής

NL - TECHNISCHE GEGEVENS

URČENÉ PRO KŘOVINOŘEZY

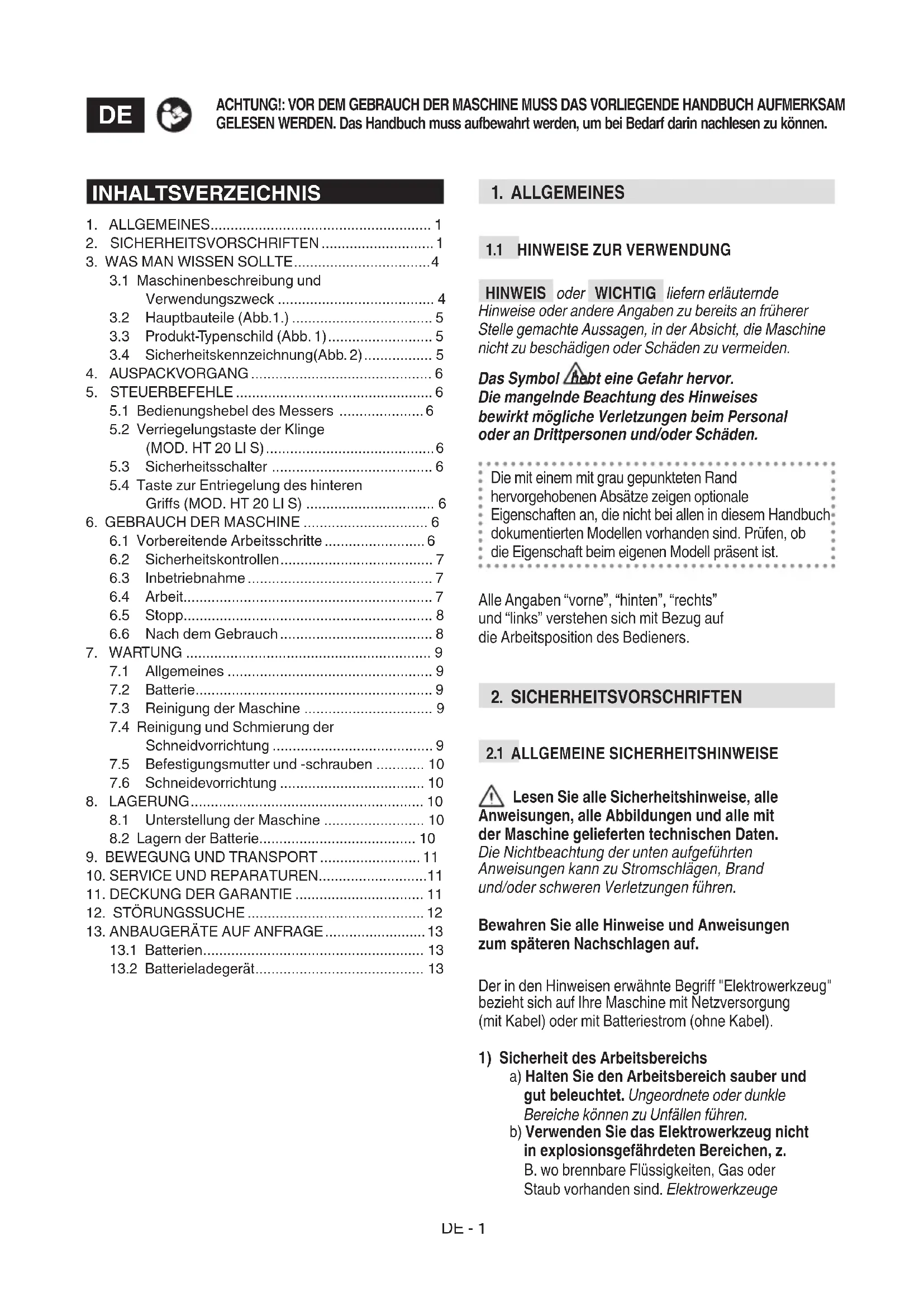

Enhed som bruges til at oplade batteriet (Fig.19).DE - 1 ACHTUNG!: VOR DEM GEBRAUCH DER MASCHINE MUSS DAS VORLIEGENDE HANDBUCH AUFMERKSAM GELESEN WERDEN. Das Handbuch muss aufbewahrt werden, um bei Bedarf darin nachlesen zu können.

1.1 HINWEISE ZUR VERWENDUNG

HINWEIS oder WICHTIG liefern erläuternde Hinweise oder andere Angaben zu bereits an früherer Stelle gemachte Aussagen, in der Absicht, die Maschine nicht zu beschädigen oder Schäden zu vermeiden. Das Symbol hebt eine Gefahr hervor. Die mangelnde Beachtung des Hinweises bewirkt mögliche Verletzungen beim Personal oder an Drittpersonen und/oder Schäden. Die mit einem mit grau gepunkteten Rand hervorgehobenen Absätze zeigen optionale Eigenschaften an, die nicht bei allen in diesem Handbuch dokumentierten Modellen vorhanden sind. Prüfen, ob die Eigenschaft beim eigenen Modell präsent ist. Alle Angaben “vorne”, “hinten”, “rechts” und “links” verstehen sich mit Bezug auf die Arbeitsposition des Bedieners.

2. SICHERHEITSVORSCHRIFTEN

2.1 ALLGEMEINE SICHERHEITSHINWEISE

Lesen Sie alle Sicherheitshinweise, alle Anweisungen, alle Abbildungen und alle mit der Maschine gelieferten technischen Daten. Die Nichtbeachtung der unten aufgeführten Anweisungen kann zu Stromschlägen, Brand und/oder schweren Verletzungen führen. Bewahren Sie alle Hinweise und Anweisungen zum späteren Nachschlagen auf. Der in den Hinweisen erwähnte Begri "Elektrowerkzeug" bezieht sich auf Ihre Maschine mit Netzversorgung (mit Kabel) oder mit Batteriestrom (ohne Kabel).

1) Sicherheit des Arbeitsbereichs

a) Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Ungeordnete oder dunkle Bereiche können zu Unfällen führen. b) Verwenden Sie das Elektrowerkzeug nicht in explosionsgefährdeten Bereichen, z. B. wo brennbare Flüssigkeiten, Gas oder Staub vorhanden sind. Elektrowerkzeuge INHALTSVERZEICHNIS

3.1 Maschinenbeschreibung und

3.4 Sicherheitskennzeichnung(Abb. 2) ................. 5

5.2 Verriegelungstaste der Klinge

5.4 Taste zur Entriegelung des hinteren

6.1 Vorbereitende Arbeitsschritte ......................... 6

7.4 Reinigung und Schmierung der

Schneidvorrichtung ........................................ 9

7.5 Befestigungsmutter und -schrauben ............ 10

erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und Anwesende bei der Benutzung eines Elektrowerkzeugs fern. Ablenkungen können zu Kontrollverlust führen.

2) Elektrische Sicherheit

a) Vermeiden Sie den Körperkontakt mit Masse oder geerdeten Oberächen wie von Rohren, Heizungen, Herden oder Kühlschränken. Die Gefahr eines Stromschlags steigt, wenn der Körper sich in Kontakt mit der Erde oder dem Boden bendet. b) Die Elektrowerkzeuge weder Regen noch Nässe aussetzen. Wasser, das in ein Elektrowerkzeug eindringt, erhöht das Risiko von Stromschlägen.

3) Persönliche Sicherheit

a) Seien Sie aufmerksam, kontrollieren Sie, was Sie tun und verwenden Sie gesunden Menschenverstand, wenn Sie ein Elektrowerkzeug benutzen. Verwenden Sie das Elektrowerkzeug nicht, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit während der Benutzung eines Elektrowerkzeugs kann zu schweren Verletzungen führen. b) Verwenden Sie persönliche Schutzausrüstung. Tragen Sie immer eine Schutzbrille. Die Verwendung von persönlicher Schutzausrüstung wie Staubschutzmasken, rutschfesten Sicherheitsschuhen, Schutzhelmen oder Gehörschutz verringert die Verletzungsgefahr. c) Vermeiden Sie unbeabsichtigte Starts. Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie die Batterie einlegen, das Elektrowerkzeug greifen oder transportieren. Das Tragen eines Elektrowerkzeugs mit dem Finger am Schalter oder das Montieren der Batterie bei “ON” Schalter kann zu Unfällen führen. d) Entfernen Sie jeden Schlüssel oder jedes Einstellwerkzeug, bevor Sie das Elektrowerkzeug einschalten. Ein Schlüssel oder Werkzeug in Kontakt mit einem drehenden Teil der Maschine, kann Verletzungen verursachen. e) Anstrengung vermeiden. Stützen Sie sich immer ab und behalten Sie das Gleichgewicht. Dies ermöglicht eine bessere Kontrolle des Elektrowerkzeugs in unerwarteten Situationen. f) Kleiden Sie sich angemessen. Tragen Sie keine weite Kleidung oder Schmuck. Haare und Kleider von sich bewegenden Teilen entfernt halten. Lose Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen. g) Wenn an Anlagen zum Absaugen und Sammeln von Staub Geräte angeschlossen werden müssen, stellen Sie sicher, dass diese ordnungsgemäß angeschlossen und verwendet werden. Die Verwendung dieser Geräte kann die mit Staub verbundenen Risiken verringern. h) Werden Sie durch die Vertrautheit mit der Maschine nicht nachlässig und ignorieren Sie nicht die Sicherheitsprinzipien des Elektrowerkzeugs. Nachlässiges Handeln kann in einem Bruchteil einer Sekunde zu ernsthaften Verletzungen führen.

4) Verwendung und Schutz des Elektrowerkzeugs

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie das für den Betrieb geeignete Elektrowerkzeug. Das passende Elektrowerkzeug führt die Arbeit mit der Geschwindigkeit, für die es entwickelt wurde, besser und sicherer aus. b) Verwenden Sie das Elektrowerkzeug nicht, wenn der Schalter das Werkzeug nicht korrekt ein- und ausschalten kann. Ein Elektrowerkzeug, das nicht mit dem Schalter bedient werden kann, ist gefährlich und muss repariert werden. c) Entfernen Sie die Batterie aus der Maschine, bevor Sie Einstellungen vornehmen, Anbaugeräte wechseln oder bevor das Elektrowerkzeug gelagert wird. Diese vorbeugenden Sicherheitsmaßnahmen verringern das Risiko eines unbeabsichtigten Starts des Elektrowerkzeugs. d) Bewahren Sie nicht verwendete Elektrowerkzeuge außerhalb der Reichweite von Kindern auf und erlauben Sie Personen, die mit dem Werkzeug selbst und diesen Anweisungen nicht vertraut sind, die Maschine nicht zu benutzen. Elektrowerkzeuge sind in den Händen von ungeschulten Benutzern gefährlich. e) Achten Sie auf die Wartung von Elektrowerkzeugen und Anbaugeräten. Überprüfen Sie die falsche Ausrichtung oder den Anschluss beweglicher Teile, die Beschädigung von Teilen und andere Zustände, die den Betrieb des Elektrowerkzeugs beeinträchtigen könnten. Im Falle einer Beschädigung muss das Elektrowerkzeug vor dem Gebrauch repariert werden. Viele Unfälle werden durch schlechte Wartung verursacht. f) Halten Sie die Schnittelemente scharf und sauber. Die richtige Wartung der Schnittelemente mit scharfen Schneidkanten macht sie weniger störanfällig und leichter zu steuern. g) Verwenden Sie das Elektrowerkzeug und die entsprechenden Anbaugeräte gemäß den Anweisungen unter Berücksichtigung der Arbeitsbedingungen und der Art der auszuführenden Arbeiten. Die Verwendung eines Elektrowerkzeugs fürDE - 3 andere als die vorgesehenen Arbeiten kann zu gefährlichen Situationen führen. h) Halten Sie die Grie und die Griächen trocken, sauber und frei von Öl- und Fettspuren. Rutschige Grie und Greiächen ermöglichen es Ihnen nicht, das Werkzeug in unerwarteten Situationen sicher zu bewegen und zu steuern.

6) Verwendung und Vorsichtsmaßnahmen für die

Verwendung der batteriebetriebenen Werkzeuge WICHTIG Die folgenden Sicherheitsnormen vervollständigen die Sicherheitsvorschriften im spezischen Handbuch der Batterie und des Batterieladegeräts, das der Maschine beigelegt ist. a) Um die Batterie aufzuladen, nur vom Hersteller empfohlene Batterieladegeräte verwenden. Ein Batterieladegerät, das für einen Akkutyp geeignet ist, kann bei Verwendung mit einem anderen Akku die Gefahr von Feuer, Stromschlag, Überhitzung oder Austreten von ätzender Flüssigkeit aus der Batterie verursachen. b) Verwenden Sie ausschließlich die für Ihr Werkzeug vorgesehenen Batterien. Die Verwendung eines anderen Akkus kann zu Verletzungen und Brand führen. c) Wenn der Akku nicht verwendet wird, muss er von anderen Metallgegenständen wie Heftklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen ferngehalten werden, die einen Kurzschluss der Kontakte verursachen können. Ein Kurzschluss zwischen den Kontakten der Batterie kann zu Verbrennungsprozessen oder Bränden führen. d) Eine Batterie unter schlechten Bedingungen kann zum Auslaufen der Flüssigkeit führen. Den Kontakt mit der Flüssigkeit vermeiden. Bei versehentlichem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit mit den Augen in Kontakt kommt, konsultieren Sie auch einen Arzt. Flüssigkeit, die aus der Batterie austritt, kann zu Hautreizungen oder Verbrennungen führen. e) Verwenden Sie keine beschädigten oder geänderten Batterien oder Werkzeuge. Beschädigte oder geänderte Batterien können ein unvorhersehbares Verhalten aufweisen und zu Brand, Explosion oder Verletzungsgefahr führen. f) Den Akku oder das Werkzeug keinem Feuer oder übermäßigen Temperaturen aussetzen. Feuer oder Temperaturen über 130°C können eine Explosion verursachen.. g) Nur bei Raumtemperatur, zwischen 0° + 45°C, auaden. Laden Sie die Batterie oder das Werkzeug nicht außerhalb dieses Temperaturbereichs auf. Unsachgemäßes Auaden oder bei Temperaturen außerhalb des angegebenen Bereichs kann die Batterie beschädigen und die Brandgefahr erhöhen.

a) Lassen Sie das Elektrowerkzeug nur von qualiziertem Personal mit Original-Ersatzteilen reparieren. Dies ermöglicht die Aufrechterhaltung der Sicherheit des Elektrowerkzeugs. b) Keine Reparaturarbeiten an der Batterie durchführen. Reparaturarbeiten müssen vom Hersteller oder von einem spezialisierten Kundendienstzentrum durchgeführt werden.

2.2 SPEZIFISCHE SICHERHEITSREGELN

• Bei der Arbeit muss die Maschine immer mit zwei Händen festgehalten werden. Die Verwendung von nur einer Hand kann zu Kontrollverlust und schweren Verletzungen führen.

• Halten Sie alle Körperteile von der Schneidklinge fern. Das geschnittene Material nicht entfernen oder das zu schneidende Material nicht festhalten, wenn die Klinge in Bewegung ist. Die Klingen bewegen sich weiter, nachdem der Schalter ausgeschaltet wurde. Ein Moment der Unaufmerksamkeit während des Betriebs der Heckenschere kann zu schweren Verletzungen führen.

• Die Heckenschere zum Tragen am Gri halten, bei angehaltener Klinge und darauf achten, keinen Leistungsschalter zu betätigen. Durch das richtige Tragen der Heckenschere wird das Risiko unbeabsichtigten Einschaltens und daraus resultierender Personenschäden durch die Klingen verringert.

• Das Elektrowerkzeug nur an den isolierten Oberächen der Handgrie anfassen, denn das Messer könnte mit versteckten Kabeln in Kontakt kommen. Der Kontakt der Schneidklinge mit einem unter Spannung stehenden Kabel kann die Metallteile des Werkzeugs unter Spannung setzen, wodurch der Bediener einen Stromschlag bekommen kann.

• Beim Tragen oder Lagern der Heckenschere immer den Klingenschutz anbringen. Durch die richtige Handhabung der Heckenschere wird das Risiko von Personenschäden durch die Klingen verringert.

• Die Heckenschere nicht bei schlechten Wetterbedingungen verwenden, insbesondere wenn Blitzgefahr besteht. Dies verringert das Risiko einen Blitzschlags. Im Fall von Brüchen oder Unfällen während der Arbeit, sofort den Motor abstellen und die Maschine entfernen, damit sie keine weiteren Schäden anrichtet Wenn bei einem Unfall man selbst oder Dritte verletzt werden, unverzüglich die der Situation angemessene erste Hilfe leistenDE - 4 und zur notwendigen Behandlung ein Krankenhaus aufsuchen. Entfernen Sie sorgfältig alle eventuellen Rückstände, die – falls sie unbeaufsichtigt bleiben – Schäden oder Verletzungen an Personen oder Tieren verursachen könnten. Bei längerfristiger Arbeit mit vibrierenden Werkzeugen können vor allem bei Personen mit Durchblutungsstörungen Verletzungen und Gefäßerkrankungen (bekannt als "Raynaud-Syndrom" oder "Leichennger") auftreten. Die Symptome können die Hände, Handgelenke und Finger betreen, und treten als Gefühlslosigkeit, Kribbeln, Kitzeln, Schmerzen, blasse Haut oder strukturelle Veränderungen der Haut auf. Diese Eekte können durch niedrige Umgebungstemperaturen bzw. durch besonders festes Greifen der Handgrie verstärkt werden. Beim Auftreten der Symptome muss die Verwendungszeit der Maschine verkürzt und ein Arzt aufgesucht werden.

• Halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung von Verpackungen, beschädigten Teilen bzw. allen weiteren umweltschädlichen Stoen. Diese Art Müll darf nicht zusammen mit dem Hausmüll weggeworfen werden, es muss eine getrennte Müllsammlung erfolgen, damit die Bestandteile dann geeigneten Sammelstellen übergeben werden können, die für das Recycling der Materialien sorgen.

• Halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung der Abfallmaterialien

• Bei der Außerbetriebnahme darf die Maschine nicht einfach in der Umwelt abgestellt werden, sondern muss gemäß der örtlichen Vorschriften an eine Sammelstelle übergeben werden. Elektrische Geräte dürfen nicht in den Hausmüll entsorgt werden. Gemäß der EU-Richtlinie 2012/19/EU über elektrische und elektronische Altgeräte und ihrer Umsetzung in nationales Recht müssen Elektroaltgeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Werden die Geräte in einer Mülldeponie oder im Boden entsorgt, können die Schadstoe das Grundwasser erreichen, in die Lebensmittelkette gelangen und so unserer Gesundheit und unserem Wohlbenden schaden. Wenden Sie sich für weitergehende Informationen zur Entsorgung dieses Produkts an die verantwortliche Stelle für die Entsorgung von Hausmüll oder an Ihren Händler. Am Ende ihrer Nutzdauer müssen Batterien mit der notwendigen Aufmerksamkeit für unsere Umwelt entsorgt werden. Die Batterie enthält Material, das für Sie und die Umwelt gefährlich ist. Sie muss getrennt entfernt und in einer Struktur entsorgt werden, die Lithium-Ionen-Batterien akzeptiert. Die getrennte Sammlung von gebrauchten Produkten und Verpackungen erlaubt das Recycling der Materialien und deren Wiederverwendung. Die erneute Verwendung der recycelten Materialien hilft der Umweltverschmutzung vorzubeugen und vermindert die Nachfrage nach Rohstoen.

3. WAS MAN WISSEN SOLLTE

3.1 MASCHINENBESCHREIBUNG

UND VERWENDUNGSZWECK Diese Maschine ist ein Gartenbaugerät, genauer gesagt eine tragbare Heckenschere mit Batteriebetrieb. Die Maschine besteht im Wesentlichen aus einem Motor, der eine Schneidvorrichtung betätigt. Der Bediener kann die Hauptbedienelemente immer in Sicherheitsabstand zur Schneidvorrichtung betätigen.

3.1.1 Vorgesehene Verwendung

Diese Maschine wurde geplant und gebaut für:

• den Schnitt und die Regulierung von Büschen und Hecken, bestehend aus Sträuchern mit kleinen Zweigen;

• die Verwendung durch nur einen Maschinenbediener.

3.1.2 Unsachgemäße Verwendung

Jede Verwendung, die von den oben angegebenen abweicht, kann gefährlich sein und Schäden an Personen und/oder Sachen bewirken. Als nicht bestimmungsgemäße Verwendung gelten (beispielsweise, aber nicht nur):

• Schneiden von Gras im Allgemeinen und vor allem in der Nähe von Bordsteinen;

• Zerkleinern von Materialien für die Kompostierung;

• Verwenden der Maschine mit der Schneidvorrichtung oberhalb der Schulterlinie des Bedieners;

• Verwenden der Maschine für den Schnitt von nicht panzlichen Materialien;

• Einsatz von Schneidvorrichtungen, der sich von den in der Tabelle "Technische Daten" aufgelisteten unterscheidet. Gefahr von ernsthaften Wunden und Verletzungen;

• Verwenden der Maschine durch mehr als eine Person. WICHTIG Die unsachgemäße Verwendung der Maschine hat den Verfall der GarantieDE - 5 und die Ablehnung jeder Haftung seitens des Herstellers zur Folge. Dem Benutzer selbst dadurch entstandene oder Dritten zugefügte Schäden oder Verletzungen gehen zu Lasten des Benutzers.

Diese Maschine wurde für den Gebrauch durch Privatpersonen, das heißt nicht für den professionellen Gebrauch, entwickelt. Sie ist für einen hobbymäßigen Gebrauch vorgesehen.

3.2 HAUPTBAUTEILE (Abb.1. )

A. Motor: Treibt die Schneidvorrichtung an. B. Schneidvorrichtung: Ist das Element, das die Panzen schneidet. C. Vorderer Handgri: Erlaubt die Beherrschung der Maschine und hier bendet sich der Sicherheitsschalter. D. Hinterer Handgri: Erlaubt die Beherrschung der Maschine und hier benden sich die wichtigen Steuerbefehle. E. Messerschutz (für Transport, Bewegung und Lagerung der Maschine): Schützt vor unbeabsichtigten Kontakten mit der Schneidvorrichtung, die schwere Verletzungen verursachen kann. F. Batterie (wenn nicht mit der Maschine geliefert, siehe Kap. 13 „Anbaugeräte auf Anfrage): Vorrichtung, die dem Werkzeug Strom liefert Ihre Eigenschaften und Gebrauchsvorschriften sind in einem spezischen Handbuch beschrieben. G. Batterieladegerät (wenn nicht mit der Maschine geliefert, siehe Kap. 13 „Anbaugeräte auf Anfrage): Vorrichtung, die man für das Auaden der Batterie verwendet Ihre Eigenschaften und Gebrauchsvorschriften sind in einem spezischen Handbuch beschrieben.

3.3 PRODUKT-TYPENSCHILD (Abb. 1 )

1. Konformitätszeichen CE

2. Name und Anschrift des Herstellers

3. Schallleistungspegel

8. Versorgungsspannung und -frequenz

9. Klingengeschwindigkeit

Die Daten zur Identizierung der Maschine in die entsprechenden Räume auf der Etikette schreiben, die auf der Rückseite des Deckblatts wiedergegeben ist. WICHTIG Die auf dem Schild wiedergegebenen Kennungsdaten zur Identizierung des Produkts immer dann verwenden, wenn man die autorisierte Werkstatt kontaktiert. WICHTIG Das Beispiel der Konformitätserklärung nden Sie auf den letzten Seiten des Handbuchs.

3.4 SICHERHEITSKENNZEICHNUNG(Abb. 2)

An der Maschine sind verschiedenen Symbole vorhanden. Bedeutung der Symbole: ACHTUNG! GEFAHR! Diese Maschine kann, wenn sie nicht korrekt verwendet wird, für Sie und andere gefährlich sein. ACHTUNG! Vor Inbetriebnahme der Maschine die Gebrauchsanleitung lesen. Gehörschutz und Brille verwenden. Antirutsch-Arbeitsschuhe tragen Dicke Antirutsch- Arbeitshandschuhe tragen. Nicht dem Regen (oder Feuchtigkeit) aussetzen Vor jeder Überprüfung, Reinigung oder Wartungs-/ Einstellarbeiten an der Maschine, die Batterie entfernen. WICHTIG Beschädigte oder unleserlich gewordene Etiketten müssen ausgetauschtDE - 6 werden. Die neuen Etiketten beim eigenen autorisierten Kundendienstzentrum anfordern.

WICHTIG Die zu befolgenden Normen sind im Kap. 2. beschrieben. Diese Hinweise sehr genau berücksichtigen, um keine schweren Risiken oder Gefahren einzugehen. Auspacken und Montage müssen auf einer achen und festen Oberäche vorgenommen werden. Dabei ist genügend Platz für die Bewegung der Maschine und Verpackungen notwendig. Es müssen immer geeignete Werkzeuge verwendet werden.

1. Die Verpackung vorsichtig önen. Dabei

darauf achten, keine Bauteile zu verlieren.

2. Die im Karton enthaltenen Unterlagen einschließlich

dieser Gebrauchsanweisung durchlesen.

3. Die Maschine aus dem Karton entnehmen.

4. Den Karton und die Verpackungen unter

Beachtung der örtlichen Vorschriften entsorgen.

Der Bedienungshebel des Messers (Abb. 3.A, Abb. 4.A) ermöglicht die Bedienung des Messers (Schneidevorrichtung).

• Modell HT 20 Li A Die Auslösung der Schneidvorrichtung ist nur möglich, wenn gleichzeitig der Bedienungshebel des Messers (Abb. 3.A) und der Sicherheitsschalter (Abb. 3.B) gedrückt werden.

• Modell HT 20 Li S Die Schneidvorrichtung kann nur aktiviert werden, wenn der Bedienungshebel des Messers (Abb. 4.A), die Verriegelungstaste der Klinge (Abb. 4.C) und der Sicherheitsschalter (Abb. 4.B) gleichzeitig gedrückt werden. Die Schneidevorrichtung stoppt automatische, wenn der Hebel gelöst wird.

5.2 VERRIEGELUNGSTASTE DER

KLINGE (MOD. HT 20 LI S) Die Verriegelungstaste der Klinge (Abb. 4.C) ermöglicht das Betätigen des Bedienungshebel des Messers (Abb. 4.A).

5.3 SICHERHEITSSCHALTER

Der Sicherheitsschalter am vorderen Gri (Abb. 3.B, Abb. 4.B) bietet zusätzliche Sicherheit, da er zusammen mit dem Bedienungshebel des Messers gedrückt werden muss, um die Schneidvorrichtung zu bedienen. Die Schneidevorrichtung stoppt automatisch beim Loslassen des Sicherheitsschalters.

5.4 TASTE ZUR ENTRIEGELUNG

(MOD. HT 20 LI S) Die Entriegelungstaste (Abb. 4.D) erlaubt den hinteren Handgri (Abb. 1.D) in 3 verschiedene Arten gegenüber der Schneidevorrichtung auszurichten. Dies erleichtert die Feinarbeiten an den Hecken (Abs. 6.4.1). Die Einstellung des Gris muss bei ausgeschalteter Maschine erfolgen.

6. GEBRAUCH DER MASCHINE

WICHTIG Die zu befolgenden Normen sind im Kap. 2. beschrieben. Diese Hinweise sehr genau berücksichtigen, um keine schweren Risiken oder Gefahren einzugehen.

6.1 VORBEREITENDE ARBEITSSCHRITTE

Die Maschine in Horizontalposition bringen und gut auf dem Boden abstützen.

6.1.1 Kontrolle und Auaden der Batterie(Abb.5)

Vor jeder Verwendung den Ladezustand der Batterie überprüfen. Hierzu den Hinweisen folgen, die im Handbuch der Batterie enthalten sind.DE - 7

6.2 SICHERHEITSKONTROLLEN

Immer die Sicherheitskontrollen vor der Verwendung ausführen.

6.2.1 Allgemeine Kontrolle

Gegenstand Ergebnis Grie (Abb. 1.C, Abb. 1.D) und Schutzvorrichtungen Gereinigt, sauber, direkt und fest an der Maschine befestigt Schrauben auf Maschine und Klinge Gut befestigt (nicht gelockert) Durchlauf von Kühlungsluft Nicht verstopft Klinge (Abb. 1.B) Sauber, nicht beschädigt oder abgenutzt, gut geschärft. Schutzvorrichtungen Vollständig, nicht beschädigt. Batterie (Abb. 1.F) Kein Schaden an der Hülle, kein Flüssigkeitsverlust. Maschine Kein Zeichen von Beschädigung oder Verschleiß. Keine anormale Vibration. Kein anormales Geräusch. Hebel, Tasten, Sicherheitsschalter Diese müssen sich leicht bewegen lassen, dürfen nicht klemmen und müssen, wenn losgelassen, automatisch und schnell wieder die Ausgangsposition einnehmen.

6.2.2 Betriebstests der Maschine

2. Den Bedienungshebel

des Messers (Abb. 3.A, Abb. 4.A) oder den Sicherheitsschalter lösen (Abb. 3.B, Abb. 4.B);

2. Die Befehle müssen

automatisch und schnell in die Neutralposition zurückkehren und die Klinge muss stillstehen Wenn irgendeines der Ergebnisse von den Angaben der folgenden Tabellen abweicht, die Maschine nicht verwenden! Die Maschine für die erforderlichen Kontrollen und die Reparatur an ein Kundendienstzentrum liefern.

Der Maschinenstart führt zum gleichzeitigen Einschalten des Schneidevorrichtung. HINWEIS Den Start auf einer achen und festen Oberäche durchführen.

1. Den Messerschutz entfernen (Abb.

1.E) (wenn eingesetzt);

2. Sicherstellen, dass das Messer den Boden

oder sonstige Gegenstände nicht berührt;

3. Die Batterie (Abb. 6.A) in ihren Sitz einführen.

Hierzu nach unten drücken, bis der "Klick" hörbar ist, der sie in ihrer Position blockiert und den elektrischen Kontakt sicherstellt;

4. Eine sichere und stabile Position einnehmen;

5.a Mod. HT 20 Li A – Gleichzeitig den Bedienungshebel des Messers (Abb. 7.A) und den Sicherheitsschalter (Abb. 7.B) betätigen. 5.b Mod. HT 20 Li S – Betätigen Sie gleichzeitig den Bedienungshebel des Messers (Abb. 8.A), die Entriegelungstaste der Klinge (Abb. 8.C) und den Sicherheitsschalter (Abb. 8.B).

Während der Arbeit muss die Maschine immer fest in zwei Händen gehalten werden, wobei die Schneidvorrichtung unterhalb der Schulterlinie gehalten werden muss. Die Maschine immer in Bodennähe und nicht auf Leitern oder anderen instabilen Stützen verwenden. Das geschnittene Material nicht entfernen oder das zu schneidende Material nicht festhalten, während die Klinge in Betrieb ist. Stellen Sie sicher, dass die Maschine ausgeschaltet ist, wenn Sie das geschnittene Material entfernen. HINWEIS Während der Arbeit ist die Batterie gegen die vollständige Entladung durch eine Schutzvorrichtung geschützt, die Maschine ausschaltet und ihren Betrieb blockiert.DE - 8

6.4.1 Einstellung des hinteren

Gris (Mod. HT 20 Li S) Führen Sie den Vorgang bei ausgeschalteter Maschine durch.

1. Drücken Sie die Entriegelungstaste

des hinteren Gris (Abb. 9.A)

2. Den hinteren Handgri zu drehen

beginnen (Abb. 9.B);

3. Die Entriegelungstaste lösen;

4. Den Handgri drehen, bis er in die

gewünschte Position einrastet. WICHTIG Vor Verwendung der Maschine sicherstellen, dass die Entriegelungstaste vollständig in die Feststellposition zurückgekehrt ist, und dass der hintere Handgri fest sitzt. Während der Arbeit muss der hintere Handgri immer senkrecht stehen, unabhängig von der jeweiligen Position der Schneidvorrichtung.

6.4.2 Arbeitstechniken

Es ist immer ratsam, zuerst die vertikalen Heckenseiten und dann den oberen Bereich zu schneiden. HINWEIS Die Autonomie der Batterie (und damit die zu schneidende Panzenäche, die bearbeitet werden kann, bevor man erneut auaden muss) wird durch verschiedene Faktoren beeinusst, die im (Abs. 7.2.1) beschrieben sind.

6.4.2.a Vertikaler Schnitt

Der Schnitt sollte mit einer bogenförmigen Bewegung von unten nach oben erfolgen, wobei das Messer so weit wie möglich vom Körper entfernt gehalten wird (Abb. 10).

6.4.2.b Horizontaler Schnitt

Die besten Ergebnisse erzielt man mit einem in die Schneidrichtung leicht (5° - 10°) geneigtem Messer, einer Bogenbewegung und einem langsamen, gleichmäßigen Vorschub, vor allem bei sehr dichten Hecken (Abb. 11).

6.4.3 Empfehlungen für den Gebrauch

Wenn sich die Messer während der Verwendung blockieren oder in den Zweigen der Hecke verhängen:

1. Umgehend den Bedienungshebel des

Messers (Abb. 12.A, Abb. 13.A) oder den Sicherheitsschalter lösen (Abb. 12.B, Abb. 13.B);

2. Warten, bis die Schneidvorrichtung

vollkommen still steht

3. Die Batterie entfernen (Abs. 7.2.2);

4. Das eingeklemmte Material herausziehen.

6.4.4 Schmierung der Messer während der Arbeit

Falls die Schneidevorrichtung während der Arbeit zu heiß wird, müssen die Messerinnenächen mit spezischem Öl geschmiert werden (Abs. 7.4). Dieser Arbeitsschritt muss ausgeführt werden, wenn die Maschine stillsteht und die Batterie aus ihrem Sitz entfernt wurde beschrieben sind.

1. Den Bedienungshebel des Messers (Abb.

12.A, Abb. 13.A) oder den Sicherheitsschalter lösen (Abb. 12.B, Abb. 13.B); Nach dem Anhalten der Maschine dauert es einige Sekunden, bevor die Schneidvorrichtung stillsteht. Die Maschine immer während dem Verschieben zwischen Arbeitsbereichen anhalten. Während dieser Verschiebung niemals die Hand am Sicherheitsschalter halten, um versehentliches Starten zu vermeiden.

6.6 NACH DEM GEBRAUCH

• Die Batterie aus ihrem Sitz entfernen und sie wieder auaden (Abs. 7.2.2).

• Wenn die Schneidvorrichtung stillsteht, den Messerschutz anbringen (Abb. 1.E).

• Lassen Sie den Motor abkühlen, bevor Sie die Maschine in einem Raum abstellen.

• Die Reinigung durchführen (Abs. 7.3).

• Die Maschine auf lose oder beschädigte Teile kontrollieren. Wenn notwendig, die beschädigten Bauteile austauschen und eventuell gelockerte Schrauben und Bolzen festziehen oder das autorisierte Kundendienstzentrum kontaktieren.

• Kontrolle von eventuellen Schäden an der Maschine. Wenn notwendig, das autorisierte Kundendienstzentrum kontaktieren. WICHTIG Die Batterie immer entfernen (Abs.

7.2.2) und immer den Messerschutz montieren,

wenn die Maschine unbenutzt oder unbewacht bleibt.DE - 9

WICHTIG Die zu befolgenden Normen sind im Kap. 2. beschrieben. Diese Hinweise sehr genau berücksichtigen, um keine schweren Risiken oder Gefahren einzugehen. Vor der Ausführung jeglicher Kontrolle, Reinigung oder jedes Wartungs-/ Regulierungseingries auf der Maschine:

1. Die Maschine stoppen;

2. Die Batterie entfernen und auaden (Abs.

7.2.2)(den Schlüssel nie stecken lassen oder

an einem für Kinder oder nicht autorisierten Personen zugänglichen Ort aufbewahren);

3. Wenn die Schneidvorrichtung stillsteht,

die Messerschutzvorrichtung anbringen, (es sei denn, die Eingrie müssen am Messer selbst vorgenommen werden)

4. Lassen Sie den Motor abkühlen, bevor Sie

die Maschine in einem Raum abstellen

5. Geeignete Kleidung, Arbeitshandschuhe

und Schutzbrille tragen;

6. Die entsprechenden Anweisungen lesen.

WICHTIG Alle nicht in diesem Handbuch beschriebenen Wartungs- und Einstellungsarbeitsschritte müssen von Ihrem Händler oder von einem Fachzentrum ausgeführt werden.

7.2.1 Batterieleistung

Die Standzeit der Batterie (und die dadurch zur bearbeitende Fläche) ist abhängig von verschiedenen Faktoren: a. Umweltfaktoren, die einen höheren Energiebedarf zur Folge haben: – Schnitt/Regulierung von sehr dichten oder feuchten Hecken; – Schnitt/Regulierung von Büschen mit zu großen Zweigen; b. Verhaltensweisen des Bedieners, der vermeiden sollte: – Häuges Ein- und Ausschalten während der Arbeit; – Verwendung einer im Vergleich zur auszuführenden Arbeit unpassenden Schnitttechnik (Abs. 6.4.1); – eine für die der zu schneidenden Hecke nicht geeignete Geschwindigkeit der Schnittbewegung. Um die Batterieleistung zu optimieren, sollte man immer:

• Die Hecke schneiden, wenn sie trocken ist;

• eine für die Buschbedingungen geeignete Schnittbewegungsgeschwindigkeit einstellen;

• die für die auszuführende Arbeit am besten geeignete Technik verwenden. Falls man die Maschine für längere Arbeitseinsätze verwenden möchte, als von der Standardbatterie zugelassen, kann man:

• Eine zweite Standardbatterie kaufen, um die leere Batterie sofort auszuwechseln, ohne die Kontinuität des Einsatzes zu beeinträchtigen;

• eine Batterie mit höherer Leistung als die Standardbatterie kaufen (Abs. 13.1).

7.2.2 Herausnehmen und Laden

der Batterie (Abb.14÷17) Für eine komplette Ladung der Batterie sorgen und dabei die Anweisungen im Handbuch der Batterie/des Batterieladegeräts befolgen. HINWEIS Die Batterie verfügt über einen Schutz, der das Auaden verhindert, wenn die Umgebungstemperatur nicht zwischen 0 und +45°C liegt. HINWEIS Die Batterie kann jederzeit auch teilweise aufgeladen werden, ohne dass man Gefahr läuft, sie zu beschädigen.

7.3 REINIGUNG DER MASCHINE

• Um die Brandgefahr zu reduzieren, keine Blattreste, Äste in der Maschine lassen.

• Die Maschine immer nach der Verwendung reinigen. Hierzu ein sauberes und feuchtes Tuch verwenden, das mit Neutralreiniger getränkt ist.

• Jede Spur von Feuchtigkeit entfernen und dazu ein weiches und trockenes Tuch verwenden. Feuchtigkeit bringt die Gefahr von elektrischen Schlägen mit sich.

• Keine aggressiven Reinigungs- oder Lösungsmittel für die Reinigung der Kunststoteile oder Handgrie.

• Keine Wasserstrahlen benutzen und vermeiden, dass der Motor und die elektrischen Bauteile nass werden.

• Um ein Überhitzen und Schäden am Motor oder an der Batterie zu vermeiden, immer sicherstellen, dass die Ansauggitter der Kühlungsluft sauber und frei von Trümmern sind.

7.4 REINIGUNG UND SCHMIERUNG

DER SCHNEIDVORRICHTUNG Nach jeder Arbeitssitzung die Messer reinigen und schmieren, um Leistungsfähigkeit und Haltbarkeit zu erhöhen: Die Schneidvorrichtung nicht berühren, solange die Batterie noch nicht abgezogen ist und die Schneidvorrichtung nicht völlig stillsteht.DE - 10

• Die Maschine in Horizontalposition bringen und gut auf dem Boden abstützen.

• Die Klingen mit einem trockenen Tuch reinigen und im Fall von beständigem Schmutz eine Bürste verwenden.

• Die Klingen schmieren, indem eine leichte Schicht spezischen Öls entlang des oberen Messerrands aufgetragen wird, das bevorzugterweise nicht verschmutzen soll.

7.5 BEFESTIGUNGSMUTTER UND -SCHRAUBEN

• Muttern und Schrauben festgezogen belassen, um sicher zu sein, dass die Maschine immer in sicheren Betriebsbedingungen ist.

• Regelmäßig prüfen, dass die Grie fest xiert sind.

7.6 SCHNEIDEVORRICHTUNG

Die Schneidvorrichtung nicht berühren, solange die Batterie noch nicht abgezogen ist und die Schneidvorrichtung nicht völlig stillsteht.

Regelmäßig prüfen, dass die Messer nicht verbogen, beschädigt oder verschlissen und die Schrauben korrekt angezogen sind. Es ist nicht notwendig, irgendeinen Abstand zwischen den Messern einzustellen, weil das Spiel bereits ab Werk festgelegt ist.

Nachschärfen ist notwendig, wenn die Schnittleistung sinkt und sich die Zweige oft verfangen. Aus Sicherheitsgründen muss der Schleifvorgang von einem spezialisierten Zentrum ausgeführt werden, das die geeignete Kompetenz und Werkzeuge besitzt, um diesen Arbeitsschritt zu handhaben, ohne eine Beschädigung des Messers zu riskieren und es während der Verwendung unsicher zu machen. Ein Messer mit verschlissenen Schneiden darf nie nachgeschärft, sondern muss immer ersetzt werden.

Das Messer darf nie repariert werden, sondern ist zu ersetzen, sobald Beschädigungen, Verschleiß, Biegung festgestellt werden oder die Schleifgrenze überschritten wird. Aus Sicherheitsgründen muss der Austausch von einem Fachzentrum durchgeführt werden. WICHTIG Immer die Original-Schneidevorrichtungen verwenden, die den Code tragen, der in der Tabelle “Technische Daten” wiedergegeben ist. Aufgrund der Weiterentwicklung des Produkts könnten die in der "Technische Daten"-Tabelle genannten Schneidevorrichtungen im Laufe der Zeit durch andere ersetzt werden, die gleiche Eigenschaften der Austauschbarkeit und Betriebssicherheit aufweisen.

WICHTIG Die während der Wartungsarbeiten zu befolgenden Sicherheitsnormen sind beschrieben im Abs. 2.4. Diese Hinweise sehr genau berücksichtigen, um keine schweren Risiken oder Gefahren einzugehen.

8.1 UNTERSTELLUNG DER MASCHINE

Wenn die Maschine untergestellt werden muss:

3. Die Batterie aus ihrem Sitz entfernen und

sie wieder auaden (Abs. 7.2.2);

4. Wenn die Schneidevorrichtung stillsteht,

den Messerschutz anbringen;

5. Lassen Sie den Motor abkühlen, bevor Sie

die Maschine in einem Raum abstellen

6. Die Reinigung durchführen (Abs. 7.3);

7. Kontrollieren, dass keine losen oder beschädigten

Teile vorhanden sind. Wenn notwendig, die beschädigten Bauteile austauschen und eventuell gelockerte Schrauben und Bolzen festziehen oder das autorisierte Kundendienstzentrum kontaktieren

8. Die Maschine unterstellen:

– In einem trockenen Raum; – vor Wettereinüssen geschützt; – an einem für Kinder nicht zugänglichen Ort; – Hierbei sicherstellen, dass für die Wartung verwendete Schlüssel oder Werkzeuge entfernt werden.

8.2 LAGERN DER BATTERIE

Wenn die Batterie längere Zeit nicht aufgeladen wird, muss sie immer im Schatten, an einem kühlen Ort und in feuchtigkeitsfreien Umgebungen mit einer Umgebungstemperatur zwischen 0 und 45 ° C aufbewahrt werden. HINWEIS Im Fall von langer Untätigkeit die Batterie alle zwei Monate auaden, um ihre Haltbarkeit zu verlängern.DE - 11

9. BEWEGUNG UND TRANSPORT

Folgende Hinweise müssen bei jeder Bewegung oder Transport der Maschine beachtet werden: – Die Maschine stoppen (Abs. 6.5); – sicherstellen, dass alle beweglichen Teile vollständig stillstehen; – Die Batterie aus ihrem Sitz entfernen und sie wieder auaden (Abs. 7.2.2); – Feste Arbeitshandschuhe benutzen – Wenn die Schneidevorrichtung stillsteht, den Messerschutz anbringen; – Die Maschine ausschließlich an den Handgrien aufheben und die Schneidvorrichtung in die der Laufrichtung entgegengesetzte Richtung positionieren. – Sicherstellen, dass die Bewegung der Maschine keine Schäden oder Verletzungen verursacht. Wenn man die Maschine mit einem Fahrzeug transportiert, muss man: – Sie so positionieren, dass sie für niemanden eine Gefahr darstellt. – Sichern Sie die Maschine während des Transports auf geeignete Weise mit Seilen oder Ketten

10. SERVICE UND REPARATUREN

Dieses Handbuch liefert alle notwendigen Anweisungen für die Maschinenführung und für eine korrekte Basiswartung, die vom Benutzer ausgeführt werden kann. Alle Einstell- und Wartungsarbeiten, die nicht in diesem Handbuch beschrieben sind, müssen von Ihrem Händler oder einem Fachbetrieb ausgeführt werden. Eingrie, die nicht von einer Fachstelle oder von unqualiziertem Personal ausgeführt werden, haben grundsätzlich den Verfall der Garantie und jeglicher Haftung oder Verantwortung des Herstellers zur Folge. Nicht-Original-Ersatzteile und -Anbaugeräte werden nicht gebilligt Der Einsatz von Nicht-Original- Ersatzteilen und -Anbaugeräten beeinträchtigt die Sicherheit der Maschine negativ und enthebt den Hersteller von jeglicher Verpichtung und Haftung.

11. DECKUNG DER GARANTIE

Die Garantiebedingungen sind nur für den Konsumenten bestimmt, d. h. nicht für professionelle Bediener. Die Garantie deckt alle qualitativen Materialien- und Herstellungsfehler, die während des Garantiezeitraumes durch Ihren Händler oder durch ein spezialisiertes Zentrum festgestellt werden. Die Anwendung der Garantie beschränkt sich auf die Reparatur oder den Austausch des als defekt betrachteten Bauteils. Es wird empfohlen, die Maschine einmal jährlich einer autorisierten Kundendienstwerkstatt zu Wartung, Kundendienst und Kontrolle der Sicherheitsvorrichtungen anzuvertrauen. Die Anwendung der Garantie ist nur bei einer ordnungsgemäßen Wartung der Maschine gültig. Die Garantie deckt keine Schäden bei:

• Nichtbeachtung der mitgelieferten Unterlagen (Bedienungsanleitungen).

• Professioneller Verwendung.

• Unachtsamkeit, Nachlässigkeit.

• Äußerer Ursache (Blitzschlag, Stöße, Präsenz von Fremdkörpern im Inneren der Maschine) oder Unfall.

• Unsachgemäßer oder vom Hersteller nicht zugelassener Nutzung oder Montage.

• Modizierung der Maschine.

• Verwendung von nicht originalen Ersatzteilen (anpassbaren Teilen).

• Verwendung von Anbaugeräten, die nicht vom Hersteller geliefert oder genehmigt sind. Folgende Schäden sind nicht von der Garantie gedeckt:

• Die Wartungsarbeiten (die im Hinweishandbuch beschrieben sind).

• Der normale Verschleiß der Verschleißmaterialien wie Schneidevorrichtung, Sicherheitsbolzen.

• Normaler Verschleiß.

• Ästhetische Schäden der Maschine aufgrund ihrer Verwendung. Die eventuell zusätzlichen Kosten in Verbindung mit der Garantieaktivierung, wie die Überführung zum Benutzer, der Transport der Maschine zum Händler, das Anmieten von Werkzeugen zum Austausch oder der Ruf einer externen Gesellschaft für alle Wartungsarbeiten. Es gelten die im Land des Benutzers gültigen gesetzlichen Vorschriften. Die darin geregelten Rechte des Benutzers werden durch diese Garantie nicht eingeschränkt.DE - 12

STÖRUNG VERMUTLICHE URSACHE ABHILFE

1. Bei Betätigung des

Bedienungshebel des Messers und des Sicherheitsschalters startet die Maschine nicht (Mod. HT 20 Li A) oder

1. Bei Betätigung des

Bedienungshebel des Messers, der Verriegelungstaste der Klinge und des Sicherheitsschalters startet die Maschine nicht (Mod. HT 20 Li S) Batterie fehlt oder ist nicht korrekt eingesetzt Sicherstellen, dass die Batterie richtig eingesetzt ist (Abb. 6.A) Entladene Batterie Den Ladezustand kontrollieren und die Batterie auaden (Abs. 7.2.2) Heckenschere beschädigt Die Heckenschere verwenden. Die Batterie entnehmen und ein Kundendienstzentrum kontaktieren.

2. Der Motor geht während

der Arbeit aus Batterie nicht korrekt eingesetzt Sicherstellen, dass die Batterie richtig eingesetzt ist (Abb. 6.A) Entladene Batterie Den Ladezustand kontrollieren und die Batterie auaden . (Abs. 7.2.2)

3. Wenn Bedienungshebel

des Messers und Sicherheitsschalter ausgelöst sind, dreht sich die Schneidvorrichtung nicht (Mod. HT 20 Li A) Heckenschere beschädigt. Die Heckenschere verwenden. Die Maschine sofort stoppen, die Batterie wegnehmen Ein Kundendienstzentrum kontaktieren.

4. Mit eingeschaltetem

Bedienungshebel des Messers, Verriegelungstaste des Messers und Sicherheitsschalter dreht sich die Schneidevorrichtung nicht (Mod. HT 20 Li A) Heckenschere beschädigt. Die Heckenschere verwenden. Die Maschine sofort stoppen, die Batterie wegnehmen Ein Kundendienstzentrum kontaktieren.

5. Die Schneidvorrichtung

erhitzt sich übermäßig während der Arbeit Schmierung der unpassenden Messer Die Maschine stoppen, auf den Stillstand der Schneidvorrichtung warten, die Batterie entfernen, die Messer schmieren (Abs.7.4)

6. Die Schneidvorrichtung

tritt mit einer Leitung oder mit einem Stromkabel in Kontakt

- DAS MESSER NICHT BERÜHREN, WEIL

ES UNTER STROM STEHEN UND EXTREM

GEFÄHRLICH SEIN KANN! Die Maschine nur vom isolierten hinteren Handgri nehmen und sie vorsichtig weit vom eigenen Körper ablegen. Den Strom unterbrechen, der die Leitung oder das durchtrennte Kabel speist und die Batterie entfernen, bevor die Messerzähne befreit werden.

7. Die Schneidvorrichtung

tritt mit einem Fremdkörper in Kontakt. - Die Maschine stoppen, die Batterie entfernen und: – Die Schäden überprüfen; – Kontrollieren, ob Teile locker sind und diese festziehen; – Ein Kundendienstzentrum kontaktieren, um die beschädigten Teile reparieren oder durch Teile gleichwertiger Eigenschaften zu ersetzenDE - 13

STÖRUNG VERMUTLICHE URSACHE ABHILFE

8. Man nimmt übermäßige

Geräusche und/oder Vibrationen während der Arbeit wahr Gelockerte oder beschädigte Teile Die Maschine stoppen, die Batterie entfernen und: – Die Schäden überprüfen; – Kontrollieren, ob Teile locker sind und diese festziehen; – Ein Kundendienstzentrum kontaktieren, um die beschädigten Teile reparieren oder durch Teile gleichwertiger Eigenschaften zu ersetzen

9. Die Maschine raucht

während ihres Betriebs Heckenschere beschädigt. Die Heckenschere verwenden. Die Maschine sofort stoppen, die Batterie wegnehmen Ein Kundendienstzentrum kontaktieren.

Batteriedauer Schwierige Einsatzbedingungen mit einer höheren Stromaufnahme Den Einsatz optimieren (Abs. 7.2.1) Batterie unzureichend für die Arbeitsanforderungen Eine zweite Batterie oder eine stärkere Batterie verwenden (Abs. 13.1) Verschlechterte Batterieleistung Eine neue Batterie kaufen

11. Das Batterieladegerät

lädt die Batterie nicht auf Batterie nicht korrekt in das Ladegerät eingesetzt Kontrollieren, ob sie korrekt eingesetzt ist (Abs. 7.2.2) Nicht geeignete Umgebungsbedingungen Das Auaden in einem Umfeld mit geeigneter Temperatur ausführen (siehe Betriebshandbuch der Batterie/des Batterieladegeräts) Kontakte verschmutzt Die Kontakte reinigen Fehlende Spannung am Batterieladegerät Kontrollieren, ob der Stecker eingesteckt ist und ob Spannung an der Steckdose anliegt Batterieladegerät defekt Durch ein Original-Ersatzteil ersetzen Wenn der Fehler weiter besteht, das Handbuch der Batterie/des Batterieladegeräts zu Rate ziehen Falls die Probleme weiterhin auftreten, nachdem die oben angegebenen Abhilfemaßnahmen angewendet wurden, muss Ihr Händler kontaktiert werden.

Batterien verschiedener Kapazitäten sind verfügbar, um sich an die spezischen Betriebsnotwendigkeiten anzupassen (Abb. 18). Die Liste der für diese Maschine zugelassenen Batterien nden Sie in der Tabelle "Technische Daten".

8. Se advierten ruidos y /o

Originalbetriebsanleitung)

EG-Konformitätserklärung (Maschinenrichtlinie 2006/42/EG, Anhang II, Teil

2. Erklärt auf eigene Verantwortung, dass die

Maschine: Tragbare motorbetriebene Heckenschere, schneiden/trimmen von Hecken a) Typ / Basismodell b) Monat / Baujahr c) Seriennummer d) Motor: Batterie

3. Den Anforderungen der folgenden Richtlinien

entspricht: e) Zertifizierungsstelle f) EG-Baumusterprüfung

4. Bezugnahme auf die harmonisierten Normen

g) Gemessener Schallleistungspegel h) Garantierter Schallleistungspegel k) Installierte Leistung n) Zur Verfassung der technischen Unterlagen befugte Person: o) Ort und Datum NL ( Vertaling van de oorspronkelijke gebruiksaanwijzing)

EG-Konformitätserklärung (Maschinenrichtlinie 2006/42/EG, Anhang II, Teil

2. Erklärt auf eigene Verantwortung, dass die

Maschine: Tragbare motorbetriebene Heckenschere, schneiden/trimmen von Hecken a) Typ / Basismodell b) Monat / Baujahr c) Seriennummer d) Motor: Batterie

3. Den Anforderungen der folgenden Richtlinien

entspricht: e) Zertifizierungsstelle f) EG-Baumusterprüfung

4. Bezugnahme auf die harmonisierten Normen

g) Gemessener Schallleistungspegel h) Garantierter Schallleistungspegel k) Installierte Leistung n) Zur Verfassung der technischen Unterlagen befugte Person: o) Ort und Datum NL ( Vertaling van de oorspronkelijke gebruiksaanwijzing)
