Tekniska egenskaper	Bladets längd: 50 cm, Effekt: 600 W, Skärhastighet: 3000 snitt/min
Användning	Perfekt för att trimma häckar, buskar och små träd, för hemmabruk.
Underhåll och reparation	Regelbunden slipning av bladen rekommenderas, rengör efter varje användning, kontrollera elkablar.
Säkerhet	Använd skyddshandskar, bär skyddsglasögon, koppla ur apparaten vid underhåll.
Allmän information	Vikt: 3,5 kg, Garanti: 2 år, Ljudnivå: 95 dB.

Vanliga frågor - 0750 AA SKIL

Hur startar jag häcksaxen SKIL 0750 AA?

Se till att verktyget är anslutet. Tryck på säkerhetsknappen samtidigt som du trycker på avtryckaren för att starta motorn.

Vilka typer av häckar kan jag klippa med SKIL 0750 AA?

SKIL 0750 AA är designad för att klippa lätta till medeltjocka häckar, inklusive buskar och snår.

Hur underhåller jag min häcksax SKIL 0750 AA?

Rengör bladen regelbundet efter användning, kontrollera elkablarna och smörj bladen med olja för att undvika rost.

Vad gör jag om bladen inte skär ordentligt?

Kontrollera om bladen är smutsiga eller skadade. Rengör dem och om nödvändigt, slipa eller byt ut dem.

Är SKIL 0750 AA utrustad med ett säkerhetssystem?

Ja, häcksaxen är utrustad med en säkerhetsknapp som måste tryckas in för att aktivera motorn, för att undvika oavsiktliga starter.

Hur lång är bladen på SKIL 0750 AA?

SKIL 0750 AA har blad som är 60 cm långa, vilket möjliggör klippning av häckar i olika storlekar.

Kan jag använda SKIL 0750 AA i regn?

Nej, det rekommenderas att inte använda häcksaxen i regn för att undvika risk för elchock och skador på apparaten.

Hur mycket väger SKIL 0750 AA?

Häcksaxen SKIL 0750 AA väger cirka 3,5 kg, vilket gör den lätt och enkel att manövrera.

Hur förvarar jag häcksaxen SKIL 0750 AA?

Förvara häcksaxen på en torr och sval plats, skyddad från väder och vind, och se till att bladen är täckta för att undvika skador.

BRUKSANVISNING 0750 AA SKIL

EU-konformitetsförklaring Sladdlös busk-/grässax Produktnummer Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla gällande bestämmelser i de nedan angivna direktiven och förordningarnas och att de stämmer överens med följande normer.

2000/14/EG: Uppmätt bullernivå 77,8 dB(A), osäkerhet K = 3,2 dB, garanterad bullernivå 81 dB(A); konformitetens bedömningsmetod enligt bilaga V Produktkategori: 24/25 Angivet provningsställe: DEKRA Certication BV (0344), Meander 1051, 6825 MJ Arnhem, NL Teknisk dokumentation:

• Det här verktyget har konstruerats för att klippa gräs, buskar och häckar och är endast avsett för hemmabruk

• Det här verktyget är inte avsett för yrkesmässig användning

• Läs dessa instruktioner noggrant för användning och bevara dem för framtida bruk 3

• Var särskilt uppmärksam på säkerhetsinstruktionerna och varningarna; om de inte följs kan det ge allvarliga skador

• Kontrollera om förpackningen innehåller alla delar som nns på bilden 2

• Om delar saknas eller är skadade kontaktar du återförsäljaren TEKNISKA DATA 1 VERKTYGSELEMENT 2 A Batteri B Laddare C Säkerhetsbrytare D Strömbrytare E Knapp för frigöring av höljet F Skydd G Kniv för gräsklippning H Kniv för buskklippning J Ventilationsöppningar K Upphängningsskena (skruvar medföljer inte) L Knivskydd (2) M Upphängningskrok N Krok för knivförvaring31 SÄKERHET

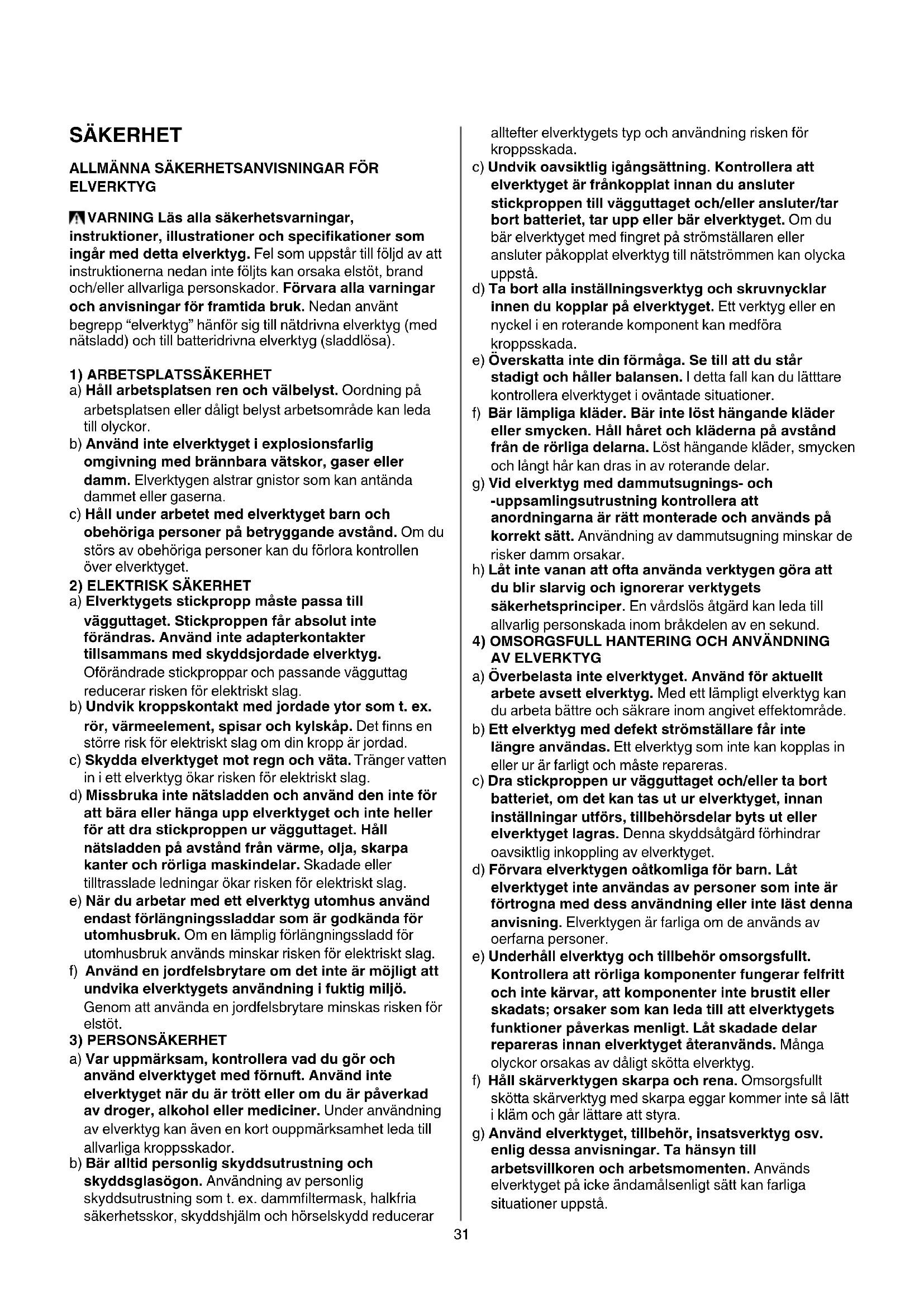

ALLMÄNNA SÄKERHETSANVISNINGAR FÖR

ELVERKTYG VARNING Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som ingår med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp “elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) ARBETSPLATSSÄKERHET

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen eller dåligt belyst arbetsområde kan leda till olyckor. b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2) ELEKTRISK SÄKERHET

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elektriskt slag. b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det nns en större risk för elektriskt slag om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elektriskt slag. d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elektriskt slag. e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är godkända för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elektriskt slag. f) Använd en jordfelsbrytare om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Genom att använda en jordfelsbrytare minskas risken för elstöt.

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med ngret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruvnycklar innen du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e) Överskatta inte din förmåga. Se till att du står stadigt och håller balansen. I detta fall kan du lätttare kontrollera elverktyget i oväntade situationer. f) Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna på avstånd från de rörliga delarna. Löst hängande kläder, smycken och långt hår kan dras in av roterande delar. g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning kontrollera att anordningarna är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar. h) Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgärd kan leda till allvarlig personskada inom bråkdelen av en sekund.

4) OMSORGSFULL HANTERING OCH ANVÄNDNING

AV ELVERKTYG a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet eektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. e) Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget återanvänds. Många olyckor orsakas av dåligt skötta elverktyg. f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. g) Använd elverktyget, tillbehör, insatsverktyg osv. enlig dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå.32 h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.

a) Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper nns risk för brand. b) Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier nns risk för kropsskada och brand. c) Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand. d) Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation eller brännskada. e) Använd inte batteriet eller verktyg som är skadade eller modifierade. Skadade eller modierade batterier kan bete sig oväntat vilket leder till brand, explosion eller risk för personskador. f) Du ska inte exponera ett batteri eller verktyg för brand eller för hög temperatur. Exponering för brand eller temperaturer över 130°C kan leda till explosion. g) Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturomfång som specificeras i instruktionerna. En olämplig laddning eller en laddning vid en temperatur som ligger utanför det specicerade området kan skada batteriet och öka brandrisken.

a) Låt elverktyget repareras endast av kvalificerad fackpersonal och med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. b) Utför aldrig service på skadade batterier. Service på batterier får endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer.

• Använd bara verktyget i dagsljus eller med tillräcklig konstbelysning

• Ta alltid bort batteriet från verktyget - när verktyget är obevakat - innan material som fastnat tas bort - innan verktyget kontrolleras, rengörs eller servas - efter att ha träat ett främmande föremål - om verktyget börjar vibrera onormalt mycket

• Klipp inte våta häckar

• Håll händer och fötter på avstånd från klippkniven, i synnerhet när verktyget startas

• Använd aldrig verktyget i närheten av personer (i synnerhet barn) eller djur

• Användaren ansvarar för olyckor eller faror som andra personer utsätts för inom hans/hennes fastighet

• Det är bäst att få någon att visa dig hur maskinen används innan du använder den för första gången

• Kontrollera alltid att den tillförda strömtypen stämmer med spänningen som anges på laddarens märkplåt

• Kontrollera före användningen att maskinen fungerar ordentligt; eventuella skador måste repareras av en kvalicerad tekniker; öppna aldrig maskinen själv

• Före användning kontrollerar du klippområdet och tar bort alla främmande föremål som kan fastna i klippbladen (t.ex. stenar, spikar, taggtråd, plantstöd av metall)

• Använd skyddshandskar, skyddsglasögon, åtsittande kläder och hårnät (för långt här)

• Använd alltid långbyxor, långa ärmar och kraftiga skor när verktyget används

• Stå stadigt när du arbetar (luta dig inte för långt, i synnerhet om du står på en stege)

• Håll det elektriska verktyget i de isolerade handtagen/ytorna eftersom klippbladen kan komma i kontakt med dolda sladdar eller verktygets egen sladd (om en strömförande sladd skadas av klippbladen kan metalldelar i verktyget också bli strömförande, vilket kan ge användaren en elektrisk stöt)

• Håll alla kroppsdelar på avstånd från klippbladen, ta inte bort avklippt material eller håll i material som ska klippas av när bladen rör sig och se till att brytaren är i avstängt läge när du tar bort material som har fastnat (ett ögonblicks ouppmärksamhet vid användning av verktyget kan resultera i allvarliga personskador)

• Håll (förlängnings)sladden på avstånd från klippområdet (vid användning kan sladden döljas av buskar och kan oavsiktligt klippas av av bladen)

• Se alltid till att ventilationsöppningarna hålls fria från skräp

• I händelse av onormala elektriska eller mekaniska störningar, stäng genast av maskinen eller dra ur laddarens stickpropp från elurtaget

• Bär verktyget i handtaget med avstängda klippblad och sätt alltid på klippbladsskyddet vid transport eller förvaring av verktyget (rätt hantering av verktyget minskar risken för personskador som kan orsakas av klippbladen) LADDNING/BATTERIERNA

• Denna laddare får användas av barn från 8 år och personer med begränsad fysisk, sensorisk eller mental förmåga eller med bristande kunskap och erfarenhet om de övervakas av en person som ansvarar för deras säkerhet, eller som instruerar dem i säker hantering av laddaren33 och gör att de förstår riskerna (i annat fall föreligger fara för felanvändning och skador)

• Håll barn under uppsikt (barn får inte leka med laddaren)

• Utan uppsikt får barn inte rengöra eller underhålla laddaren

• Använd bara SKIL-laddaren 2610395914 och SKIL- batteriet(batterier) 2610Z00533 med det här verktyget

• Ladda endast batteriet med den medföljande laddaren

• Rör inte kontakten i laddaren

• Ladda inte batteriet i fuktig eller våt miljö

• Vid batteriladdning ska laddaren placeras på en plant, icke brännbart underlag, åtskilt från brännbara ämnen

• Utsätt inte maskinen/laddaren/batteriet för regn

• Anslut aldrig trasig laddare; lämna dem till en auktoriserad SKIL serviceverkstad för säkerhetskontroll

• Använd ej laddaren när sladd eller stickpropp är trasig; sladd eller stickpropp skall omedelbart bytas ut på någon av SKIL’s auktoriserade serviceverkstäder

• Använd aldrig trasig batteriet; de skall omedelbart bytas

• Försök ej ta isär laddaren eller batteriet

• Ej återuppladdningsbara batterier får ej uppladdas med laddaren

• Tillåten omgivningstemperatur (verktyg/laddare/batteri): - vid laddning 0...+45°C - vid drift –20...+50°C - vid förvaring –20...+50°C

FÖRKLARING AV SYMBOLER PÅ VERKTYGET/

LADDAREN/BATTERIET 3 Läs bruksanvisningen före användning 4 Utsätt inte maskinen/laddaren/batteriet för regn 5 Varning! När verktyget har stängts av fortsätter kniven att röra sig under några sekunder 6 Var medveten om risken för skador som orsakas av flygande skräp (håll andra personer på ett säkert avstånd från arbetsområdet) 7 Använd laddaren enbart inomhus 8 Dubbel isolering (ingen jordning krävs) 9 Felsäkrad isolerad transformator (strömkällan är separerad från transformatorns uteekt) 0 Automatisk avstängning när laddaren blir för varm (den termiska säkringen går och laddaren blir oanvändbar) ! Fel polanslutning av laddarkontakten kan vara farligt (ladda batteriet enbart i originalladdaren) @ Elektriska verktyg och batterier får inte kastas i hushållssoporna # NiMH-teknik ger mer energi på ett miljövänligare sätt ANVÄNDNING

• Laddning av batteri $ - när maskinen leveras är batteriet inte fullt laddat ! ta bort batteriet A från laddaren B, efter laddnignstiden förflutit; därmed förlängs livslängden på batteriet VIKTIGA: - efter 3 timmar är laddningen klar och batteriet kan användas, även om den röda lampan fortfarande lyser (den röda lampan kan behöva mer än 3 timmar för att slockna) - under laddning kan laddaren och batteriet kännas varmt vid vidröring; detta är normalt och indikerar inget fel - kontrollera att batteriets utsida är ren och torr innan du placerar det i laddaren - ladda inte då temperaturen ligger under 0°C och over 45°C eftersom detta allvarligt kan skada batteriet och laddaren - tag ej bort batteriet från maskinen när den är igång ! en ny eller under en längre tid inte använd batteri uppnår först efter ca. 5 laddnings- / urladdningscykler full kapacitet - återuppladda inte batteriet efter endast några få minuters användning; att göra så kan resultera i minskad verkningstid och eektivitet - om Du räknar med att ej använda Ditt maskin under en lång tid är det bäst att dra ur laddarens stickpropp från elurtaget

• På/av säkerhetsbrytare % Förhindrar oavsiktlig start av verktyget - slå på maskinen genom att först trycka på säkerhetsomkopplaren C 2 och sedan trycka på strömbrytaren D 2 - stäng av maskinen genom att släppa strömbrytaren D - avlägsna verktyget från klippområdet innan det stängs av ! när verktyget har stängts av fortsätter kniven att röra sig under några sekunder

• Knivbyte ^ ! ta ut batteriet ur maskinen ! använd skyddshandskar - vänd maskinen upp och ned - tryck på frigöringsknappen E - skjut skyddet F i samma riktning som pilen på skyddet och lyft bort det från höljet ! var försiktig när du lyfter skyddet; i synnerhet busksaxkniven kan oväntat falla ned - lyft ut kniven G eller H och montera den nya kniven enligt bilden - sätt tillbaka skyddet F och skjut det mot kniven tills det snäpps fast

• Fattning och styrning av maskinen ! under arbetet, håll alltid verktyget i det grå greppet

- stå stadigt när du arbetar - håll den andra handen på avstånd från klippknivarna

• Klippa häckar * - klipp först häckens sidor (nedifrån och uppåt) och sedan den övre delen - klipp häckens sidor så att häcken blir något smalare längst upp - använd en handsåg eller sekatör för att klippa tjockare grenar - kniven för buskklippning H samt kniven för gräsklippning G kan användas vid häckklippning

• Trimma gräs och buskar ( - vid klippning av långt gräs arbetar du i steg med början från toppen och klipper lite i taget - klipp bara torrt gräs för optimalt klippresultat34 - håll verktyget borta från massiva föremål för att skydda klippknivarna mot alltför stort slitage - kniven för gräsklippning G kan även användas vid buskklippning ANVÄNDNINGSTIPS

• Klippa en häck med enhetlig höjd - knyt ett snöre längs häcken på önskad höjd - klipp häcken alldeles ovanför snöret

• Rekommenderade tidpunkter för klippning (Västeuropa) - klipp lövfällande häckar i juni och oktober - klipp vintergröna häckar i april och augusti - klipp barrväxter och andra snabbväxande buskar var 6:e vecka från maj till oktober

• Det här verktyget är inte avsedd för yrkesmässig användning

• Håll verktyget, laddaren och klippknivarna rena ! dra ur laddarens stickpropp från elurtaget innan rengöring ! ta alltid ut batteriet innan rengöring - rengör verktyget med en fuktad trasa (använd inte rengörings- eller lösningsmedel) - rengör ventilationsspringorna J 2 regelbundet med en borste eller tryckluft - efter användning ska klippbladen rengöras noggrant och smörjas lätt ! använd handskar vid hantering eller rengöring av klippbladen

• Kontrollera regelbundet klippbladens skick och att bladbultarna är ordentligt åtdragna

• Kontrollera regelbundet om det förekommer slitna eller skadade komponenter och reparera/byt dem vid behov

• Fila klippbladen ! ta ut batteriet ur maskinen - ta bort klippknivarna från verktyget före slipning - la klippbladen med en liten och jämn l om ett massivt föremål har skadat dem - vi rekommenderar dock att bladen las av en specialist - smörj klippbladen efter lning

• Förvaring ) - förvara maskinen inomhus på torrt ställe utom räckhåll för barn - montera upphängningsskenan på ett säkert sätt K på väggen med 4 skruvar (medföljer inte) med horisontell inriktning - använd knivskydden L 2 vid förvaring av verktyget - smörj klippknivarna innan verktyget läggs undan

• Om i elverktyget/laddaren trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för SKIL elverktyg - sänd in verktyget eller laddaren i odemonterat skick tillsammans med inköpsbevis till försäljaren eller till närmaste SKIL serviceverkstad (adresser till servicestationer och sprängskisser av maskiner nns på www.skil.com) - om laddaren är defekt sänd in både laddare och batteri till försäljaren eller SKIL serviceverkstad FELSÖKNING

• På följande lista anges problemsymptom, tänkbara orsaker och avhjälpande åtgärder (om de inte identierar och rättar till problemet kontaktar du en återförsäljare eller serviceverkstad) ! stäng av verktyget och ta bort batteriet innan problemet undersöks ★ Verktyget fungerar då och då - defekta interna kopplingar -> kontakta återförsäljare/ serviceverkstad - defekt strömbrytare -> kontakta återförsäljare/ serviceverkstad ★ Motorn är igång med bladen rör sig inte - internt fel -> kontakta återförsäljare/serviceverkstad ★ Varma klippblad - klippbladen är slöa -> la bladen - det nns märken på klippbladen -> kontrollera bladen - för mycket friktion till följd av smörjmedelsbrist -> smörj bladen MILJÖ

• Elektriska verktyg, batterier, tillbehör och förpackning får inte kastas i hushållssoporna (gäller endast EU-länder) - enligt direktivet 2012/19/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning - symbolen @ kommer att påminna om detta när det är tid att kassera

• Nickelmetallhydrid batteriet måste hållas ifrån vår miljö och får således inte kastas som vanligt hushållsavfall (symbolen @ kommer att påminna om detta när batteriet är slut) ! före avyttring av batterierna, tejpa kontaktytorna med kraftig tejp för att undvika kortslutning - avyttra batteriet på lämplig insamlingsplatss ! batterierna kan expolodera om de utsätts för eld, undanhåll batterierna från heta källor LJUD / VIBRATION

• Ljudtrycksnivån som uppmätts enligt EN 60745 är på denna maskin 58 dB(A) och ljudeektnivån 78 dB(A) (standard deviation: 3 dB), och vibration <2,5 m/s² (vektorsumma i tre riktningar; onoggrannhet K = 1,5 m/s²)

• Vibrationsemissionsvärdet har uppmätts enligt ett standardiserat test i enlighet med EN 60745; detta värde kan användas för att jämföra vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet - om verktyget används på ett annat än det avsedda syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån - när verktyget stängs av eller är på men inte används, kan detta avsevärt minska vibrationsnivån ! skydda dig mot vibration genom att underhålla verktyget och dess tillbehör, hålla händerna varma och styra upp ditt arbetssätt35
