EU-konformitetsförklaring Sladdlös stånghäcktrimmer Produktnummer Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla gällande bestämmelser i de nedan angivna direktiven och förordningarnas och att de stämmer överens med följande normer.

2000/14/EG: Uppmätt bullernivå 87,6 dB(A), osäkerhet K = 1,3 dB, garanterad bullernivå 89 dB(A); konformitetens bedömningsmetod enligt bilaga V Produktkategori: 25 Teknisk dokumentation:*

a) Håll arbetsområdet rent och ordentligt upplyst. Belamrade eller mörka områden inbjuder till olyckor. b) Använd inte elverktyg i explosiva miljöer som t.ex. i närvaron av brandfarliga vätskor, gaser eller damm. Elverktyg skapar gnistor vilka kan antända dammet eller ångorna. c) Håll barn och åskådare borta medan elverktyget arbetar. Störningarna kan göra att du tappar kontrollen.

2) ELEKTRISK SÄKERHET

a) Elverktygets kontakter måste matcha uttaget. Modiera aldrig kontakten på något sätt. Använd inte någon adapterkontakt med motordrivna verktyg som är jordade.Stickkontakter som inte modierats och passar i eluttaget minskar risken för elektriska stötar. b) Undvik kroppskontakt med jordanslutna eller jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det nns en ökad risk för elektrisk stöt om din kropp är jordansluten eller jordad. c) Utsätt inte elverktyg för regn eller våta förhållanden. Vatten som kommer in i ett elektriskt verktyg ökar risken för elektriska stötar. d) Vanvårda inte sladden. Använd aldrig kabeln för att bära, släpa eller dra ut kontakten för elverktyget. Håll kabeln borta från värme, olja, skarpa kanter och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt. e) Vid användning av motordrivna verktyg utomhus, använd en förlängningskabel som är avsedd för utomhusbruk. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt. f) Om du måste använda ett motordrivet verktyg i en fuktig miljö, använd en jordfelsbrytare. En jordfelsbrytare minskar risken för elektriska stötar.

3) PERSONLIG SÄKERHET

a) Var uppmärksam och observant samt använd sunt förnuft när du använder ett elverktyg. Använd inte ett motordrivet verktyg om du är trött eller under påverkan av droger, alkohol eller medicin. Ett ögonblick av ouppmärksamhet under arbete med elverktyg kan resultera i allvarliga personskador. b) Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Minska risken för personskador genom att använda skyddsutrustning som t.ex. ansiktsmask, halkfria skyddsskor, hjälm och hörselskydd. c) Förebygg oavsiktlig start. Se till att strömbrytaren är i frånläge innan du ansluter till strömkällan och/ eller batteripaketet, plockar upp eller bär verktyget. Att bära elverktyget med ngret på strömbrytaren eller verktyg som är påslagna inbjuder till olyckor. d) Ta bort inställningsnycklar eller skiftnycklar innan elverktyget slås på. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera i personskada. e) Sträck dig inte för långt. Ha ordentligt fotfäste och balans hela tiden. Detta möjliggör bättre kontroll av verhogen - wanneer het gereedschap is uitgeschakeld of wanneer deze loopt maar geen werk verricht, kan dit - het blootstellingsniveau aanzienlijk reduceren ! bescherm uzelf tegen de gevolgen van trilling door het gereedschap en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren

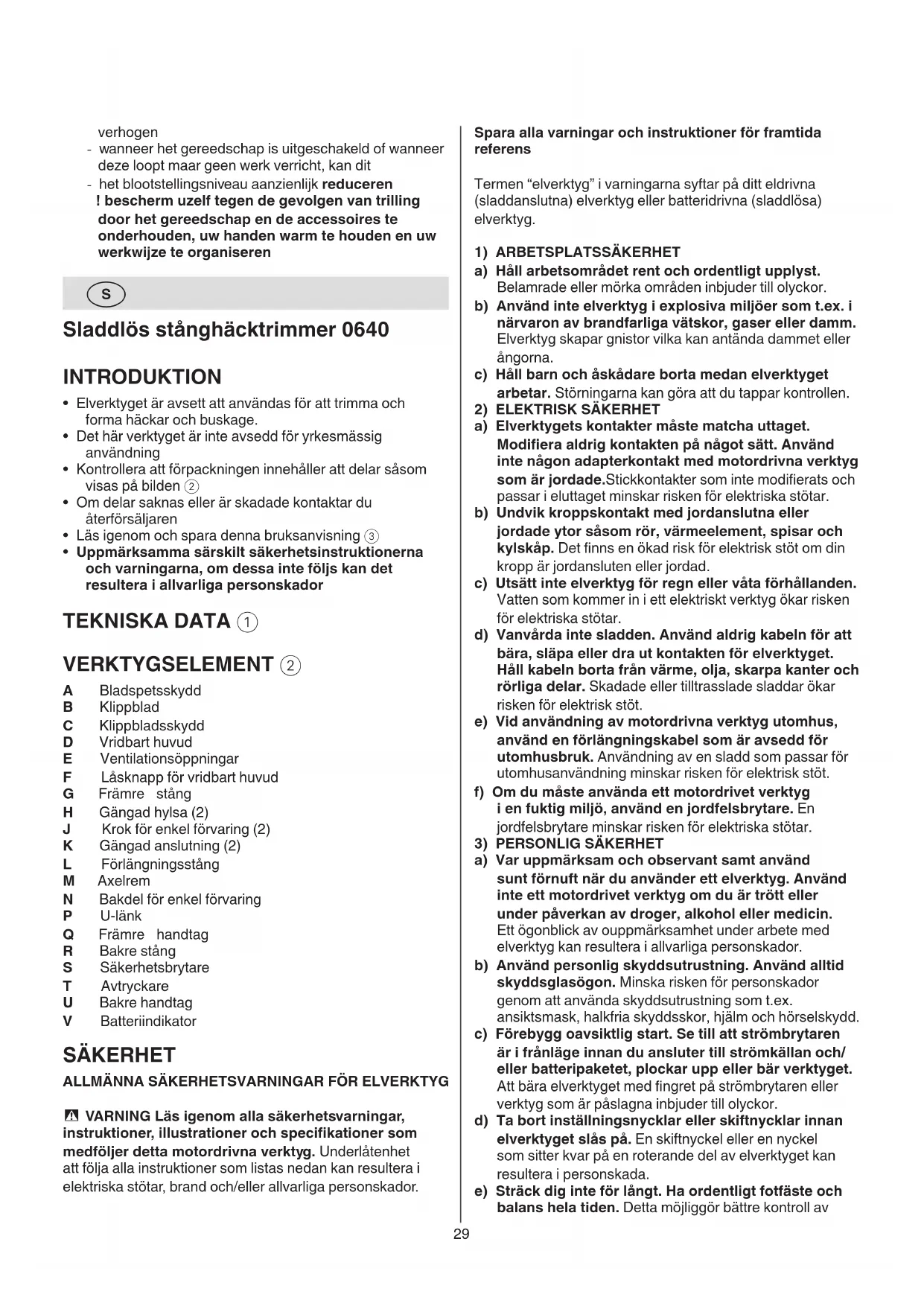

Sladdlös stånghäcktrimmer 0640 INTRODUKTION

• Elverktyget är avsett att användas för att trimma och forma häckar och buskage.

• Det här verktyget är inte avsedd för yrkesmässig användning

• Kontrollera att förpackningen innehåller att delar såsom visas på bilden 2

• Om delar saknas eller är skadade kontaktar du återförsäljaren

• Läs igenom och spara denna bruksanvisning 3

• Uppmärksamma särskilt säkerhetsinstruktionerna och varningarna, om dessa inte följs kan det resultera i allvarliga personskador TEKNISKA DATA 1 VERKTYGSELEMENT 2 A Bladspetsskydd B Klippblad C Klippbladsskydd D Vridbart huvud E Ventilationsöppningar F Låsknapp för vridbart huvud G Främre stång H Gängad hylsa (2)

J Krok för enkel förvaring (2) K Gängad anslutning (2) L Förlängningsstång M Axelrem N Bakdel för enkel förvaring

P U-länk Q Främre handtag R Bakre stång S Säkerhetsbrytare T Avtryckare U Bakre handtag V Batteriindikator SÄKERHET ALLMÄNNA SÄKERHETSVARNINGAR FÖR ELVERKTYG - VARNING Läs igenom alla säkerhetsvarningar, instruktioner, illustrationer och specikationer som medföljer detta motordrivna verktyg. Underlåtenhet att följa alla instruktioner som listas nedan kan resultera i elektriska stötar, brand och/eller allvarliga personskador.30 spikar, skruvar och andra små metallföremål som kan skapa kontakt mellan de två polerna. Kortslutning av batteriets terminaler kan orsaka brännskador eller en brand. d) Under olämpliga förhållanden kan vätska spruta ut från batteriet. Undvik kontakt. Vid oavsiktlig kontakt, spola med vatten. Om vätskan kommer i kontakt med ögonen, sök också läkarhjälp. Vätska som sprutar ur batteriet kan orsaka sveda och brännskador. e) Använd inte ett batteripaket eller verktyg som skadats eller modierats. Skadade eller modierade batterier kan leda till oförutsägbart uppträdande som leder till brand, explosion eller risk för personskador. f) Utsätt inte batteripaketet eller verktyget för eld eller extrema temperaturer. Exponering av eld eller temperaturer över 130 °C kan orsaka explosion. g) Följ alla laddningsinstruktioner och ladda inte batteripaketet eller verktyget utanför det temperaturområde som anges i instruktionerna. Felaktig laddning eller vid temperaturer utanför angivet temperaturområde kan skada batteriet och ökar risken för brand.

a) Lämna ditt elverktyg för service hos en kvalicerad servicetekniker som endast använder identiska utbytesdelar. Det garanterar att säkerheten hos elverktygets bibehålls. b) Utför aldrig service på skadade batteripaket. Service av batteripaket bör endast utföras av tillverkaren eller auktoriserade serviceverkstäder.

SÄRSKILDA SÄKERHETSANVISNINGAR FÖR

HÄCKSAXAR a) Håll alla kroppsdelar borta från skärbladet. Ta inte bort avskurna objekt eller håll i dem för skärning när bladen rör sig. Bladen fortsätter att snurra efter att strömbrytaren har stängts av. Ett ögonblicks ouppmärksamhet vid användning av häcktrimmern kan leda till allvarliga personskador b) Bär häcktrimmern via handtaget, med skärbladet stoppat och var noga med att inte aktivera någon strömbrytare. Om häcktrimmern bärs korrekt så minskar risken för oavsiktlig start och efterföljande personskador från bladen. c) Vid transport eller förvaring av häcktrimmern, montera alltid fast bladsskyddet. Korrekt hantering av häcktrimmern minskar risken för personskador från bladen. d) Vid borttagning av material som fastnat eller service av enheten, säkerställ att alla strömbrytare är avslagna och att batteripaketet tagits bort eller frånkopplats.Oväntad aktivering av häcktrimmern när du tar bort fastnat material eller vid service kan leda till allvarliga personskador. e) Håll endast häcktrimmern i de isolerade greppytorna eftersom skärbladet kan komma i kontakt med dolda elledningar. Om bladen kommer i kontakt med en strömförande ledning kan de exponerade metalldelarna på häcktrimmern bli strömförande, vilket kan ge operatören en elektrisk stöt. f) Håll alla strömkablar och ledningar på avstånd från klippområdet. Strömkablar och ledningar kan vara dolda i häckar eller buskar och kan därmed oavsiktligt skadas av skärbladet. elverktyget i oväntade situationer. f) Klä dig på lämpligt sätt. Använd inte löst sittande kläder eller smycken. Håll hår och klädsel på avstånd från de rörliga delarna. Löst sittande kläder, smycken och långt hår kan fastna i de rörliga delarna. g) Om enheter har anslutning för dammuppsamlare och anslutningsmöjligheter, se till att de är anslutna och används på korrekt sätt. Användning av dammuppsamlare kan minska dammrelaterade faror. h) Var alltid uppmärksam vid användning av verktyget, även efter många användningstillfällen, och ignorera inte verktygets säkerhetsprinciper. En vårdslös handling kan orsaka allvarliga personskador inom bråkdelen av en sekund.

4) ANVÄNDNING OCH SKÖTSEL AV ELVERKTYG

a) Tvinga inte elverktyget. Använd ett korrekt elverktyg för ditt arbete. Ett korrekt elverktyg utför jobbet bättre och säkrare om det används för rätt arbete. b) Använd inte elverktyget om strömbrytaren inte kan slås på eller stängas av. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras. c) Koppla ur stickkontakten från strömkällan och/eller ta bort batteripaketet, om det är löstagbart, från elverktyget innan du utför justeringar, byter tillbehör eller förvarar elverktyget. Dessa förebyggande säkerhetsåtgärder minskar risken för att elverktyget startas oavsiktligt. d) Förvara elverktyg som går på tomgång utom räckhåll för barn och låt inte personer som är ovana med elverktyget eller dessa instruktioner använda elverktyget.Elverktyg är farliga i händerna på outbildade användare. e) Underhåll av elverktyg och tillbehör. Kontrollera felinställningar eller om rörliga delar har fastnat, bristning hos delar och andra eventuella förhållanden som kan komma att påverka elverktygets funktion. Om skadad, lämna in elverktyget för reparation innan det används. Många olyckor beror på dåligt underhållna elverktyg. f) Håll kapverktyg vassa och rena. Ordentligt underhållna kapverktyg med vassa sågkanter är mindre sannolika att fastna och är lättare att kontrollera. g) Använd elverktyget, tillbehör, verktygsbits osv. i enlighet med dessa instruktioner och ta hänsyn till arbetsförhållanden och det arbete som ska utföras. Om elverktyget används för andra arbeten än det är avsett för kan det resultera i farliga situationer. h) Håll handtagen och greppytorna torra, rena och fria från olja och fett. Hala handtag och greppytor förhindrar säker hantering och kontroll av verktyget vid oväntade situationer.

5) ANVÄNDNING OCH SKÖTSEL AV BATTERIDRIVET

VERKTYG a) Ladda endast med den laddare som rekommenderas av tillverkaren. En laddare som är lämplig för en typ av batteripaket kan skapa en risk för brand när den används med ett annat batteripaket. b) Använd endast elverktyg med deras särskilt avsedda batteripaket. Användning av andra batteripaket kan medföra risk för personskador och eld. c) När batteripaket inte används bör det hållas borta från andra metallföremål som gem, mynt, nycklar,31

• Tillåten omgivningstemperatur (verktyg/laddare/batteri): - vid laddning 4...40 °C - vid drift -20...+50 °C - vid förvaring –20...+50 °C

FÖRKLARING AV SYMBOLER PÅ VERKTYGET/

BATTERIET 3 Läs bruksanvisningen före användning 4 Batterierna kan explodera om de utsätts för eld så bränn inte batteriet av något skäl 5 Utsätt inte verktyget för regn 6 Använd skyddsglasögon och hörselskydd 7 Förvara verktyget/laddaren/batteriet i lokaler, där temperaturen inte överstiger 50°C 8 Kasta inte elektriska verktyg och batterier i hushållssoporna 9 Använd skyddshjälm q Håll händerna borta från skärbladet. w Håll ett lämpligt avstånd från elledningar ANVÄNDNING

• Monteringsanvisningar ! ta bort batteriet från verktyget

• Fäst den främre stången G tillsammans med ena änden av förlängningsstången L, skruva samman dem med den gängade hylsan H genom att vrida den. Se till att båda delarna är korrekt sammansatta

• Upprepa denna process för att fästa den andra änder av förlängningsstången L till den bakre stången R

• Fäst axelremmens krok på axelremmens ögla som är placerad i handtagsområdet

• Laddning av batteri ! läs säkerhetsvarningarna och anvisningarna som levereras med laddaren

• tryck på indikatorknappen T för att visa nuvarande ta ! när den lägsta nivån hos batteriindikatorn börjar blinka efter att knappen V tb tryckts in är batteriet tomt ! när två nivåer av batteriindikatorn börjar blinka efter att knappen V tc tryckts in är inte batteriet inom tillåtet drifttemperaturområde

• Batteriskydd Verktyget stängs plötsligt av eller förhindras att startas när - belastningen är alltför hög --> ta bort belastning och starta om - batteriets temperatur är inte inom tillåtet drifttemperaturområde på -20 till +50 °C --> två nivåer på batteriindikatorns nivåindikator börjar blinka när knappen V tc trycks in; vänta tills batteriet har återgått till tillåtet drifttemperaturområde - batteriet är nästan tomt (för att skydda mot djup urladdning) --> en låg batterinivå eller blinkande låg batterinivå tb visas av batterinivåindikatorn när knappen V trycks in; ladda batteriet ! fortsätt inte trycka på till-/frånknappen efter att verktyget stängts av automatiskt; batteriet kan skadas

• Inställning av det vridbara huvudet y - Tryck på de två låsknapparna F samtidigt för vridbara g) Använd inte häcktrimmern i dåliga väderförhållanden och framför allt inte när det är risk för åska. Det minskar risken att bli träad av blixten.

a) För att minska risken för dödsfall via elektricitet, använd aldrig stånghäcktrimmern nära elektriska ledningar.Kontakt med eller användning i närheten av elektriska ledningar kan orsaka allvarliga personskador eller dödsfall. b) Använd alltid två händer när stånghäcktrimmern används. Håll häcktrimmern med förlängd räckvidd med båda händerna för att undvika att kontrollen förloras c) Använd alltid huvudskydd när stånghäcktrimmern används ovan för huvudhöjd. Fallande skräp kan resultera i allvarliga personskador.

• Detta verktyg är inte avsedd att användas av barn eller av personer med fysisk, sensorisk eller mental begränsning eller med inadekvat erfarenhet eller kunskap

• Barn får inte använda maskinen som leksak

• lämna aldrig verktyget obevakat

• Använd bara verktyget i dagsljus eller med tillräcklig konstbelysning

• Klipp inte våta häckar

• Använd aldrig verktyget om skyddskåpan är defekt

• Kontrollera före användningen att maskinen fungerar ordentligt; eventuella skador måste repareras av en kvalicerad tekniker; öppna aldrig maskinen själv

• Före användning kontrollerar du klippområdet och tar bort alla främmande föremål som kan fastna i klippbladen (t.ex. stenar, spikar, taggtråd, plantstöd av metall)

• Vissa regioner har bestämmelser som begränsar användningen av produkten. Kontrollera med de lokala myndigheterna för information.

• Använd skyddshandskar, en dammask, åtsittande kläder och stadiga skor.

• Använd inte verktyget om du är barfota eller har öppna sandaler

• Använd alltid långbyxor och långa ärmar när du använder verktyget

• Håll andra personer och djur på ett avstånd på minst 15 meter när verktyget används

• I händelse av onormala elektriska eller mekaniska störningar, stäng genast av maskinen och ta ut batteriet

• Stå stadigt på en plan yta på marken under arbetet och inte på en stege eller annat instabilt underlag.

• Förvara verktyget inomhus på en torr och låst plats utom räckhåll för barn - förvara batteriet separat från verktyget BATTERIER

• Det medföljande batteriet är delvis laddat (i syfte att garantera batteriets fulla kapacitet ska det laddas helt och hållet i batteriladdaren innan verktyget används för första gången)

• Använd endast följande batterier och laddare med det här verktyget - SKIL-batteri: BR1*31**** - SKIL-laddare: CR1*31****

• Använd inte batteriet om det är skadat; det ska bytas ut

• Demontera inte batteriet

• Utsätt inte verktyget/batteriet för regn32 - rengör verktyget med en fuktad trasa (använd inte rengörings- eller lösningsmedel) - rengör ventilationsöppningarna regelbundet med en borste eller tryckluft - efter användning ska klippbladen rengöras noggrant och smörjas lätt ! använd handskar vid hantering eller rengöring av klippbladen

• Kontrollera regelbundet klippbladens skick och att bladbultarna är ordentligt åtdragna

• Kontrollera regelbundet om det förekommer slitna eller skadade komponenter och reparera/byt dem vid behov

• Fila klippbladen ! ta bort batteriet från verktyget - la klippbladen med en liten och jämn l om ett massivt föremål har skadat dem - vi rekommenderar dock att bladen las av en specialist - smörj klippbladen efter lning

• Förvaring p - fäst de två förvaringsskenorna N på väggen med fyra skruvar (medföljer inte) horisontellt i nivå, en för att hänga förlängningsstången tillsammans med bakre handtaget med U-länken P, en för att hänga drivhuvudet - använd bladskyddet C vid förvaring av verktyget - före förvaring av verktyget, torka av klippbladen med en oljeindränkt trasa för att förhindra korrosion när U-länken P inte används, den kan sättas in i förvaringsskenan N

• Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för SKIL elverktyg - sänd in verktyget odemonterat tillsammans med inköpsbevis till försäljaren eller till närmaste SKIL serviceverkstad (adresser samt servicediagrammet för verktyget nns listat på www.skil.com)

• Var medveten om att skada till följd av överbelastning eller felaktig hantering av produkten kommer inte att ingå i garantin (för SKIL garantivillkor se www.skil.com eller fråga återförsäljaren) FELSÖKNING

• Följande lista visar problemsymptom, tänkbara orsaker och avhjälpande åtgärder (om de inte identierar och rättar till problemet kontaktar du en återförsäljare eller serviceverkstad) ! händelse av onormala elektriska eller mekaniska funktionsfel, stäng omedelbart av verktyget och ta bort batteriet

Motorn startar inte eller stoppar plötsligt - tomt batteri -> ladda batteriet - varmt batteri -> låt batteriet svalna - klippblad blockerade -> ta bort material som fastnat - internt fel -> kontakta återförsäljare/serviceverkstad

Verktyget fungerar då och då - defekt strömbrytare -> kontakta återförsäljare/ serviceverkstad - defekta interna kopplingar -> kontakta återförsäljare/ serviceverkstad - impellern har blockerats av ett främmande föremål -> avlägsna blockeringen

Motorn är igång med bladen rör sig inte - internt fel -> kontakta återförsäljare/serviceverkstad huvudet - Vrid det vridbara huvudet D till önskad position genom att ytta det vridbara huvudet D upp eller ned - Släpp låsknapparna F för det vridbara huvudet och se till att den vridbara huvudet D är ordentligt låst. Det vridbara huvudet D kan placeras i en av åtta olika vinklar.

• På/av u - slå på verktyget genom att först trycka säkerhetsomkopplaren S och sedan dra i avtryckaromkopplaren T - stäng av verktyget genom att släppa avtryckaren T

• Använda verktyget i - greppa tag i främre handtaget med ena handen och det bakre handtaget med den andra handen och ha ett stadigt fotfäste - styr verktyget framför dig ! Se till att den gängade hylsan på stängerna är helt åtdragen innan verktyget används. Kontrollera regelbundet åtdragningen under användningen för att undvika allvarliga personskador. ! Se till att det vridbara huvudet är ordentligt låst innan verktyget används. ! börja endast trimningen när motorn körs ! överbelasta inte verktyget genom att klippa grenar som är tjockare än 18 mm ! använd inte inom 15 m från elektriska luftledningar. ! använd inte häcktrimmern nära strömledningar, staket, pelare, byggnader eller andra icke-yttbara objekt - avlägsna verktyget från klippområdet innan det stängs

! när verktyget har stängts av fortsätter bladen att röra sig under några sekunder

• Bladspetsskydd A 2 - förhindrar att verktyget trycks bakåt vid kontakt med massiva föremål (t.ex. staketstolpar eller husväggar) - skyddar ändbladen mot skador

• Klippa häckar o - klipp först häckens sidor (nedifrån och uppåt) och sedan den övre delen - klipp häckens sidor så att häcken blir något smalare längst upp - använd en handsåg eller sekatör för att klippa tjockare grenar ANVÄNDNINGSTIPS

• Klippa en häck med enhetlig höjd - knyt ett snöre längs häcken på önskad höjd - klipp häcken alldeles ovanför snöret

• Rekommenderade tidpunkter för klippning (Västeuropa) - klipp lövfällande häckar i juni och oktober - klipp vintergröna häckar i april och augusti - klipp barrväxter och andra snabbväxande buskar var 6:e vecka från maj till oktober

• Det här verktyget är inte avsedd för yrkesmässig användning

• Håll verktyget och klippbladen rena ! ta bort batteriet från verktyget före rengöring33

Varma klippblad - klippbladen är slöa -> la bladen - det nns märken på klippbladen -> kontrollera bladen - för mycket friktion till följd av smörjmedelsbrist -> smörj bladen MILJÖ

• Elektriska verktyg, batterier, tillbehör och förpackning får inte kastas i hushållssoporna (gäller endast EU-länder) - enligt europeiska direktivet 2012/19/EG avseende avfall från elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning

• symbolen 8 kommer att påminna om detta när det är dags att kassera ! före avyttring av batterierna, tejpa kontaktytorna med kraftig tejp för att undvika kortslutning LJUD / VIBRATION

• Det här verktygets ljudtrycksnivå som mätts enligt EN 62841 är 77 dB(A) (osäkerhet K = 3 dB) och ljudeektnivån är 87,6 dB(A) (osäkerhet K = 1,3 dB) och vibrationen < 2,5 m/s2 (triax vektorsumma; osäkerhet K = 1,5 m/s2)

• Vibrationsemissionsvärdet har uppmätts enligt ett standardiserat test i enlighet med EN 62841; detta värde kan användas för att jämföra vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet - om verktyget används på ett annat än det avsedda syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka exponeringsnivån - när verktyget stängs av eller är körs men inte används, kan detta avsevärt - minska exponeringsnivån ! skydda dig mot eekterna av vibrationer genom att underhålla verktyget och dess tillbehör, hålla händerna varma och organisera ditt arbetsmönster
